转发请注重原创出处，谢谢!   一.   引言   能耗对于电池供电的产品来说是一个重大的问题，一旦电能耗尽设备将“罢工”，在某些场合电能意味着电子产品的生命。物联网时代将会有越来越多电池供电的设备通过无线通信连接，降低能耗再次摆在工程师的桌面上—解决它。不但具备空旷环境传输5km的超长距离优势，还将休眠能耗降低到极致(0.4uA，带RTC为1.4uA)。我们是怎么做到的呢？接下来，一步一

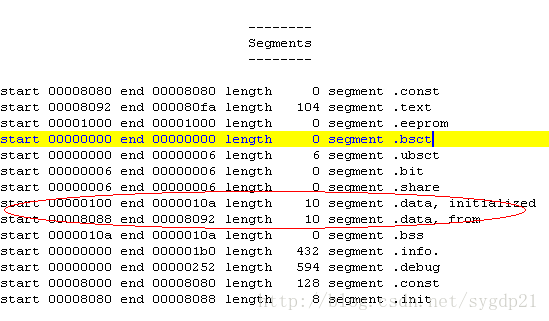

map文件包括Segment、Modules、Stack Usage、Symbols这4部分。 1、Segment 描述了组成应用的各个段，包括开始地址（16进制）、结束地址（16进制）、长度（10进制）、段名。注意，结束地址是段的最后一个字节的下一个字节的地址。如果此段已经初始化，它会显示2次，第一次显示开始、结束、长度、段名信息，第二次显示映像拷贝。

1、链接文件的注释以#开头 2、每个段以以下形式表示： +seg <section> <options> 1）、section部分的含义： .text：代码区 .fconst：大的常量 .const：常量 .data：在long addressing range内存中的初始化数据 .bss：在long range内存中的未初始化数据 .bsct：在最开始256字节（也成为shor

STM8L的RAM与内存模型 一、RAM空间 在内存映射图上可以看到STM8L的RAM划分为2部分，如下： 2K的RAM空间包含513个字节的Stack，经过深入研究发现，其实RAM被划分为：short range、long range、stack这3个部分。如下： 可以在STVD中通过project setting设置上述3部分的大小，具体如下：Project->Sett

今天使用STM8L152的串口通信，串口模式为RS485模式，MAX485芯片的使能端有PC4来控制 。 串口发送采用中断方式，发送前PC4置高，发送完毕后在TC中断中将PC4置低。但是通信十来分钟后，发现数据通信中断，测量的结果是PC4没有得到置低，而处于高电平状态，导致485总线被占用了。 设备接收不到数据，所以也不可能应答数据，就不能再次进入TC中断进行PC置低。 排查了好

调试STM8L程序时PC0和PC1始终无法输出高电平，相同的程序在其他IO上可以使用，查看数据手册发现PC0和PC1没有推挽输出的功能，这两个口是硬件IIC接口只有开漏输出功能，大坑啊。现在写出我遇到的问题，希望大家遇到了能迅速解决！！！！！！！！！
