图文教程,Nginx+Keepalived(双机热备)介绍已经搭建高可用负载均衡环境

本文主要是介绍图文教程,Nginx+Keepalived(双机热备)介绍已经搭建高可用负载均衡环境,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

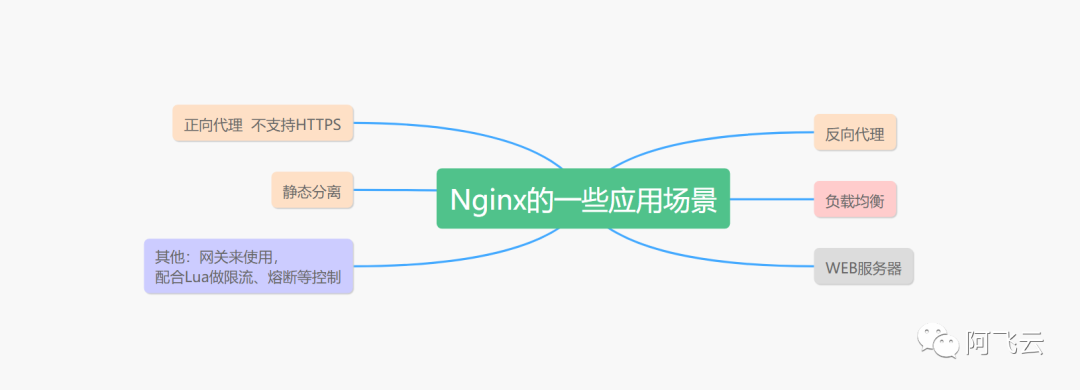

上一次分享了Nginx相关的应用场景如下:
在这里插入图片描述
​Nginx介绍以及一些应用场景说明

在实际使用,单机版的Nginx就不能满足高可用的要求了,在这种情况下,我们使用Nginx+Keepalived(双机热备)搭建一套高可用的环境,这就是本文的核心内容。

首先我们先了解一下Keepalived是个什么东东?

Keepalived介绍

Keepalived是一个类似于layer3, 4 & 5交换机制的软件,也就是我们平时说的第3层、第4层和第5层交换。

Keepalived软件起初是专为LVS负载均衡软件设计的,用来管理并监控LVS集群系统中各个服务节点的状态,后来又加入了可以实现高可用的VRRP (Virtual Router Redundancy Protocol ,虚拟路由器冗余协议)功能。因此,Keepalived除了能够管理LVS软件外,还可以作为其他服务(例如:Nginx、Haproxy、MySQL等)的高可用解决方案软件

Keepalived的作用是检测服务器的状态,如果有一台web服务器宕机,或工作出现故障,Keepalived将检测到,并将有故障的服务器从系统中剔除,同时使用其他服务器代替该服务器的工作,当服务器工作正常后Keepalived自动将服务器加入到服务器群中,这些工作全部自动完成,不需要人工干涉,需要人工做的只是修复故障的服务器。

Keepalived工作原理

Keepalived本质就是为ipvs服务的,它也不需要共享存储。IPVS其实就是一些规则,Keepalived主要的任务就是去调用ipvsadm命令,来生成规则,并自动实现将用户需要访问的地址转移到可用LVS节点实现。所以keepalive的高可用是属于具有很强针对性的高可用,它和corosync这种通用性HA方案不同。

Keepalived的主要目的就是它自身启动为一个服务,它工作在多个LVS主机节点上,当前活动的节点叫做Master备用节点叫做Backup,Master会不停的向Backup节点通告自己的心跳,这种通告是基于VRRP协议的。Backup节点一旦接收不到Master的通告信息,它就会把LVS的VIP拿过来,并且把ipvs的规则也拿过来,在自己身上生效,从而替代Master节点

Keepalived除了可以监控和转移LVS资源之外,它还可以直接配置LVS而不需要直接使用ipvsadm命令,因为它可以调用,也就是说在LVS+KEEPALIVED模型中,你所有的工作在Keepalived中配置就可以了,而且它还有对后端应用服务器健康检查的功能。

直接一句话Keepalived就是VRRP协议的实现,该协议是虚拟冗余路由协议。

VRRP工作原理简述

那么这个VRRP协议是干嘛用呢?传统上来说我们通过一个路由器上网,如果故障那就不能用了,如果使用2个路由器,有一个故障你就需要手动的设置客户端切换到另外的路由器上,或者使用ARP客户端也可以实现,但总之部署比较麻烦不利于管理,就像下图:

有没有一种办法可以自动转移而省去手动配置呢?我们就可以通过VRRP协议来实现路由器的故障转移。如下图:

这里有个问题,VRRP提供一个VIP,它可以来设定那个路由器是活动节点,然后出现故障进行切换,VIP也随之对应到新的路由器上,但是内网是用过MAC地址来寻址的,虽然VIP对应到了新的路由器上,可是MAC变了,客户端的ARP表也没有更新,所以还是用不了,为了解决这个问题VRRP不但提供VIP还提供VMAC地址,这个VMAC地址是VRRP单独申请的,大家都可以正常使用。

故障切换的时候虽然改变了后端路由器,但是由于客户端使用的是VIP和VMAC地址,这样就不会有任何影响了。

所以Keepalived就是在Linux系统上提供了VRRP功能,当然还提供了服务监控功能,比如监控后端服务器的健康检查、LVS服务可用性检查。

VRRP的工作过程是这样的:

  1. 虚拟路由器中的路由器根据优先级选举出Master,Master路由器通过发送免费ARP报文,将自己的虚拟MAC地址通告给与它连接的设备。
  2. Master路由器周期性发送VRRP报文,以公布自己的配置信息(优先级等)和工作状态
  3. 如果Master故障,虚拟路由器中的Backup路由器将根据优先级重新选举新的Master
  4. 虚拟路由器状态切换时,Master路由器由一台设备切换会另外一台设备,新的Master路由器只是简单的发送一个携带虚拟MAC地址和虚拟IP的免费ARP报文,这样就可以更新其他设备中缓存的ARP信息
  5. Backup路由器的优先级高于Master时,由Backup的工作方式(抢占式或者非抢占式)决定是否重新选举Master。

VRRP还支持认证,就是为了防止随意一个VRRP设备加入到当前的虚拟路由组离来,它提供无认证、简单8位字符串认证和MD5认证(该认证方式Keepalive不支持)。

Keepalive软件结构

Keepalived启动后以后会有一个主进程Master,它会生成还有2个子进程,一个是VRRP Stack负责VRRP(也就是VRRP协议的实现)、一个是Checkers负责IPVS的后端的应用服务器的健康检查,当检测失败就会调用IPVS规则删除后端服务器的IP地址,检测成功了再加回来。当检测后端有失败的情况可以使用SMTP通知管理员。另外VRRP如果检测到另外一个Keepalive失败也可以通过SMTP通知管理员。

Control Plane:这个就是主进程,主进程的功能是分析配置文件,读取、配置和生效配置文件,指挥那2个子进程工作。

WatchDog:看门狗,这个是Linux系统内核的一个模块,它的作用是帮助主进程盯着那2个子进程,因为主进程并不负责具体工作,具体工作都是子进程完成的。如果子进程挂了,那Keepalived就不完整了,所以那2个子进程会定期的向主进程打开的一个内部Unix Socket文件写心跳信息。如果有某个子进程不写信息了,它就会重启子进程,主进程就是让WatchDog来监控子进程的。

真正开始搭建环境

大致部署架构

VIPIP备注
192.168.16.130192.168.16.128主机
192.168.16.130192.168.16.129备机

准备工作:

192.168.16.128

192.168.16.129

两台虚拟机,服务器也行。安装好Nginx

安装Nginx

更新yum源文件:

Copyrpm -ivh http://nginx.org/packages/centos/7/noarch/RPMS/nginx-release-centos-7-0.el7.ngx.noarch.rpm
wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo

安装Nginx:

Copyyum -y install  nginx

操作命令:

Copysystemctl start nginx; #启动Nginx
systemctl stop nginx; #停止Nginx

什么是高可用?

高可用HA(High Availability)是分布式系统架构设计中必须考虑的因素之一,它通常是指,通过设计减少系统不能提供服务的时间。如果一个系统能够一直提供服务,那么这个可用性则是百分之百,但是天有不测风云。所以我们只能尽可能的去减少服务的故障。

解决的问题?

在生产环境上很多时候是以Nginx做反向代理对外提供服务,但是一天Nginx难免遇见故障,如:服务器宕机。当Nginx宕机那么所有对外提供的接口都将导致无法访问。

虽然我们无法保证服务器百分之百可用,但是也得想办法避免这种悲剧,今天我们使用keepalived来实现Nginx的高可用。

双机热备方案

这种方案是国内企业中最为普遍的一种高可用方案,双机热备其实就是指一台服务器在提供服务,另一台为某服务的备用状态,当一台服务器不可用另外一台就会顶替上去。

故障转移机制

Keepalived高可用服务之间的故障切换转移,是通过VRRP 来实现的。

Keepalived服务正常工作时,主 Master节点会不断地向备节点发送(多播的方式)心跳消息,用以告诉备Backup节点自己还活着,当主 Master节点发生故障时,就无法发送心跳消息,备节点也就因此无法继续检测到来自主 Master节点的心跳了,于是调用自身的接管程序,接管主Master节点的 IP资源及服务。而当主 Master节点恢复时,备Backup节点又会释放主节点故障时自身接管的IP资源及服务,恢复到原来的备用角色。

实现过程

安装keepalived

yum方式直接安装即可,该方式会自动安装依赖:

Copyyum -y install keepalived

修改主机(192.168.16.128)keepalived配置文件

yum方式安装的会生产配置文件在/etc/keepalived下:

Copyvi keepalived.conf

keepalived.conf:

Copy#检测脚本
vrrp_script chk_http_port {script "/usr/local/src/check_nginx_pid.sh" #心跳执行的脚本,检测nginx是否启动interval 2                          #(检测脚本执行的间隔,单位是秒)weight 2                            #权重
}
#vrrp 实例定义部分
vrrp_instance VI_1 {state MASTER            # 指定keepalived的角色,MASTER为主,BACKUP为备interface ens33         # 当前进行vrrp通讯的网络接口卡(当前centos的网卡) 用ifconfig查看你具体的网卡virtual_router_id 66    # 虚拟路由编号,主从要一直priority 100            # 优先级,数值越大,获取处理请求的优先级越高advert_int 1            # 检查间隔,默认为1s(vrrp组播周期秒数)#授权访问authentication {auth_type PASS #设置验证类型和密码,MASTER和BACKUP必须使用相同的密码才能正常通信auth_pass 1111}track_script {chk_http_port            #(调用检测脚本)}virtual_ipaddress {192.168.16.130            # 定义虚拟ip(VIP),可多设,每行一个}
}

virtual_ipaddress 里面可以配置vip,在线上通过vip来访问服务。

interface需要根据服务器网卡进行设置通常查看方式ip addr

authentication配置授权访问后备机也需要相同配置

修改备机(192.168.16.129)keepalived配置文件

keepalived.conf:

Copy#检测脚本
vrrp_script chk_http_port {script "/usr/local/src/check_nginx_pid.sh" #心跳执行的脚本,检测nginx是否启动interval 2                          #(检测脚本执行的间隔)weight 2                            #权重
}
#vrrp 实例定义部分
vrrp_instance VI_1 {state BACKUP                        # 指定keepalived的角色,MASTER为主,BACKUP为备interface ens33                      # 当前进行vrrp通讯的网络接口卡(当前centos的网卡) 用ifconfig查看你具体的网卡virtual_router_id 66                # 虚拟路由编号,主从要一直priority 99                         # 优先级,数值越大,获取处理请求的优先级越高advert_int 1                        # 检查间隔,默认为1s(vrrp组播周期秒数)#授权访问authentication {auth_type PASS #设置验证类型和密码,MASTER和BACKUP必须使用相同的密码才能正常通信auth_pass 1111}track_script {chk_http_port                   #(调用检测脚本)}virtual_ipaddress {192.168.16.130                   # 定义虚拟ip(VIP),可多设,每行一个}
}

检测脚本:

Copy#!/bin/bash
#检测nginx是否启动了
A=`ps -C nginx --no-header |wc -l`
if [ $A -eq 0 ];then    #如果nginx没有启动就启动nginxsystemctl start nginx                #重启nginxif [ `ps -C nginx --no-header |wc -l` -eq 0 ];then    #nginx重启失败,则停掉keepalived服务,进行VIP转移killall keepalivedfi
fi

脚本授权:chmod 775 check_nginx_pid.sh

说明:脚本必须通过授权,不然没权限访问啊,在这里我们两条服务器执行、VIP(virtual_ipaddress:192.168.16.130),我们在生产环境是直接通过vip来访问服务。

模拟nginx故障

修改两个服务器默认访问的Nginxhtml页面作为区别。

首先访问192.168.16.130,通过vip进行访问,页面显示192.168.16.128;说明当前是主服务器提供的服务。

这个时候192.168.16.128主服务器执行命令:

Copysystemctl stop nginx; #停止nginx

再次访问vip(192.168.16.130)发现这个时候页面显示的还是:192.168.16.128,这是脚本里面自动重启。

现在直接将192.168.16.128服务器关闭,在此访问vip(192.168.16.130)现在发现页面显示192.168.16.129这个时候keepalived就自动故障转移了,一套企业级生产环境的高可用方案就搭建好了。

keepalived中还有许多功能比如:邮箱提醒啊等等,就不操作了,可以去官网看看文档。

参考资料

http://www.linuxboy.net/nginxjc/156870.html
https://www.cnblogs.com/rexcheny/p/10778567.html
