原来学习stm32,关于串口波特率这个问题没有怎么关注,一般也就习惯用9600或者115200,今天被问到:stm32支持的最大波特率为多少?我自己也语塞了...
为此我好好看了下相关资料。

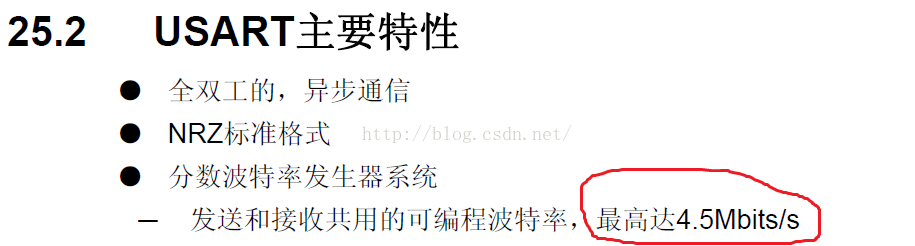

首先查看了stm32f10x参考手册.pdf,其中关于USART部分提到了USART的最高传输速度为4.5Mbit/s,图片(图1)如下:

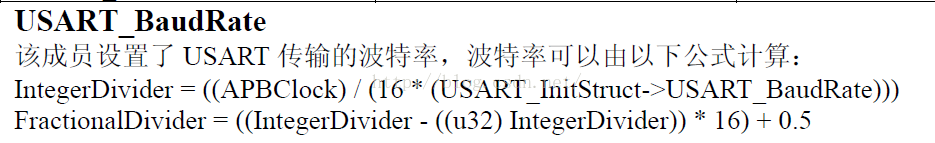

在找到了最大的传输速度后,就要考虑为什么会得到这个速度,于是我查看了stm32f10x固件函数库.pdf,在这个文件中关于USART库函数的讲解中发现了关于波特率计算的公式。如下图(图2)所示:
这个里面提到了两个整数分频器和小数分频器这两个东西,并且波特率的计算就和这两个值有关。那么回到上面的问题,最高传输速度4.5Mbits/s是怎么得到的呢?根据公式可以看出波特率和APB总线时钟频率有关,那么需要查看APB时钟的相关信息,这个就需要查看stm32的时钟树了,我查看了
先进的基于ARM内核的32位微控制器STM32E_En.pdf 其中的时钟树如下图(图3):
首先要知道的是USART1的时钟是挂载在APB2上面的,由图可以知道APB2时钟的最高频率为72Mhz。
现在我们来推导4.5Mbit/s的最高速度是怎么计算得到的:
根据图2中的第一个公式,我们得出:
IntegerDivider = (72000000 / (16 * 4500000)) = 1
根据图2的第二个公式,我们得出:
FractionalDivider = ((1.0 - (u32)1) * 16) + 0.5 = 0.5
那么当我们将串口的波特率设置为4.5Mbit/s时,程序通过分别写入整数分频器(IntegerDivider )以及小数分频器(FractionalDivider ),这样串口的波特率就成为了4.5Mbit/s。
我们可以再举个例子:
以我们常用的9600bit/s来举例
IntegerDivider = (72000000 / (16 * 9600)) = 468
FractionalDivider = ((468.75 - (u32)468) * 16) + 0.5 = 12.5
对于串口调试助手中常用的最高波特率为256000bit/s来说,stm32单片机是完全可以支持的。
最后回到让我语塞的那个问题:stm32支持的最大波特率为多少?
答:stm32支持的最大波特率为4500000bit/s,只要比这个值小的都是ok的~~
