ANSYS调用fortran程序(cfx5mkext 错误问题的解决方法)

2024-05-15 07:58

本文主要是介绍ANSYS调用fortran程序(cfx5mkext 错误问题的解决方法),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

1.MS visual studio 2013的安装

1.运行目录下的“vs_community”程序



2.程序会自动安装,安装目录可直接更改盘符C为D,其他默认。(需要联网)





2.FORTRAN 2013 的安装



1.运行目录下的“w_fcompxe_novsshell_2013_sp1.1.139”程序







2.如下图操作,该操作为解压安装文件,记得勾选“删除安装临时文件”





2.1等待片刻后弹出如下操作,一直点击下一步

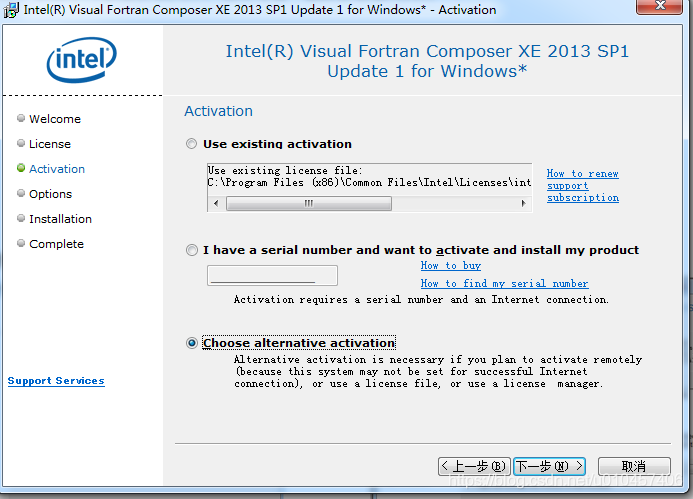

2.1 在第三步这里选择第三个选项:



2.2选择第二项,使用license,点击下一步:



2.3 选择目录下的“intel_parallel_studio_xe_2013_update_3.lic”的license文件,点击下一步:



2.4该步骤不推荐接受,直接点no,下一步即可:



2.5 在该步骤点击“customize”进行自定义安装


2.6默认安装,一直点下一步到此步骤进行更改安装盘符:





2.7此步骤注意查看程序是否识别出本机安装的VS 2013软件,如果真长,则点击下一步:



2.8一直点下一步,直至Install:



2.9安装完成,enjoy it!



3.系统环境变量设置

3.1使用win+r快捷点打开运行,输入指令“sysdm.cpl”打开系统属性:(也可通过右击计算机,属性打开):



3.2点击“高级”选项卡,点击“环境变量”按钮:





3.3在用户变量中点击新建:



3.4输入以下内容:(各路径用英文条件下符号“;”隔开)



变量名:PATH

变量值:

D:\Program Files (x86)\ANSYS Inc\v160\CFX\bin;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\bin;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\bin\intel64;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\redist;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\redist\intel64;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\redist\intel64\compiler;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\redist\intel64\mkl;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\redist\intel64\mpirt;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\bin\intel64;D:\Program Files (x86)\Microsoft Visual Studio 12.0\VC\lib;D:\Program Files (x86)\Microsoft Visual Studio 12.0\VC\bin

其中,需根据具体安装路径进行设置,本内容各程序的默认安装为:

ANSYS:  D:\Program Files (x86)\ANSYS Inc

FORTRAN: D:\Program Files (x86)\Intel

VS 2013:  D:\Program Files (x86)\Microsoft Visual Studio 12.0





变量名:INCLUDE

变量值:

D:\Program Files (x86)\Intel\Composer XE 2013 SP1\compiler\include;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\compiler\include\intel64



变量名:LIB

变量值:
D:\Program Files (x86)\Intel\Composer XE 2013 SP1\compiler\lib;D:\Program Files (x86)\Intel\Composer XE 2013 SP1\compiler\lib\intel64;D:\Program Files (x86)\Microsoft Visual Studio 12.0\VC\lib\amd64;D:\Program Files (x86)\Microsoft Visual Studio 12.0\VC\lib;C:\Program Files (x86)\Microsoft SDKs\Windows\v7.1A\Lib\x64



至此环境变量设置完毕.

4.ANSYS调用Fortran的初始化操作:



4.1打开cfx 16.0,选择菜单栏中“tools” —>  “command line”





4.2使用 cd命令,改变当前目录为fortran安装目录:命令示例如下:

                                  “cd /d D:\Program Files (x86)\Intel\Composer XE 2013 SP1\bin”



4.3输入命令“ifortvars.bat intel64”,跳出如下内容则表示初始化成功。



4.4使用cd命令将当前目录设置到源程序所在目录,如local.f文件在G盘则使用如下命令:

                                                            “cd /d G:\ "



4.5使用cfx5mkext命令进行程序的编译和链接,命令如下:

                                                        “cfx5mkext -64bit local.f”

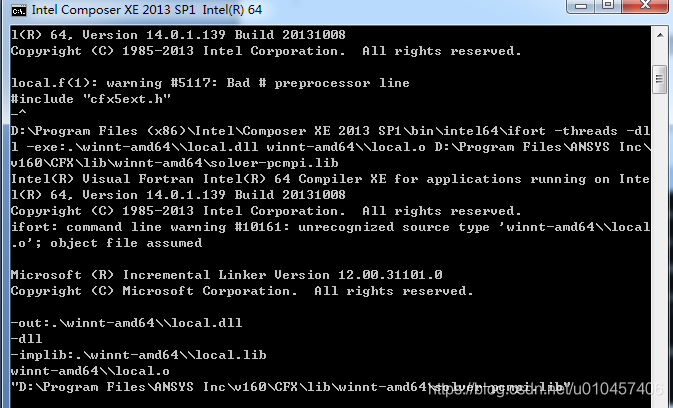

4.6显示如下,并且文件目录中的“winnt-amd64”至少存在“*.dll和 *.o”



4.7编译成功则可,进入cfx-post中使用command editor,输入命令

                              “! system ("cfx5mkext TStat_Control.F") == 0 or die "cfx5mkext failed";”



4.8同样在目录中查看是否有winnt-amd64文件夹,其中是否有相关的文件,同上一步。



4.9若是存在相关文件,设置则到此结束。enjoy it!

这篇关于ANSYS调用fortran程序(cfx5mkext 错误问题的解决方法)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
