一、前言

在上一章中，我们使用javassist成功为项目注入了System.out.println(AntilazyLoad.class);这行代码，解决了class_ispreverified问题，可以正常使用了，但肯定还存在着很多未知的问题。

首先是javassist的问题
- class中使用到的类，必须添加到classpool的classpath中，我在Demo中写了一个自定义控件，注入代码的时候报错，提示没有找到Context，然后我将android.jar整个添加到classpath之后成功
- 如果该类是一个接口，会提示没有构造函数的异常。所以需要判断构造函数是否为null
- 如果该类的构造函数是私有的，也会报错。所以要使用getDeclaredConstructors这种方式获取，和反射有点像。
自定义控件使用问题
- 自定义控件在使用的时候，预览界面会出现异常，找不到AntilazyLoad.class类，这时候只能clean或者rebuild项目
代码写死问题
- 说实话，我对于代码封装不太在行，没有封装经验，对设计模式也只会用用单例。所以有一些东西是写死了的。

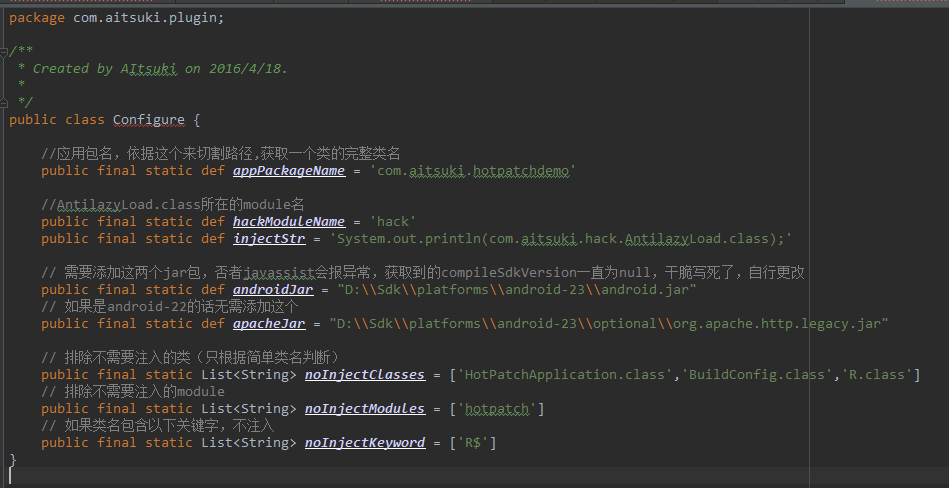

- 我将写死的东西先放到一个类里面去了，如下

这几个问题目前来说还不是很重要，而且我也没有比较好的解决方案，只能写完这个系列的博客后再慢慢重构，如果大家有兴趣的话希望能帮忙改进。

二、Transform的坑

在前几篇博文中，我们都是建立在不混淆的基础上完成热补丁框架的。

那么，如果开启混淆后会出现什么问题呢？
可能有网友会说，这还不简单嘛，补丁无效呗，因为混淆之后类名已经变了，而我们的补丁还是原来的类名，包括里面的成员变量。
这是一个问题，也是本篇博文重点内容。

然而这之前还有个奇葩问题得先解决，如果现在开启混淆，紧接着打包，那么会报错。
因为我们是通过注册Transform注入代码的，而这个Transfrom在proguardTransform之前就已经执行。而混淆的时候发现找不到AntilazyLoad，然后就会报classNotFound错误。

所以，如果我们开启混淆的话，在Transfrom中注入代码是不可行的。因为我们无法改变Transfrom的执行顺序，我们注册的PreDexTransfrom肯定在ProguardTransform之前执行，而ProguardTransform混淆又会因为找不到类而报错。

以上说的就是Transform的坑了！
早知道我就不搞什么Transfrom了，直接使用task hook一下也不会麻烦到哪里去。
不过研究了半天还是有了个解决方案，就是在ProguardTransform执行之前将注入的代码移除，然后再ProguardTransfrom执行之后再次注入代码。

2.1 开启混淆后Task的inputs和outputs

没有开启混淆的时候，我们注册的preDexTransform就在DexTransform之前执行，PreDexTransform的outputs就是DexTransfrom的inputs

而开启混淆后，其实没有多大变化，直接PreDexTransfrom与DexTransform之间间多了一个ProguardTask，他们的inputs和outputs我就不多说了，记住相邻的两个Task，前一个的outputs必然是下一个Task的inputs。

2.2 取消注入

那么我们怎么移除掉System.out.println(AntilazyLoad.class);这行代码呢？
再次使用javassist显然太费劲了，我们可以在PreDexTransfrom注入代码之前，将文件先备份到某个文件夹。如果发现使用了Proguard，那么将备份的文件还原就行了。

备份到哪里呢，app的build目录就可以了，因为执行clean的时候会清除这个目录。
下面是Transform修改后的代码

@Overridevoid transform(Context context, Collection<TransformInput> inputs,Collection<TransformInput> referencedInputs,TransformOutputProvider outputProvider, boolean isIncremental)throws IOException, TransformException, InterruptedException {// 清除备份文件夹File backupDir = new File(project.buildDir,"backup")if(backupDir.exists()) {FileUtils.cleanDirectory(backupDir)}// 遍历transfrom的inputs// inputs有两种类型，一种是目录，一种是jar，需要分别遍历。inputs.each {TransformInput input ->input.directoryInputs.each {DirectoryInput directoryInput->// 这是transfrom的输出目录def dest = outputProvider.getContentLocation(directoryInput.name,directoryInput.contentTypes, directoryInput.scopes, Format.DIRECTORY)// 备份dirdef dirBackup = dest.absolutePath.replace('intermediates','backup')File dirBackupFile = new File(dirBackup)if(!dirBackupFile.exists()) {dirBackupFile.mkdirs()}FileUtils.copyDirectory(directoryInput.file, dirBackupFile)//TODO 注入代码Inject.injectDir(directoryInput.file.absolutePath)// 将input的目录复制到output指定目录FileUtils.copyDirectory(directoryInput.file, dest)}input.jarInputs.each {JarInput jarInput->// 重命名输出文件（同目录copyFile会冲突）def jarName = jarInput.namedef md5Name = DigestUtils.md5Hex(jarInput.file.getAbsolutePath())if(jarName.endsWith(".jar")) {jarName = jarName.substring(0,jarName.length()-4)}def dest = outputProvider.getContentLocation(jarName+md5Name, jarInput.contentTypes, jarInput.scopes, Format.JAR)// 备份jardef jarBackup = dest.absolutePath.replace('intermediates','backup').replace(jarName,jarName+md5Name)File jarBackupFile = new File(jarBackup)FileUtils.copyFile(jarInput.file,jarBackupFile)//TODO 注入代码String jarPath = jarInput.file.absolutePath;String projectName = project.rootProject.name;if(jarPath.endsWith("classes.jar") && jarPath.contains("exploded-aar\\"+projectName)) {// 排除不需要注入的moduledef flag  = trueConfigure.noInjectModules.each {if(jarPath.contains("exploded-aar\\$projectName\\$it")) {flag = false}}if(flag) {Inject.injectJar(jarPath)}}FileUtils.copyFile(jarInput.file, dest)}}}

然后我们需要在proguardTransform执行之前将备份还原

/*** Created by AItsuki on 2016/4/8.* */
public class Register implements Plugin<Project> {@Overridepublic void apply(Project project) {def android = project.extensions.findByType(AppExtension)PreDexTransform preDexTransform = new PreDexTransform(project)android.registerTransform(preDexTransform)/*** 我们是在混淆之前就完成注入代码的，这会出现问题，找不到AntilazyLoad这个类** 我的解决方式：* 在PreDexTransform注入代码之前，先将原来没有注入的代码保存了一份到 buildDir/backup* 如果开启了混淆，则在混淆之前将代码覆盖回来*/project.afterEvaluate {project.android.applicationVariants.each {variant->def proguardTask = project.getTasks().findByName("transformClassesAndResourcesWithProguardFor${variant.name.capitalize()}")if(proguardTask) {// 如果有混淆，执行之前将备份的文件覆盖原来的文件(变相的清除已注入代码)proguardTask.doFirst {File backupDir = new File(project.buildDir,"backup\\transforms\\$preDexTransform.name\\$variant.name")if(backupDir.exists()) {def srcDirPath = backupDir.getAbsolutePath().replace('backup','intermediates')File srcDir = new File(srcDirPath)FileUtils.cleanDirectory(srcDir)FileUtils.copyDirectory(backupDir,srcDir)}}proguardTask.doLast {//TODO 开启混淆后在这里注入代码}}}}}
}

再次开启混淆，运行Generate Signed Apk已经可以成功签名打包了，但是很明显，我们的代码也没有注入，因为已经还原备份了。

2.3 补充

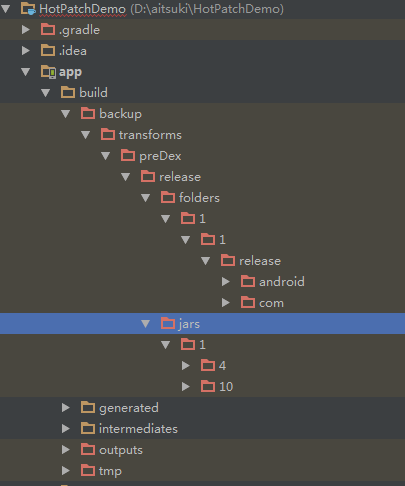

看看我们的备份
这里写图片描述

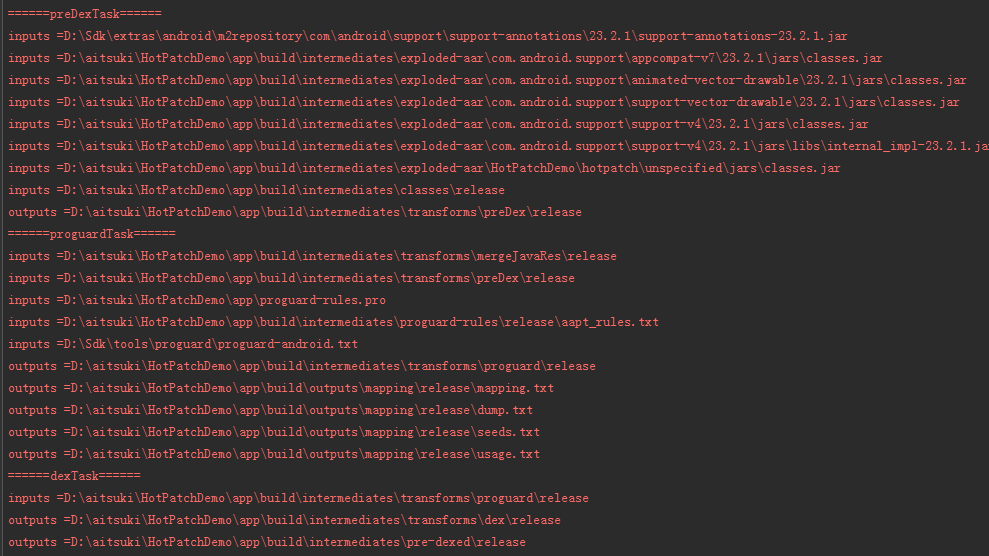

然后看看preDex， proguard，dex三个task的inputs和outpus。
这里写图片描述
看到输出我们也知道了，需要混淆的代码就保存在
\app\build\intermediates\transforms\proguard\release
当然，如果你用debug的话最后这里就是proguard\debug

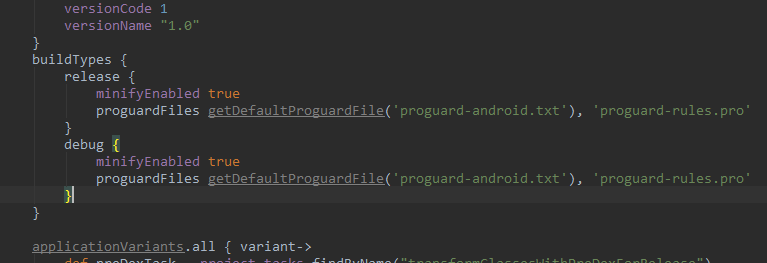

比如这么设置，然后BuildApk

三、混淆后的代码注入

在上面的dolast中就可以有个todo注释，在那里注入代码就可以了，注入的方式和上一篇博客一样。
但是特别有一点提醒一下，混淆后的输出目录只有一个main.jar包（目前试了几个项目都是……不知道有没有特殊情况），直接解压这个jar包注入就可以了

但是，混淆后怎么打包补丁呢，难道解压main.jar，从里面复制么。类名已经变了，找起来太费劲了啊。继续往下看，教你实现自动化打包补丁！

四、自动化打包补丁

4.1 思路

Transfrom的问题已经解决了，回归到最开始的问题。
混淆之后，类名，方法名，变量名都可能已经改变，那么我们如何注入dex修复bug呢？
按照之前的制作补丁方法（在我的热补丁系列第二篇博文中有）肯定是不行了，我们制作的补丁必须是已经混淆过的类，而不能直接从debug中直接获取。

所以，我们需要为这个框架加入自动化生成补丁的功能！
那么怎么生成自动化补丁呢?

首先我们来想一下我们热补丁的需求;

发布正式版本（release）的时候，我们会将项目copy一份作为备份（target）
如果线上的release版本出现了问题，我们就会到target项目中去修复bug
修复完毕后，我们直接在target中运行打包，就会自动生成补丁保存到指定的目录。

那么如何实现上面的需求呢

在release版本发布的时候，我们可以生成所有.class文件的md5
然后将该.class对应的完整类名和md5作为键值对保存到某个文件
当我们在target中修复了bug，打包项目的时候，再次生成所有.class文件的md5
将target的md5和release的md5作对比，如果md5不一致，那么代表这个类的代码已经变更，将这个class拷贝出来。这些拷贝出阿里的class就是应该打补丁的类了

4.2 实现自动化打包补丁

首先，我们需要生成所有类的md5，保存到app module的根目录下
怎么遍历所有的类，在这之前我们已经做过备份了，可以直接遍历备份文件夹生成md5.

在Transfrom方面最后面加上这段代码

        // 生成md5, 因为做了备份，可以直接读取备份生成 // 首先需要判断是否是release版本，只有在release版本的时候需要生成md5File releaseDir = new File(backupDir,"transforms\\${getName()}\\release")if(releaseDir.exists()) { // 创建patch目录, 用来保存MD5文件File patchDir = new File("$project.projectDir.absolutePath\\patch")if(!patchDir.exists()) {patchDir.mkdirs()} // 创建md5文件File md5File = new File(patchDir, "classesMD5.txt")if(md5File.exists()) {md5File.delete()}def pw = md5File.newPrintWriter() // 遍历所有class，获取md5，获取完整类名，写入到classesMd5文件中releaseDir.eachFileRecurse {File file->String filePath = file.getAbsolutePath()if(filePath.endsWith('.class') && Inject.needInject(filePath)) {int beginIndex = filePath.lastIndexOf('release')+8String className = filePath.substring(beginIndex, filePath.length()-6).replace('\\','.').replace('/','.')InputStream inputStream = new FileInputStream(file)String md5 = DigestUtils.md5Hex(inputStream)inputStream.close()pw.println("$className-$md5")}if(filePath.endsWith('.jar')) {File destDir = new File(file.parent,file.getName().replace('.jar',''))JarZipUtil.unzipJar(filePath,destDir.absolutePath)destDir.eachFileRecurse {File f->String fPath =  f.absolutePathif(fPath.endsWith('.class') && Inject.needInject(fPath)) {int beginIndex = fPath.indexOf(destDir.name)+ destDir.name.length()+1String className = fPath.substring(beginIndex, fPath.length()-6).replace('\\','.').replace('/','.')InputStream inputStream= new FileInputStream(f)String md5 = DigestUtils.md5Hex(inputStream)inputStream.close()pw.println("$className-$md5")}}FileUtils.deleteDirectory(destDir)}}pw.close()}

我们现在签名打包一下release版本

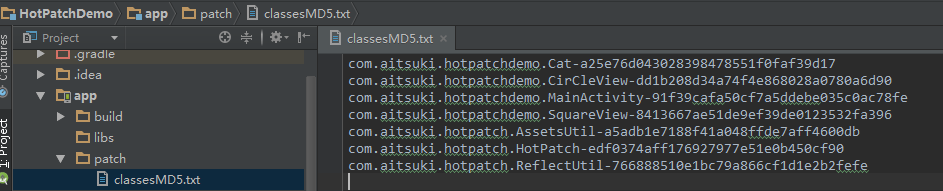

可以看到在app module下生成了classesMd5文件，如图（过滤了support包的class，但是没有过滤掉hotpatch module的，目前项目比较乱，等写完这章之后就重构一下)
这里写图片描述

MD5是成功生成了，但是我们怎么校验呢，什么时候校验呢？
我们都知道打包可以选择Debug版本或者Release版本，但是不知道我们也可以自己添加一个版本，其实更标准的说法是变体，variant。

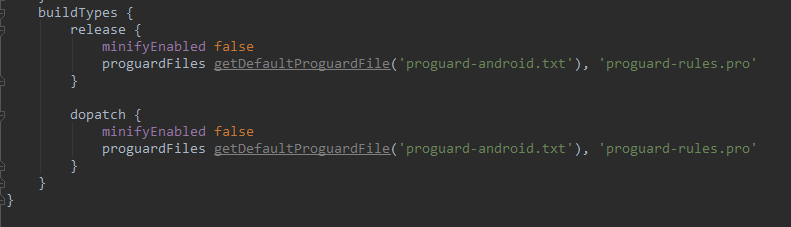

在build.gradle的BuildTypes中这样写，就成功添加了一个dopatch的变体了。
这里写图片描述

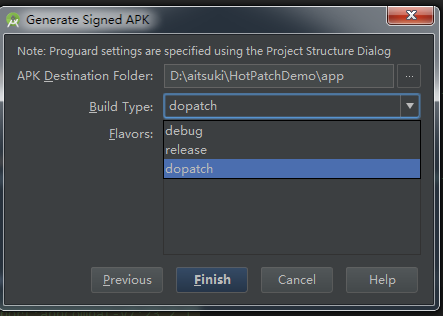

签名打包的时候可以选择打包哪一个，使用过多渠道打包的应该有点了解

我们现在就来约定一下规则，只要打包这个dopatch，就证明我们已经修复好bug，会自动生成补丁包

在transfrom中，我们继续加入以下代码

// -------------自动生成补丁包----------------- // 如果运行dopatch变体的话，代表我们需要自动生成补丁了File dopatchDir = new File(backupDir,"transforms\\${getName()}\\dopatch") // 这个是我们release版本打包时保存的md5文件File md5File = new File("$project.projectDir\\patch\\classesMD5.txt")if(dopatchDir.exists() && md5File.exists()) { // 这个是保存补丁的目录File patchCacheDir = new File(Configure.patchCacheDir)if(patchCacheDir.exists()) {FileUtils.cleanDirectory(patchCacheDir)} else {patchCacheDir.mkdirs()} // 使用reader读取md5文件，将每一行保存到集合中def reader = md5File.newReader()List<String> list = reader.readLines()reader.close() // 遍历当前的所有class文件，再次生成md5dopatchDir.eachFileRecurse {File file->String filePath = file.getAbsolutePath()if(filePath.endsWith('.class') && Inject.needInject(filePath)) {int beginIndex = filePath.lastIndexOf('dopatch')+8String className = filePath.substring(beginIndex, filePath.length()-6).replace('\\','.').replace('/','.')InputStream inputStream = new FileInputStream(file)String md5 = DigestUtils.md5Hex(inputStream)inputStream.close()String str = className +"-"+md5 // 然后和release中的md5进行对比，如果不一致，代表这个类已经修改，复制到补丁文件夹中if(!list.contains(str)) {String classFilePath = className.replace('.','\\').concat('.class')File classFile = new File(patchCacheDir,classFilePath)FileUtils.copyFile(file,classFile)}} // jar包需要先解压，(⊙o⊙)…有很多重复代码，不管了，下次重构再抽取。if(filePath.endsWith('.jar')) {File destDir = new File(file.parent,file.getName().replace('.jar',''))JarZipUtil.unzipJar(filePath,destDir.absolutePath)destDir.eachFileRecurse {File f->String fPath =  f.absolutePathif(fPath.endsWith('.class') && Inject.needInject(fPath)) {int beginIndex = fPath.indexOf(destDir.name)+ destDir.name.length()+1String className = fPath.substring(beginIndex, fPath.length()-6).replace('\\','.').replace('/','.')InputStream inputStream= new FileInputStream(f)String md5 = DigestUtils.md5Hex(inputStream)inputStream.close()String str = className+"-"+md5if(!list.contains(str)) {String classFilePath = className.replace('.','\\').concat('.class')File classFile = new File(patchCacheDir,classFilePath)FileUtils.copyFile(file,classFile)}}}FileUtils.deleteDirectory(destDir)}}}

现在我们去修改一下cat类，将cat的汪汪汪改成喵喵喵！
然后运行签名打包，记得打包的时候使用dopatch这个BuildType

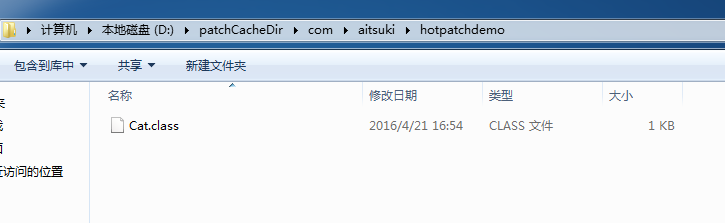

锵锵锵锵！！！已经自动将改变过的类复制出来了
这里写图片描述

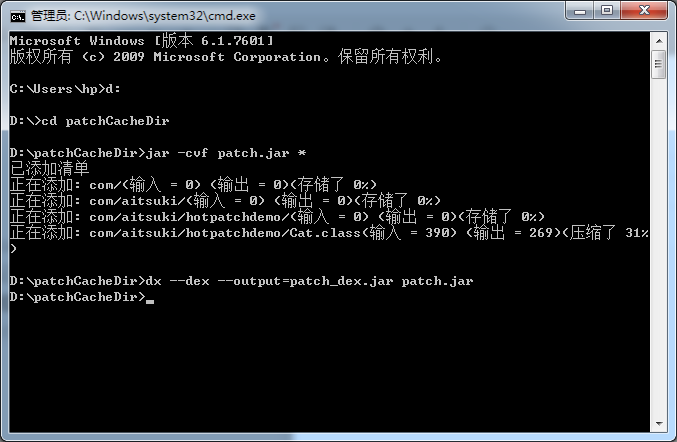

然后我们进入命令行

这样就成功生成补丁了！

是不是比之前手动打包补丁方便多了呢？
但是，自动生成补丁包最重要的一点不是为了方便，而是为了生成混淆后的补丁包，因为混淆后的补丁我们是很难手动制作的。

4.3 实现混淆后的自动化打包补丁

那么混淆后，我们怎么自动打包补丁呢，其实也不难。

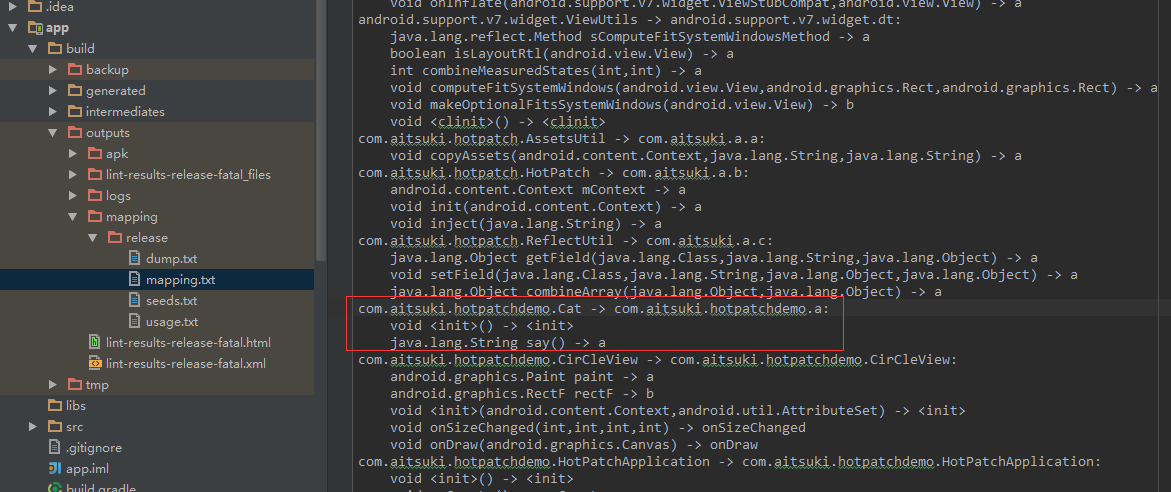

因为在混淆签名打包后，会在outputs目录中生成一个mapping文件，里面记录了混淆的规则。如图
这里写图片描述
我们可以将这个mapping文件保存起来，下次执行dopatch自动化打包的时候，解析这个mapping就知道我们需要打包哪些类了。

具体思路是这样子的：

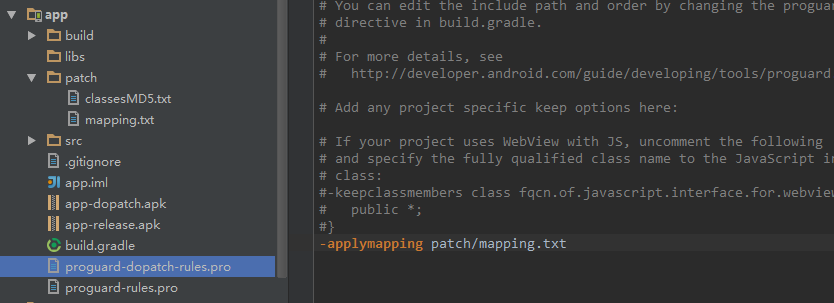

dopatch引用一个新的混淆文件，里面使用release的mapping（-apply mapping）

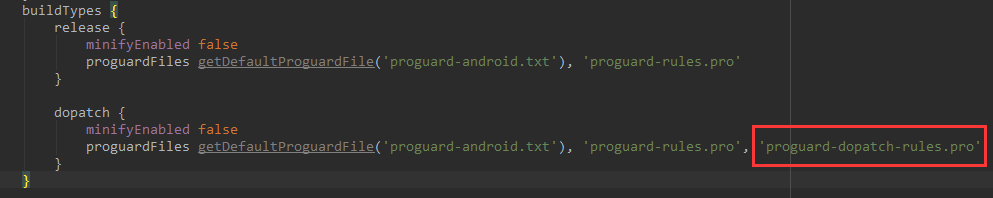

然后build.gradle中可以这样使用
在transform中，我们已经将需要打包成补丁的class文件事先复制到了patchCacheDir目录中
遍历patchCacheDir目录，获取到所有类的完整类名。
解析mapping文件，获取到该类名对应的混淆类名
这个获取到的混淆类名就是我们需要打包成补丁的类了！

然后代码实现
在Register这个类中，hook proguardTransfrom这个task，在dolast中这么做，博文开头也提到过

proguardTask.doLast { // 如果是开启混淆的release，混淆注入代码，并且将mapping复制到patch目录if(proguardTask.name.endsWith('ForRelease')) {project.logger.error "0==============" // 遍历proguard文件夹,注入代码File proguardDir = new File("$project.buildDir\\intermediates\\transforms\\proguard\\release")proguardDir.eachFileRecurse { File file ->if(file.name.endsWith('jar')) {project.logger.error "0=00000============="Inject.injectJar(file.absolutePath)project.logger.error "0=11111============="}}project.logger.error "1=============="File mapping = new File("$project.buildDir\\outputs\\mapping\\release\\mapping.txt")File mappingCopy = new File("$project.projectDir\\patch\\mapping.txt")project.logger.error "2=============="FileUtils.copyFile(mapping, mappingCopy)} // 自动打补丁if(proguardTask.name.endsWith('ForDopatch')) { // 解析mapping文件File mapping = new File("$project.projectDir\\patch\\mapping.txt")def reader = mapping.newReader()Map<String, String> map = new HashMap<>()reader.eachLine {String line->if(line.endsWith(':')) {String[] strings = line.replace(':','').split(' -> ')if(strings.length == 2) {map.put(strings[0],strings[1])}}}reader.close()println "map= $map" // 在Transfrom中已经将需要打补丁的类复制到了指定目录, 我们需要遍历这个目录获取类名List<String> patchList = new ArrayList<>()File patchCacheDir = new File(Configure.patchCacheDir)patchCacheDir.eachFileRecurse { File file->String filePath = file.absolutePathif(filePath.endsWith('.class')) { // 获取类名int beginIndex = filePath.lastIndexOf(patchCacheDir.name)+patchCacheDir.name.length()+1String className = filePath.substring(beginIndex, filePath.length()-6).replace('\\','.').replace('/','.')project.logger.error "className==============$className" // 获取混淆后类名String proguardName = map.get(className)patchList.add(proguardName)}}println "list= $patchList" // patchList保存的是需要打补丁的类名(混淆后) // 1. 清除原类文件夹FileUtils.cleanDirectory(patchCacheDir) // 2. 将混淆的后jar包解压到当前目录File proguardDir = new File("$project.buildDir\\intermediates\\transforms\\proguard")proguardDir.eachFileRecurse {File file->if(file.name.endsWith('.jar')) {File destDir = new File(file.parent,file.getName().replace('.jar',''))JarZipUtil.unzipJar(file.absolutePath,destDir.absolutePath) // 3. 遍历destDir, 将需要打补丁的类复制到cache目录destDir.eachFileRecurse {File f->String fPath = f.absolutePathif(fPath.endsWith('.class')) { // 获取类名int beginIndex = fPath.lastIndexOf(destDir.name) + destDir.name.length() + 1String className = fPath.substring(beginIndex, fPath.length() - 6).replace('\\', '.').replace('/', '.')project.logger.error "class=======================$className" // 是否是补丁，复制到cache目录if(patchList.contains(className)) {String destPath = className.replace(".","\\").concat('.class')File destFile = new File(patchCacheDir,destPath)FileUtils.copyFile(f, destFile)}}}FileUtils.deleteDirectory(destDir)}}}}

代码的复用性有点差=。=，但是先别在意这个，现在我们来测试一下：

首先将Cat.class改回汪汪汪，然后release打开proguard，签名打包（记得选release的buildtypes）。发现patch文件夹中已经生成mapping.txt了
然后随意修改一下Cat.class，Circle.class（这次弄两个类测试好了……）
然后dopatch也打开proguard，签名打包（记得选dopatch的buildtypes）

PS：记得每次打包前都Clean一下项目哦，否则可能会出现一些问题。比如代码重复注入，反编译可能看到有多行’System.out.println(AntilazyLoad.class)’

锵锵锵锵！自动打包补丁成功！（=。=，自己手动命令行打包吧，用java代码总是说找不到dx工具，有空再找找原因）
这里写图片描述
