Matlab 形态学图像处理

本章的练习主要是形态学的一些基本概念和技术，这些构成了一组提取图像特征的有力工具，针对二值图像和灰度图像的腐蚀、膨胀和重构的基本操作可以组合使用，以执行非常宽泛的任务。其练习代码和结果如下

[plain]  view plain  copy
 %% 第9章 形态学处理

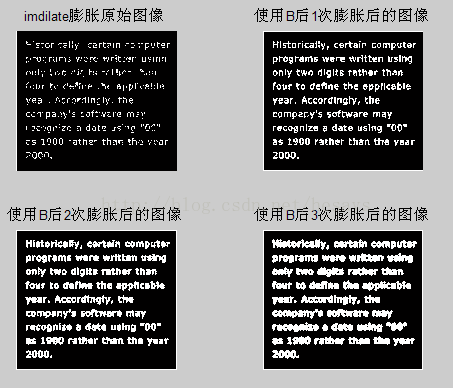

 %% imdilate膨胀
 clc
 clear


 A1=imread('.\images\dipum_images_ch09\Fig0906(a)(broken-text).tif');
 info=imfinfo('.\images\dipum_images_ch09\Fig0906(a)(broken-text).tif')
 B=[0 1 0
    1 1 1
    0 1 0];
 A2=imdilate(A1,B);%图像A1被结构元素B膨胀
 A3=imdilate(A2,B);
 A4=imdilate(A3,B);


 subplot(221),imshow(A1);
 title('imdilate膨胀原始图像');


 subplot(222),imshow(A2);
 title('使用B后1次膨胀后的图像');


 subplot(223),imshow(A3);
 title('使用B后2次膨胀后的图像');


 subplot(224),imshow(A4);
 title('使用B后3次膨胀后的图像');

图像膨胀处理过程运行结果如下：

[plain]  view plain  copy

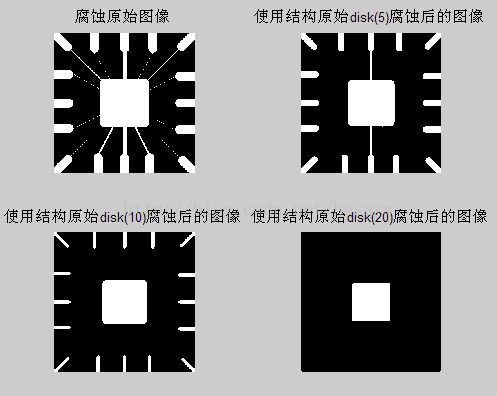

 %% imerode腐蚀
 clc
 clear
 A1=imread('.\images\dipum_images_ch09\Fig0908(a)(wirebond-mask).tif');
 subplot(221),imshow(A1);
 title('腐蚀原始图像');


 %strel函数的功能是运用各种形状和大小构造结构元素
 se1=strel('disk',5);%这里是创建一个半径为5的平坦型圆盘结构元素
 A2=imerode(A1,se1);
 subplot(222),imshow(A2);
 title('使用结构原始disk(5)腐蚀后的图像');


 se2=strel('disk',10);
 A3=imerode(A1,se2);
 subplot(223),imshow(A3);
 title('使用结构原始disk(10)腐蚀后的图像');


 se3=strel('disk',20);
 A4=imerode(A1,se3);
 subplot(224),imshow(A4);
 title('使用结构原始disk(20)腐蚀后的图像');

图像腐蚀处理过程运行结果如下：

[html]  view plain  copy
 %% 开运算和闭运算
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0910(a)(shapes).tif');
 %se=strel('square',5');%方型结构元素
 se=strel('disk',5');%圆盘型结构元素
 imshow(f);%原图像
 title('开闭运算原始图像')

运行结果如下：

[html]  view plain  copy
 %开运算数学上是先腐蚀后膨胀的结果
 %开运算的物理结果为完全删除了不能包含结构元素的对象区域，平滑
 %了对象的轮廓，断开了狭窄的连接，去掉了细小的突出部分
 fo=imopen(f,se);%直接开运算
 figure,subplot(221),imshow(fo);
 title('直接开运算');


 %闭运算在数学上是先膨胀再腐蚀的结果
 %闭运算的物理结果也是会平滑对象的轮廓，但是与开运算不同的是，闭运算
 %一般会将狭窄的缺口连接起来形成细长的弯口，并填充比结构元素小的洞
 fc=imclose(f,se);%直接闭运算
 subplot(222),imshow(fc);
 title('直接闭运算');


 foc=imclose(fo,se);%先开后闭运算
 subplot(223),imshow(foc);
 title('先开后闭运算');


 fco=imopen(fc,se);%先闭后开运算
 subplot(224),imshow(fco);
 title('先闭后开运算');

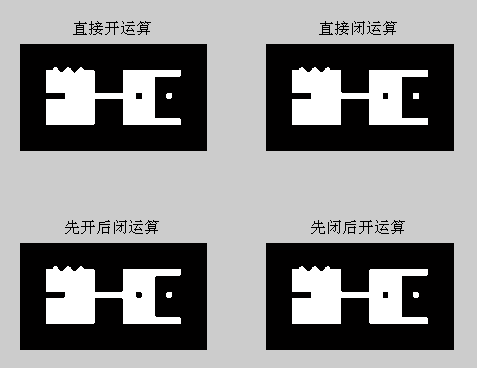

开闭运算结果如下：

[html]  view plain  copy

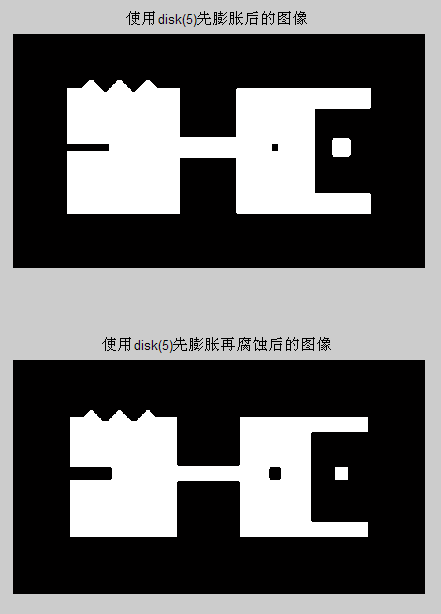

 %先膨胀再腐蚀
 fse=imdilate(f,se);%膨胀


 %gcf为得到当前图像的句柄，当前图像是指例如PLOT,TITLE,SURF等
 %get函数为得到物体的属性，get(0,'screensize')为返回所有物体screensize属性值
 %set函数为设置物体的属性
 figure,set(gcf,'outerposition',get(0,'screensize'));%具体目的是设置当前窗口的大小
 subplot(211),imshow(fse);
 title('使用disk(5)先膨胀后的图像');


 fes=imerode(fse,se);
 subplot(212),imshow(fes);
 title('使用disk(5)先膨胀再腐蚀后的图像');

先膨胀后腐蚀图像如下：

[html]  view plain  copy
 %先腐蚀再膨胀
 fse=imerode(f,se);
 figure,set(gcf,'outerposition',get(0,'screensize'))
 subplot(211),imshow(fse);
 title('使用disk(5)先腐蚀后的图像');


 fes=imdilate(fse,se);
 subplot(212),imshow(fes);
 title('使用disk(5)先腐蚀再膨胀后的图像');

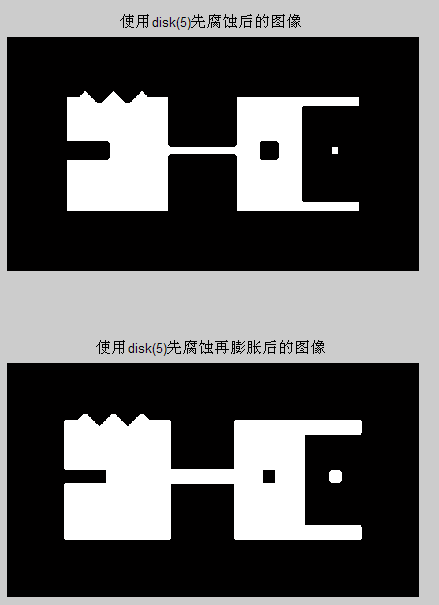

先腐蚀后膨胀的图像如下：

[html]  view plain  copy
 %% imopen imclose在指纹上的应用
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0911(a)(noisy-fingerprint).tif');
 se=strel('square',3);%边长为3的方形结构元素
 subplot(121),imshow(f);
 title('指纹原始图像');


 A=imerode(f,se);%腐蚀
 subplot(122),imshow(A);
 title('腐蚀后的指纹原始图像');

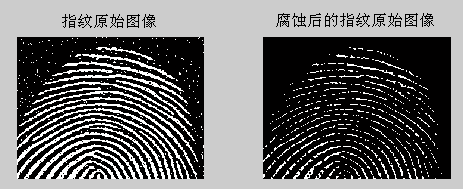

指纹原始图像和腐蚀后的图像结果如下：

[html]  view plain  copy
 fo=imopen(f,se);
 figure,subplot(221),imshow(fo);
 title('使用square(3)开操作后的图像');


 fc=imclose(f,se);
 subplot(222),imshow(fc);
 title('使用square闭操作后的图像');


 foc=imclose(fo,se);
 subplot(223),imshow(foc);
 title('使用square(3)先开后闭操作后的图像')


 fco=imopen(fc,se);
 subplot(224),imshow(fco);
 title('使用square(3)先闭后开操作后的图像');

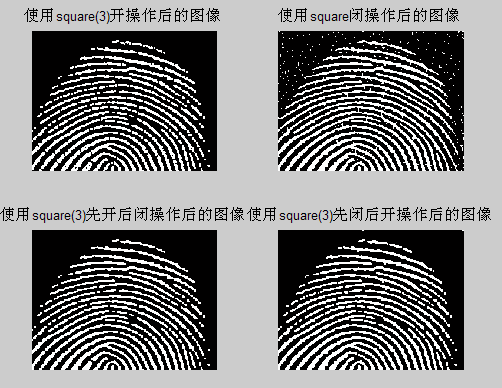

指纹图像开闭操作过程结果如下：

[html]  view plain  copy
 %% bwhitmiss击中或击不中变换
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0913(a)(small-squares).tif');
 imshow(f);
 title('击中或不击中原始图像');

击中或不击中原始图像显示结果如下：

[html]  view plain  copy
 B1=strel([0 0 0;0 1 1;0 1 0]);%击中：要求击中所有1的位置
 B2=strel([1 1 1;1 0 0;1 0 0]);%击不中，要求击不中所有1的位置
 B3=strel([0 1 0;1 1 1;0 1 0]);%击中
 B4=strel([1 0 1;0 0 0;0 0 0]);%击不中
 B5=strel([0 0 0;0 1 0;0 0 0]);%击中
 B6=strel([1 1 1;1 0 0;1 0 0]);%击不中


 g=imerode(f,B1)&imerode(~f,B2)%利用定义来实现击中或击不中
 figure,subplot(221),imshow(g);
 title('定义实现组1击中击不中图像');


 g1=bwhitmiss(f,B1,B2);
 subplot(222),imshow(g1);
 title('结构数组1击中击不中后的图像');


 g2=bwhitmiss(f,B3,B4);
 subplot(223),imshow(g2);
 title('结构数组2击中击不中的图像');


 g3=bwhitmiss(f,B5,B6);
 subplot(224),imshow(g3);
 title('结构数组3击中击不中的图像');

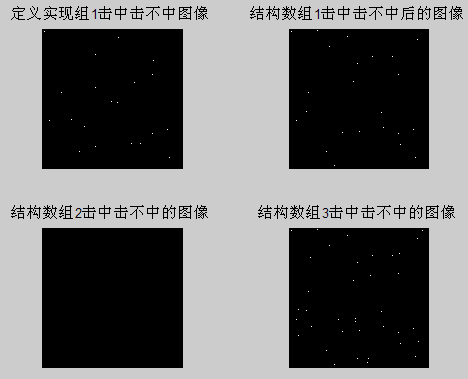

击中击不中变换后图像如下：

[html]  view plain  copy
 %%makelut
 clc
 clear


 f=inline('sum(x(:))>=3');%inline是用来定义局部函数的
 lut2=makelut(f,2)%为函数f构造一个接收2*2矩阵的查找表
 lut3=makelut(f,3)

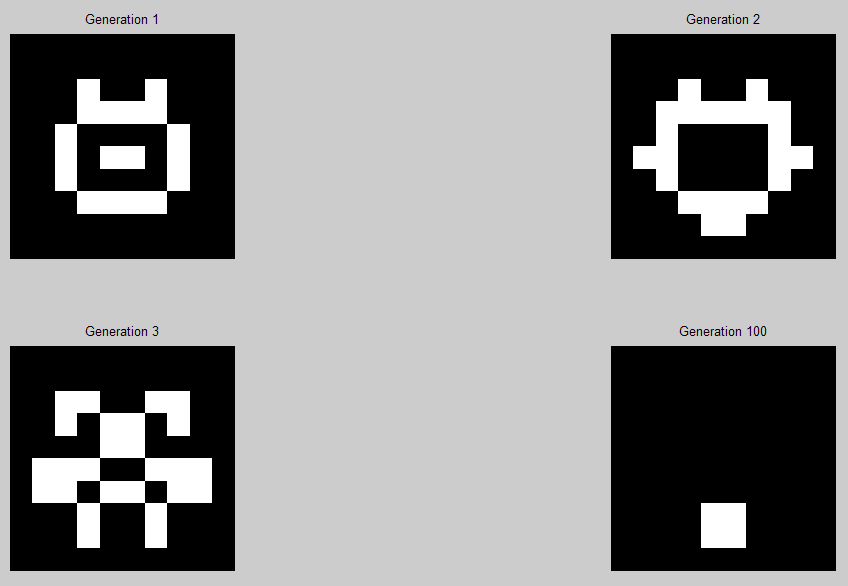

 %% Conway生命游戏
 clc
 clear
 lut=makelut(@conwaylaws,3);
 bw1=  [0     0     0     0     0     0     0     0     0     0
        0     0     0     0     0     0     0     0     0     0
        0     0     0     1     0     0     1     0     0     0
        0     0     0     1     1     1     1     0     0     0
        0     0     1     0     0     0     0     1     0     0
        0     0     1     0     1     1     0     1     0     0
        0     0     1     0     0     0     0     1     0     0
        0     0     0     1     1     1     1     0     0     0
        0     0     0     0     0     0     0     0     0     0
        0     0     0     0     0     0     0     0     0     0  ];
 subplot(221),imshow(bw1,'InitialMagnification','fit');
 title('Generation 1');


 bw2=applylut(bw1,lut);
 subplot(222),imshow(bw2,'InitialMagnification','fit'),
 title('Generation 2');


 bw3=applylut(bw2,lut);
 subplot(223),imshow(bw3,'InitialMagnification','fit');
 title('Generation 3');


 temp=bw1;
 for i=2:100
     bw100=applylut(temp,lut);
     temp=bw100;
 end
 subplot(224),imshow(bw100,'InitialMagnification','fit')
 title('Generation 100');

显示Generation结果如下：

[html]  view plain  copy
 %% getsequence
 clc
 clear
 se=strel('diamond',5)
 decomp=getsequence(se)%getsequence函数为得到分解的strel序列
 decomp(1)
 decomp(2)

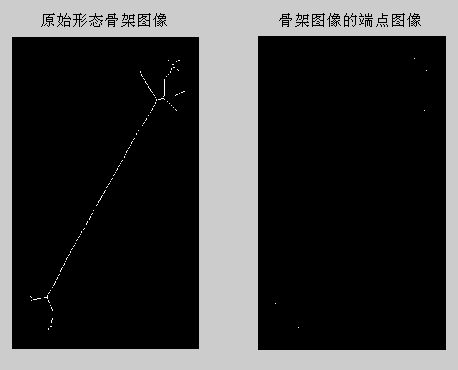

 %% endpoints
 clc
 clear


 f1=imread('.\images\dipum_images_ch09\Fig0914(a)(bone-skel).tif');
 subplot(121),imshow(f1);
 title('原始形态骨架图像');


 g1=endpoints(f1);
 %set(gcf,'outerposition',get(0,'screensize'));%运行完后自动生成最大的窗口
 subplot(122),imshow(g1);
 title('骨架图像的端点图像');

骨架头像端点检测头像如下：

[html]  view plain  copy
 f2=imread('.\images\dipum_images_ch09\Fig0916(a)(bone).tif');
 figure,subplot(121),imshow(f2);
 title('原始骨头图像');


 g2=endpoints(f2);
 subplot(122),imshow(g2);
 title('骨头图像端点头像');%结果是没有端点

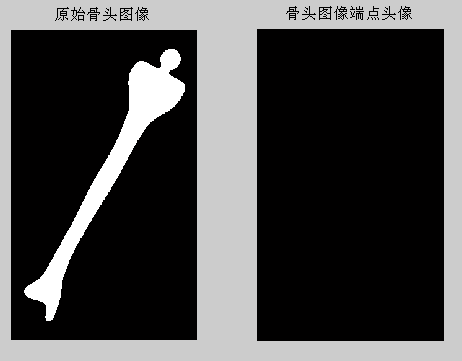

骨头头像端点检测图像如下：

[html]  view plain  copy

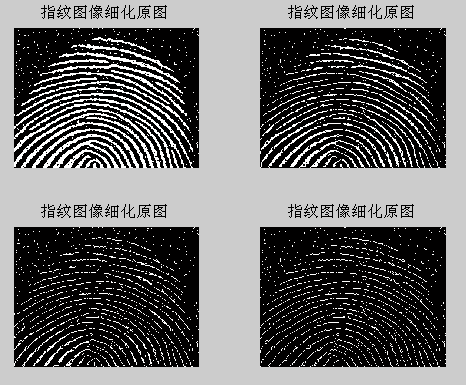

 %% bwmorph组合常见形态学之细化
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0911(a)(noisy-fingerprint).tif');
 subplot(221),imshow(f);
 title('指纹图像细化原图');


 g1=bwmorph(f,'thin',1);
 subplot(222),imshow(g1);
 title('指纹图像细化原图');


 g2=bwmorph(f,'thin',2);
 subplot(223),imshow(g2);
 title('指纹图像细化原图');


 g3=bwmorph(f,'thin',Inf);
 subplot(224),imshow(g3);
 title('指纹图像细化原图');

指纹图像细化过程显示如下：

[html]  view plain  copy
 %% bwmorph组合常见形态学之骨骼化
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0911(a)(noisy-fingerprint).tif');
 subplot(131),imshow(f);
 title('指纹图像骨骼化原图');


 fs=bwmorph(f,'skel',Inf);
 subplot(132),imshow(fs);
 title('指纹图像骨骼化');


 for k=1:5
     fs=fs&~endpoints(fs);
 end
 subplot(133),imshow(fs);
 title('指纹图像修剪后骨骼话');

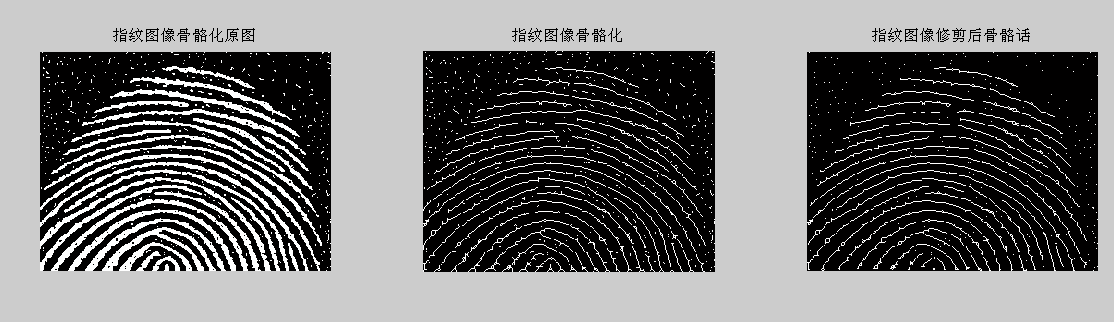

指纹图像骨骼化过程显示：

[html]  view plain  copy
 %% 使用函数bwlabel标注连通分量
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0917(a)(ten-objects).tif');
 imshow(f),title('标注连通分量原始图像');

其结果显示如下：

[html]  view plain  copy
 [L,n]=bwlabel(f);%L为标记矩阵，n为找到连接分量的总数
 [r,c]=find(L==3);%返回第3个对象所有像素的行索引和列索引


 rbar=mean(r);
 cbar=mean(c);


 figure,imshow(f)
 hold on%保持当前图像使其不被刷新
 for k=1:n
     [r,c]=find(L==k);
     rbar=mean(r);
     cbar=mean(c);
     plot(cbar,rbar,'Marker','o','MarkerEdgeColor','k',...
          'MarkerFaceColor','k','MarkerSize',10);%这个plot函数用法不是很熟悉
     plot(cbar,rbar,'Marker','*','MarkerFaceColor','w');%其中的marker为标记
 end
 title('标记所有对象质心后的图像');

[html]  view plain  copy

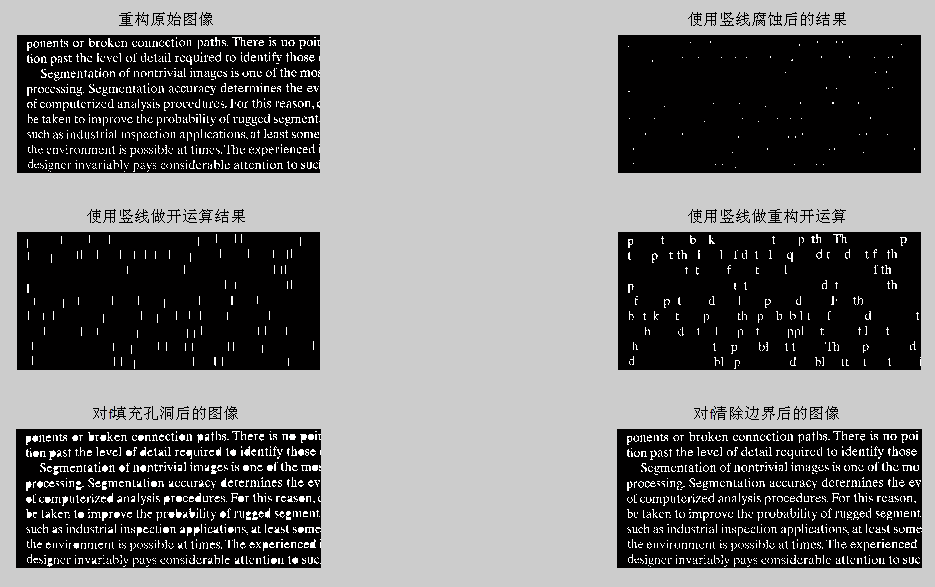

 %% 由重构做开运算
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0922(a)(book-text).tif');
 subplot(321),imshow(f);
 title('重构原始图像');


 fe=imerode(f,ones(51,1));%竖线腐蚀
 subplot(322),imshow(fe);
 title('使用竖线腐蚀后的结果');


 fo=imopen(f,ones(51,1));%竖线做开运算
 subplot(323),imshow(fo);
 title('使用竖线做开运算结果');


 fobr=imreconstruct(fe,f);%fe做标记
 subplot(324),imshow(fobr);
 title('使用竖线做重构开运算');


 ff=imfill(f,'holes');%对f进行孔洞填充
 subplot(325),imshow(ff);
 title('对f填充孔洞后的图像');


 fc=imclearborder(f,8);%清除边界，2维8邻接
 subplot(326),imshow(fc);
 title('对f清除边界后的图像');

图像重构过程显示如下：

[html]  view plain  copy

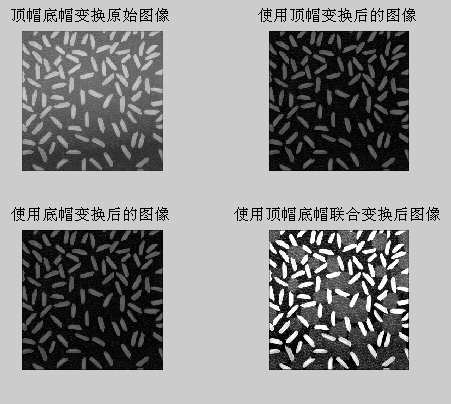

 %% 使用顶帽变换和底帽变换
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0926(a)(rice).tif');
 subplot(221),imshow(f);
 title('顶帽底帽变换原始图像');


 se=strel('disk',10);%产生结构元素
 %顶帽变换是指原始图像减去其开运算的图像
 %而开运算可用于补偿不均匀的背景亮度，所以用一个大的结构元素做开运算后
 %然后用原图像减去这个开运算，就得到了背景均衡的图像，这也叫做是图像的顶帽运算
 f1=imtophat(f,se);%使用顶帽变换
 subplot(222),imshow(f1);
 title('使用顶帽变换后的图像');


 %底帽变换是原始图像减去其闭运算后的图像
 f2=imbothat(imcomplement(f),se);%使用底帽变换，为什么原图像要求补呢？
 %f2=imbothat(f,se);%使用底帽变换
 subplot(223),imshow(f2);
 title('使用底帽变换后的图像');


 %顶帽变换和底帽变换联合起来用，用于增加对比度
 f3=imsubtract(imadd(f,imtophat(f,se)),imbothat(f,se));%里面参数好像不合理？
 subplot(224),imshow(f3);
 title('使用顶帽底帽联合变换后图像');

顶帽底帽变换过程图像如下：

[html]  view plain  copy
 %%使用开运算和闭运算做形态学平滑
 %由于开运算可以除去比结构元素更小的明亮细节，闭运算可以除去比结构元素更小的暗色细节
 %所以它们经常组合起来一起进行平滑图像并去除噪声
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0925(a)(dowels).tif');
 subplot(221),imshow(f);
 title('木钉图像原图');


 se=strel('disk',5);%disk其实就是一个八边形
 fo=imopen(f,se);%经过开运算
 subplot(222),imshow(f);
 title('使用半径5的disk开运算后的图像');


 foc=imclose(fo,se);
 subplot(223),imshow(foc);
 title('先开后闭的图像');


 fasf=f;
 for i=2:5
     se=strel('disk',i);
     fasf=imclose(imopen(fasf,se),se);
 end
 subplot(224),imshow(fasf);
 title('使用开闭交替滤波后图像');

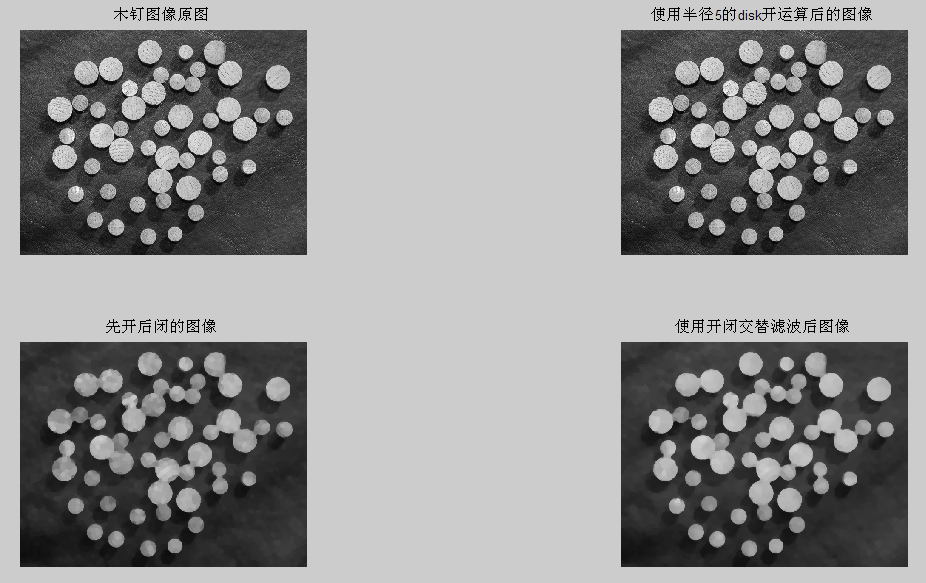

使用开运算和闭运算做形态学平滑结果如下：

[html]  view plain  copy
 %% 颗粒分析
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0925(a)(dowels).tif');


 sumpixels=zeros(1,36);
 for k=0:35
     se=strel('disk',k);
     fo=imopen(f,se);
     sumpixels(k+1)=sum(fo(:));
 end


 %可以看到，连续开运算之间的表面积会减少
 plot(0:35,sumpixels),xlabel('k'),ylabel('surface area');
 title('表面积和结构元素半径之间的关系');

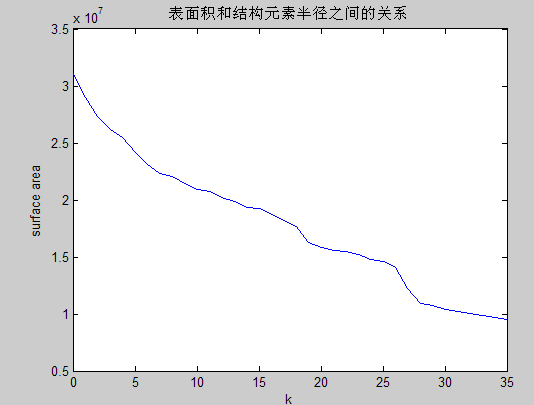

其运算结果如下：

[html]  view plain  copy
 figure,plot(-diff(sumpixels));%diff()函数为差分或者近似倒数，即相邻2个之间的差值
 xlabel('k'),ylabel('surface area reduction');
 title('减少的表面积和结构元素半径之间的关系');

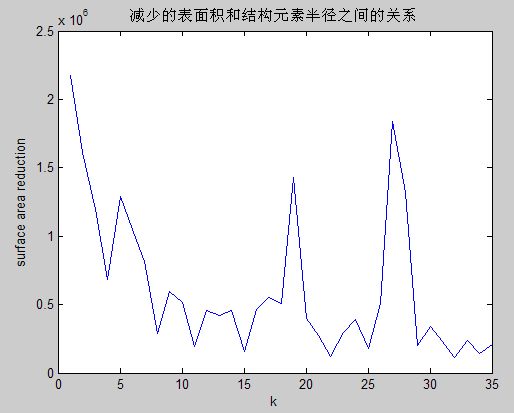

其运算结果如下：

[html]  view plain  copy
 %% 使用重构删除复杂图像的背景
 clc
 clear
 f=imread('.\images\dipum_images_ch09\Fig0930(a)(calculator).tif');
 subplot(221),imshow(f);
 title('灰度级重构原图像');


 f_obr=imreconstruct(imerode(f,ones(1,71)),f);
 subplot(222),imshow(f_obr);
 title('经开运算重构图');


 f_o=imopen(f,ones(1,71));
 subplot(223),imshow(f_o);
 title('经开运算后图');


 f_thr=imsubtract(f,f_obr);
 subplot(224),imshow(f_thr);
 title('顶帽运算重构图')

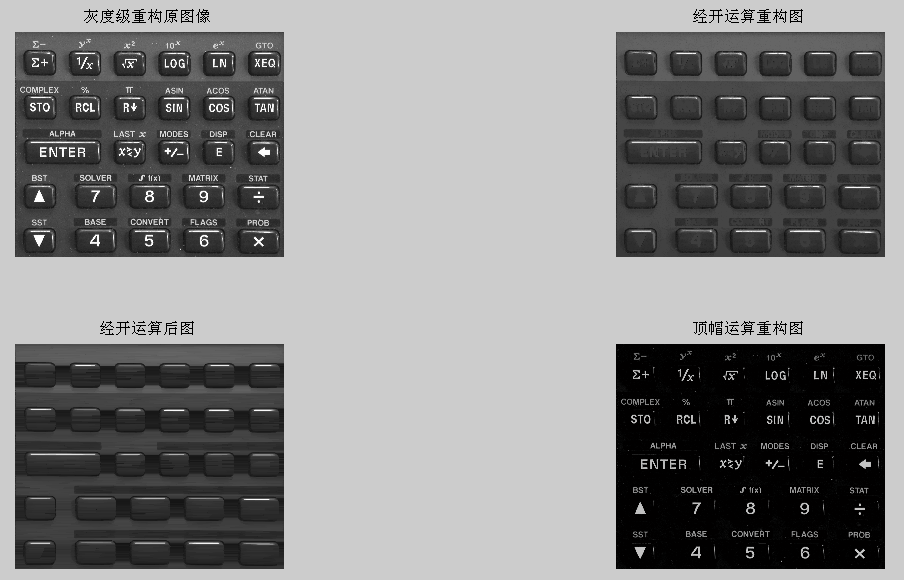

使用重构删除复杂图像的背景1:

[html]  view plain  copy
 f_th=imsubtract(f,f_o)
 figure,subplot(221),imshow(f_th);
 title('经顶帽运算图');


 g_obr=imreconstruct(imerode(f_thr,ones(1,11)),f_thr);
 subplot(222),imshow(g_obr);
 title('用水平线对f_thr经开运算后重构图');


 g_obrd=imdilate(g_obr,ones(1,2));
 subplot(223),imshow(g_obrd);
 title('使用水平线对上图进行膨胀');


 f2=imreconstruct(min(g_obrd,f_thr),f_thr);
 subplot(224),imshow(f2);
 title('最后的重构结果');
