JLINK-v8不亮灯刷固件教程

2024-05-11 13:18
文章标签 教程 v8 固件 亮灯 jlink

本文主要是介绍JLINK-v8不亮灯刷固件教程,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

JLINK-V8修复指南





问题:JLINK连接电脑后,JLINK上面的指示灯不亮了,用keil和JFLASH-ARM均显示无法连接到JLINK设备,右下角工具栏中有 ,单击打开后如图0所示:

图0



先行驱动:Setup_JLink_V490.exe(JLINK驱动程序,部分电脑中若没有该驱动,需自行手动安装,附件中有)

修复工具:AT91-ISP-v1.13.exe(刷JLINK-V8固件所用到的工具软件,附件中有)

固件:jlink-v8.bin

平台:VM9.0下的虚拟机windows server 2003(可用XP尝试)



步骤:

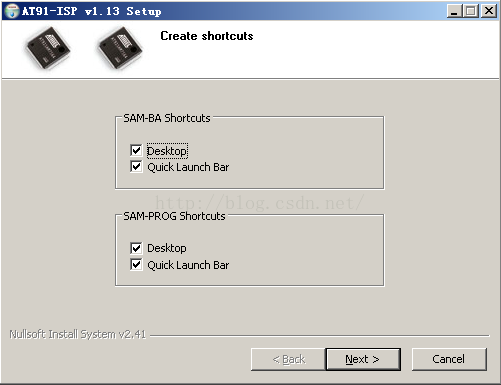

STEP1双击AT91-ISP-v1.13.exe,安装完成时记得勾选生成桌面快捷方式(默认勾选),如图1所示


图1



单击next桌面,提示是否重启,选择下一个无需重启,然后下一步就会生成以下两个快捷方式,如图2所示:


图2



STEP2打开JLINK外壳,内部结构如图3所示


图3

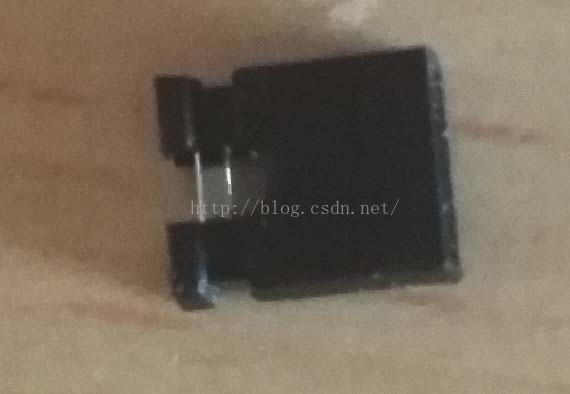

在TST和USY下排上,插着一个小部件,拔出来如图4所示:


图4

该小部件后续用于短接使用,如果没有该部件,可以用导电体如铁丝代替。

2.1  通过USB将JLINK连接到PC,以提供电源(正确连接到USB电脑会有提示声)

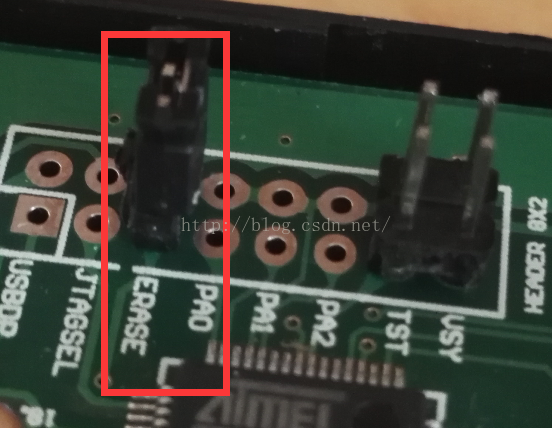

2.2 将该小部件插入ERASE上对应的两个孔中,如图5所示



   图5



等待10秒左右拔出小部件,然后拔掉JLINK与PC之间的USB线。

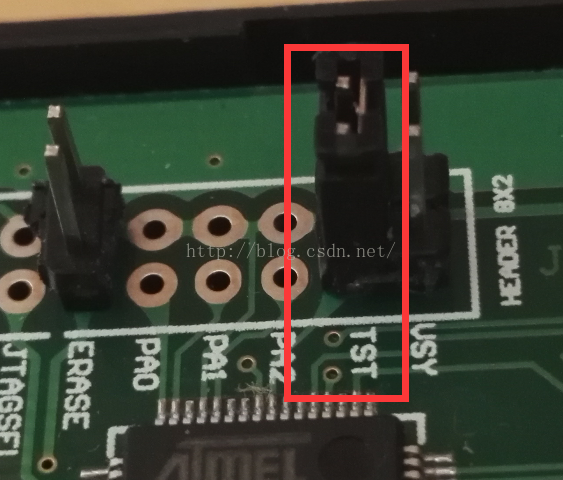

2.3 将小部件插入TST上面的两个孔,如图6所示:



图6

2.4 再次通过USB将JLINK连接到PC,等到20秒(左右)后,拔掉USB线,再拔掉小部件



注意:STEP2win10或者server 2003平台均可,需要的只是USB口给JLINK提供电源

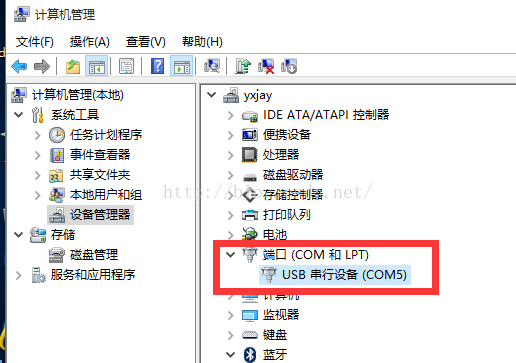

STEP3刚开始用的是win10系统,将JLINK插入电脑(本人电脑插USB2.0有反应,USB3.0无反应,当插入无反应即无“哒哒”的声音时,可尝试换个USB插口),并无提示说安装JLINK的板载驱动,在设备管理器中也只是将JLINK识别成USB串行设备(COM5),如图7所示


图7

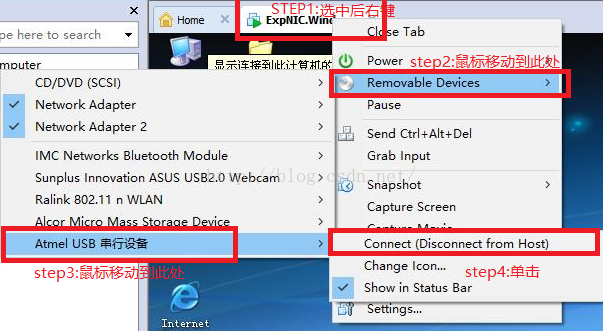

因此尝试使用虚拟机中的server 2003系统,虚拟机连接通过USB连接的JLINK设置如图8中红色框即对应的操作所示(使用真机的可跳过此步):






图8



(注意,STEP2操作正确后,这里才会显示Atmel USB 串行设备)。

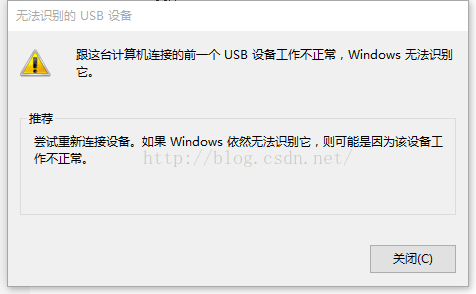

点击Connect后,电脑右下角将出现以下画面,如图9所示


图9

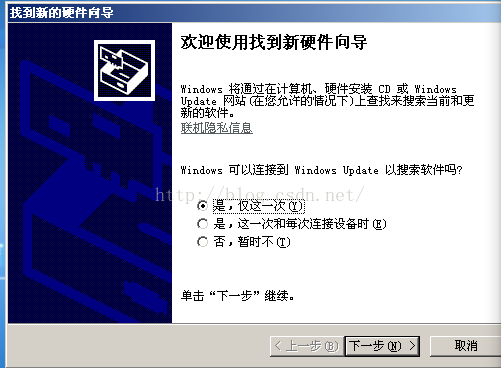

然后根据硬件向导(图10,图11所示)安装对应的驱动


图10


图11



即可安装成功(图12所示)


图12

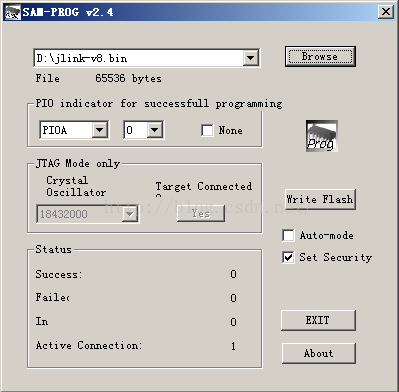

STEP4打开 软件,在Browse中选择jlink-v8.bin固件(附件中有),参数设置如下所示(图13):



图13

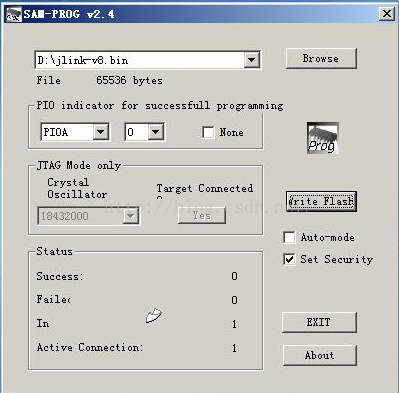

点击Write Flash,传输过程中In为1,中间还会有个传输状态,如图14所示



 图14

经过几秒后,传输完成,In对应的数字重新变成0,此时!!!JLINK的灯变成了红色(图15所示),则表示修复成功!(灯没有我红可能是因为没我帅大笑!!)



图15

拔掉USB,再次插入电脑,JLINK上的灯开始闪黄色,过一会儿变成常亮,修复成功!!





如有疑问,可向 yxjay@163.com发送邮件,教程中所需的附件可在本人的CSDN资源http://download.csdn.net/detail/u010317005/9454551上下载,也可以发邮件索取!
