glmark2 GPU 跑分工具移植到arm实机上运行

2024-05-11 09:48
文章标签 工具 运行 移植 gpu arm 机上 glmark2

本文主要是介绍glmark2 GPU 跑分工具移植到arm实机上运行，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

glmark2 是开源的对OpenGL 2.0 和 ES 2.0的基准测试程序，一般用来对GPU进行基准测试。glmark提供了一系列丰富的测试，涉及图形单元性能（缓冲，建筑，照明，纹理等）的不同方面，允许进行更全面和有意义的测试。 每次测试进行10秒，并且单独计算帧速率。

开源地址是：

https://github.com/glmark2/glmark2

但是glmark2只能在windows、安卓和linux X86上跑，如果想在arm板子上跑需要自己移植。然后在网上搜了一圈都没有人移植过。因此只能自己去移植一把了。

移植到arm实机上的代码请到我的github拉取：https://github.com/fanchenxinok/glmark2_arm

顺便点个Star哦  ^ @ ^

拉完代码就跑可不好，能学习下怎么去移植一个开源程序到自己的arm板也是蛮有意思的，知其然也要知所以然对吧，接下来我来分析下移植的过程：

在移植之前我在Linux X86虚拟机环境上跑了一把，并执行了./glmark2 --help熟悉了下glmark2的使用。这有助于我查看waf用到的一些环境变量代表的含义。在虚拟机上安装很简单，执行：sudo apt-get install glmark2 即可。

然后从开源地址拉取源代码，进入到glmark2主目录，如下图：

看一下目录结构，可以猜测 android目录存放安卓上跑的代码，data目录存放跑分的测试数据；doc存放说明文档；src存放安卓平台以外的代码；waflib存放waf工具依赖的库。

如果你用过waf帮助编译及构建系统的框架工具就明白glmark2源码是用waf编译的，学习waf工具基本 的使用可以参考我的博客：学习笔记：waf帮助构建及编译系统_fanchenxinok的专栏-CSDN博客_waf编译

说实在的waf构建的编译环境改动起来还是蛮费劲的，我更喜欢用Makefile来构建编译系统。于是我想把glmark2用Makefile来构建。

打开主目录的"wscript"文件，一大堆变量看着就头疼，不要紧，因为我们是移植的arm板子上跑所以有关window，android的都可以不用care，找到build字段：

def build(ctx):
    ctx.recurse('src')
    ctx.recurse('data')
    ctx.recurse('doc')

可以看出我们只要关心src目录下的代码即可，还有glmark2的模式选择：

FLAVORS = {
    'dispmanx-glesv2' : 'glmark2-es2-dispmanx',
    'drm-gl' : 'glmark2-drm',
    'drm-glesv2' : 'glmark2-es2-drm',
    'mir-gl' : 'glmark2-mir',
    'mir-glesv2' : 'glmark2-es2-mir',
    'wayland-gl' : 'glmark2-wayland',
    'wayland-glesv2' : 'glmark2-es2-wayland',
    'win32-gl': 'glmark2-win32',
    'win32-glesv2': 'glmark2-es2',
    'x11-gl' : 'glmark2',
    'x11-glesv2' : 'glmark2-es2',
}

接下来我们进入src目录，打开wscript_build编译脚本，从头往下看：

（1）首先可以看到all_sources和platform_libs变量，可以猜测all_sources代表的是需要编译的源文件包括当前目录下的所有cpp文件，scene-ideas下的cc文件，scene-terrain下的cpp文件；platform_libs代表需要链接的系统库。

all_sources = bld.path.ant_glob('*.cpp scene-ideas/*.cc scene-terrain/*.cpp')

platform_libs = ['m', 'jpeg', 'dl']

那么我的Makefile也相应的添加如下变量（我将scene-terrain的cc文件都重命名为cpp文件）：

SOURCES = $(wildcard ./*.cpp ./scene-terrain/*.cpp ./scene-ideas/*.cpp)

CLIBS =  -lm -ldl -lrt -ljpeg

（2）接下来可以看到有flavor_sources的字段，跑在arm板子上我们只需要drm-gl、drm-glesv2、wayland-gl、wayland-glesv2四种模式：

flavor_sources = {
  'dispmanx-glesv2' : common_flavor_sources + ['native-state-dispmanx.cpp', 'gl-state-egl.cpp'],
  'drm-gl' : common_flavor_sources + ['native-state-drm.cpp', 'gl-state-egl.cpp'],
  'drm-glesv2' : common_flavor_sources + ['native-state-drm.cpp', 'gl-state-egl.cpp'],
  'mir-gl' : common_flavor_sources + ['native-state-mir.cpp', 'gl-state-egl.cpp'],
  'mir-glesv2' : common_flavor_sources + ['native-state-mir.cpp', 'gl-state-egl.cpp'],
  'wayland-gl' : common_flavor_sources + ['native-state-wayland.cpp', 'gl-state-egl.cpp'],
  'wayland-glesv2' : common_flavor_sources + ['native-state-wayland.cpp', 'gl-state-egl.cpp'],
  'win32-gl': common_flavor_sources + ['native-state-win32.cpp', 'gl-state-wgl.cpp'],
  'win32-glesv2': common_flavor_sources + ['native-state-win32.cpp', 'gl-state-egl.cpp'],
  'x11-gl' : common_flavor_sources + ['native-state-x11.cpp', 'gl-state-glx.cpp'],
  'x11-glesv2' : common_flavor_sources + ['native-state-x11.cpp', 'gl-state-egl.cpp'],
}

因此我在Makefile也定义了MODULE_SELECT用来选择运行的模式，并且为SOURCES变量添加相应的native-开头的cpp文件（我把native-开头的文件都放在module_select目录下）：

ifeq ($(MODULE_SELECT), drm-gl)
    SOURCES += ./module_select/native-state-drm.cpp
    CLIBS += -ldrm -lgbm -ludev
    CFLAGS += -DGLMARK2_USE_DRM -DGLMARK2_USE_GL -DGLMARK2_USE_EGL
    INCLUDE_DIRS += -I$(USR_INC)/include/EGL \
            -I$(USR_INC)/include/drm \
            -I$(USR_INC)/include/gbm
else ifeq ($(MODULE_SELECT), drm-glesv2)
    SOURCES += ./module_select/native-state-drm.cpp
    CLIBS += -ldrm -lgbm -ludev
    CFLAGS += -DGLMARK2_USE_DRM -DGLMARK2_USE_GLESv2 -DGLMARK2_USE_EGL
    INCLUDE_DIRS += -I$(USR_INC)/include/EGL \
            -I$(USR_INC)/include/GLES2 \
            -I$(USR_INC)/include/drm \
            -I$(USR_INC)/include/gbm
else ifeq ($(MODULE_SELECT), wayland-gl)
    SOURCES += ./module_select/native-state-wayland.cpp
    CLIBS += -lwayland-client -lwayland-server -L./xdc_shell -lxdc-shell -L./wayland-egl -lwayland-egl
    CFLAGS += -DGLMARK2_USE_WAYLAND -DGLMARK2_USE_GL -DGLMARK2_USE_EGL
    INCLUDE_DIRS += -I$(USR_INC)/include/EGL -I./xdc_shell
    SUBDIRS += ./xdc_shell ./wayland-egl
else ifeq ($(MODULE_SELECT), wayland-glesv2)
    SOURCES += ./module_select/native-state-wayland.cpp
    CLIBS += -lwayland-client -lwayland-server -L./xdc_shell -lxdc-shell -L./wayland-egl -lwayland-egl
    CFLAGS += -DGLMARK2_USE_WAYLAND -DGLMARK2_USE_GLESv2 -DGLMARK2_USE_EGL
    INCLUDE_DIRS += -I$(USR_INC)/include/EGL \
            -I$(USR_INC)/include/GLES2 \
            -I./xdc_shell
    SUBDIRS += ./xdc_shell ./wayland-egl
else
    SOURCES +=
endif

（3）接下来可以看到有flavor_uselibs定义，这表示不同的模式依赖的库不一样，将依赖的库添加到CLIBS环境变量下。

（4）往下可以看到flavor_defines定义，这表示选择不同的模式时，代码中定义的宏定义。我的Makefile中相应的在CFLAGS

编译参数后添加，如：

'drm-gl' : ['GLMARK2_USE_DRM', 'GLMARK2_USE_GL', 'GLMARK2_USE_EGL'],

则Makefile添加到CFLAGS的变量如下：

 CFLAGS += -DGLMARK2_USE_DRM     -DGLMARK2_USE_GL     -DGLMARK2_USE_EGL

（5）还可以看到all_uselibs定义，这表示需要依赖的库有matrix-gl/glesv2、libpng-local、zlib-local、libjpeg-turbo-local、glad-gl/glesv2。这五个库都有相应的子目录分别是libmatirx、libpng、zlib、libjpeg-turbo、glad。所以只要在这五个目录下添加Makefile并且编译为*.a的静态库，在链接阶段链接到可执行文件即可。子Makefile的写法如下（以png为例）：

TOP_DIR = ..

SOURCES = $(wildcard ./*.c)
INCLUDE_DIRS = -I./ -I$(TOP_DIR)/include
TARGET = libpng.a
OBJECTS = $(patsubst %.c,%.o,$(SOURCES))

$(TARGET) : $(OBJECTS)
    $(AR) $(ARFLAG) $@ $^

$(OBJECTS) : %.o : %.c
    $(CC) -c $(CFLAGS) $< -o $@ $(INCLUDE_DIRS)

.PHONY : clean
clean:
    rm -rf $(TARGET) $(OBJECTS)

那么主Makefile的CLIBS环境变量就可以添加这几个库

CLIBS = -L./libmatrix/ -lmatrix -L./libpng -lpng -L./zlib -lzlib -L./glad -lglad -L./libjpeg-turbo -ljpeg-turbo -lm -ldl -lrt -ljpeg

到这里glmark2主要的编译框架已经完成，后面就是有编译报错修改下即可。

目前在我的板子上只跑了drm-glesv2模式，wayland模式还没测试成功。如果哪位仁兄将wayland模式跑起来，可以在github上提交。

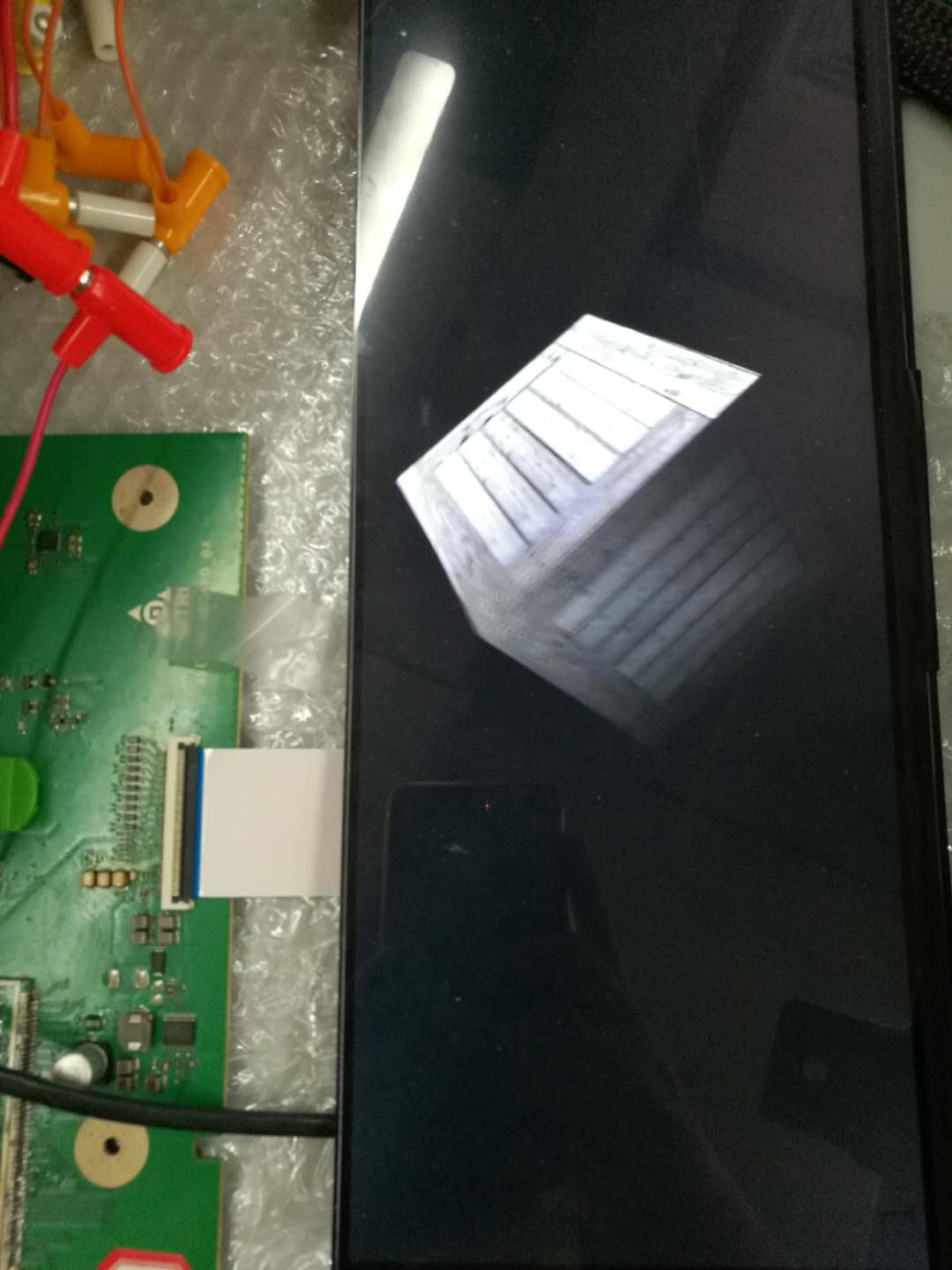

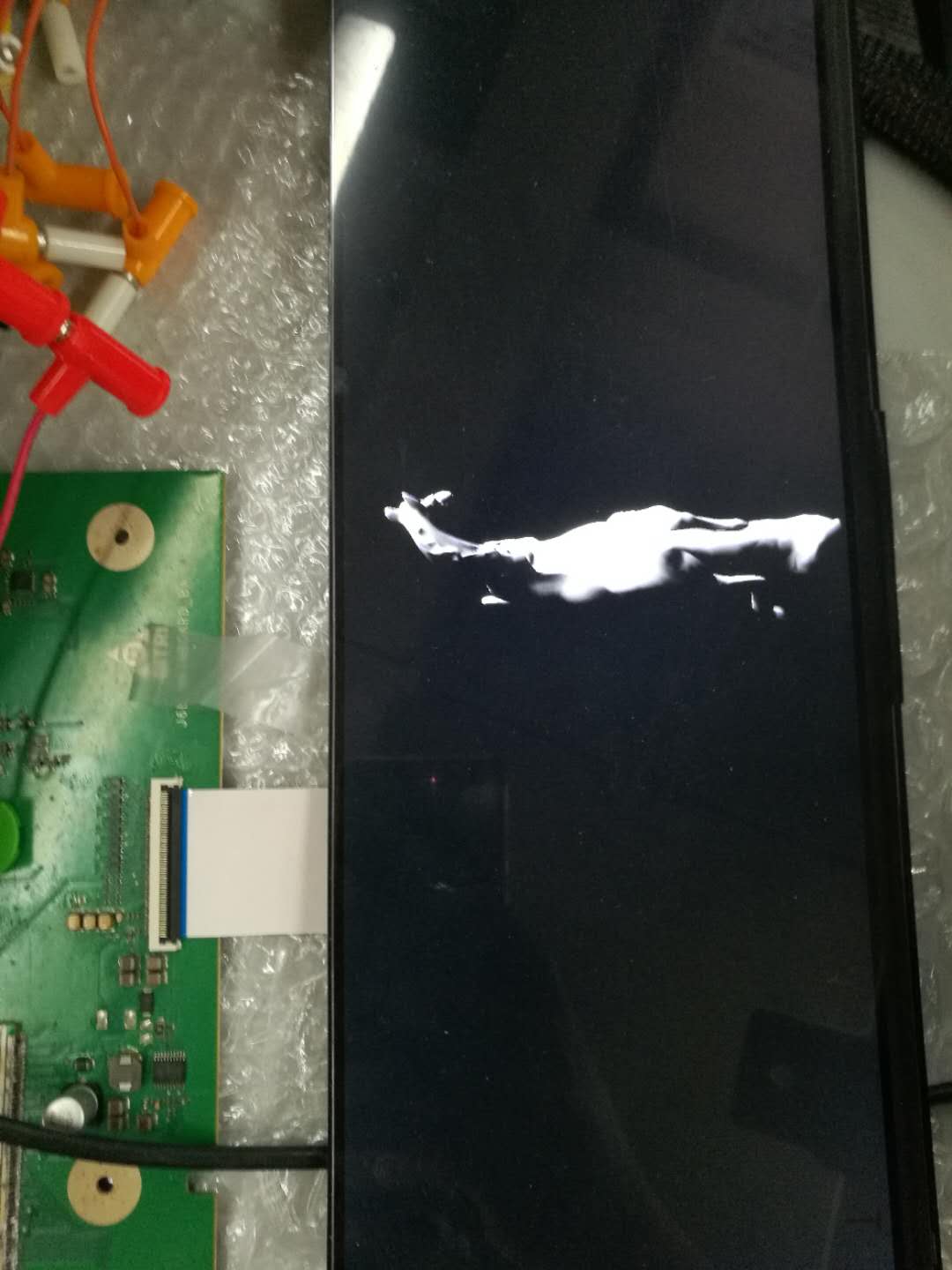

运行及结果：

[root@x glmark2_arm]# ./glmark2_arm
failed to load module: /usr/lib/gbm/gbm_dri.so: cannot open shared object file: No such file or directory
failed to load module: /usr/lib/gbm/gbm_gallium_drm.so: cannot open shared object file: No such file or directory
loaded module : gbm_pvr.so
found valid GBM backend : gbm_pvr.so
PVR:(Error): Couldn't load WS module libpvrws_WAYLAND.so [0, ]
PVR:(Error): Couldn't load WS module libpvrws_WAYLAND.so [0, ]
=======================================================glmark2 2017.07
=======================================================OpenGL InformationGL_VENDOR:     Imagination TechnologiesGL_RENDERER:   PowerVR SGX 544MPGL_VERSION:    OpenGL ES 2.0 build 1.14@3699939 (MAIN)
=======================================================
[build] use-vbo=false: FPS: 60 FrameTime: 16.667 ms
[build] use-vbo=true: FPS: 60 FrameTime: 16.667 ms
[texture] texture-filter=nearest: FPS: 60 FrameTime: 16.667 ms
[texture] texture-filter=linear: FPS: 60 FrameTime: 16.667 ms
[texture] texture-filter=mipmap: FPS: 60 FrameTime: 16.667 ms
[shading] shading=gouraud: FPS: 60 FrameTime: 16.667 ms
[shading] shading=blinn-phong-inf: FPS: 60 FrameTime: 16.667 ms
[shading] shading=phong: FPS: 60 FrameTime: 16.667 ms
[shading] shading=cel: FPS: 60 FrameTime: 16.667 ms
[bump] bump-render=high-poly: FPS: 60 FrameTime: 16.667 ms
[bump] bump-render=normals: FPS: 60 FrameTime: 16.667 ms
[bump] bump-render=height: FPS: 59 FrameTime: 16.949 ms
[effect2d] kernel=0,1,0;1,-4,1;0,1,0;: FPS: 60 FrameTime: 16.667 ms
[effect2d] kernel=1,1,1,1,1;1,1,1,1,1;1,1,1,1,1;: FPS: 20 FrameTime: 50.000 ms
[pulsar] light=false:quads=5:texture=false: FPS: 60 FrameTime: 16.667 ms
[desktop] blur-radius=5:effect=blur:passes=1:separable=true:windows=4: FPS: 30 FrameTime: 33.333 ms
[desktop] effect=shadow:windows=4: FPS: 59 FrameTime: 16.949 ms
[buffer] columns=200:interleave=false:update-dispersion=0.9:update-fraction=0.5:update-method=map: FPS: 30 FrameTime: 33.333 ms
[buffer] columns=200:interleave=false:update-dispersion=0.9:update-fraction=0.5:update-method=subdata: FPS: 30 FrameTime: 33.333 ms
[buffer] columns=200:interleave=true:update-dispersion=0.9:update-fraction=0.5:update-method=map: FPS: 39 FrameTime: 25.641 ms
[ideas] speed=duration: FPS: 60 FrameTime: 16.667 ms
[jellyfish] <default>: FPS: 60 FrameTime: 16.667 ms
[terrain] <default>: FPS: 0 FrameTime: inf ms
[shadow] <default>: FPS: 20 FrameTime: 50.000 ms
[refract] <default>: FPS: 10 FrameTime: 100.000 ms
[conditionals] fragment-steps=0:vertex-steps=0: FPS: 60 FrameTime: 16.667 ms
[conditionals] fragment-steps=5:vertex-steps=0: FPS: 60 FrameTime: 16.667 ms
[conditionals] fragment-steps=0:vertex-steps=5: FPS: 60 FrameTime: 16.667 ms
[function] fragment-complexity=low:fragment-steps=5: FPS: 60 FrameTime: 16.667 ms
[function] fragment-complexity=medium:fragment-steps=5: FPS: 60 FrameTime: 16.667 ms
[loop] fragment-loop=false:fragment-steps=5:vertex-steps=5: FPS: 60 FrameTime: 16.667 ms
[loop] fragment-steps=5:fragment-uniform=false:vertex-steps=5: FPS: 60 FrameTime: 16.667 ms
[loop] fragment-steps=5:fragment-uniform=true:vertex-steps=5: FPS: 60 FrameTime: 16.667 ms
=======================================================glmark2 Score: 50
=======================================================

这篇关于glmark2 GPU 跑分工具移植到arm实机上运行的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/979189。
