5G/4G:空口帧结构之帧、子帧、时隙、符号、RB。

2024-05-09 00:48
文章标签 结构 符号 4g 5g 空口 rb 时隙

本文主要是介绍5G/4G:空口帧结构之帧、子帧、时隙、符号、RB。,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

5G引入了参数集的概念,针对不同环境选择不同的参数集大大增加了通信的灵活性。

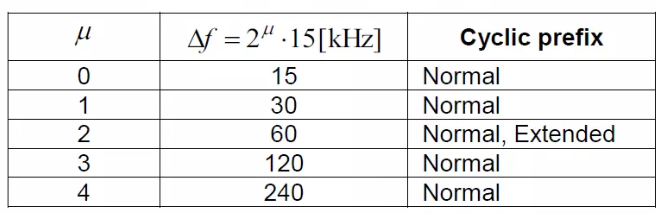

子载波:不同参数集下,子载波间隔的变化,在上一篇中做了比较详细的介绍。

帧结构

帧(Frame)的时间仍然是10ms,分为10个子帧(Subframe),编号为#0~#9,每个子帧时间为1ms,一个时隙所包含的OFDM符号数为14个(normal cp),每一帧又可以分为两个半帧(half-frame),编号为#0和#1,#0半帧包括子帧#0~#4,#1半帧包括子帧#5~#9,其中符号、时隙、子帧、帧的关系如下所示:

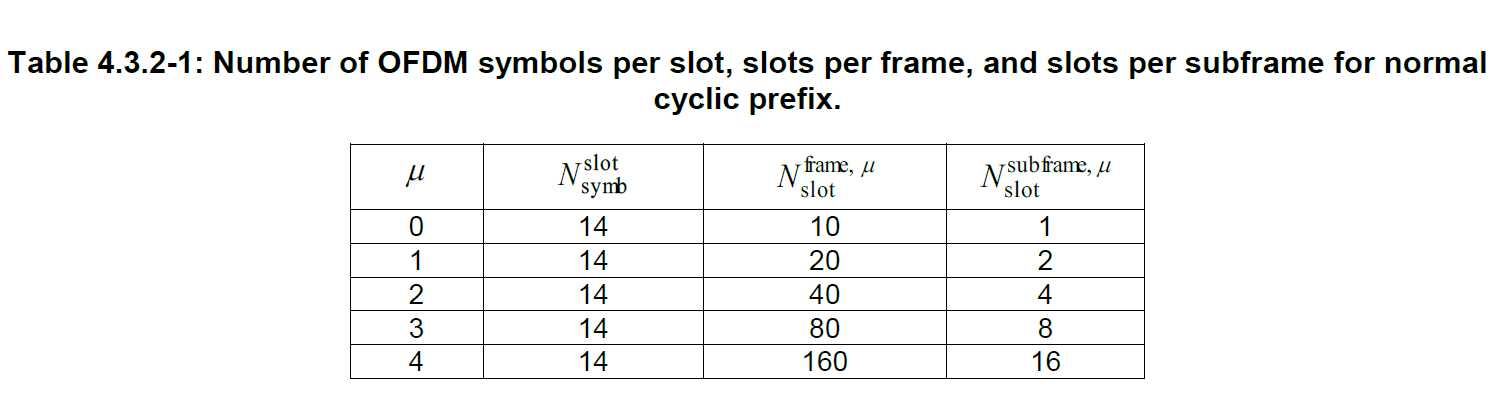

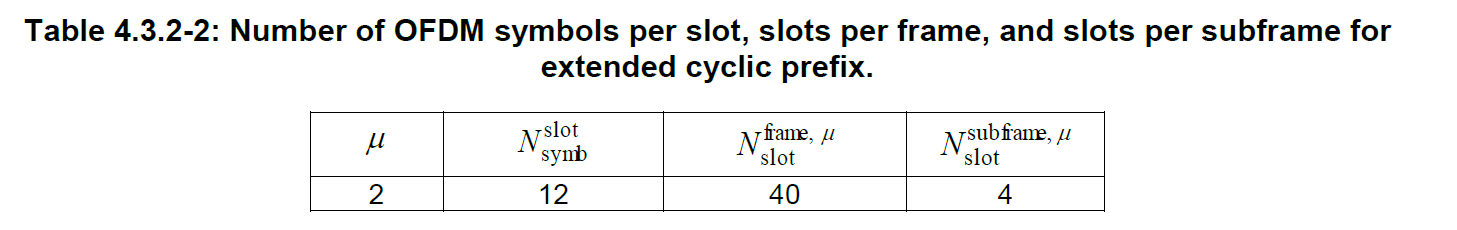

第一个表格和第二个表格分别对应正常型CP和扩展型CP情况下的各参数关系,第1列表示不同的参数集标号,第4列表示不同参数集下每个子帧包含的时隙数,第3列表示一帧所包含的时隙数,第2列表示每个时隙中的符号个数。可以看出每个slot包含的符号数不变,但是一个子帧包含的slot发生了变化,也就是不同的参数集下,符号长度发生变化,导致可以容纳的时隙数目发生变化。可以大致看出协议的思路是想让slot作为基本的处理单元,来适应不同的场景。

上下行配比:

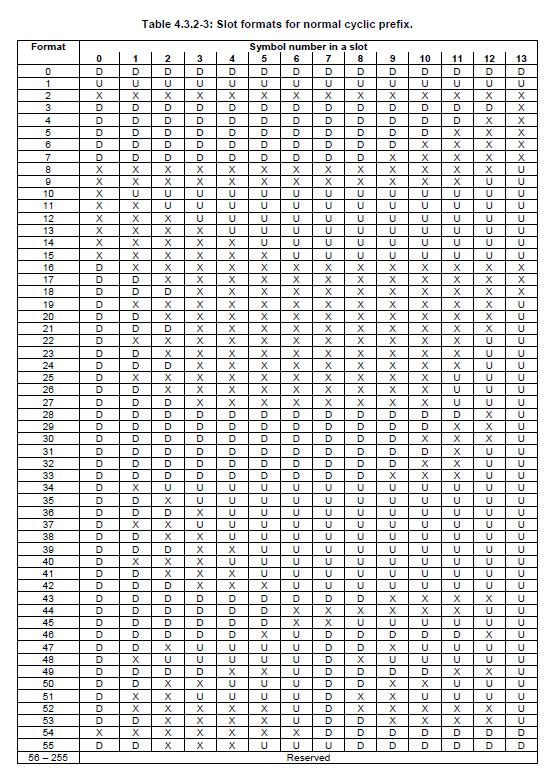

其中D表示下行链路,UL表示上行链路,X表示可灵活配置(flexible),可以看出5G的时隙格式具有更好的灵活性,例如在上行链路传输繁忙时采取格式10的全上行配置。在上下行配置上,5G相比4G有了很大的宝不同。4G中,上下行的设置,是以子帧作为单位的,包括上行子帧、下行子帧和特殊子帧。但是5G中,上下行的配置,变为了以符号作为单位,上下行的转换间隔大大的缩短了。5G空口资源的处理,是更多的以符号作为单位还是以slot作为单位还需要进一步确认。

RB

50M带宽下,子载波间隔15kHz时,最大RB数目275个,跟LTE中20M带宽100个RB一样,每个RB的子载波个数为12个。子载波间隔30kHz时,最大带宽100M,对应最大RB数目275个,每个RB的子载波个数依然是12个,不过是每个RB的实际带宽扩大了一倍。由此可见,不同的参数配置下,变化的是子载波的间隔,每个RB占用的子载波个数不变。
