4层架构解代码耦合（图）

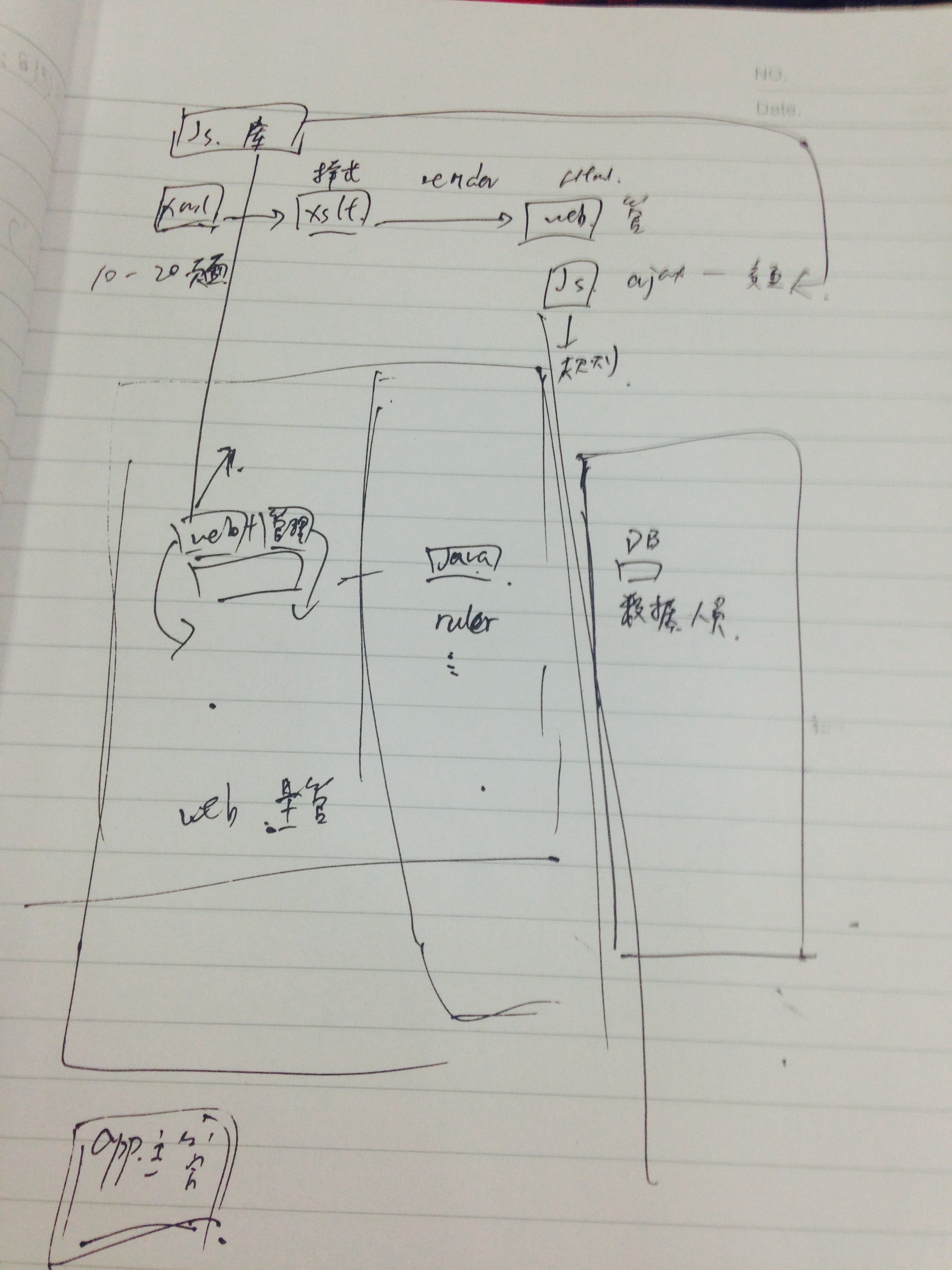

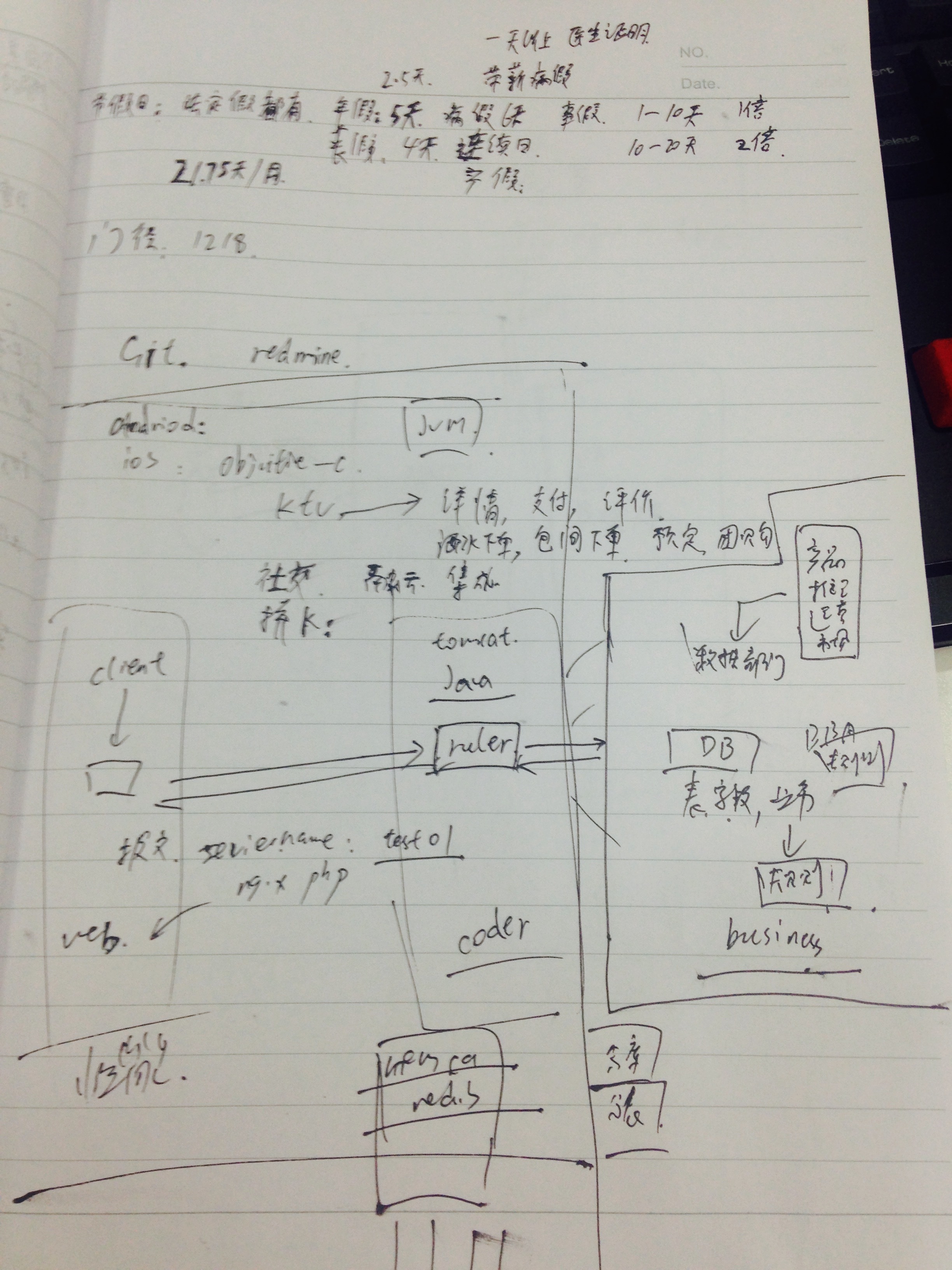

以SaaS服务架构的第4级成熟度为前提，现在我们给出了4层架构，从顶至底依次是呈现层、调度层、业务层、和数据层。

1、呈现层：使用的客户端可能都浏览器，也可能是本地客户端。如果是浏览器，则包括Web界面技术、交互技术等，具体地说，包括HTMl5技术、CSS3技术、Ajax技术等。如果是软件客户端，则包括远程桌面技术、软件交互技术等。

2、调度层：分布式系统的特性之一。该层首先负责识别每个用户请求，并对每个请求进行AAA认证，然后根据后端业务处理服务器的负载及其业务特征进行合理的调度。通过这样的架构，SaaS平台可以横向扩展。此外，在存储、缓存等方面，为了满足平台的横向扩展需求，该层也必须具有良好的可扩展性。

3、业务层：业务层负责接收调度层转发过来的请求，并执行真正的业务逻辑。一般来说，业务逻辑再怎么复杂，也足以转载在一台服务器上。因此，业务层实际是由一排对等的服务器组成的，每台服务器都执行相同的业务逻辑。

4、数据层：数据库集群用于处理存储关系性很强并且对事务性要求很高的业务数据，这类数据往往很难采用NoSQL解决，因此目前还不得不借助传统的数据库集群技术来解决，主要是根据业务特征制定数据拆分方案。同时，分布式数据库用于存放海量但关系性不强的数据，例如用户的操作日志等。
