单臂路由作为CCNA的重点之一，有着非常重要的地位。这几年随着设备的更新，已经不太用二层交换和路由器所组成的单臂路由了，三层交换机配合二层交换机的拓扑，已经成为主流，这里先说道这里，回到主题

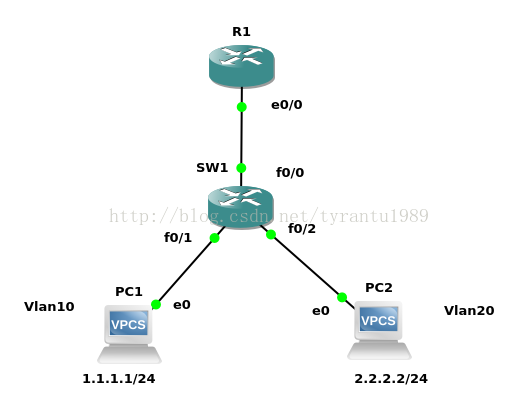

看拓扑：
PC1和PC2属于不同vlan，最终需要PC1和PC2能互通。
Vlan配置和IP的配置我这里省略了，不懂的可以看一下之前的博客。
我这里贴一下预配置检查
SW1#sh vlan-s bri
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/0, Fa0/3, Fa0/4, Fa0/5
Fa0/6, Fa0/7, Fa0/8, Fa0/9
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/15
10 VLAN0010 active Fa0/1
20 VLAN0020 active Fa0/2
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
vlan配完，测试PC1与PC2不通，这个肯定是不通的，PC的网关也没有，就算没有Vlan也通不了。。。。。
看单臂路由配置：
思路：通过R1交换功能，来实现路由
1、SW1需要把两个vlan的信息传输出去，那就是承载不同vlan的信息，自然需要Trunk
SW1(config)#int f0/0
SW1(config-if)#sw mo tr
*Mar 1 00:47:26.587: %DTP-5-TRUNKPORTON: Port Fa0/0 has become dot1q trunk
SW1(config-if)#sw tr enc dot
SW1(config-if)#no sh
2、R1接口配置，通过子接口配置单臂路由
要起子接口，父接口必须先开启
R1(config)#int e0/0
R1(config-if)#no sh
//vlan10 对应e0/0.10，这个.10只是个名字
R1(config-if)#int e0/0.10
R1(config-subif)#ip add 1.1.1.100 255.255.255.0
配置ip报错，查看以下报错信息，他告诉我必须先配置封装协议，才能实现IP Routing功能。
% Configuring IP routing on a LAN subinterface is only allowed if that
subinterface is already configured as part of an IEEE 802.10, IEEE 802.1Q,
or ISL vLAN.
配置封装
R1(config-subif)#encapsulation dot1Q ?
<1-4094> IEEE 802.1Q VLAN ID
后面还需要跟所对应的Vlan ID
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip add 1.1.1.100 255.255.255.0
R1(config-subif)#no sh
R1(config-subif)#exi
第一个子接口配置完成，接下来第二个
R1(config)#int e0/0.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip add 2.2.2.100 255.255.255.0
R1(config-subif)#no sh
查看以下R1的路由表
R1#sh ip rou
Gateway of last resort is not set
1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, Ethernet0/0.10
2.0.0.0/24 is subnetted, 1 subnets
C 2.2.2.0 is directly connected, Ethernet0/0.20
可以发现，子接口的网段已经被添加进了路由表，然后给PC1和2配置网关。
-------------------------------------------------------------------------------------------------------------------
好了，这时候你就会发现，PC1和PC2能互通了。网上的其他教程基本也就到这里结束了，嘿嘿，我告诉你，这里才只是开始。有没有想过这样一个问题，PC1是属于VLan10，PC2是属于vlan20，路由器只是简单的转发么？不是说不同Vlan，会有TAG么？他到底是怎么做到的呢？我来简单的证明一下，工具自然是wireshark。我要抓SW1 f0/0《==》R1 e0/0这条线路。
实验步骤和思路：从PC1pingPC2，PC2会收到ICMP请求，PC1会收到ICMP回复。（贴图不是很方便，我就把步骤和结果写的详细一下）
我从PC1就发一个ICMP包给PC2，从抓包的结果上看，可以看到两条从1.1.1.1发送给2.2.2.2的ICMP request，（这个应该可以理解，PC1先发给R1，R1再发给PC2，所有请求有两条），发现再原地址后面添加8个字节802.1Q virtual lan数据，里面有两个字节是用来表示VlanID的，第一个报文显示的是10（从PC1发送给R1），第二个显示的是20（从R1发送给PC2），从这里我们可以发现，R1收到从PC1发送的数据报文已经，会解封装，然后再重新封装发出，他会对这个vlan的值进行修改。我假设一下过程，R1收到数据包，拆掉vlan TAG标记，然后查询到路由，因为路由是从子接口学习到的，而子接口已经绑定了vlan，（不明白的回顾一下之前的配置）所以会重新打上vlan TAG标记，发送出去。
可以有些细节讲的不太对，大致应该就是这样。
-----------------------------------------------------------------------------------------------------------------
单臂路由最常见的就在这里了，但是接下来我还要讲第二种。我先配，配玩再说为什么会出现第二种，这里需要把R1改成一个三层交换机，起名叫做SW2
其他配置都不动，我们单单配置SW2
1、讲f0/0配置为Trunk
SW2(config)#int f0/0
SW2(config-if)#switchport trunk encapsulation dot
SW2(config-if)#no sh
SW2(config-if)#end
配置完查看一下
SW2#sh int tru
Port Mode Encapsulation Status Native vlan
Fa0/0 on 802.1q trunking 1
Port Vlans allowed on trunk
Fa0/0 1-1005
Port Vlans allowed and active in management domain
Fa0/0 1
Port Vlans in spanning tree forwarding state and not pruned
Fa0/0 1
2、添加Vlan
SW2#vlan da
SW2(vlan)#vlan 10
VLAN 10 added:
Name: VLAN0010
SW2(vlan)#vlan 20
VLAN 20 added:
Name: VLAN0020
SW2(vlan)#exi
APPLY completed.
Exiting....
给Vlan配置IP，作为该Vlan所有终端的网关
SW2#conf t
Enter configuration commands, one per line. End with CNTL/Z.
SW2(config)#int vlan 10
SW2(config-if)#ip add 1.1.1.100 255.255.255.0
SW2(config-if)#no sh
SW2(config-if)#int vlan 20
SW2(config-if)#ip add 2.2.2.100 255.255.255.0
SW2(config-if)#no sh
SW2(config-if)#end
----------------------------------------------------------------------------------------------------------------
注意：
1、可以发现我这里并没有创建Vlan，我只是int vlan xx，再某些机器上，你输入这条命令的时候他会自动为你创建vlan，但是并不是全部，而且有的机器根本就不支持（包括通过vlan xx创建vlan）。
2、我是用的GNS3做的第二个实验，我就发现一个BUG，你可以看出来我的机器是支持int vlan这条命令的，但是实际上查看vlan的时候，你是看不到这几个vlan的，所以我建议，还是先手动创建好vlan，做完最后再检查一下，以防万一。
*如果你忘记了创建vlan但是上面的命令你都成功配完了，我可以提供一个排查思路，去检查接口，sh ip int bri，去看vlan的接口你会发现，status是up但是protocol是down，等你创建好vlan，protocol就up了。
------------------------------------------------------------------------------------------------------------------
vlan配置完毕，查看一下路由表，如果显示没有路由只有ARP table，记得开启路由功能
SW2#sh ip rout
Gateway of last resort is not set
1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, Vlan10
2.0.0.0/24 is subnetted, 1 subnets
C 2.2.2.0 is directly connected, Vlan20
这时候就配置完成了，PC1和PC2就能通信了。
-----------------------------------------------------------------------------------------------------------------
方法二和方法一，异曲同工。一个给vlan配置ip，一个给接口配置ip，乍一看，差不多么，不就换了一个三层交换机么。其实仁者见仁，智者见智。现在大部分公司架构，介入层，核心层，转发层（或者防火墙），核心层是用来转发数据的，大部分用的都是三层交换设备，而再上一层转发曾，往往接的都是防火墙，主要就是同外部通信的，而且三层交换设备，相较于路由器而且，更加多变，吞吐量比老款的纯路由器高很多（这个我没有考证，网上是这么说的，而且我觉得这点不是很对。。。）反正就这样，大家还是实际考虑为主。
-------------------------------------------------------------------------------------------------------------------
你以为到这里就结束了？no no no今天还有一个点，直接看图
设置如下，就问一个问题PC0和PC1通不通
PC0 ip：1.1.1.1/24
PC1 ip：1.1.1.2/24
Switch0 f0/1 vlan10 mode access f0/2 vlan10 mode access
Switch1 f0/1 vlan20 mode access f0/2 vlan20 mode access
没了 没有Trunk 什么也没有 到底通不通？
自然是通，为什么？不是不同的Vlan么？
注意，Vlan只是划分本地的路由条目，多个vlan建立在一台交换机上的时候，他是通过将接口的mac地址进行划分，但是并不会加上Vlan Tag，VLAN TAG只会在你配置了封装协议之后也就是起了Trunk以后，进行添加。而我这里没有Trunk，自然也就不会有Vlan TAG（dot1q），switch0 发现f0/2也是vlan10，自然会把同属于vlan10的f0/1接口收到的数据转发出去，通过抓包会发现就是一个普通的数据包，没有关于vlan的信息，switch1也是同样。
总结一句话：vlan划分本地接口！！！
假设配了Trunk会怎么样呢？那就不会通了，因为通过Trunk发出去以后就会带上Vlan TAG，而两个路由器的Vlan ID不一样，自然是不会通的。假如我再改一下，把两个SW的vlan号改成一样的，试一下，会不会通呢？能通。就是因为vlan id相同了。可以发现Vlan并不能控制外部划分，只能控制内部，一旦数据发出以后，就是通过vlan id来区分。拥有相同的vlan id，就能通信了。这里说一下，dot1q的vlan Tag是打在二层数据帧，目标地址+源地址+type之后的8位。
-----------------------------------------------------------------------------------------------------------------
好了，这里讲了这么这么多，很重要，都是要掌握的，没有只需要了解的，掌握的越深刻越好。下一次，就是STP了，这个也很重要的。。。。。。
