AD中room使用与多通道

Room与规则

Room是AD软件中PCB设计的一种设计对象,其主要含义是定义一个局部元件集合摆放的相对关系。Room与多通道配合使用加快设计速度

Room的规则设置——元器件间不同线宽的设置

说明:AD软件在将原理图更新到PCB时就会自动生成room

关键:使用的规则查询语句WithinRoom(room名称)

给元器件设置room

  • 先选中需要添加room的元器件
  • 点击 Design >> Rooms >> Create Rectangle Room from selected components

设置线宽规则

  • 点击Design >> Rules,给两个room分别设置不同的线宽规则。这里需要使用到规则查询语句(WithinRoom)来筛选room对象

  • 布线查看规则设置效果

同理如需设置其他规则,各行设置即可。只要在规则筛选中使用WithinRoom来限制规则作用的对象



多通道使用

适用范围:具有相似布局布线的电路。如:4X4矩阵键盘、多路智能开关

说明:使用多通道先需要先了解层次电路的设计与使用。有两个概念需要知道——Sheet Symbol、Sheet Entry。Sheet Symbol为层次电路图中的顶层图纸,Sheet Entry为Sheet Symbol上的端口。

Sheet Symbol与Sheet Entry

Repeat关键字(没有大小写之分):repeat是重复的意思,可以对Sheet Symbol、Sheet Entry使用此关键字。实现的功能就是能够复制对象。

  • Sheet Symbol使用Repeat格式:repeat(sheet名称,1,复制的数量)

其中sheet名称就是底层电路原理图文件名称

如:repeat(sheet1,1,3)  //对sheet1复制3份

  • Sheet Entry使用Repeat格式:repeat(Sheet Entry名称)

注意:Sheet Entry使用repeat会根据sheet symbol被复制份数自动复制相同份数

如:repeat(Row)  //根据Sheet Symbo复制数量,复制同样的数量

对于带总线的多通道需要注意:

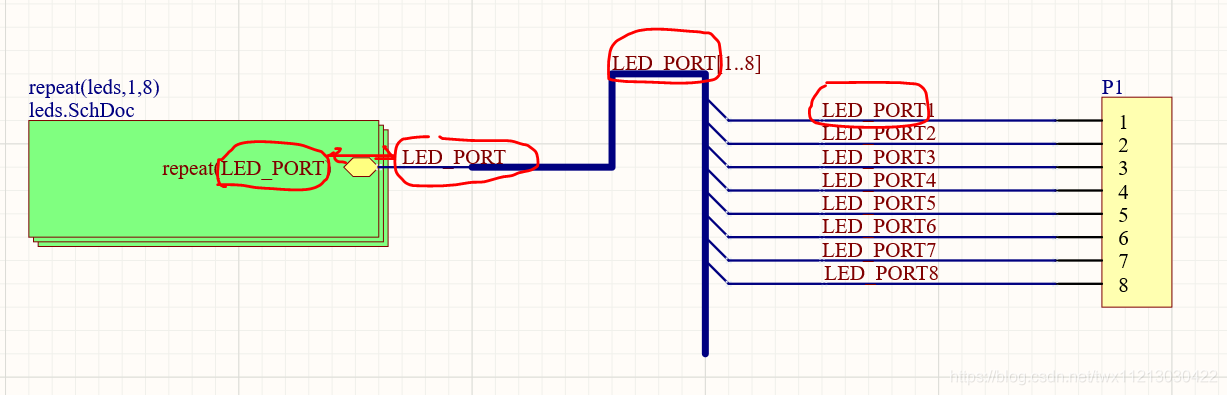

总线标号需要与port端口号名称一致,Sheet Entry引脚的线需要添加网络标号这个标号与Sheet Entry名称一致。而总线的其他分支前缀就是Sheet Entry名称。如下图所示:



编译工程,然后更新原理图到PCB文件

首先先完成一个room中的布局布线,然后可以像WPS中的格式刷一样使用Copy Rooms Formats工具来快速完成其他room中的布局布线。具体操作请观看以下视频:

room快速布线.mp4
