目录
Route Guide布线
等长线布线
其他方法
Route Guide布线
打开PCB ActiveRoute窗口

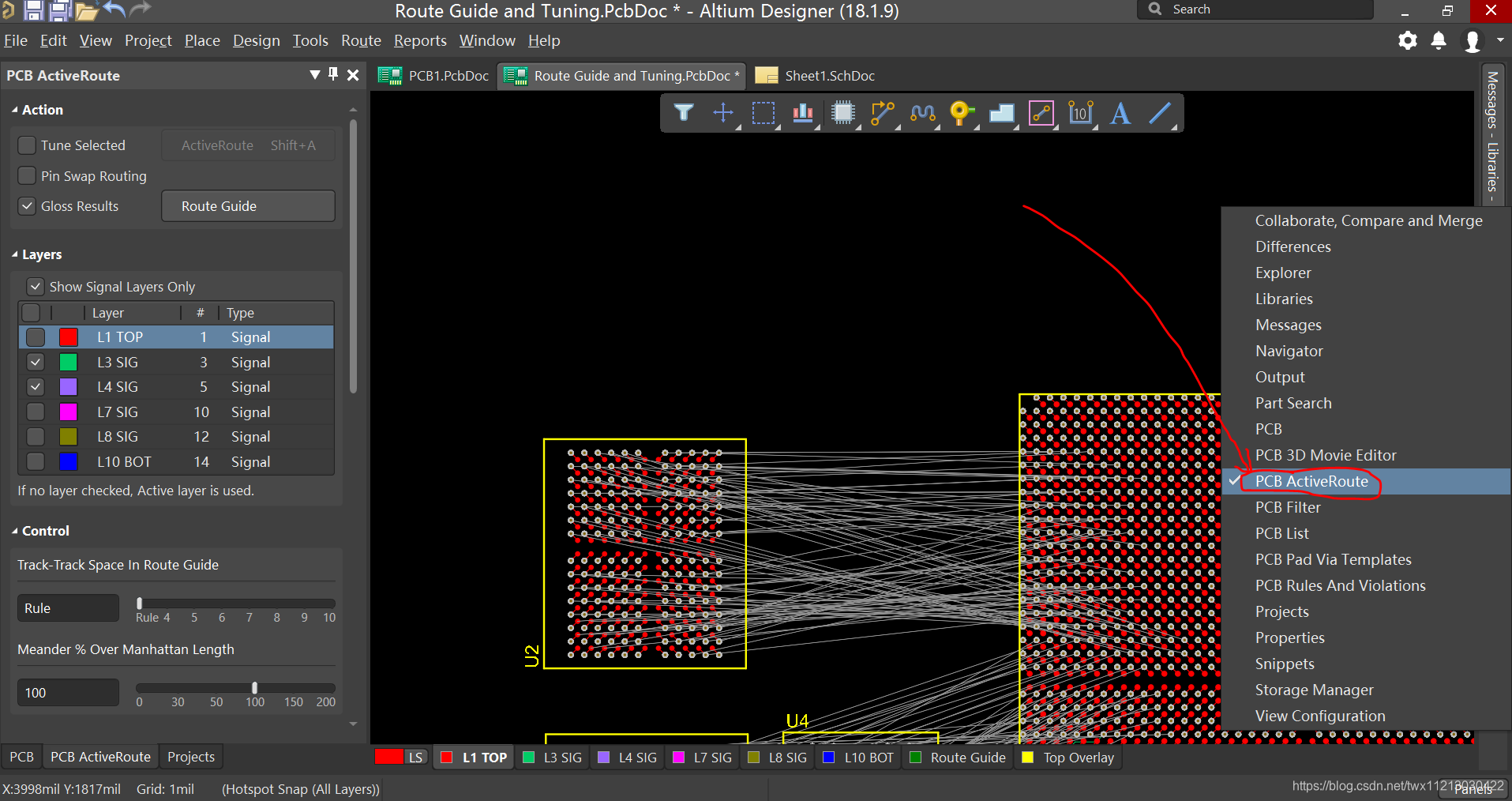

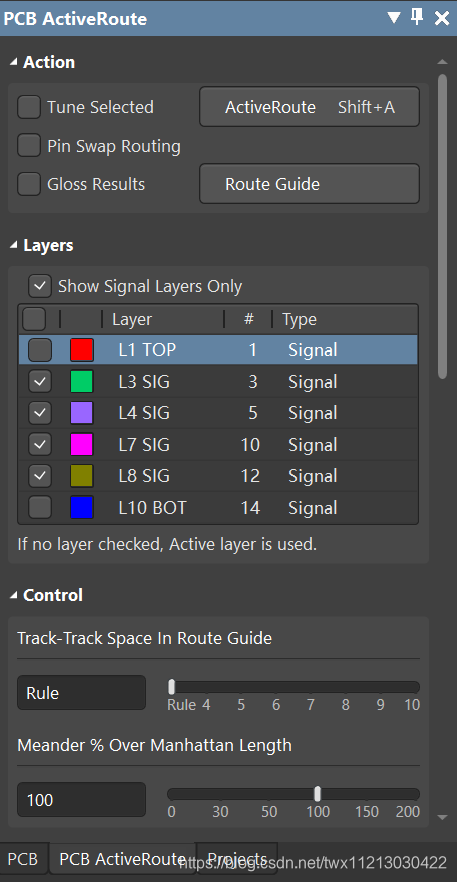

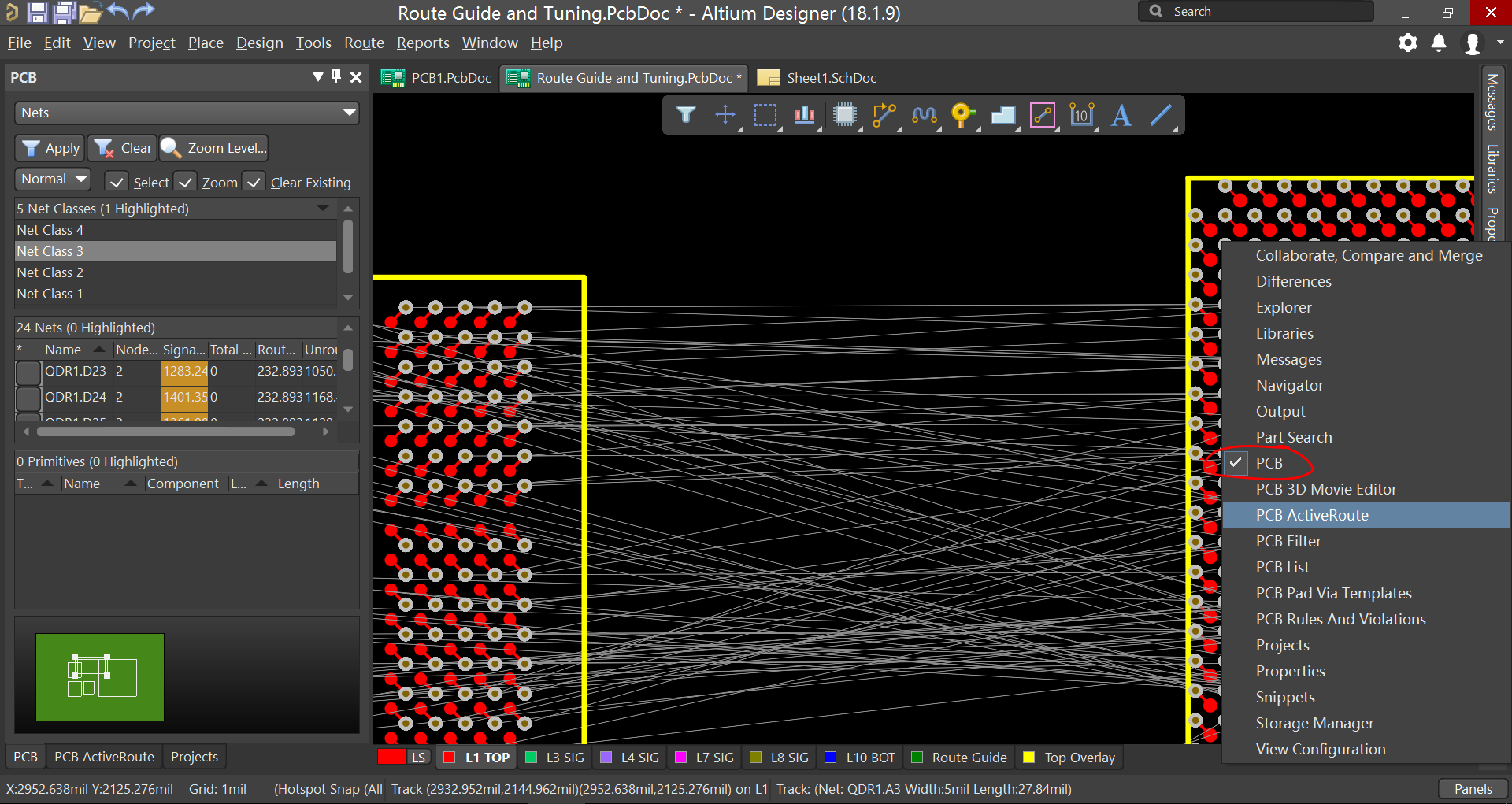

点击AD18界面的右下角Panels >> PCB ActiveRoute，打开PCB ActiveRoute窗口
选择飞线

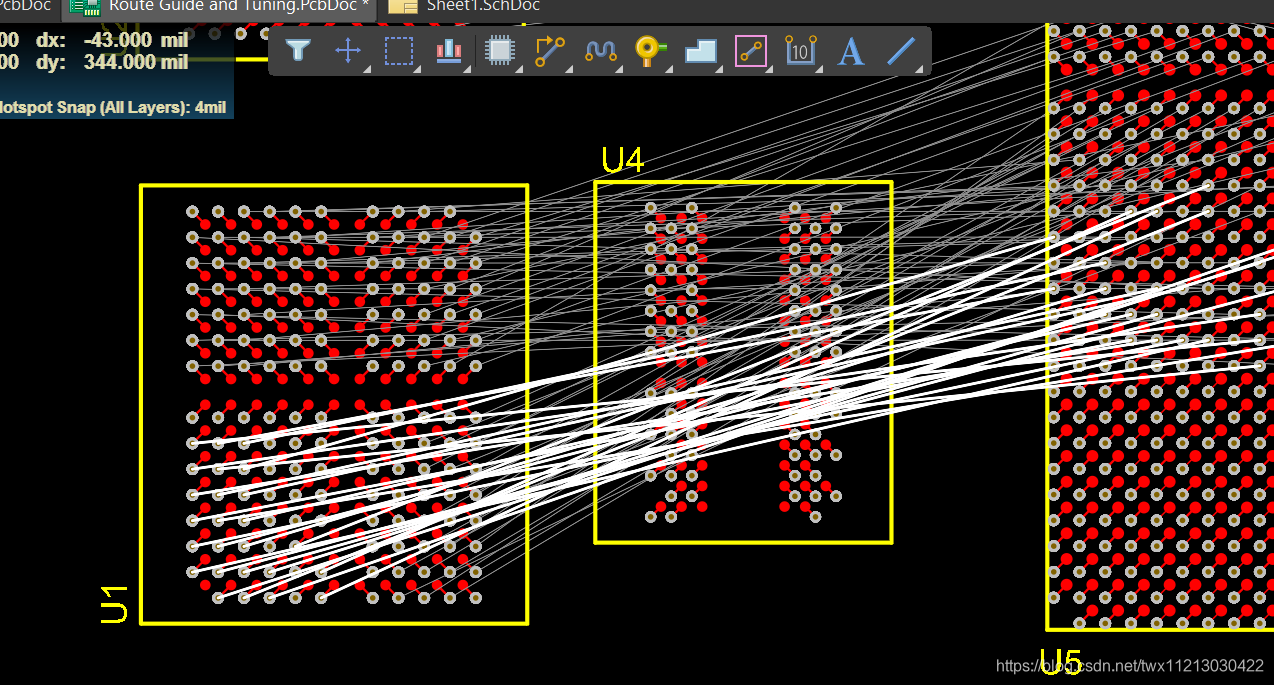

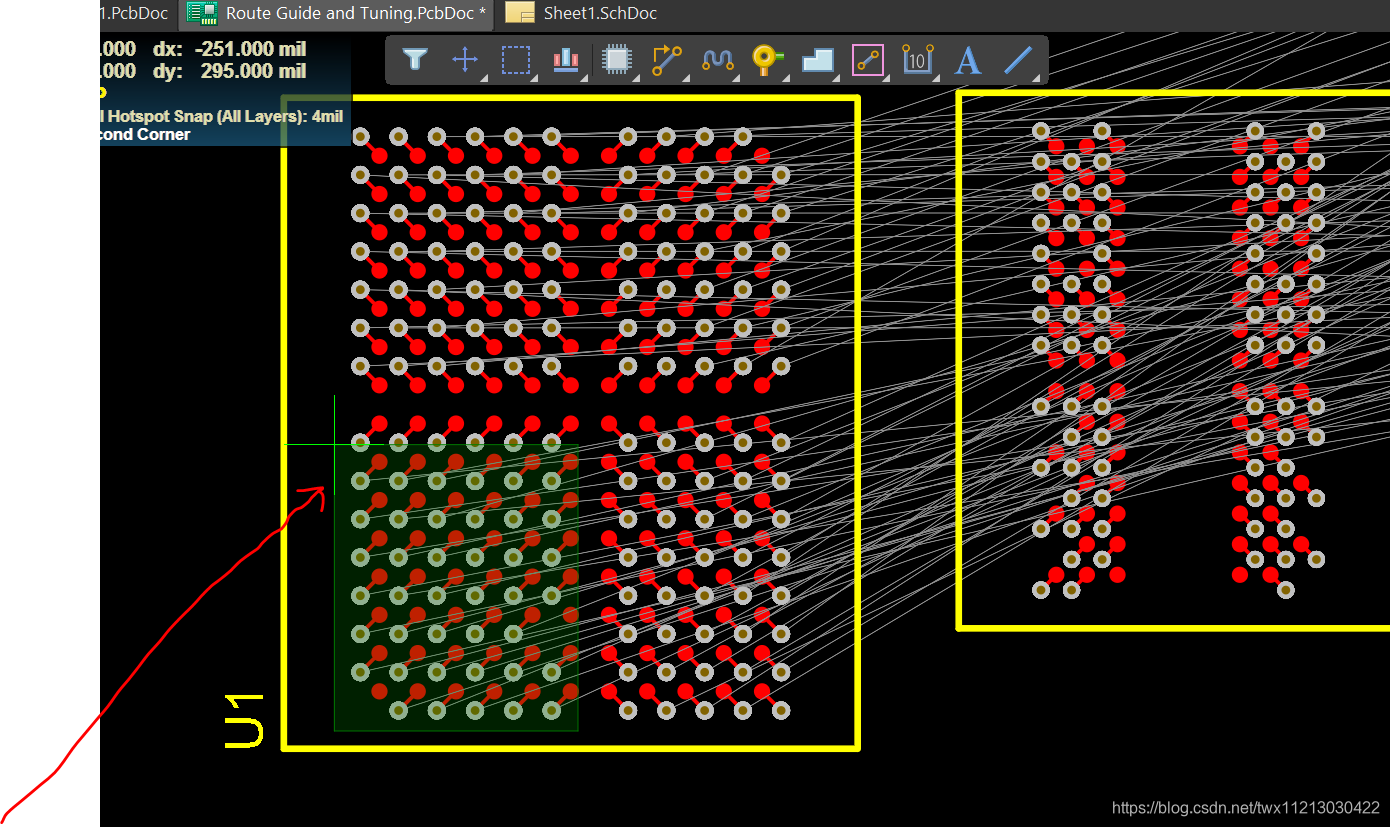

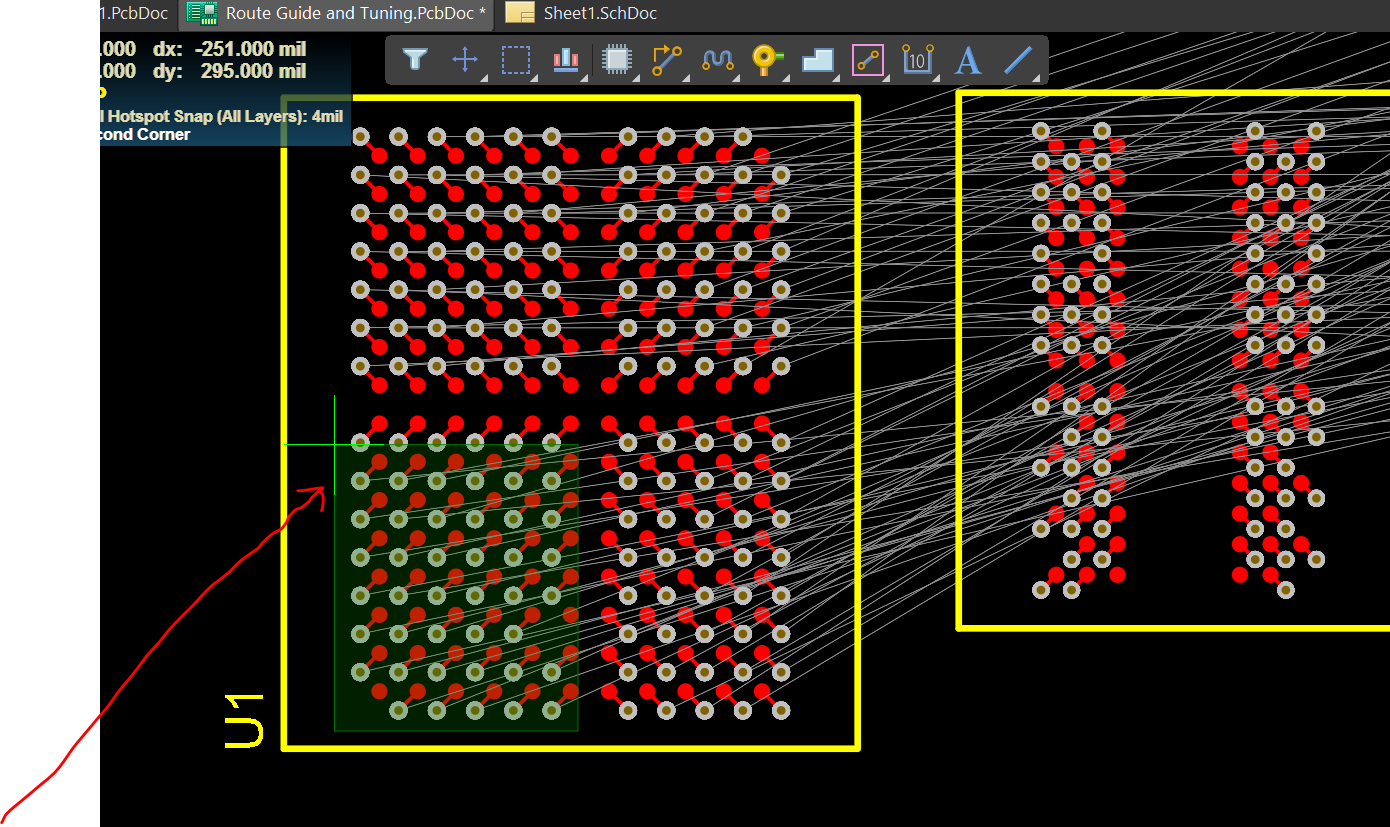

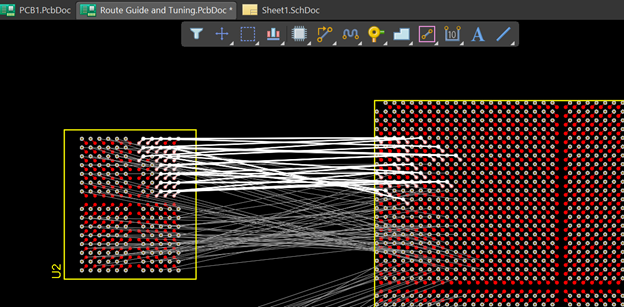

在PCB编辑窗口中按住Alt并按住鼠标左键，从右向左拖出一个矩形窗口(绿色的)将U1左下角部分飞线全部选中。
选择在哪层布线

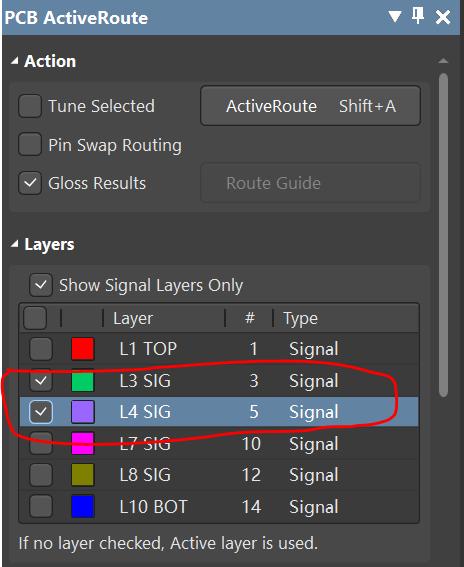

在PCB ActiveRoute窗口中的Layers区域选中L7 SIG层
绘制布线“路径”

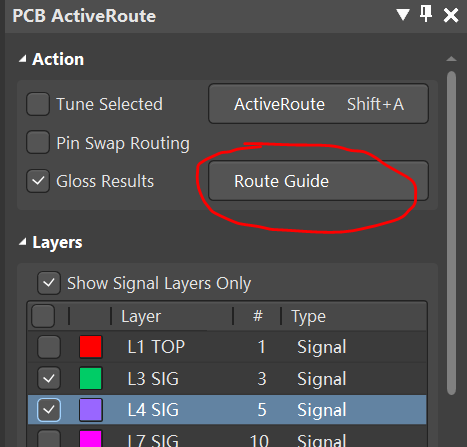

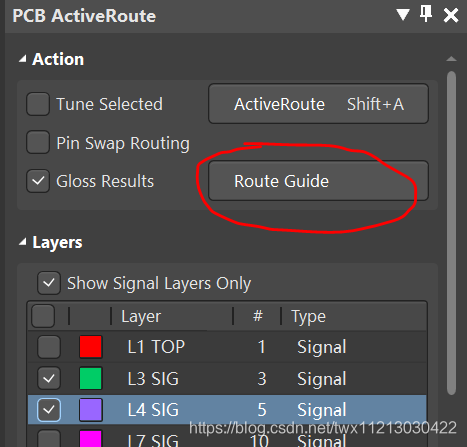

在PCB ActiveRoute窗口中Action区域点击Route Guide按钮。

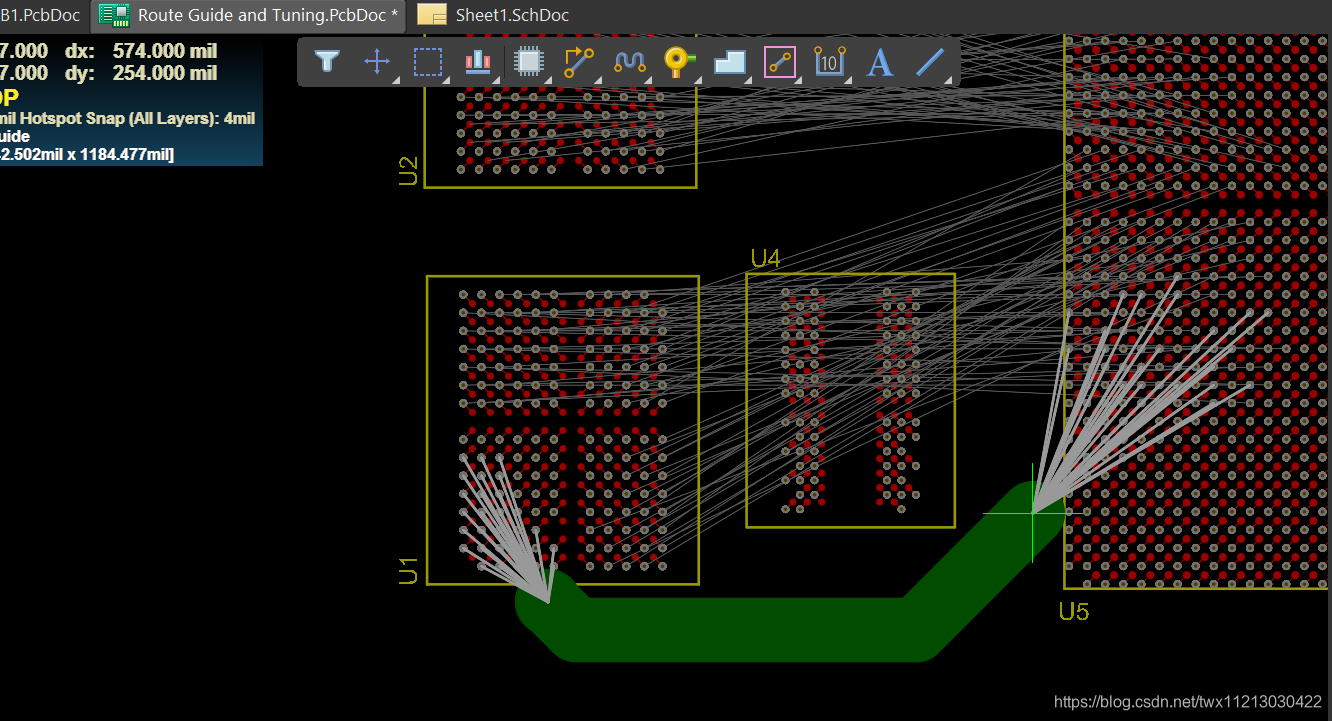

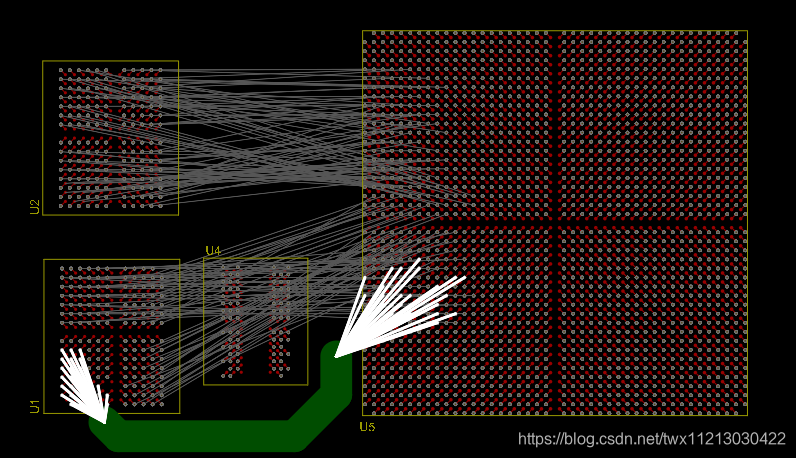

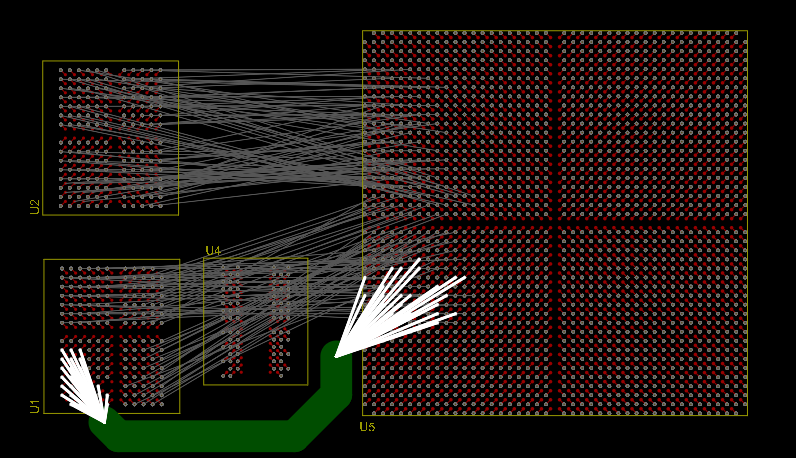

在PCB编辑区域绘制信号线布线“路径”
注意：可以通过按上下箭头按键来增加、减少“路径”宽度
执行ActiveRoute命令

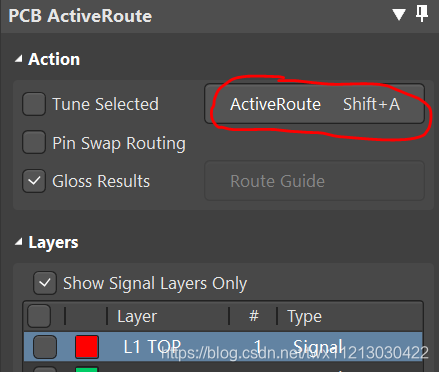

在PCB ActiveRoute窗口中Action区域点击ActiveRoute按钮，执行ActiveRoute布线命令
AD18界面的底部可以查看命令执行进度

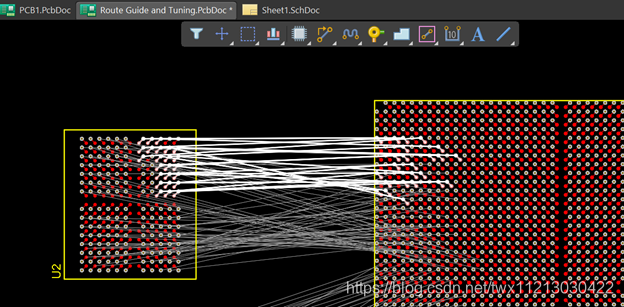

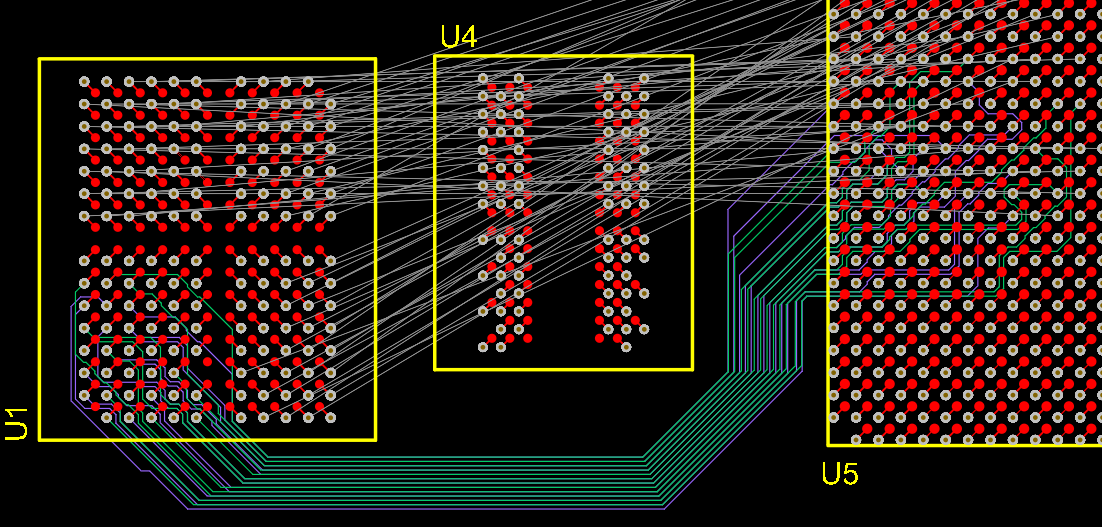

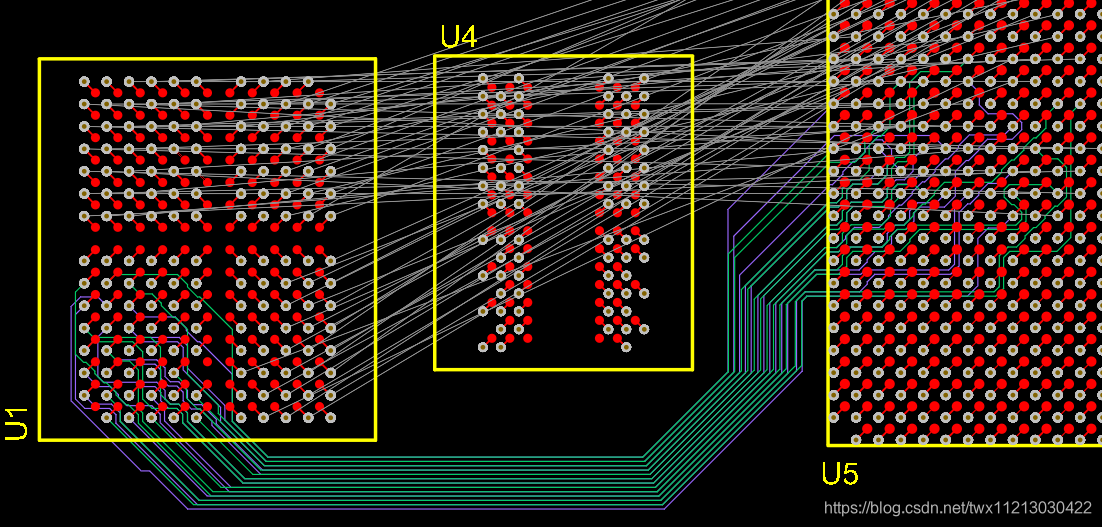

效果：
等长线布线
注意：等长线是以最长的那根走线作为参考
新建网络类

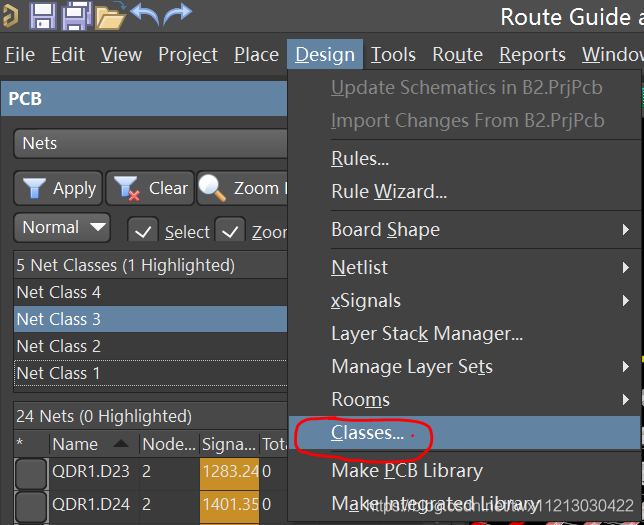

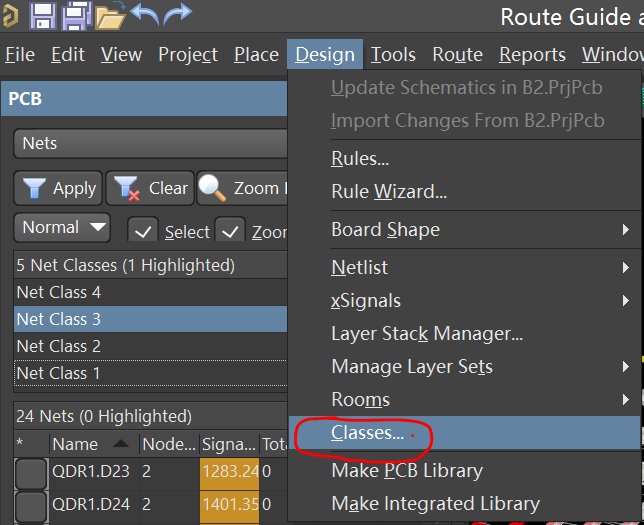

点击菜单栏Design >> Classes打开Classes窗口

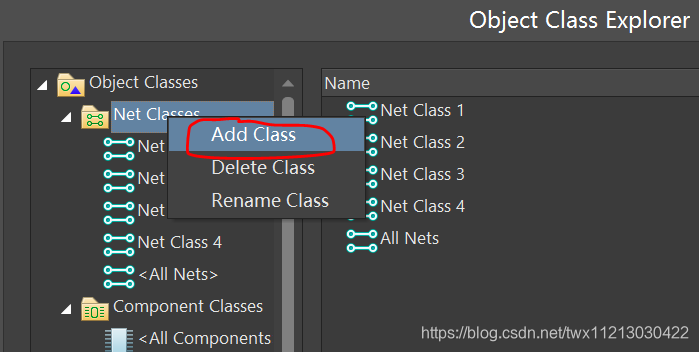

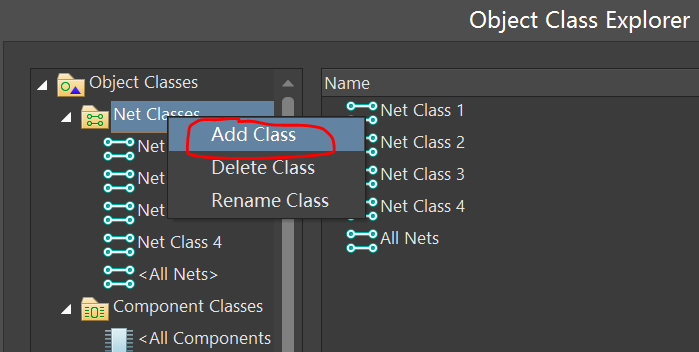

选择Object Classes >> Net Classes右键选择Add Class添加4个分组
给新建的类分配网络

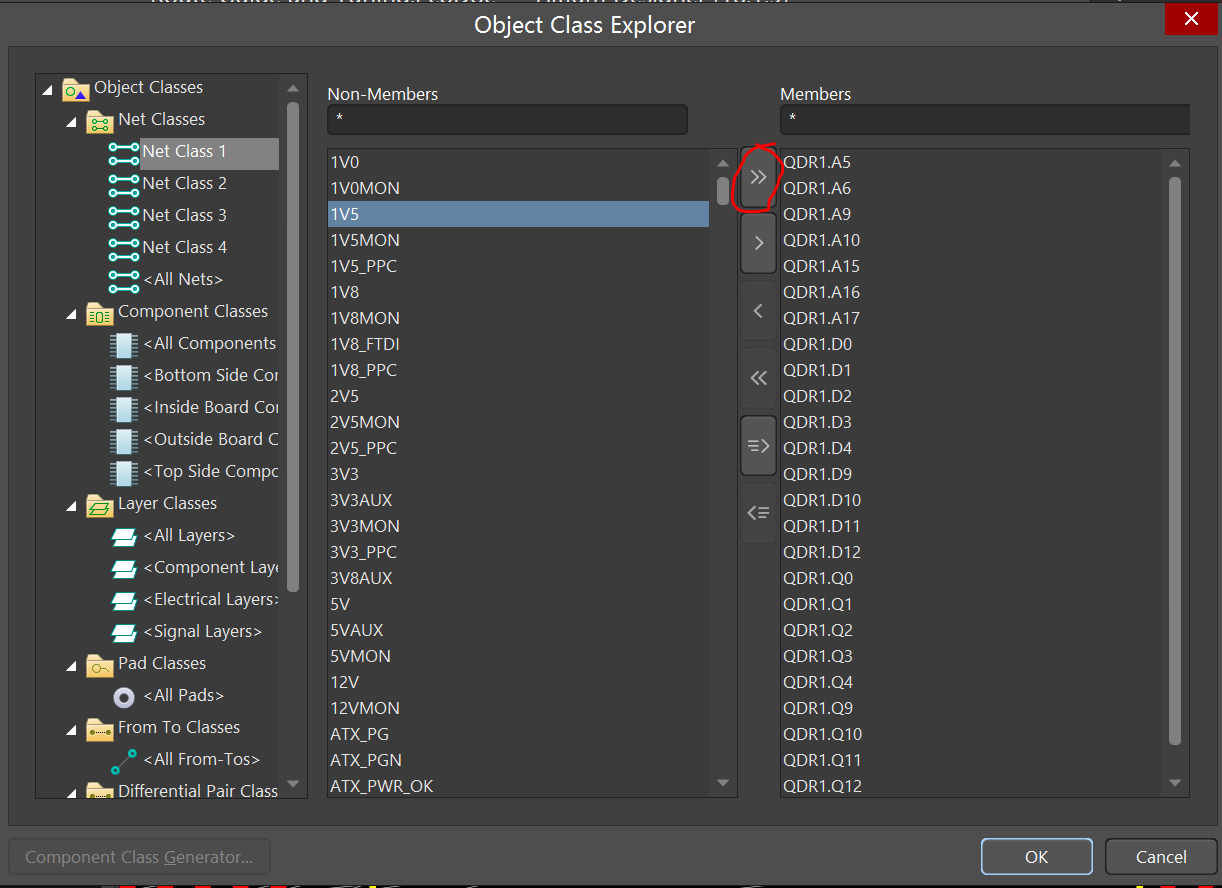

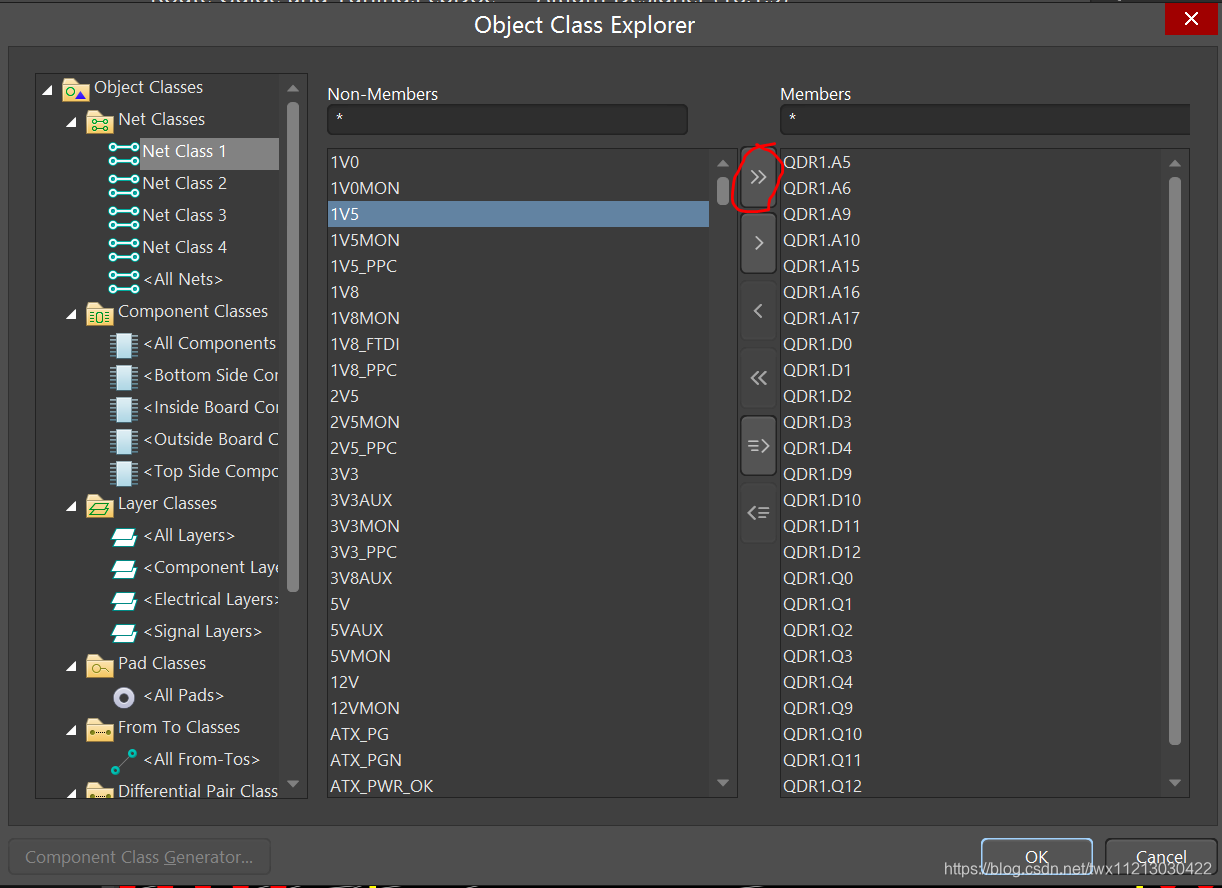

在左侧Non-Members栏中选中相关信号网络，点击
图标将选中的网络添加到右侧的Member栏中。
重复此操作完成剩余组网络的分配。
打开规则窗口

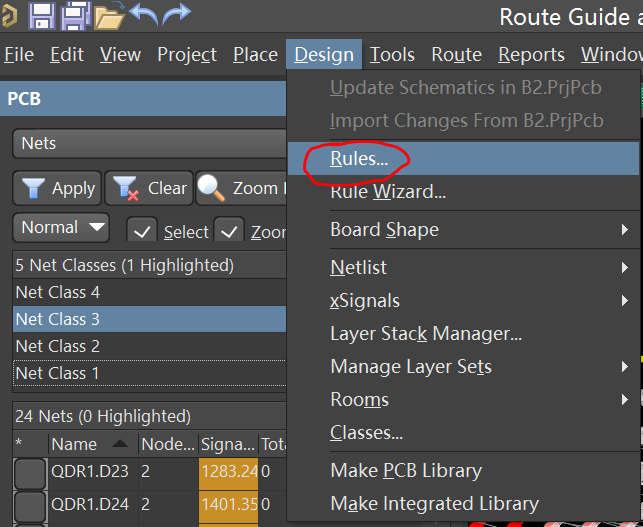

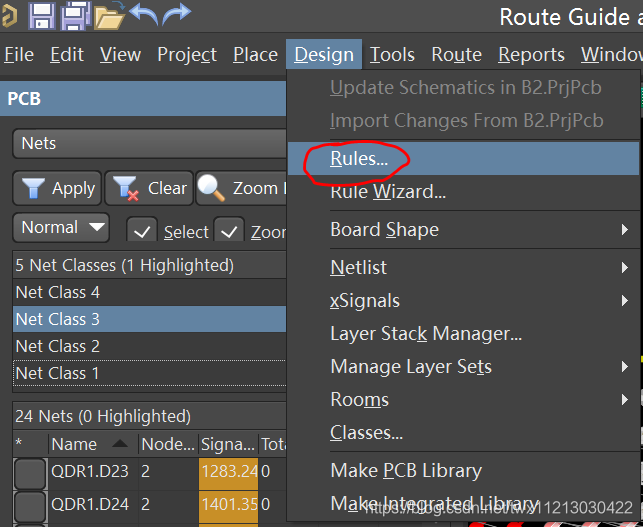

点击菜单栏Design >> Rules打开PCB规则窗口
新建规则

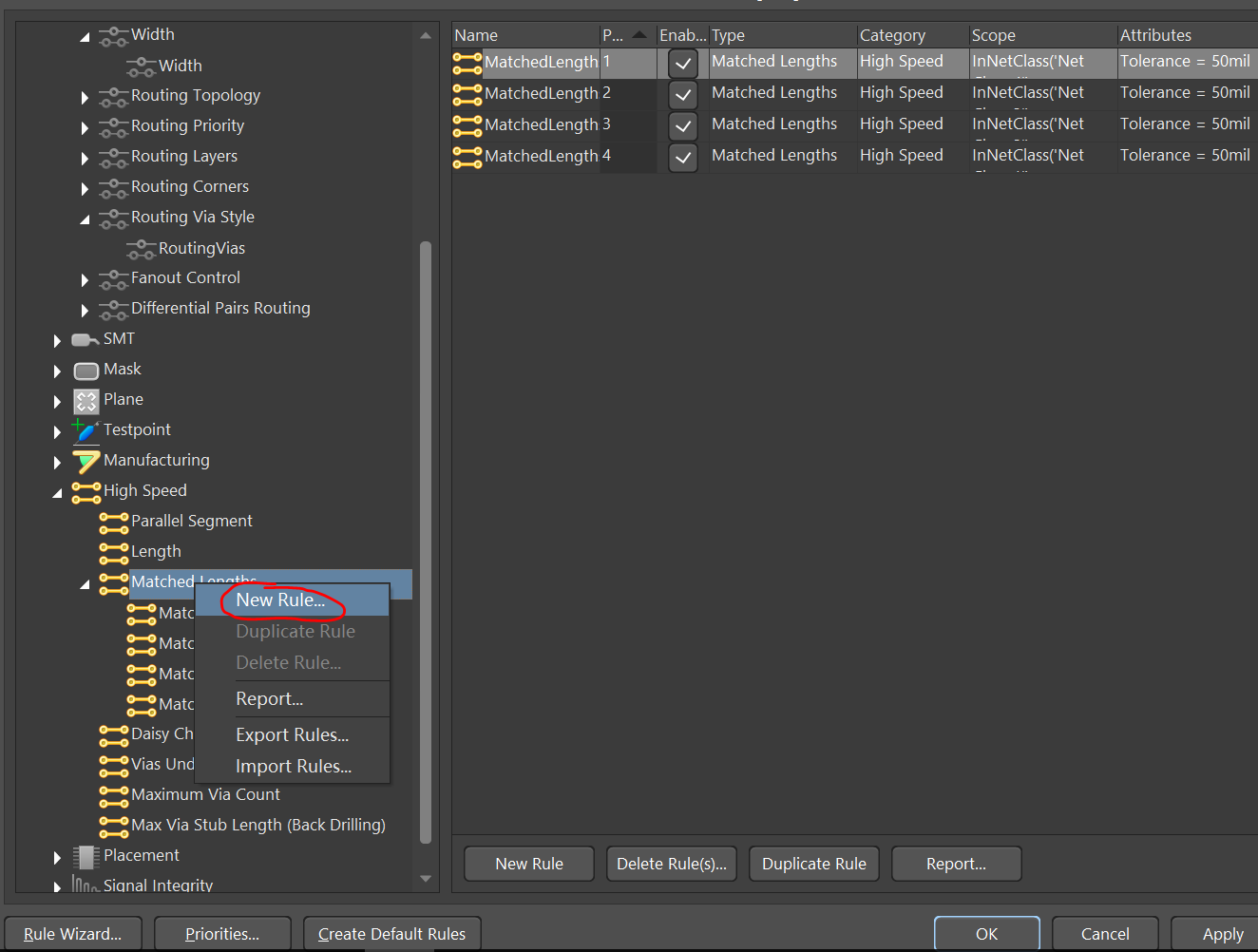

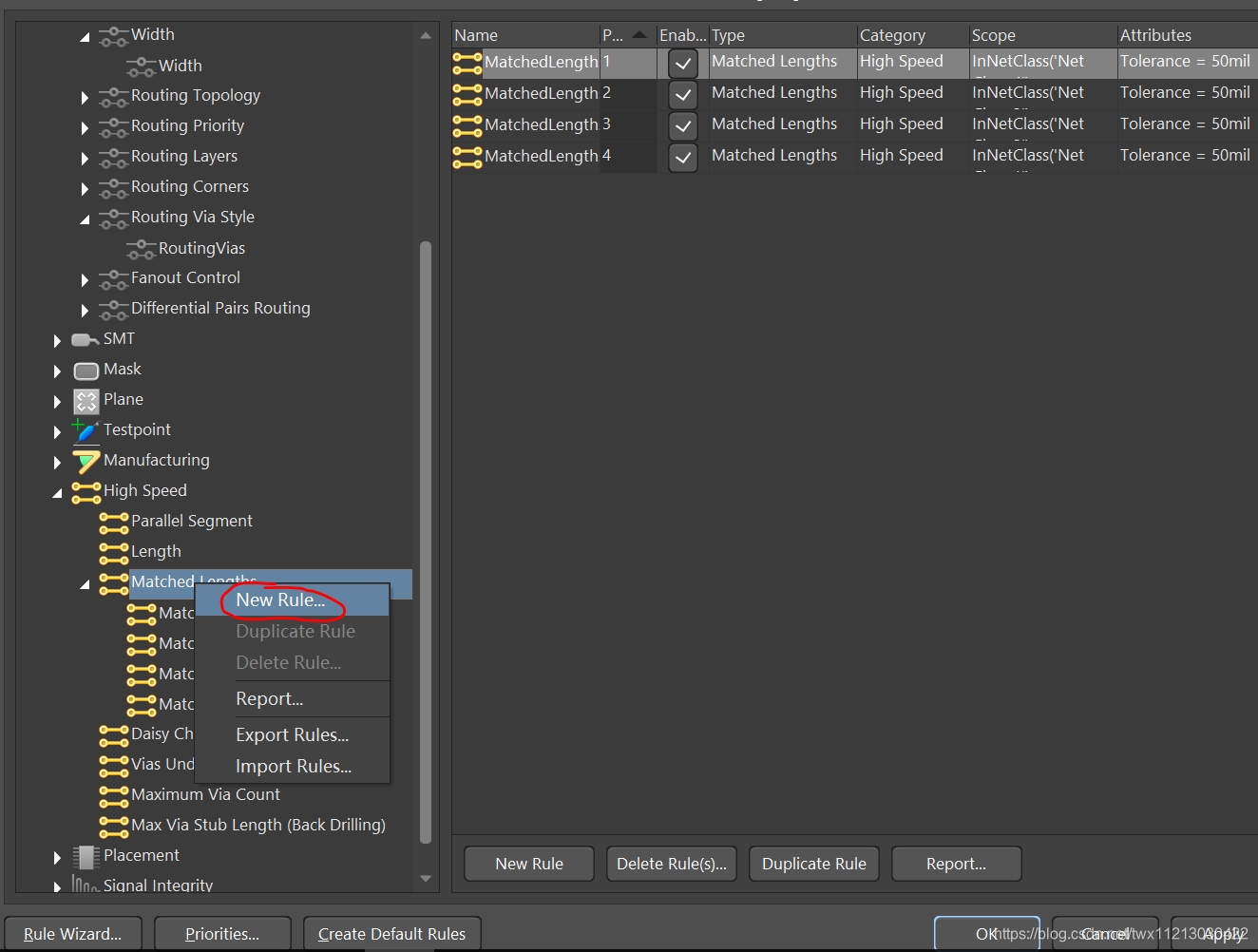

点击High Speed >> Matched Lengths右键选择New Rule…创建4个规则

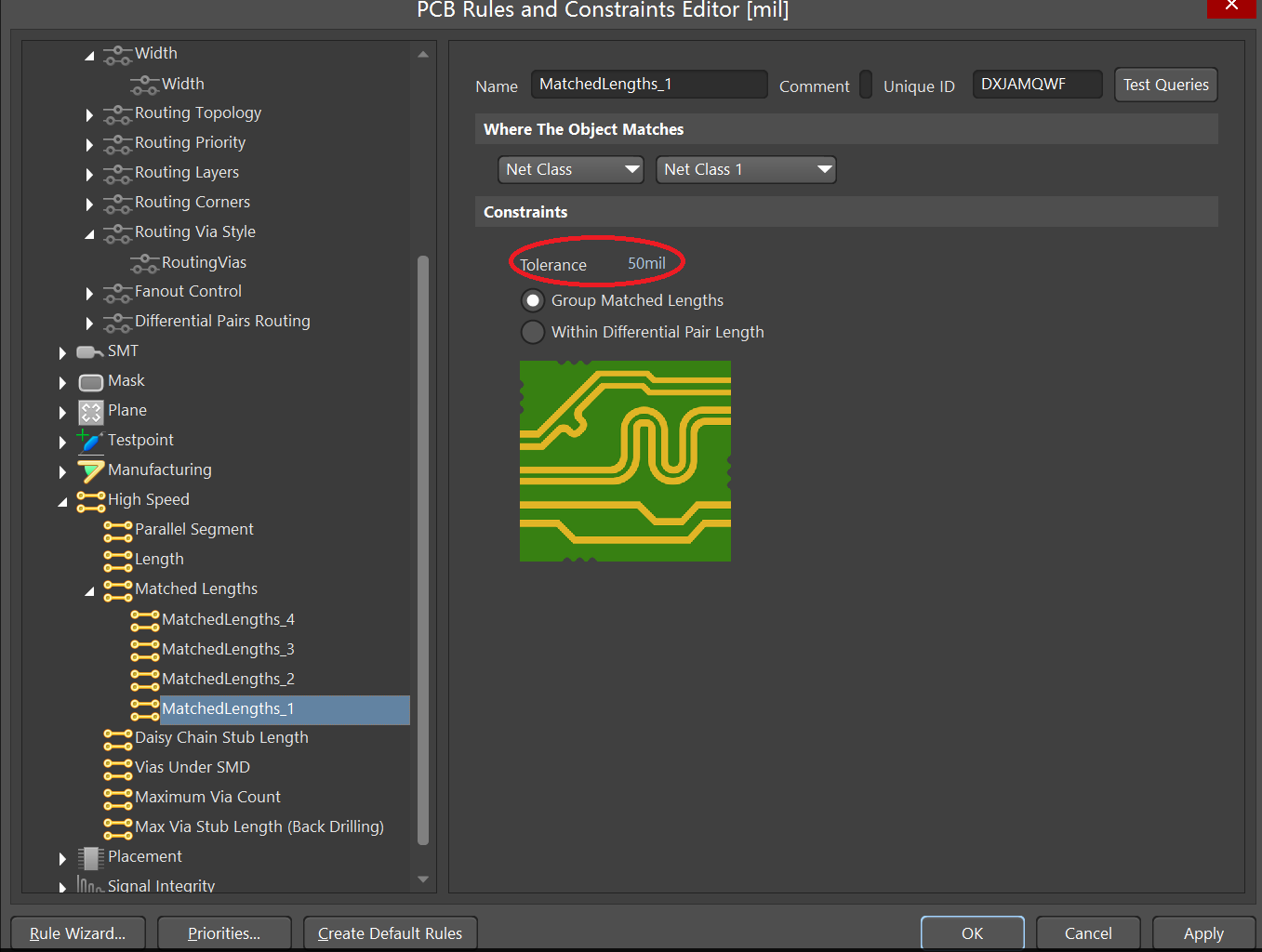

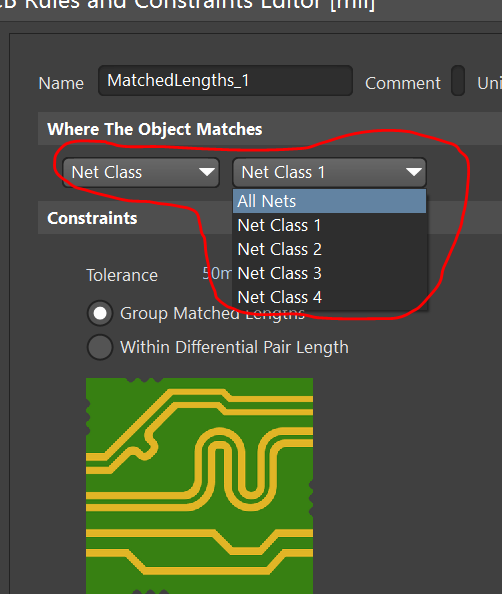

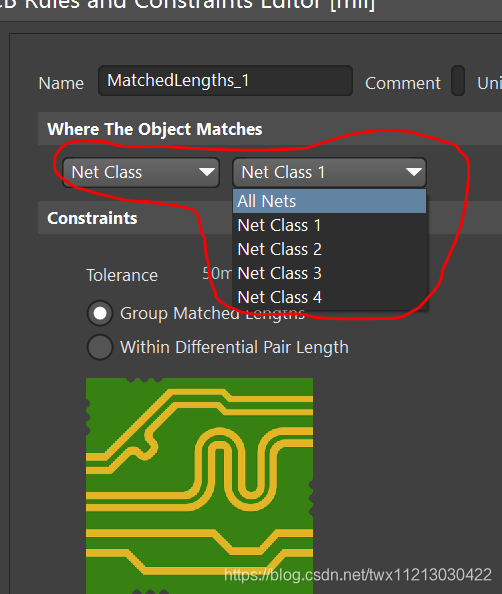

选中一个刚才新建的规则，按照下图所示设置好相关参数，其中在Where The Object Matches处选择第一个选择Net Class，第二个选择我们刚才创建网络类。
根据具体的信号频率等信息设置好等长线的公差，这里设置为50mil
打开PCB面板
点击AD18界面右下角Panels >> PCB

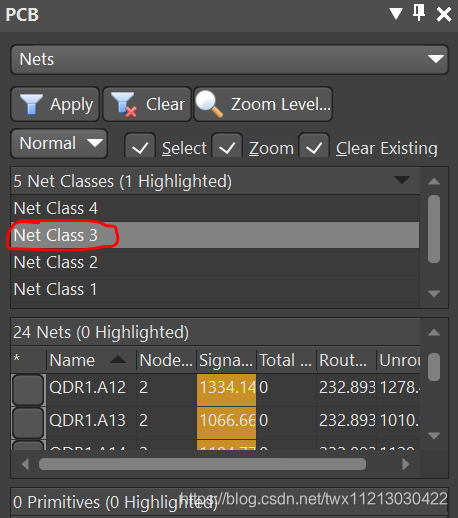

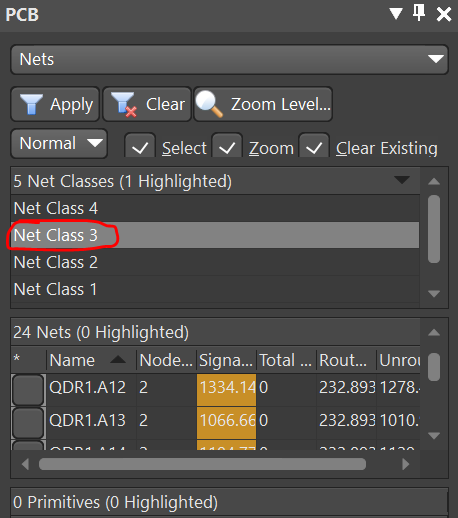

在PCB面板中选择Nets，勾选Select、Zoom、Clear Existing。然后选择我们刚才创建的类
可以看到在PCB编辑界面中相应类中的网络被全部选中

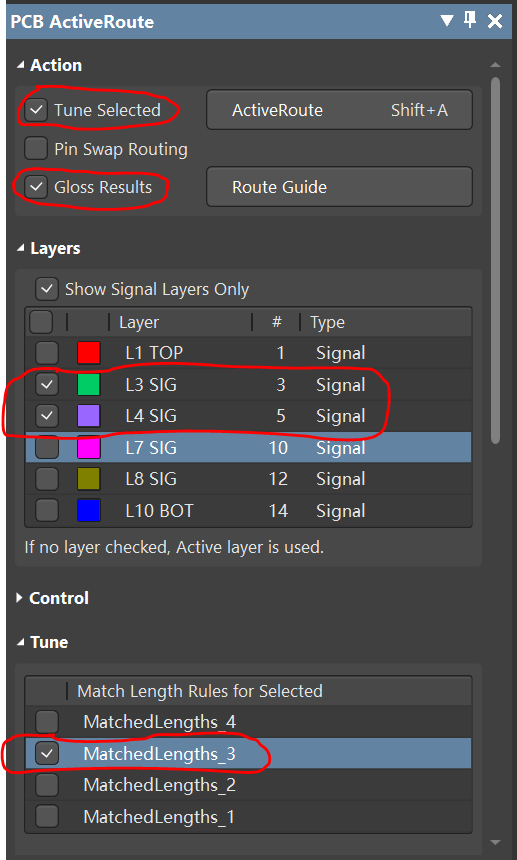

切换到PCB ActiveRoute面板，然后按照如下图所示设置。其中Tune区域选择对应的规则(在规则Matched Lengths中设定的)
查看执行进度

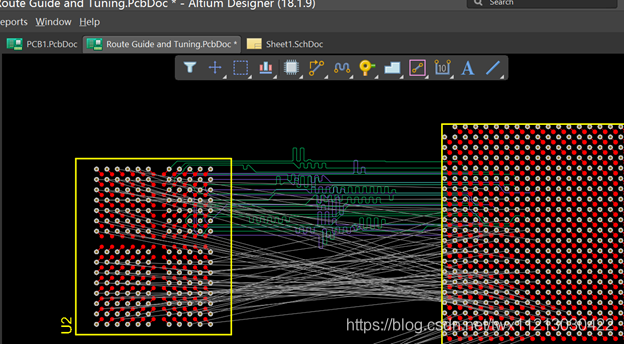

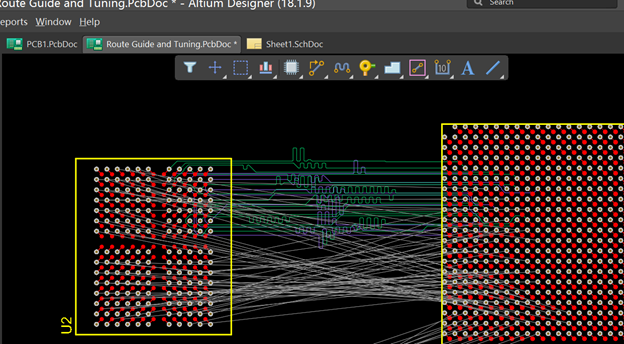

效果：

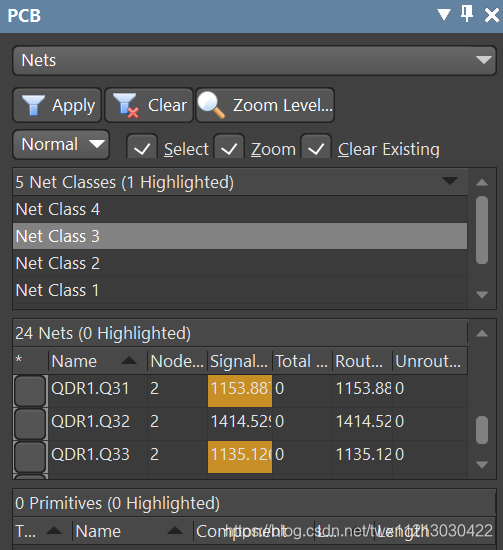

切换到PCB面板查看执行ActiveRoute命令生成的等长线的长度是否在公差范围内。如果不在公差范围内，则在PCB面板中Nets区域相应的等长线会是高亮显示。
手动调整

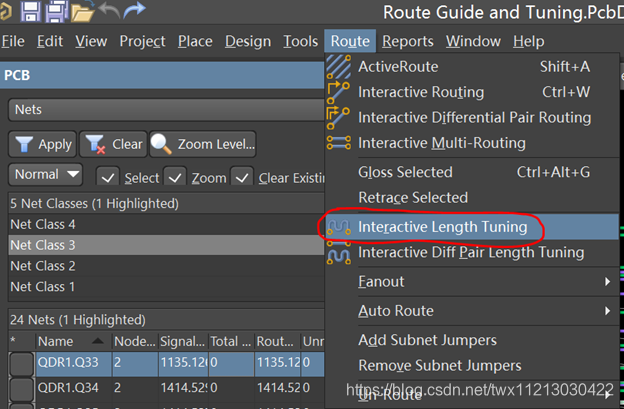

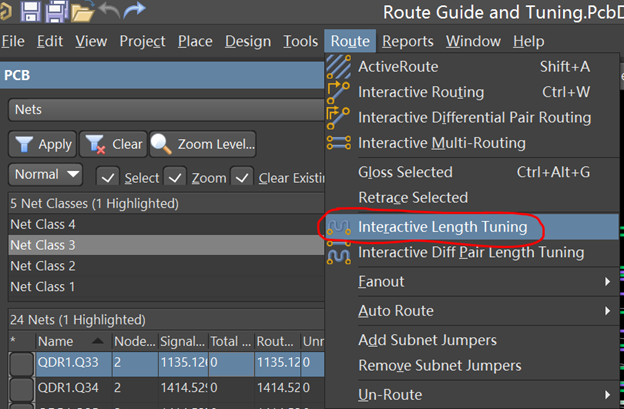

在PCB面板中Nets区域选择高亮显示的等长线，然后点击菜单栏Route >> Interactive Length Tuning执行等长线调整命令。

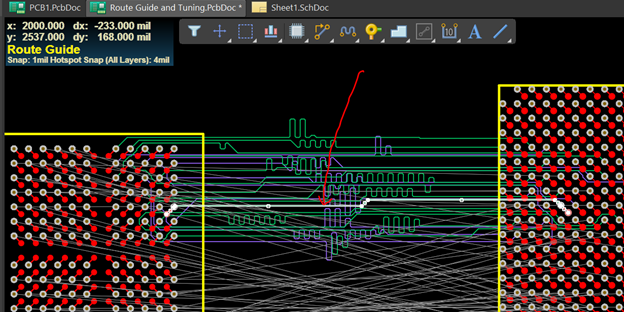

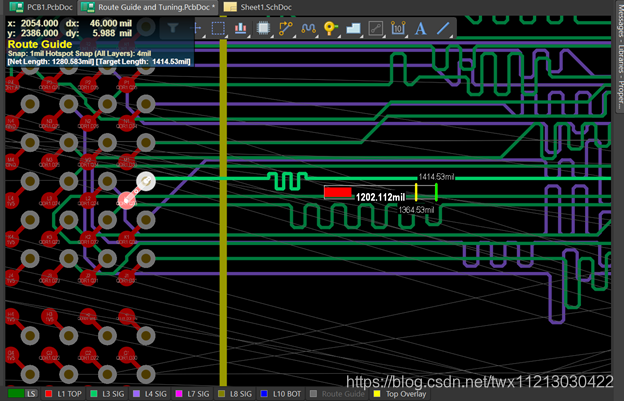

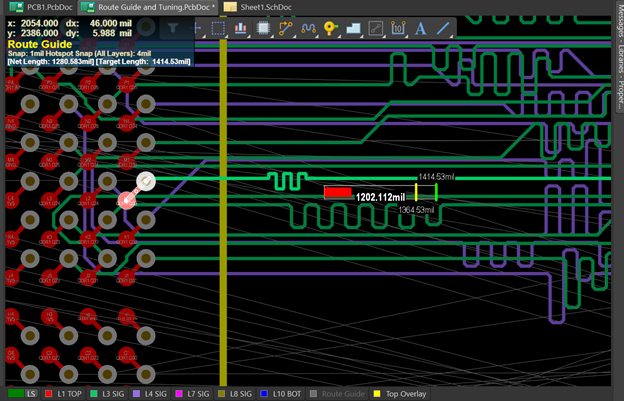

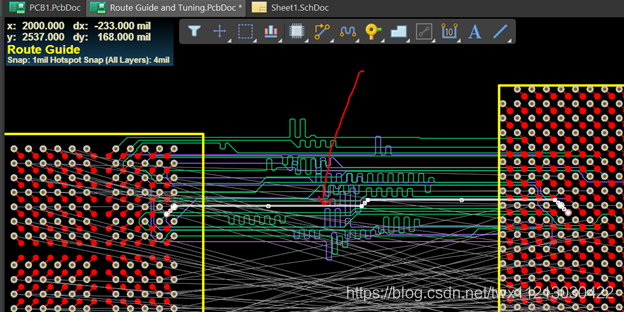

点击需要调整的等长线，移动鼠标此时等长线会出现波浪线，可以通过按键盘上面的1，2，3，4数字键对波浪线的振幅和宽度进行调整。当进度条由红色变成绿色时，表示长度达到了要求。

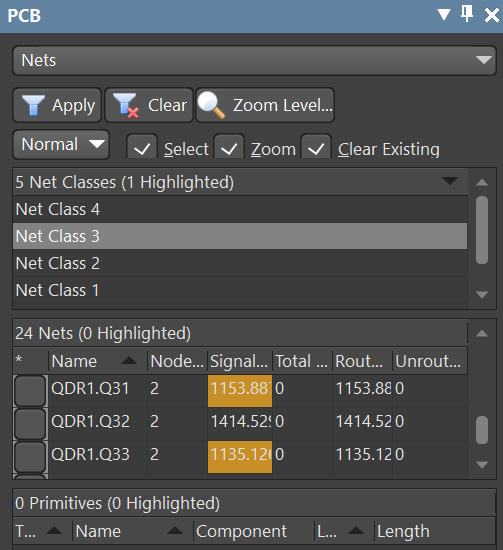

查看PCB面板中Nets区域Q33号走线不再高亮显示了，说明长度满足了规则设置。
以同样的方式将剩余不符合规则的走线依次调整至规定长度。
其他方法

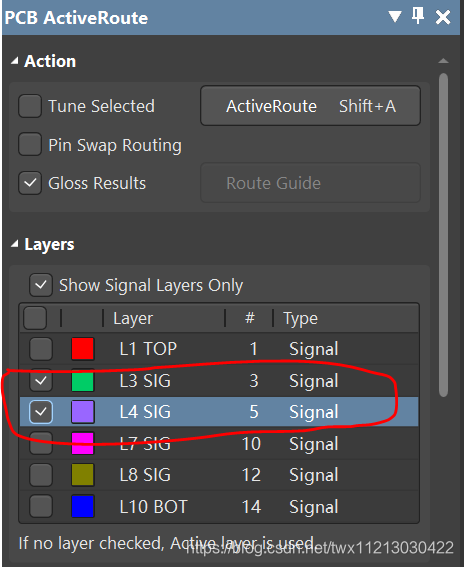

先通过ActiveRoute将走线布通

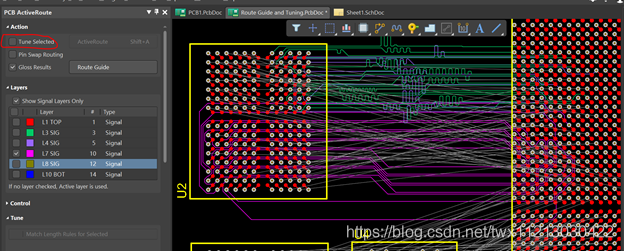

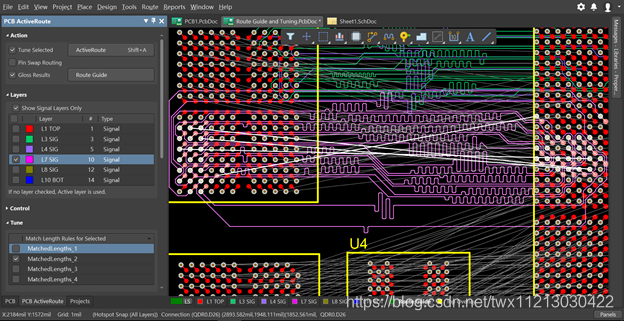

然后再通过勾选Tune Selected再点击ActiveRoute按钮执行ActiveRoute命令。注意：需要在PCB ActiveRoute面板Tune区域勾选相应的规则。
注：可以通过按Shift + S单层命令来更加方便、清晰的查看布线情况。退出单层显示命令：多按几次Shift + S直到正常显示为止。
