\qquad 在AGRS_GP_1项目的SOPC系统中，挂连在NIOS II CPU上的特定（非通用）外围组件包括常见的PIO (led_pio)、SPI (spi_max2769_1, spi_max2769_2)、以及UART (uart232_a, uart232_b)组件，本节对它们不予赘述。本节只对涉及时钟域管理/约束、软件速度优化的组件以及专用组件进行讨论，包括：

• 紧耦合存储器组件
• 实时时钟相关组件
• SDRAM控制器
• GNSS基带模块

2.3.1 紧耦合存储器组件

\qquad 为了加速软件执行和数据存取速度，在FPGA上分配了两个紧耦合片上存储器组件，分别用于存取具有关键速度要求的软件代码和数据。其中，紧耦合指令存储器组件(tightl_coupled_instruction_memory)大小为20-Kbytes，紧耦合数据存储器组件(tightl_coupled_data_memory)大小为18-Kbytes。第2.2.1小节介绍了在构建“NIOS II CPU”时需要设置的与紧耦合存储器相关的设置。有关如何使用紧耦合存储器组件的信息参见 “5.7 软件速度优化”。

2.3.2 实时时钟相关组件

\qquad 一片实时时钟芯片Dallas DS32x35 (RTC)通过专用的2-线I2C总线作为从机外设连接到FPGA。FPGA包含两个1-位PIO组件(rtc_scl, rtc_sda)，分别用于控制2-线$I^{2}C$总线中的串行时钟SCL 线和串行数据SDA。这两个逻辑块作为存储器映射的外设连接到NIOS II CPU，运行在那里的软件可以访问它们，来实现$I^{2}C$总线协议以及与DS32x35芯片之间的数据传递。

2.3.3 SDRAM控制器

\qquad HD-GR-1底板装配了一个8-Mbytes动态存储器芯片(U72)，由连接到NIOS II CPU的一个FPGA内部逻辑块(sdram)控制，用作NIOS II CPU运行软件和存储数据的主存储器。这个SDRAM控制器的基本参数参见图2-8，时序设置参见图2-9。

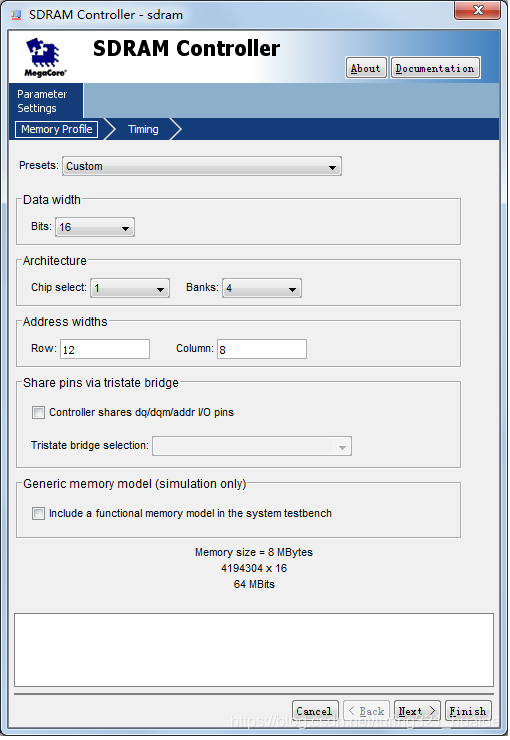

图2-8 SDRAM控制器(sdram)基本属性

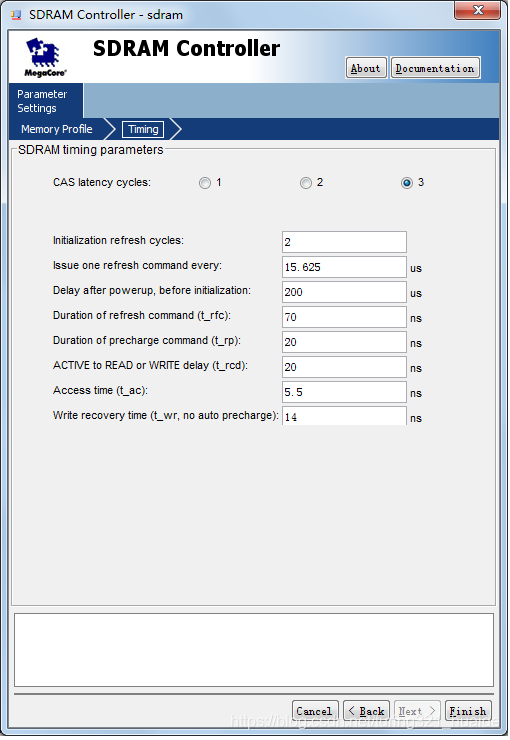

图2-9 SDRAM控制器(sdram)时序参数

2.3.4 GNSS基带模块

\qquad GNSS基带模块是一个用户定义组件，有关它的总体模型和HDL代码实现的详细信息参见“AGRS-GR基带模块”一章。

\qquad GNSS基带模块作为具有固定地址范围的存储器映射外设，通过Avalon总线逻辑连接到NIOS II CPU。来自HD-2769-2RF-2射频前端的16.368 MHz时钟信号和来自FPGA片上锁相环(atlpll_0)的98.208MHz时钟信号(atlpll_0_c0)用于驱动该逻辑。由于该模块的Avalon总线逻辑和NIOS II CPU使用了相同的时钟信号(atlpll_0_c0)，因此它们之间不存在跨时钟域问题。

\qquad 为了提供一个直观印象，下面的图2-10到图2-12相继显示了使用SOPC Builder生成GNSS基带模块实例(gnss_bdmod)的3个向导界面，包括：

• 模块的HDL文件（图2-10）
• 模块的顶层逻辑的接口信号（图2-11）
• 模块的Avalon总线接口（图2-12）

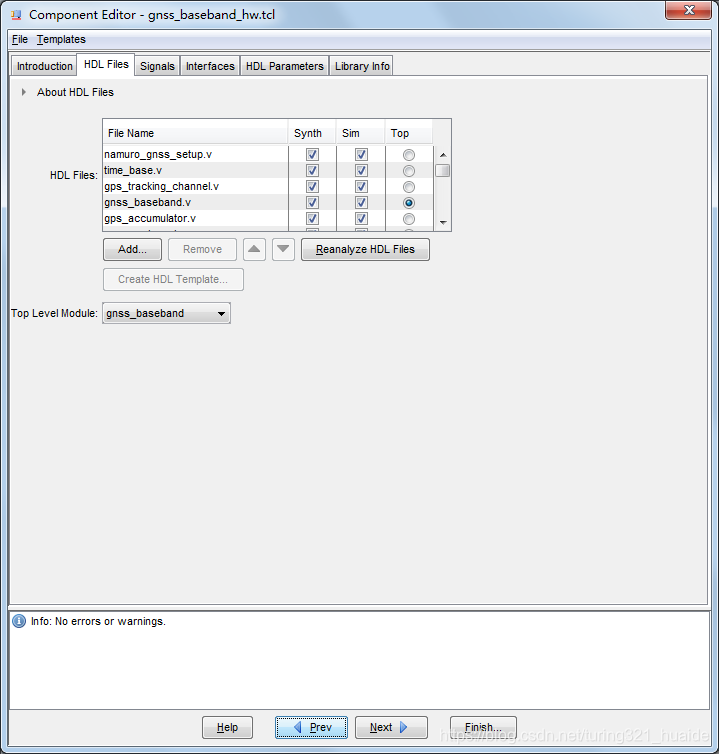

图2-10基带模块的HDL文件

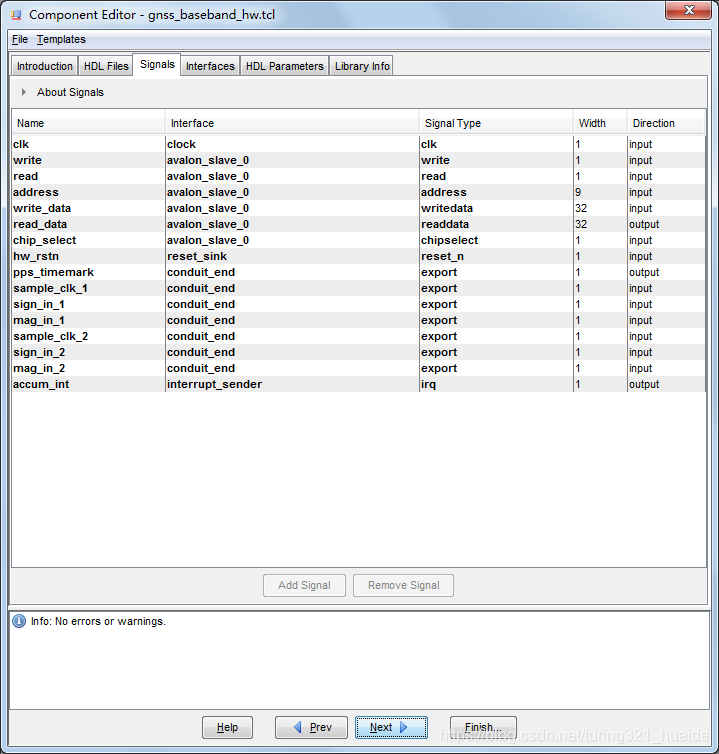

图2-11 基带模块顶层逻辑的接口信号

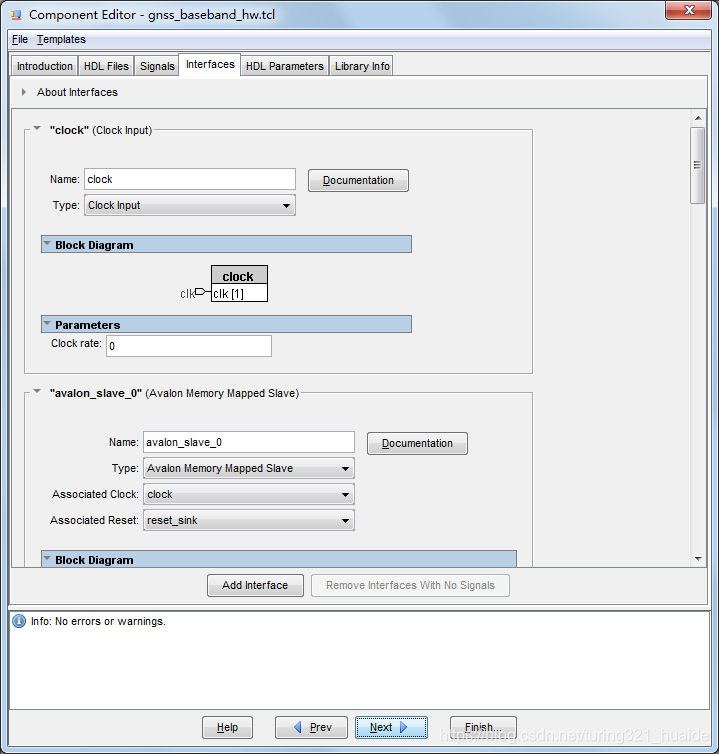

图2-12 基带模块的Avalon总线接口
