首先了解一下VPP和FRR结合的架构如下图所示
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-7TlmGafp-1590764332456)(https://turbock79.cn/wordpress/wp-content/uploads/2020/04/vpp-frr-路由流程图.png)]
参考文档：
路由平面和转发平面分离：https://wiki.fd.io/view/VPP_Sandbox/router
FRR实现官方文档：https://github.com/FRRouting/frr/wiki/Alternate-forwarding-planes%3A-VPP
1.FRR与VPP结合中路由层面处理方式

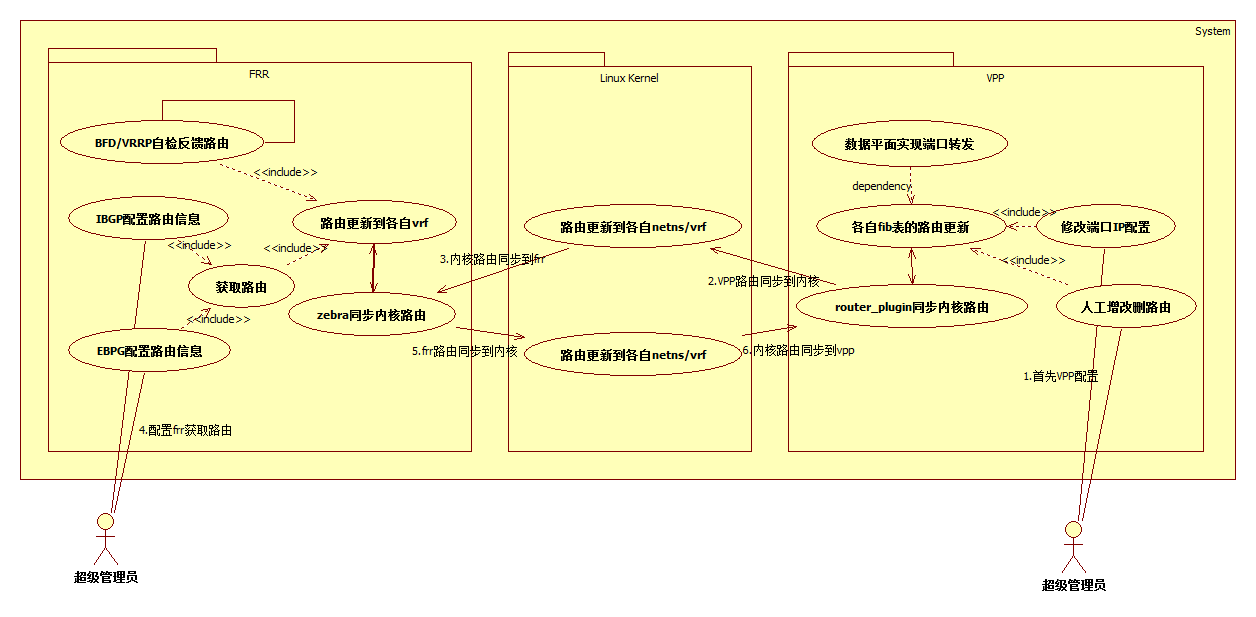

如上UML图所示，路由层面为步骤2，3，5，6,其由frr中zebra以及vpp中router_plugin自动完成。
在FRR中第四步配置好frr后，通过配置协议获取多种协议的路由，按照各自协议AD值进行优先级选择，代表参数为各路由的metric值；值越小，优先级越高；然后同步到内核，然后再到VPP中，形成环路，写入VPP的fib路由表进行路由引导。

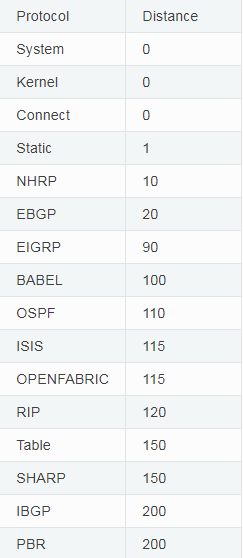

AD（administrate distance），也就是说用来判断此路由的可信度，也表示默认的管理距离，EIGRP默认AD是90，IGRP是100，OSPF是110，RIP是120，直接连接是0，静态路由是1。AD最大值255，越小可靠性越高。通常可以通过修改AD值调整路由优选路径。AD值主要在IGP协议中采用，BGP更多采用med值，和本地优先级进行选路。

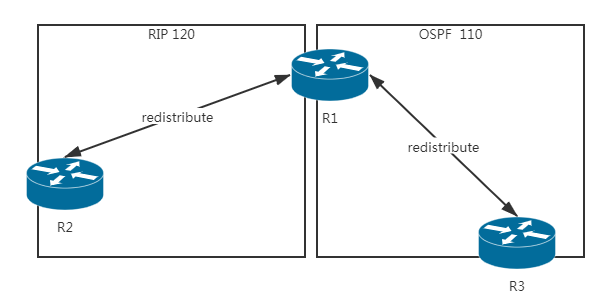

上图简单示例重分发情况下，路由选择的情况。
2.VPP转发平面
在VPP中，路由配置来源相对单一：
- VPP配置端口IP;
- VPP配置静态路由;
- 从内核同步的动态路由。
其中VPP处理规则是按照AD值进行处理，内核直连等优先级高于静态路由、静态路由优先级高于从内核同步获取的动态路由。即内核直连>静态>动态。有一种可能性，当VPP从内核同步过来FRR中的路由时，会根据上述AD值进行判断，解决隐形的路由冲突问题；
如上图所示，VPP端口路由同步到内核的路由作为内核路由，第一条，其metric优先级为0最高级；第二条为linux 内核中配置的静态路由；第三条为内核从frr中同步学习到的ebgp路由，metric值为20.
