模具设计:模具结构的推板顶出方法,建议收藏

推板顶出是模具设计中一种非常常用的顶出机构,下面我们结合实例,对推板顶出进行一个详细的分析讲解,希望对大家有帮助。
在这里插入图片描述

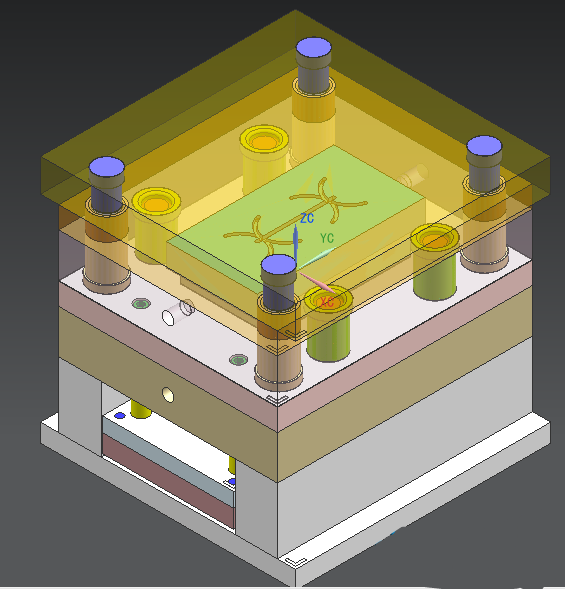

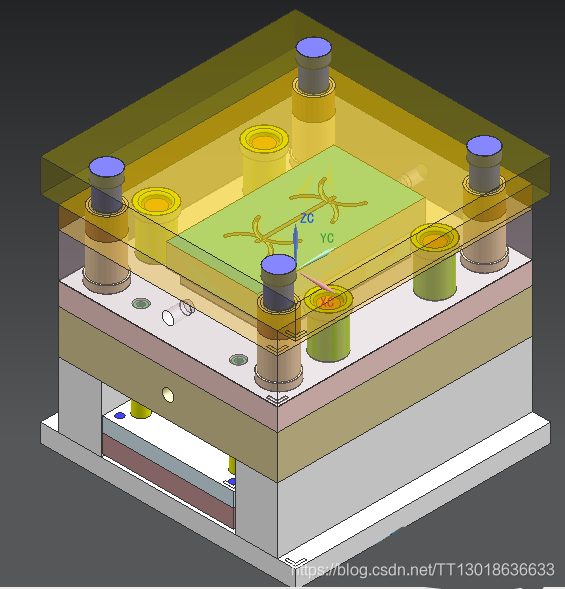

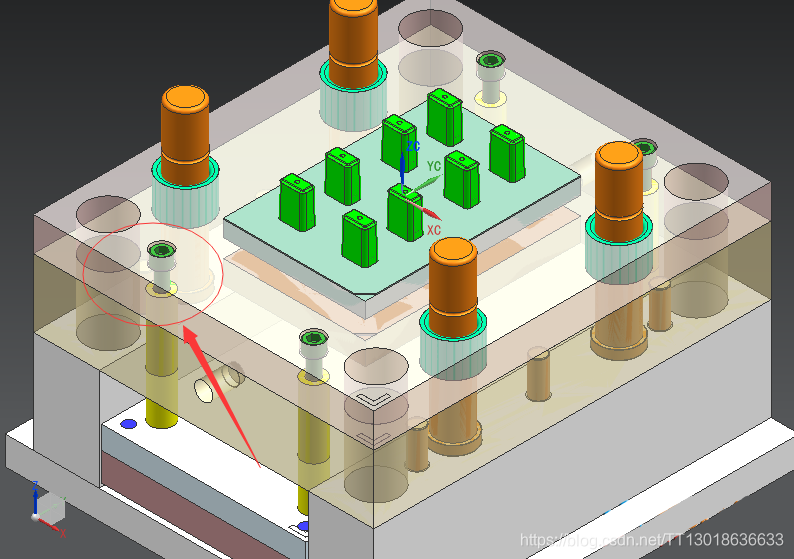

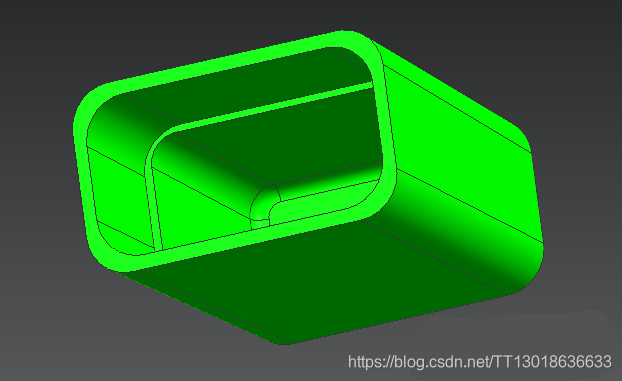

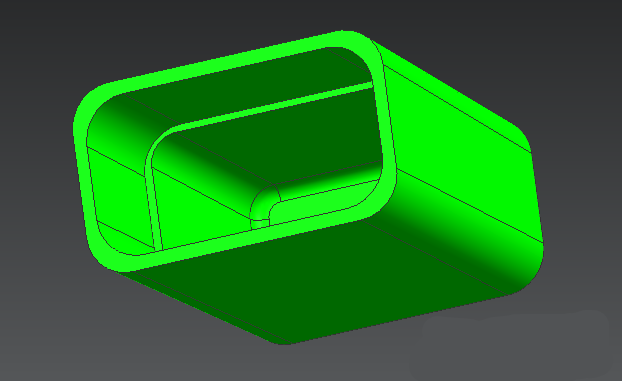

1.推板顶出适用范围:深筒形、薄壁形以及一些不允许有顶针痕迹的胶件(透明胶件),或一件多腔的小壳体(如按钮胶件、小型圆(方)盖),

内部结构不是很复杂
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210128172717447.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1RUMTMwMTg2MzY2MzM=,size_16,color_FFFFFF,t_70
在这里插入图片描述
在这里插入图片描述
不适合分模面周边形状复杂,推板型芯孔加工困难的胶件;

2.推板顶出的特点:推力均匀,脱模平稳,胶件不易变形;

3.推板顶出设计要点:

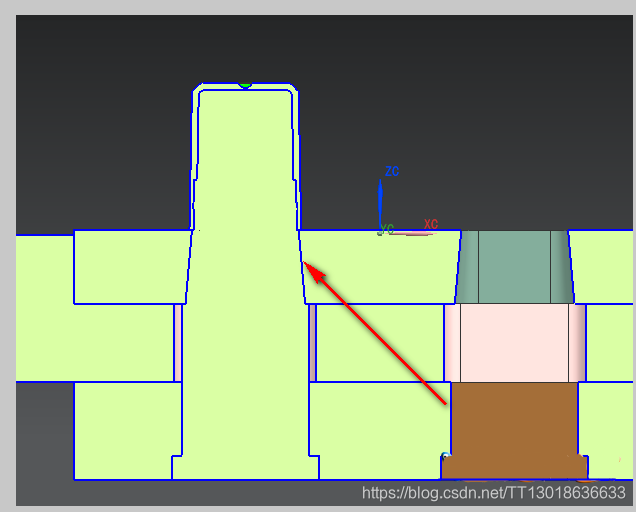

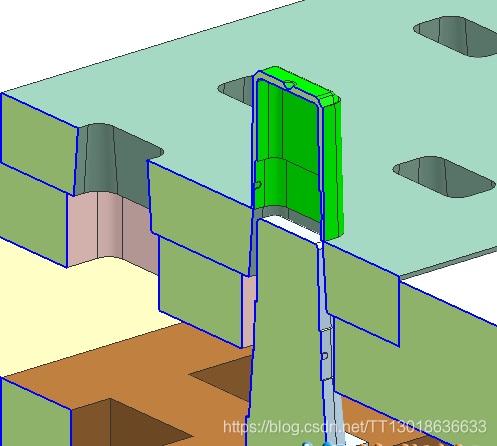

(1)推板与型芯的配合结构应呈锥面;这样可减少运动擦伤,并起到辅助导向作用;锥面斜度应为3~10度

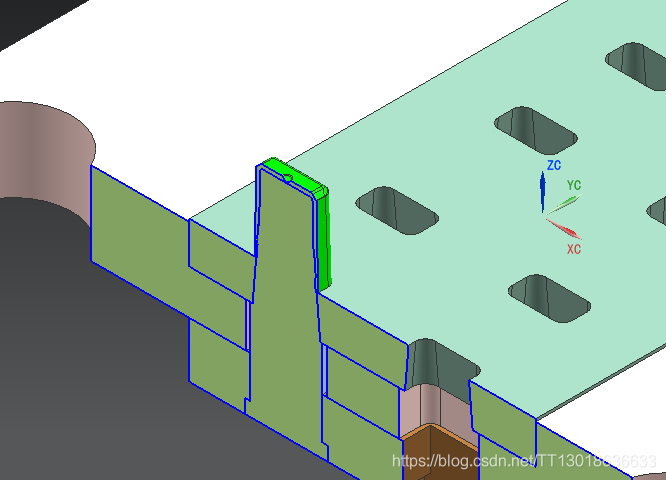

在这里插入图片描述在这里插入图片描述

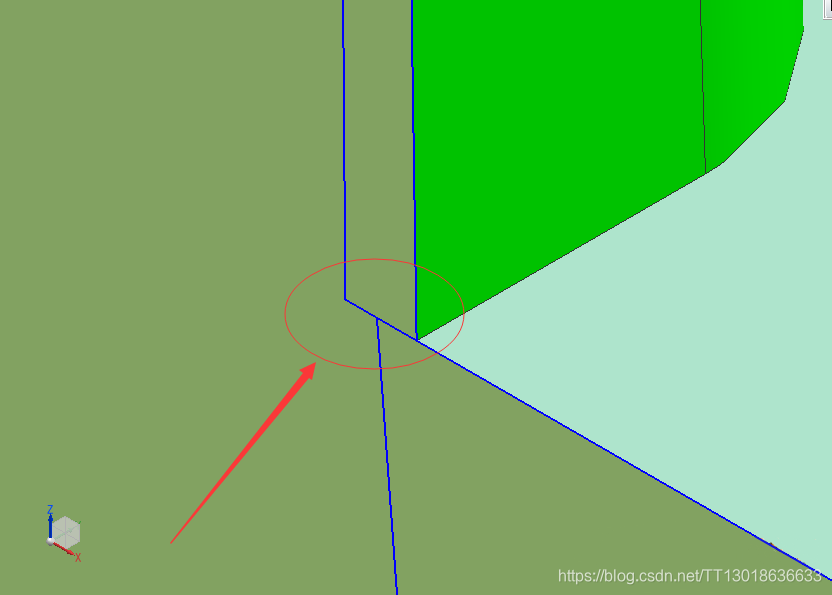

(2) 推板内孔应比型芯成形部分(单边)大

0.2~0.3mm,防止碰坏型芯
在这里插入图片描述

(3)推板与回针通过螺钉连接
在这里插入图片描述

(4)模坯订购时,采用标准的带推板模胚,如果是细水口进胶,则需订购标准型三板模

(6)推板脱模后,须保证胶件不滞留在推板上
在这里插入图片描述
当胶件不能整圈顶出时,即可采用推块顶出,设计原理同推板
