EtherCat转Profinet网关模块,西门子S7-1200 PLC无缝连接新篇章

本文主要是介绍EtherCat转Profinet网关模块,西门子S7-1200 PLC无缝连接新篇章,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

在本次的专业案例分析中,终端客户选择了开疆智能的通讯协议转换产品,即EtherCat转Profinet网关模块,其目的在于优化控制循环系统内PLC和远程输入/输出(IO)设备之间的数据交动效率。此次应用实例的核心内容是利用一个具体的配置方案,通过该方案,我们将EtherCat转Profinet网关模块与西门子1200 PLC以及EtherCAT耦合器成功实现两者之间的数据通信互联。

实施过程的具体步骤包括,从供应网关那边获取EtherCat转Profinet网关的GSD配置文件,并将其导入至西门子PLC的组态软件中。这一步骤的重要性在于,它确保了系统能够准确识别并处理该EtherCat转Profinet网关模块,从而为后续的配置工作奠定了基础。操作人员需要在组态软件中准确定位到该GSD文件的目录位置。这一关键步骤是后续配置工作的前提,因为所有的配置设置将基于此配置文件进行。通过以上所述的专业配置流程,我们可以确保控制系统的高效运行和稳定通信,进而提升整个控制系统的性能。

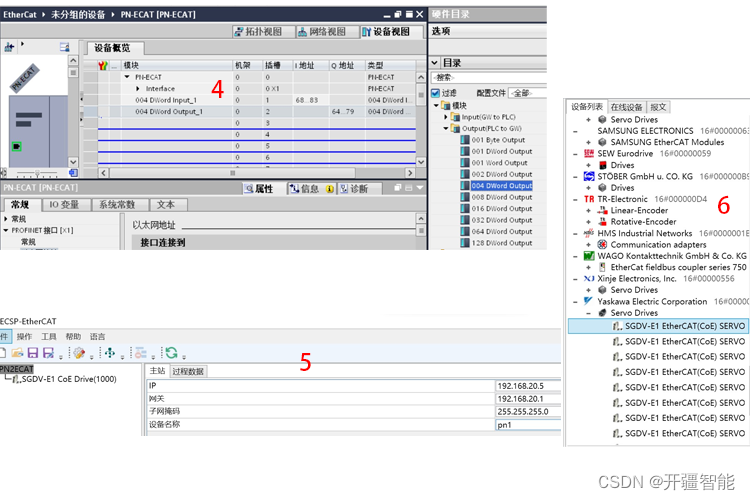

在系统配置中,接下来的步骤是集成EtherCat转Profinet的网关模块。为了实现网络内的其他设备能够有效地识别和访问,必须进行关键参数的配置,这包括设定IP地址以及与之相关联的设备名称。这些参数作为关键标识,确保了EtherCat转Profinet网络内设备的正确识别和无缝连接。完成EtherCat转Profinet网关模块的参数配置后,操作人员需要进一步定义输入输出数据块的字节数长度。此配置项将直接影响数据在网络中的传输效率,因为数据块大小决定了系统响应速度和数据传输的稳定性。上述配置步骤完成后,接下来需要进行的是保存所有修改,并将更新后的组态信息下载到PLC(可编程逻辑控制器)中。此外,还需要采用EtherCat转Profinet网关的专属配置软件来创建一个新的项目,并在该项目中设置与PLC相匹配的EtherCat转Profinet网关IP和设备名称。这一步骤至关重要,因为它保证了PLC与EtherCat转Profinet网关之间的通讯一致性和连贯性,从而确保了整个控制系统的高效运行。


最后一步涉及到向配置中添入从站伺服系统。所谓的从站伺服系统通常是指那些由主控制设备如PLC通过工业通讯协议如EtherCAT控制的电机驱动器或其他执行设备。这些设备在自动化系统中起到执行具体动作的作用,因此,它们的正确配置和集成对于系统的稳定运行至关重要。在执行这一专业指南的过程中,我们的目标是通过一系列精确的操作步骤,实现PLC与远程IO设备之间的高效、可靠的数据通讯。


在进行从站参数设置时,需要对从站的基本参数进行设定。这通常涵盖站点的识别号码,这是确定从站的唯一标识。在这个过程中,我们利用自动排序功能,使得默认设置即足够使用,大大提高了配置效率。在经过精确的确认步骤确保所配置的参数无误后,用户将会观察到预运行(Pre-Run)与运行(Run)按钮从灰色不可选状态转变为可激活状态。此时,用户需依照既定流程,首先触发预运行按钮,其次点击运行按钮,此一连续操作将导致已设定的配置项被下载至EtherCat转Profinet网关设备中。这一阶段的操作涉及了PLC(可编程逻辑控制器)与EtherCat转Profinet网关之间的连接,以及该EtherCat转Profinet网关与外部第三方设备的接口连接。


当所有的硬件和软件连接均处于正常状态时,操作面板上的OK灯将被激活,其亮起的状态向用户明确表示Profinet通信协议已经成功地建立起并正在无障碍地进行数据交换。在确认通讯连接稳定且无误后,接下来的关键步骤是进行必要的I/O处理,即对特定的输入/输出(IQ)地址执行读写操作。这些操作是完成系统整体配置的关键部分,同时确保系统的同步性,以实现数据通讯的高效与流畅性。整个流程详细阐述了专业地配置从站参数的步骤和注意事项,旨在保障EtherCAT转Profinet网关设备能够在实际操作中正确执行,确保数据通讯的准确性和高效率。

这篇关于EtherCat转Profinet网关模块,西门子S7-1200 PLC无缝连接新篇章的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
