由广州创龙设计的SOM-TL8148和SOM-TL8127核心板是Pin To Pin兼容,两款核心板公用同一块底板。DM8148与DM8127相比,DM8148有SATA接口,DM8127没有SATA接口;而DM8127有CSI2接口,DM8148没有。具体请查看两款芯片的Datasheet和核心板规格书。
LCD触摸屏接口
CON20为LCD电阻触摸屏接口,CON21为LCD电容触摸屏接口,均为40pin、0.5mm间距LCD接口,使用FFC排线座。LCD接口包含了常见LCD所用全部控制信号(行场扫描、时钟和使能等),接口定义如下图所示:
LED指示灯

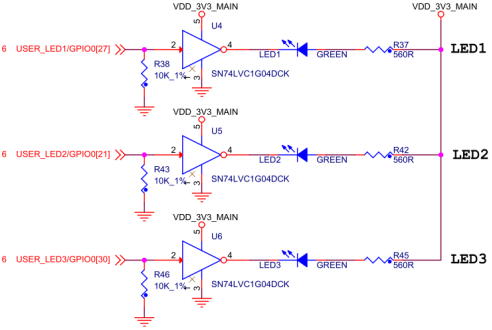

开发板底板具有1个电源指示灯LED0(位于电源插座旁),以及3个用户可编程指示灯,它们分别是LED1、LED2和LED3,原理图如下:
