Klari汽车测试数据采集系统专用探头

2024-04-22 12:48

本文主要是介绍Klari汽车测试数据采集系统专用探头,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

在这里插入图片描述产品特点
KLARI-PROBES是用于80V以下低隔离电压Klaric汽车测试数据采集测试测量模块的电流、电压和温度测试探头。 对于电流测量,PROBES配备了低电阻高精度电阻器,用于使用分压器进行电压测量。 温度测量是使用PT1000电阻温度计进行的,该温度探头也有耐酸性专用规格型号。 所有KLARI-PROBES都有一个存储设备,该存储设备带有连接Klaric数采测试测量模块的通信电缆。 因此,配置数据(类型,调整值,序列号等)将从探头中读取并传输到模块。 调整值用于测量结果计算。 这意味着采用Klaric数据采集系统具有非常高的准确性。 由于分流器只存在边际温度漂移,因此不需要额外做温度补偿。 供货范围包括出厂校准。 根据要求,我们很高兴提供DAkkS校准。
产品类型

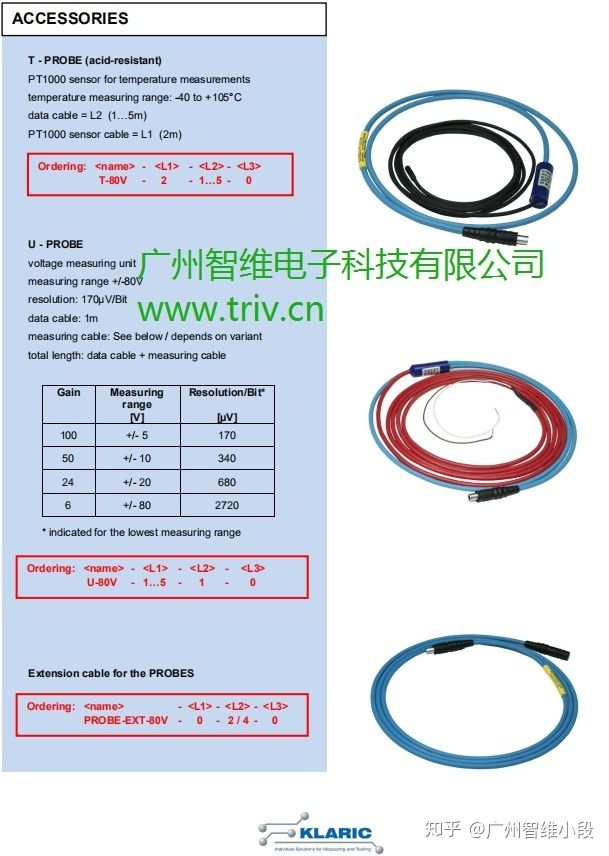

LI-PROBES:该类型探头用于测量0,25µA…150A(峰值电流)范围内的电流。用户必须注意根据被测电流信号范围保护测量电路。 MICRO2- / MICRO3-PROBES:该类型探头用于车辆保险丝盒内所涉及到的电路上的电流测量值。用1或2个FK1熔断器在5…30A的范围内保护测量电路,并具有与原始熔断器相同的等效电流值。 FK1- / FK2- / FK3-PROBES:该类型探头用在车辆保险丝盒内所涉及到的电路上的电流测量值。原始保险丝在5…70A的范围内保护测量电路。 MCASE / JCASE-PROBES:该类型探头用在车辆保险丝盒内所涉及到的电路上的电流测量值。 1个JCASE保险丝具有与原始保险丝相同的电流值,从而在20…60A的范围内保护测量电路。 HI-PROBES:取决于所选的PROBE,电流测量范围为2.5mA…+ 7.200 / -3.000A(使用100μΩ分流器时的峰值电流)。用户必须注意根据被测电流信号范围保护测量电路。 U型探头:使用这些探头,电压测量范围为170µV…+/- 80V。 LI / U-PROBES:该类型PROBES由电压和电流两种探头合并组成,它们的电位相同。它允许在µA…150A(峰值电流)范围内进行电流测量,还可以在mV…+/- 80V范围内同时进行电压测量。用户必须注意根据被测电流信号范围保护测量电路。 HI / U-PROBES:该类型PROBES由电压和电流PROBE组成,它们的电位相同。它允许在µA…1.500A(峰值电流)范围内进行电流测量,还可以在mV…+/- 1000V范围内进行电压测量。用户必须注意根据被测电流信号范围保护测量电路。 T型探头:使用这类探头,温度测量范围为-40…+ 105°C。

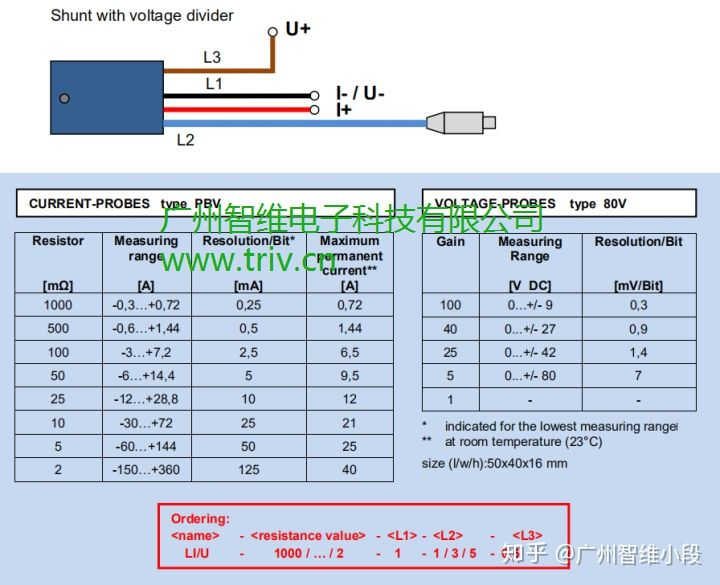

组合探头-LI / U probes

HV-LI / U probe –测试探头由电压探头和电流探头组成。

电流测量:

测量分流器放置在带有电缆引出线的盆状外壳中,用于将PROBE引入测量电路。测量电路的保护必须由用户提供。

电压测量:

电压通过分压器测量。输入电压降低到模块允许的电压水平。

探头构成:

带集成式分流器(PBV型)和分压器的盆状外壳。

存储设备,用于PROBE标识和校准数据(放置在连接器中)

I-PROBE,用于测量电流= L1(2 x 1m)的测量线,耐热且高度灵活,电缆端部松动

U-PROBE,连接电缆,用于测量电压= L3(0.5m),电缆端头松动

数据电缆= L2(1/3 / 5m),带7针插头

注意:最大连续电流低于测量范围。详细资料请参考用户手册。
在这里插入图片描述

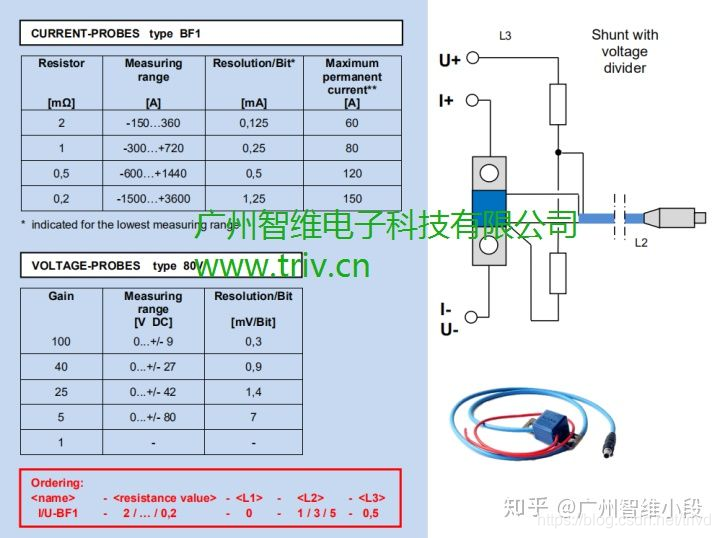

组合探头-I / U-BF1 probes

HV-I / U probe–探头由电压探头和电流探头组成。

电流测量:

测量支路通过安装带直接放置在测量电路中。测量电路的保护必须由用户提供

电压测量:

通过分压器测量电压。输入电压降至模块允许的电压水平。

探头构成:

分流器(BF1型),带有安装带(温度范围-40…+ 130°C)和分压器

存储设备,用于PROBE标识和校准数据(放置在连接器中)

U型连接电缆= L3(0.5m),耐热且高度灵活,电缆端头松动

数据电缆= L2(1/3 / 5m),带7针插头

注意:最大连续电流低于测量范围。详细资料请参考用户手册。
在这里插入图片描述

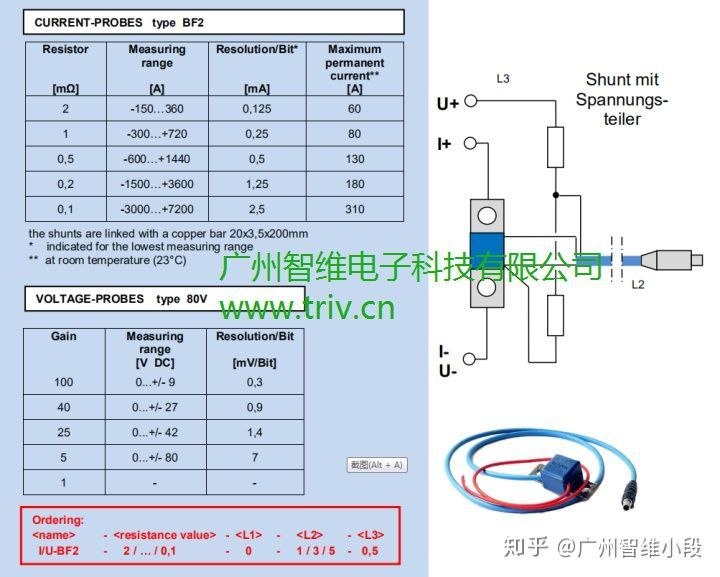

组合探头-I / U-BF2 –probes

HV-I / U probe–探头由电压探头和电流探头组成。

电流测量:

测量支路通过安装带直接放置在测量电路中,测量电路的保护必须由用户提供。

电压测量:

通过分压器测量电压,输入电压降至模块允许的电压水平。

探头构成:

分流器(BF2型),带有安装带(温度范围-40…+ 130°C)和分压器

存储设备,用于PROBE标识和校准数据(放置在连接器中)

U型连接电缆= L3(0.5m),耐热且高度灵活,电缆端头松动

数据电缆= L2(1/3 / 5m),带7针插头

注意:最大连续电流低于测量范围。详细资料请参考用户手册。

在这里插入图片描述

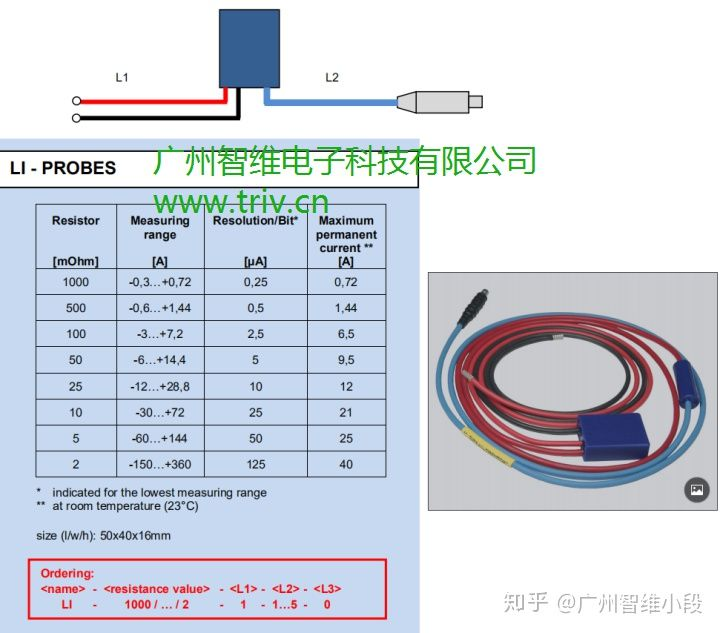

LI-probes 低压电流探头

带电缆引出线的测量单元,用于将探头引入到测量电路中。 测量电路的保护必须由用户提供。 分流器集成在封装好的套管中。

探头构成:

电缆引出线= L1(1m),(耐热且高度柔性)电缆端部松动

带集成分流器的灌浆套管

数据电缆= L2(1…5 m),带6针推挽式连接器

存储设备,用于PROBE识别和校准数据

注意:最大连续电流低于测量范围。请参考用户手册。
在这里插入图片描述

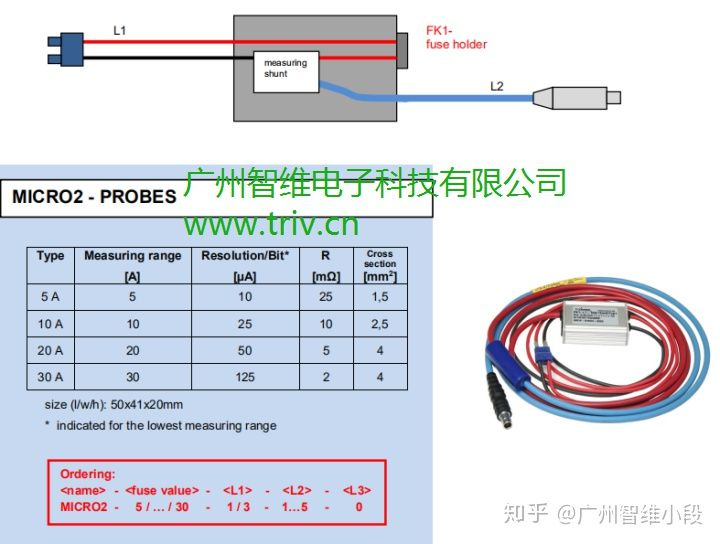

MICRO2 Probes-电流探头

带有MICRO2连接器的测量单元,该单元已插入汽车的保险丝盒中,而不是原来的保险丝。 测量电路由FK1保险丝保护,该保险丝具有相等的电流值,以确保保护测量电路。 FK1保险丝已插入铝制外壳的保险丝座中。 测量分流器集成在外壳中。

探头构成:

MICRO2连接器

带保险丝的电缆= L1(高度柔性且耐热)

铝制外壳,集成分流器和保险丝座,用于测量电路保护

数据电缆= L2(1…5m),带6针推挽式连接器

存储设备,用于PROBE识别和校准数据

注意:最大连续电流可能低于测量范围。请参考用户手册。
在这里插入图片描述

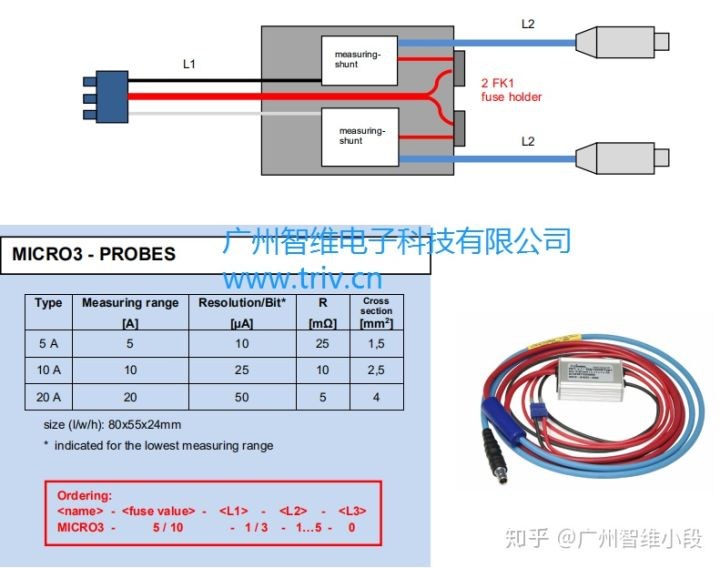

MICRO3 Probes-电流探头

带有MICRO3连接器的测量单元,该连接器插入汽车的保险丝盒中,而不是原来的保险丝。 测量电路由2个FK1保险丝保护,这些保险丝具有相等的电流值,以确保保护测量电路。 FK1保险丝插入铝制外壳的保险丝座中。 2个测量分流器集成在外壳中。

探头构成:

MICRO3连接器

带保险丝的电缆= L1(高度柔性且耐热)

铝制外壳,带有集成的2个分流器和2个保险丝座,用于测量电路保护

数据电缆= L2(1…5m),带6针推挽式连接器

存储设备,用于PROBE识别和校准数据

注意:最大连续电流可能低于测量范围。请参考用户手册
在这里插入图片描述

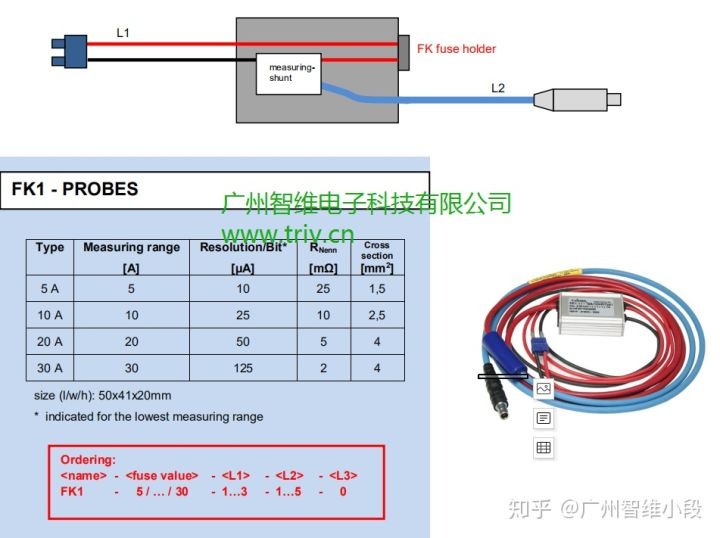

FK Probes-电流探头

具有FK1,FK2或FK3连接器的测量单元,该单元已插入车辆的保险丝盒中,而不是原来的保险丝。 必须将原始保险丝插入PROBE的保险丝盒中,以确保保护测量电路。 保险丝座和分流器集成在一个小的铝制外壳中。

探头构成:

FK1-,FK2-,FK3-连接器

带保险丝的电缆= L1(高度柔性且耐热)

铝制外壳,集成分流器和保险丝座,用于测量电路保护

数据电缆= L2(1…5m),带6针推挽式连接器。

存储设备,用于PROBE识别和校准数据。

注意:最大连续电流可能低于测量范围。请参考用户手册。

JCASE和MCASE Probes电流探头

带有JCASE或MCASE连接器的测量单元,该单元已插入汽车的保险丝盒中,而不是原来的保险丝。 测量电路由具有等效电流值的JCASE保险丝保护,以确保保护测量电路。 JCASE保险丝插入铝制外壳的保险丝座中。 测量分流器集成在外壳中。

探头构成:
在这里插入图片描述
JCASE或MCASE连接器

带保险丝的电缆= L1(高度柔性且耐热)

铝制外壳,集成分流器和保险丝座,用于测量电路保护

数据电缆= L2(1…5m),带6针推挽式连接器

存储设备,用于PROBE识别和校准数据

注意:最大连续电流可能低于测量范围。请参考用户手册。

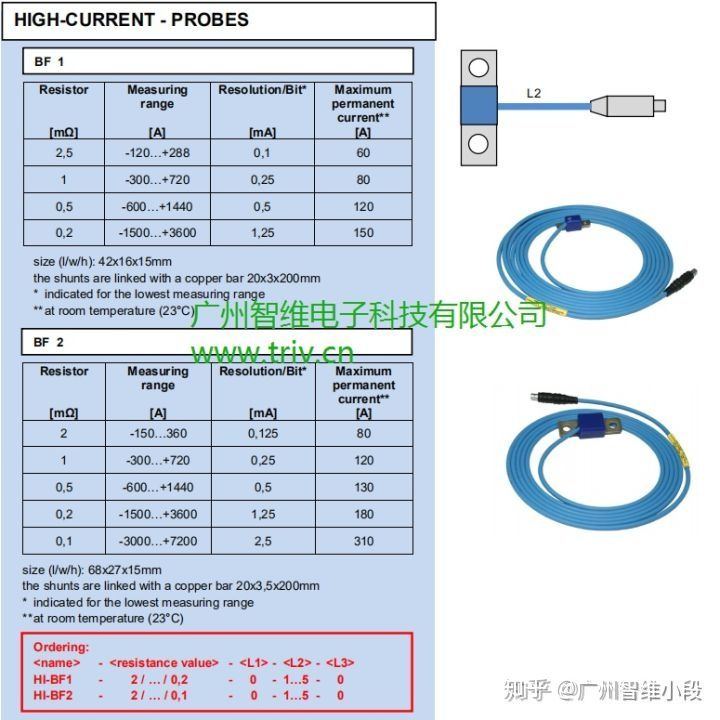

HI Probes–电流探头(无测量电路保护)

在这类型探头上,必须将分流器直接放置在测量电路中。测量电路的保护必须由用户提供。

探头构成:

带安装带的分流器(BF1或BF2型)(温度范围-40…+ 130°C)

数据电缆= L2(1…5m),带6针推挽式连接器

存储设备,用于PROBE识别和校准数据

注意:最大连续电流低于测量范围。请参考用户手册。
在这里插入图片描述在这里插入图片描述在这里插入图片描述

这篇关于Klari汽车测试数据采集系统专用探头的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
