硬件知识：N-MOS管 双向电平转换电路

本文主要是介绍硬件知识：N-MOS管 双向电平转换电路，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

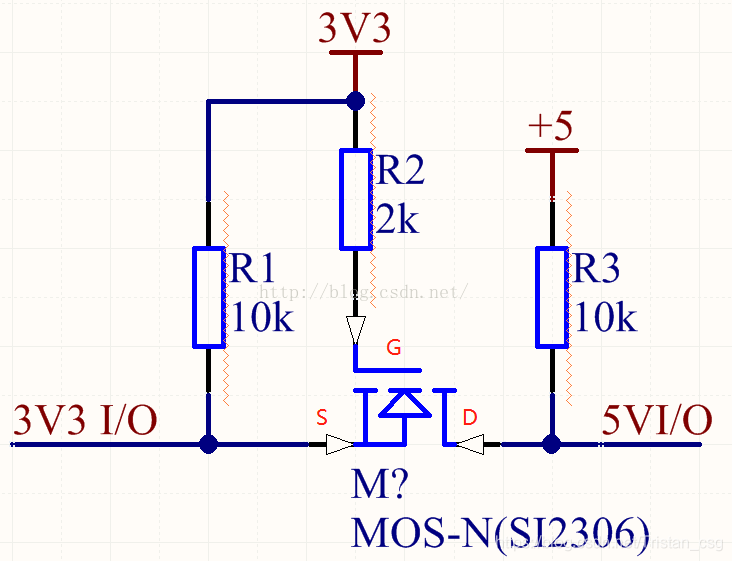

如上图所示，是 MOS-N 场效应管 双向电平转换电路。
双向传输原理：
为了方便讲述，定义 3.3V 为 A 端，5.0V 为 B 端。

A端输出低电平时（0V）  ，MOS管导通，B端输出是低电平（0V）
A端输出高电平时（3.3V），MOS管截至，B端输出是高电平（5V）
A端输出高阻时（OC）    ，MOS管截至，B端输出是高电平（5V）

B端输出低电平时（0V）  ，MOS管内的二极管导通，从而使MOS管导通，A端输出是低电平（0V）
B端输出高电平时（5V）  ，MOS管截至，A端输出是高电平（3.3V）
B端输出高阻时（OC）    ，MOS管截至，A端输出是高电平（3.3V）

优点：
1、适用于低频信号电平转换，价格低廉。
2、导通后，压降比三极管小。
3、正反向双向导通，相当于机械开关。
4、电压型驱动，当然也需要一定的驱动电流，而且有的应用也许比三极管大。



注意：R1和R2可根据实际情况添加或去除
