嵌入式项目实践–多路温度采集控制系统（8）网页界面

嵌入式开发培训（阶段1）基础应用开发视频地址
多路温度采集系统视频地址

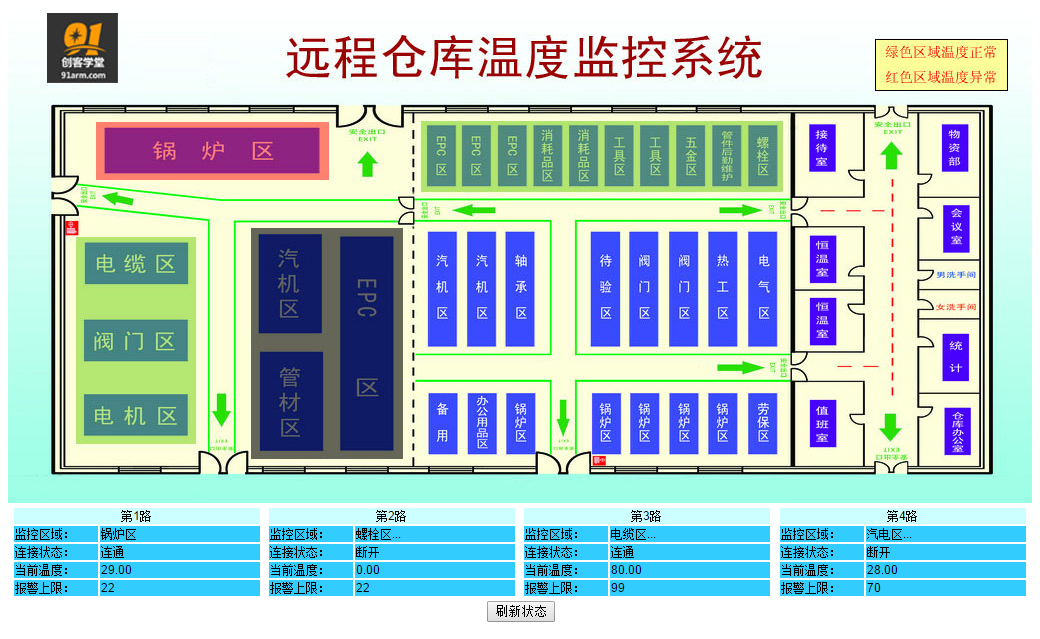

网页界面

这里写图片描述

网页界面html源码

<TABLE WIDTH=800 BORDER=0 CELLPADDING=0 CELLSPACING=0>
<TR>
<TD COLSPAN=5><IMG SRC="/images/temp_1.jpg" WIDTH=1024 HEIGHT=92></TD>
<TD><IMG SRC="/images/spacer.gif" WIDTH=1 HEIGHT=92></TD>
</TR>
<TR>
<TD COLSPAN=2><IMG SRC="/images/temp_21.jpg" WIDTH=400 HEIGHT=108></TD>
...
</TABLE>

网页界面CGI程序源码

 printf("<TABLE WIDTH=800 BORDER=0 CELLPADDING=0 CELLSPACING=0><TR><TD COLSPAN=5>");printf("<IMG SRC=\"/images/temp_1.jpg\" WIDTH=1024 HEIGHT=92></TD><TD>");printf("<IMG SRC=\"/images/spacer.gif\" WIDTH=1 HEIGHT=92></TD></TR><TR>");if(g_dev->temp_data[0] <= (float)g_dev->temp_max[0])printf("<TD COLSPAN=2><IMG SRC=\"/images/temp_21.jpg\" WIDTH=400 HEIGHT=108></TD>");elseprintf("<TD COLSPAN=2><IMG SRC=\"/images/temp_22.jpg\" WIDTH=400 HEIGHT=108></TD>");...

网页同主控通信

首先通过消息队列发送更新数据请求，主控程序更新共享内存，然后读取共享内存数据在网页上显示。

if(msg_send(msgid)==0){if((shm_dev=(struct st_sys*)set_web_shm())==NULL){printf("shm_web error\n");  exit(1);}else{for(i=0;i<DEF_MAX_CHANNEL;i++){g_dev->temp_max[i] = shm_dev->temp_max[i];g_dev->temp_data[i] = shm_dev->temp_data[i];g_dev->status[i] = shm_dev->status[i] ;}g_dev->update_time = shm_dev->update_time;}
}

网页界面程序代码

HTML函数头文件


#include<stdio.h>void html_begin(void);
void html_body(void);
void html_body_noimg(void);
void html_end(void);
void html_refresh(char* second, char* url);/*---------html begin tag-------------*/
void html_begin(void)
{printf("Content-type:text/html\r\n\r\n");printf("<html>");printf("<title>TC90000多路温度采集控制系统</title>");printf("<link href=\"/noneline.css\" rel=\"stylesheet\" type=\"text/css\">");}/*---------html refresh tag-------------*/
void html_refresh(char* second, char* url)
{printf("<META HTTP-EQUIV=\"REFRESH\" CONTENT=\"%s;URL=%s\">", second, url);}/*---------html body tag-------------*/
void html_body(void)
{printf("<body background=\"/bg_black.gif\">");printf("<div align=\"center\">");
}/*---------html body tag-------------*/
void html_body_noimg(void)
{printf("<body><div align=\"center\">");
}/*---------html end tag-------------*/
void html_end(void)
{printf("</div></body></html>");
}

网页CGI程序


#include <unistd.h>
#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <sys/ipc.h>
#include <sys/msg.h>
#include <sys/shm.h>
#include "html.h"#define DEF_MAX_CHANNEL 4       //采集的路数
//消息队列接收时索引值
#define TEMP_SMG_INDEX_BASE 10
#define WEB_SMG_INDEX 2
#define WEB_UPDATE_SMG_INDEX 3
#define UPDATE_TIME_SMG_INDEX 4//系统总体数据结构
struct st_sys{int temp_max[DEF_MAX_CHANNEL];      //设置每路温度报警最大值float temp_data[DEF_MAX_CHANNEL];   //每路温度char status[DEF_MAX_CHANNEL];       //每路状态char update_time;                   //网页刷新秒数
};struct st_sys g_dev[1];//消息队列数据结构
struct st_msg_req{long int index;char req;
};int msg_send(int msgid)
{struct st_msg_req cmd;cmd.index = WEB_UPDATE_SMG_INDEX;cmd.req = 0x1;if(msgsnd(msgid,(void*)&cmd,1,0)==-1)return -1;return 0;
}int get_msgid(void)
{int id = -1;id = msgget((key_t)1234,0666|IPC_CREAT);if(id == -1){printf("msgget error\n");exit(1);}return id;
}void* set_web_shm(void)
{int shmid;void* shmaddr=(void*)0;if((shmid=shmget((key_t)2345,sizeof(struct st_sys),0666|IPC_CREAT))<0){
        return NULL;}else{  if((shmaddr=shmat(shmid,(void*)0,0))==(char *)-1){return NULL;}}printf("set shm ok...\n");return shmaddr;
}char area_name[4][16]={"锅炉区","螺栓区...","电缆区...","汽电区..."};//在网页上显示四路温度数据
void show_temp_table()
{int i;printf("<table width=\"1024\" border=\"0\"><tr>");for(i=0;i<4;i++){
        printf("<td><table width=\"250\" border=\"0\"><tr><td colspan=\"2\" bgcolor=#CCFFFF>");printf("<div align=center>第%d路</div></td></tr>",i+1);printf("<tr><td width=\"82\" bgcolor=#33CCFF>监控区域：</td>");printf("<td width=\"158\" bgcolor=#33CCFF>%s</td></tr>",area_name[i]);                printf("<tr><td bgcolor=#33CCFF>连接状态：</td>");if(g_dev->status[i]==1)printf("<td bgcolor=#33CCFF>%s</td></tr>","连通");elseprintf("<td bgcolor=#33CCFF>%s</td></tr>","断开");                printf("<tr><td bgcolor=\"#33CCFF\">当前温度：</td>");printf("<td bgcolor=\"#33CCFF\">%4.2f</td></tr>",g_dev->temp_data[i]);   printf("<tr><td bgcolor=\"#33CCFF\">报警上限：</td>");printf("<td bgcolor=\"#33CCFF\">%d</td></tr></table></td>",g_dev->temp_max[i]);}       printf("</tr></table>");
}void show_sys_area(void)
{printf("<TABLE WIDTH=800 BORDER=0 CELLPADDING=0 CELLSPACING=0><TR><TD COLSPAN=5>");printf("<IMG SRC=\"/images/temp_1.jpg\" WIDTH=1024 HEIGHT=92></TD><TD>");printf("<IMG SRC=\"/images/spacer.gif\" WIDTH=1 HEIGHT=92></TD></TR><TR>");if(g_dev->temp_data[0] <= (float)g_dev->temp_max[0])printf("<TD COLSPAN=2><IMG SRC=\"/images/temp_21.jpg\" WIDTH=400 HEIGHT=108></TD>");elseprintf("<TD COLSPAN=2><IMG SRC=\"/images/temp_22.jpg\" WIDTH=400 HEIGHT=108></TD>");if(g_dev->temp_data[1] <= (float)g_dev->temp_max[1])    printf("<TD COLSPAN=2 ROWSPAN=2><IMG SRC=\"/images/temp_31.jpg\" WIDTH=381 HEIGHT=133></TD>");elseprintf("<TD COLSPAN=2 ROWSPAN=2><IMG SRC=\"/images/temp_32.jpg\" WIDTH=381 HEIGHT=133></TD>");  printf("<TD ROWSPAN=4><IMG SRC=\"/images/temp_4.jpg\" WIDTH=243 HEIGHT=409></TD>");printf("<TD><IMG SRC=\"/images/spacer.gif\" WIDTH=1 HEIGHT=108></TD></TR><TR>");if(g_dev->status[2]==1){if(g_dev->temp_data[2] <= (float)g_dev->temp_max[2])printf("<TD ROWSPAN=3><IMG SRC=\"/images/temp_51.jpg\" WIDTH=193 HEIGHT=301></TD>");elseprintf("<TD ROWSPAN=3><IMG SRC=\"/images/temp_52.jpg\" WIDTH=193 HEIGHT=301></TD>");}else{printf("<TD ROWSPAN=3><IMG SRC=\"/images/temp_5.jpg\" WIDTH=193 HEIGHT=301></TD>");}if(g_dev->status[3]==1){    if(g_dev->temp_data[3] <= (float)g_dev->temp_max[3])printf("<TD ROWSPAN=3><IMG SRC=\"/images/temp_61.jpg\" WIDTH=207 HEIGHT=301></TD>");elseprintf("<TD ROWSPAN=3><IMG SRC=\"/images/temp_62.jpg\" WIDTH=207 HEIGHT=301></TD>");}else{printf("<TD ROWSPAN=3><IMG SRC=\"/images/temp_6.jpg\" WIDTH=207 HEIGHT=301></TD>");     }   printf("<TD><IMG SRC=\"/images/spacer.gif\" WIDTH=1 HEIGHT=25></TD></TR><TR>");printf("<TD COLSPAN=2><IMG SRC=\"/images/temp_7.jpg\" WIDTH=381 HEIGHT=141></TD>");printf("<TD><IMG SRC=\"/images/spacer.gif\" WIDTH=1 HEIGHT=141></TD></TR><TR>");printf("<TD><IMG SRC=\"/images/temp_8.jpg\" WIDTH=178 HEIGHT=135></TD><TD>");printf("<IMG SRC=\"/images/temp_9.jpg\" WIDTH=203 HEIGHT=135></TD><TD>");printf("<IMG SRC=\"/images/spacer.gif\" WIDTH=1 HEIGHT=135></TD></TR></TABLE>");
}int main(int argc, char *argv[])
{int i,msgid;char update_time[4];struct st_sys* shm_dev;if((msgid=get_msgid()) < 0){printf("msg_web id error\n");  }       if(msg_send(msgid)==0){if((shm_dev=(struct st_sys*)set_web_shm())==NULL){printf("shm_web error\n");  exit(1);}else{for(i=0;i<DEF_MAX_CHANNEL;i++){g_dev->temp_max[i] = shm_dev->temp_max[i];g_dev->temp_data[i] = shm_dev->temp_data[i];g_dev->status[i] = shm_dev->status[i] ;}g_dev->update_time = shm_dev->update_time;}}html_begin();bzero(update_time,4);sprintf(update_time,"%d",g_dev->update_time);html_refresh(update_time,"/cgi-bin/show.cgi");  //页面秒自动刷新html_body_noimg();show_sys_area();//显示系统监控区域图片show_temp_table();//显示多路数据表格printf("<form method=\"get\" action=\"/cgi-bin/show.cgi\">");printf("<input type=\"submit\" value=\"刷新状态\"></form>");html_end(); return 0;
}

这篇关于多路温度采集控制系统（8）网页界面的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
