【TOLIN】第六章|移植WS2812FX库（上）

        ↑ 点击上方，关注“Tkwer望远镜”

作者：Tkwer

公众号：Tkwer望远镜



WS2812B彩灯介绍

    在上个推送中我们使用PWM+DMA驱动WS2812B。并且成功移植了Adafruit_NeoPixel库。最近在github上关注了WS2812FX库，这个库的实现函数要比Adafruit_NeoPixel库丰富的多。

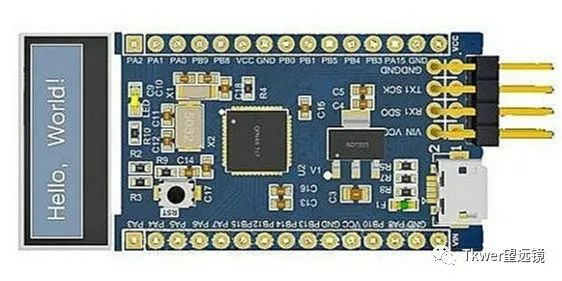

    很可惜，这个库是基于Arduino和ESP8266、ESP32的，是用C++写的，移植到我们的TOIN核心板上，需要很大的工作量。不过有这个想法，肯定不止我一个！所以:

    Thank lamik !这个是他基于STM32F103写的，我们只需要配置底层代码，即配置SPI+DMA，就能在我们的TOIN核心板跑啦。由于WS2812B发送一位有时钟要求，所以我们先回顾一下它的时序图吧。

    数据线低电平保持时间大于50us时，为复位信号。复位后，每个LED读取“DIN”线上开始的24bit（绿：红：蓝为8：8：8）数据到驱动芯片内部缓存。除了开始的24bit数据，后面的数据都通过“DOUT”脚传递到下一个LED，即每经过一个像素点的传输，信号减少24bit。内部缓存数据在下一个复位脉冲后被写入PWM控制器。一个bit为1.25us±0.15us,一个LED有3*8bits=24bits,传输完大概需要24*1.25us=30us。(注：在spi中，我们用spi一个字节（8位）来表示这里的一"bit",0 code :11000000 1 code :11111000)

所以在ws2812_spi.c文件中做以下定义了：

1//  ___
2// |   |_____|   11000000  low level
3
4//  _____
5// |     |___|   11111000  high level
6#define zero 192U
7#define one 248U





使用STM32CubeMX生成工程模板



    本例程我们需要用到SPI和DMA，所以我们在CuBeMX中添加配置一下。

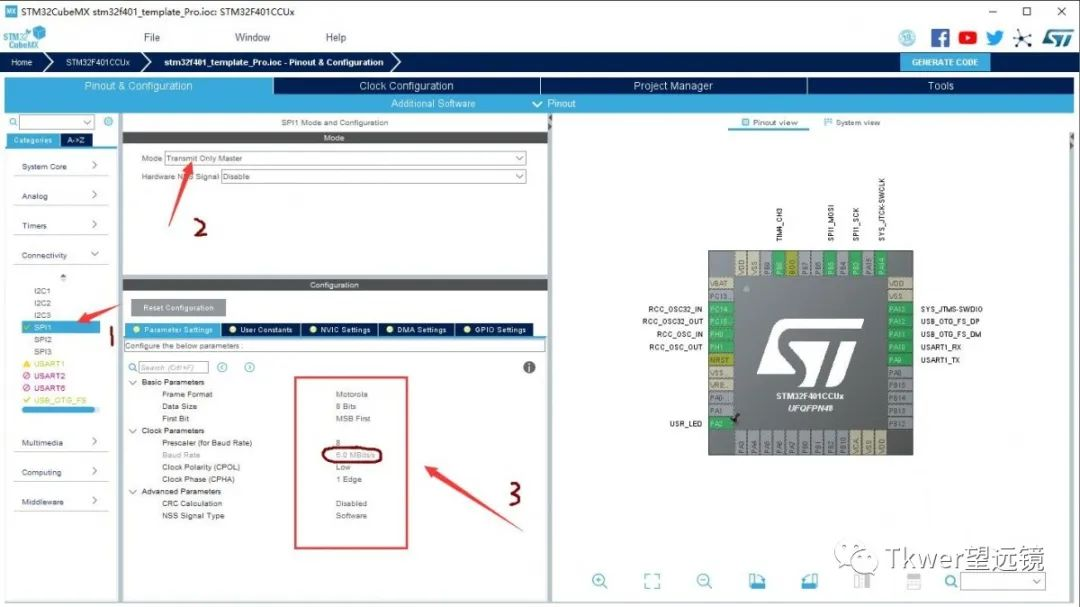

    首先选中SPI--->Mode 选择Transmit only master--->配置 Parameter Settings

    注意这里的圈出来的时钟范围一定要满足WS2812时钟要求，如果不满足我们需要进行时钟树配置，SPI1是挂在APB2 Peripheral clocks(MHz)时钟上的.（ps:1/1.25us/8 = 6.4MHz,输入误差公式，时钟范围可以是6.4±0.66MHz。6.4MHz/8=800khz，用SPI一个字节传输代表LED的一个“bit”）

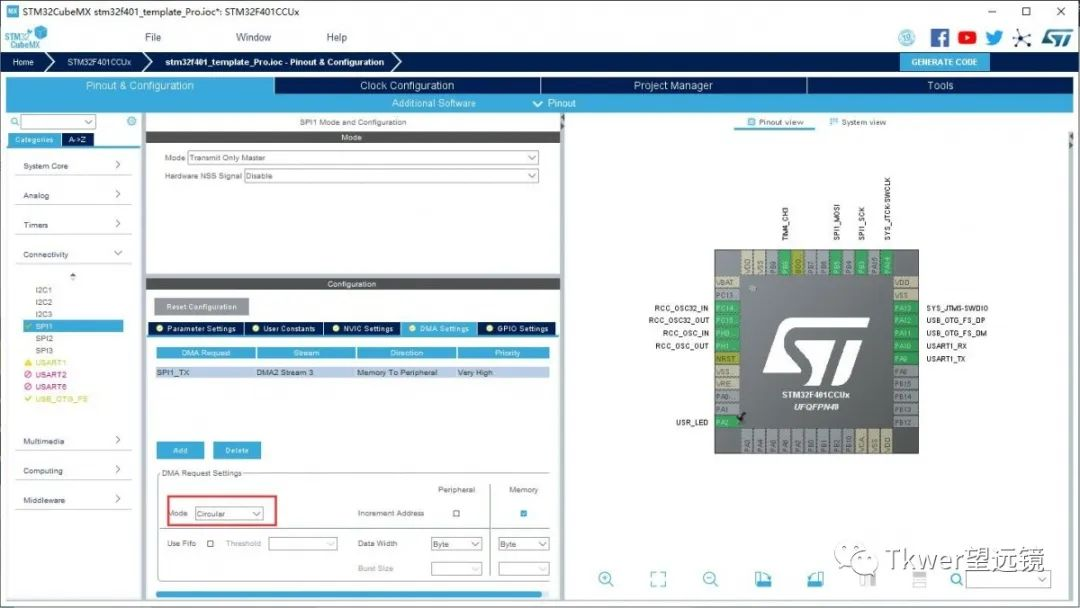

   DMA配置，一定是Memory to Peripheral 且Mode是circular。作者是通过circular 这个模式节省很多内存资源，稍后再介绍。

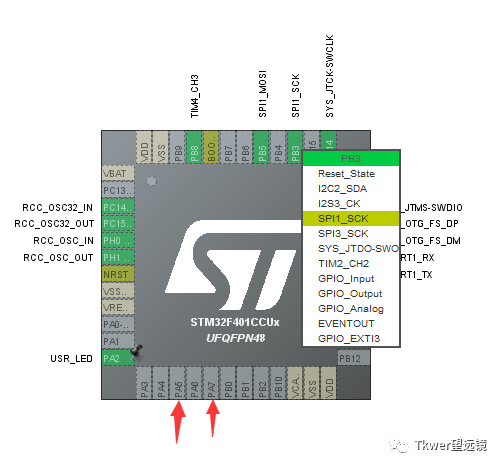

    或许有的同学在第一步就有这个困惑，为啥我配置的SPI1口在的是PB3，PB5，而自己配置图显示的是PA5，PA7，这个不是很大问题。cubeMX默认是SPI1映射到PA5，PA7，但是我们可以通过选pin脚让它映射到PB3，PB5。

以上就算配置好需要的SPI驱动了，下面我来回答几个问题：

• 为什么要用DMA？

    WS2812灯用作一些动态刷新的时候需要传输大量数据，如果不使用DMA，可能我们在用中断的时候破坏了传输数据。这个库也确切用到了SysTick计时器的中断。



• 为什么DMA Mode是Circular 而不是Normal？

    从内存方面思考，每个LED消耗24字节，100颗就消耗2.4KB内存（这很不利于我们做Bad apple！），但是我们利用DMA的HAL_SPI_TxHalfCpltCallback回调函数，可以先传送一半存储区的内容，一半用于装载数据，注意装载数据所需时间应该是小于传送出去的时间的。circular就可以实现两个半缓存区交替。缓存区大小不受灯数量影响！

    从时间层面，通过DMA发送一半缓冲区（24字节）所需的时间为31 µs。 接下来的24个字节的数据准备仅花费MCU 7 µs。一个LED可以为CPU节省26 µs的时间，这可以做其他事情。如果有100个LED，则为2.6毫秒，而有1000个LED，则CPU需要26毫秒的时间。



数据缓冲区将缩短为48个字节，即它将适合两个二极管的数据。它将很好地包装。操作图如下：

1. 加载2 * 24字节的复位信号并开始循环DMA传输。

2. 半传输触发器-将另外24个字节加载到前半缓冲区中。

3. 完全传输的触发器-第一个LED的数据到缓冲器的后半部分。

4. 半传输触发-第二个（偶数）LED的数据传输到缓冲器的前半部分。

5. 完全传输的触发器-第三个（奇数）二LED的数据到缓冲器的后半部分。

6. 重复4和5，直到所有LED均已发送。

7. 完成。



 1void WS2812B_Refresh()

 2{
 3  CurrentLed = 0;
 4  ResetSignal = 0;
 5
 6  for(uint8_t i = 0; i < 48; i++)
 7    buffer[i] = 0x00;
 8
 9  HAL_SPI_Transmit_DMA(hspi_ws2812b, buffer, 48); // Additional 3 for reset signal
10  while(HAL_DMA_STATE_READY != HAL_DMA_GetState(hspi_ws2812b->hdmatx));
11}
12
13void HAL_SPI_TxHalfCpltCallback(SPI_HandleTypeDef *hspi)
14{
15  if(hspi == hspi_ws2812b)
16  {
17    if(!ResetSignal)
18    {
19      for(uint8_t k = 0; k < 24; k++) // To 72 impulses of reset
20      {
21        buffer[k] = 0x00;
22      }
23      ResetSignal = 1; // End reset signal
24    }
25    else // LEDs Odd 1,3,5,7...
26    {
27      if(CurrentLed > WS2812B_LEDS)
28      {
29        HAL_SPI_DMAStop(hspi_ws2812b);
30      }
31      else
32      {
33        uint8_t j = 0;
34        //GREEN
35        for(int8_t k=7; k>=0; k--)
36        {
37          if((ws2812b_array[CurrentLed].green & (1<<k)) == 0)
38            buffer[j] = zero;
39          else
40            buffer[j] = one;
41          j++;
42        }
43
44        //RED
45        for(int8_t k=7; k>=0; k--)
46        {
47          if((ws2812b_array[CurrentLed].red & (1<<k)) == 0)
48            buffer[j] = zero;
49          else
50            buffer[j] = one;
51          j++;
52        }
53
54        //BLUE
55        for(int8_t k=7; k>=0; k--)
56        {
57          if((ws2812b_array[CurrentLed].blue & (1<<k)) == 0)
58            buffer[j] = zero;
59          else
60            buffer[j] = one;
61          j++;
62        }
63        CurrentLed++;
64      }
65    }
66  }
67}
68
69void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi)
70{
71  if(hspi == hspi_ws2812b)
72  {
73    if(CurrentLed > WS2812B_LEDS)
74    {
75      HAL_SPI_DMAStop(hspi_ws2812b);
76    }
77    else
78    {
79      // Even LEDs 0,2,0
80      uint8_t j = 24;
81      //GREEN
82      for(int8_t k=7; k>=0; k--)
83      {
84        if((ws2812b_array[CurrentLed].green & (1<<k)) == 0)
85          buffer[j] = zero;
86        else
87          buffer[j] = one;
88        j++;
89      }
90
91      //RED
92      for(int8_t k=7; k>=0; k--)
93      {
94        if((ws2812b_array[CurrentLed].red & (1<<k)) == 0)
95          buffer[j] = zero;
96        else
97          buffer[j] = one;
98        j++;
99      }
100
101      //BLUE
102      for(int8_t k=7; k>=0; k--)
103      {
104        if((ws2812b_array[CurrentLed].blue & (1<<k)) == 0)
105          buffer[j] = zero;
106        else
107          buffer[j] = one;
108        j++;
109      }
110      CurrentLed++;
111    }
112  }
113}



传送门回顾：【TOLIN】第四章|驱动WS2812B彩灯



注：由于我们修改了时钟参数，之前的PWM+DMA移植的代码在这个工程可能不起作用，需要重新计算数值。
