QT传输函数控件设计3 QVTKWidget和QT图形界面的融合

本文主要是介绍QT传输函数控件设计3 QVTKWidget和QT图形界面的融合，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

当然我们的项目不可能真的是零基础的，如果你连什么是QDockWidget，连怎么写个信号和槽都不清楚，那就去学QT吧，反正又不难，期待我们再会。

之前是因为xml和图形项场景之类的我觉得可能大家接触比较少，而且网上的资料特别是xml文件解析的资料不太全面，所以我才单独花了一周多的时间写了二十多节来讲解的，这里关于QWidget的常见的各种控件的用法不再做单独解释（反正很简单，有点经验一看就知道啥意思了）。

首先新建一个VS的QT工程，基类设置QMainWindow，配置好QT+VTK的环境。

注意在编译的时候，可能会出现的几个问题，这里给列一下，如果遇到其他问题，可以自己Google或者百度解决。

1.  QWidget: Must construct a QApplication before a QWidget

如果你的VTK版本，尤其是编译生成的 QVTKWidget 版本是 Debug 或者 RelWithDebInfo ，都会出现这种错误。需要重新进行编译。

2. No override found for vtkRenderWindow

需要在程序运行之前（vtk的头文件们后面）加上：

VTK_MODULE_INIT(vtkRenderingOpenGL2)
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingFreeType);
VTK_MODULE_INIT(vtkRenderingVolumeOpenGL2);

3. 由于找不到vtkGUISupportQt-7.1.dll，程序终止

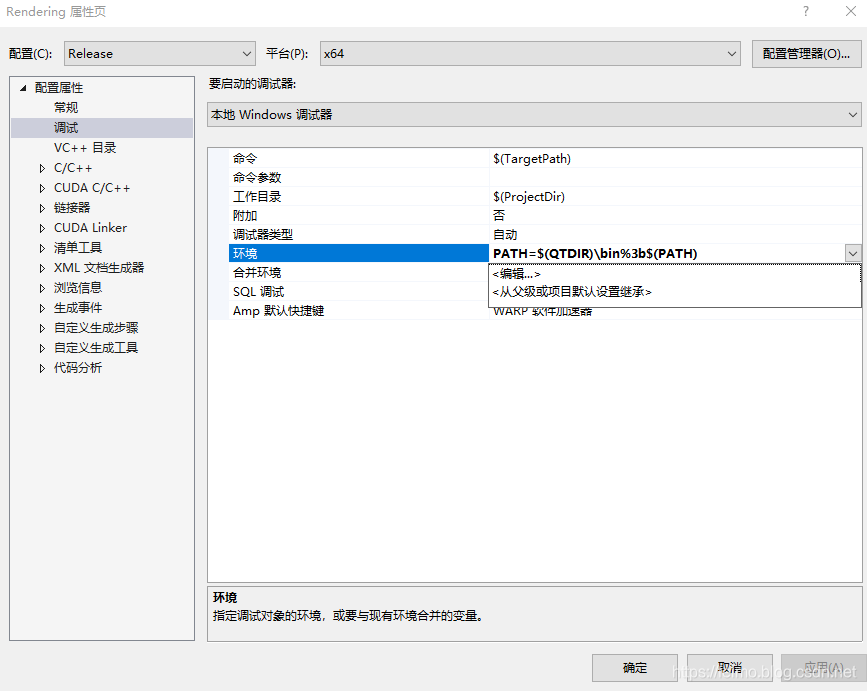

在工程右键，属性

然后 调试——环境——编辑

然后加上我们这个bin目录。（或者直接加在系统环境变量里。）

——————————————————————————————————————————————————

一般而言如果VTK+QT正常编译好的话，问题就是这些。

现在我们要在MainWindow的centralWidget里面加入QVTKWidget.

首先放入头文件：

#include "QVTKWidget.h"

然后在类中定义：

	QWidget *centralWidget;QVTKWidget *m_QVTKWidget;QHBoxLayout *layout;

之后在cpp文件的构造函数中写入：

	setWindowState(Qt::WindowMaximized);centralWidget = new QWidget(this);setCentralWidget(centralWidget);MainLayout = new QHBoxLayout(centralWidget);myQVTKWidget = new QVTKWidget(centralWidget);MainLayout->setAlignment(Qt::AlignCenter);MainLayout->addWidget(myQVTKWidget);

因为整体图有点大，这里就不显示了。显示效果是一个主窗口，中央有一个黑色的区域。

下一节我们再把上一节的程序移植进去。
