文章目录
- 1 introduction
- 2 互联设计
- 题目:Kunpeng 920: The First 7-nm Chiplet-Based 64-Core ARM SoC for Cloud Services
- 时间:2021
- 期刊:IEEE Micro
- 研究机构:华为
1 introduction
鲲鹏920的设计目标:
- 面向多个细分市场的出色可扩展性(例如。服务器和个人电脑);
- 能效高,性能好;
- 模具的可重用性。
本篇论文的主要贡献:
- CPU内核设计,高效处理并行数据
- 高速缓存一致性机制来应对edge与cloud不同规模
- 无死锁、无缓冲、多环的NoC,适应云服务特征(即,低延迟、高带宽和服务质量兼容性)并实现最小面积
- 为了实现层间通信,开发了一种coherent parallel interconnection机制。利用Chip-on-Wafer-on-Subtract (CoWoS) 技术,实现低延迟(<15纳秒)和高通量(400 GB/s)的coherent interdie communication
- 16nm IO Die以获得低成本和高性能,支持最新的IO通信协议(即,PCIe 4.0)
2 互联设计
乐高风格的小芯片: 宽度不同但高度相同
- CPU-Compute die:32 TaiShan V110 cores
- AI-Compute die
- Compute-IO die:16nm PCIe4.0
- NIC-IO die
- Wireless-accelerate (ACC) die
Interdie Connection设计: 延时<30ns,带宽400GB/s
- 物理层:基于CoWoS,兼容MCM。小IO(即,通信PHY)是定制的,以适应层间连接
- 链路层:采用虚拟通道,保证片间NoC的有效性
- 流量控制:采用基于信用的流量控制,实现发送方和接收方的有效交互

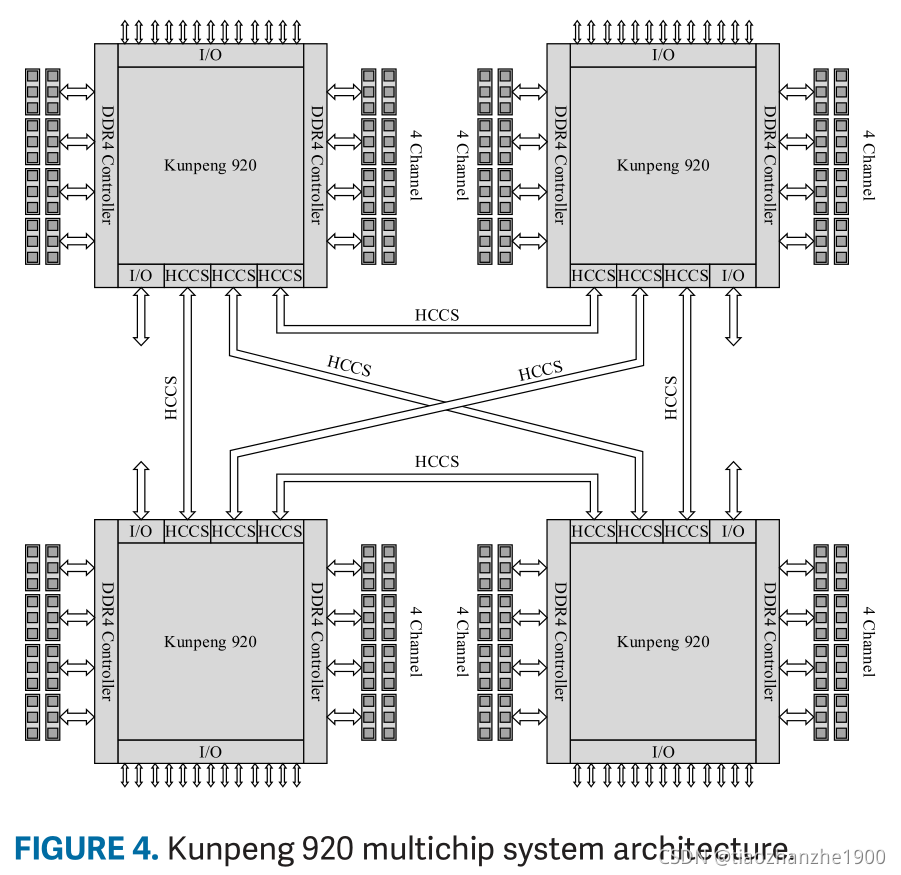

PCB级互联: - 4个Kunpeng 920 SoC,利用HCCS: Huawei Cache-Coherent System
- 延时<230ns,带宽50GB/s
