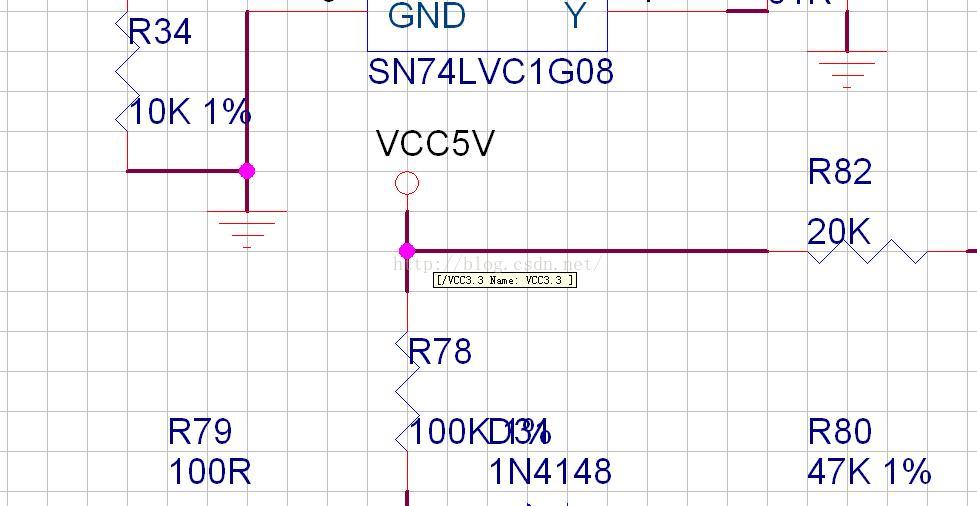

经常遇到一个很奇怪的问题，10.5版本画的原理图在用高版本如16.3 16.5打开后会出现5V和3.3V短路的情况，这样DRC检查不会报错，若到PCB LAYOUT时依然不能发现此问题，则会导致PCB板上的电源5V和3.3V连到一起。如下图：
图1
经过反复的实验发现了原因：运放的电源pin一般都命名为VCC，若两个不同的运放的VCC pin分别连到5V和3.3V ,那么在原理图上，虽然电源bar显示的是正常，但是与他们相连的网络会变成3.3V或5V，造成短路。
对策：运放的电源脚命名不用VCC,改为POW或VDD都可以(注意此时原理图上别有POW或VDD等网络名，否则依然会报错)。
