第一章 在IMX6ULL上体验鸿蒙系统

请先下载以下文件，里面含有烧写软件：
https://gitee.com/weidongshan/openharmony_for_imx6ull/repository/archive/master.zip

鸿蒙内核Liteos-a的官方代码目前只支持海思的芯片，我作为首批开发者入驻华为一个多月，成功在100ASK_IMX6ULL上移植了Liteos-a。

本文先让大家体验一下Liteos-a，后续会发布教程、视频、源码。

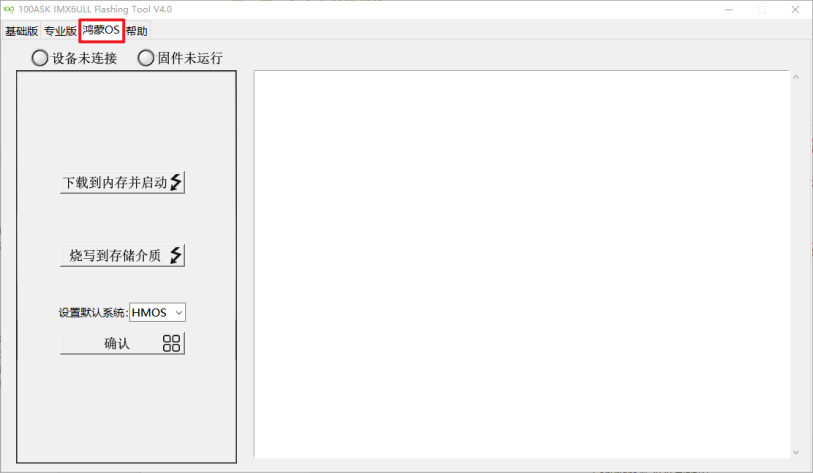

百问网开发了一款烧写软件：100ask_imx6ull_flashing_tool，它的界面如下：
在这里插入图片描述
使用这软件，只需要一条USB线连接电脑和开发板USB OTG口，只需要点击一个按钮就可以体验鸿蒙系统。

1.1 熟悉100ASK_IMX6ULL启动开关

1.1.1 全功能版

100ask_imx6ull全功能版支持USB、EMMC、SD/TF卡三种启动方式。使用后2种启动方式之前，需要先在EMMC或SD/TF卡上烧写系统。

板子背后画有一个表格，表示这3种方式如何设置。表格如下：

BOOT CFG

BOOTSW1(LCD_DATA5)SW2(LCD_DATA11)SW3(BOOT_MODE0)SW4(BOOT_MODE1)
EMMCOFFOFFONOFF
SDONONONOFF
USBXXOFFON

这3种启动方式的设置示意图如下：
在这里插入图片描述
其中的USB启动模式主要用来烧写系统。
注意：设置为USB启动时，不能先插上SD/TF卡。

1.1.2 MINI EMMC版

百问网 IMX6ULL EMMC版支持USB、EMMC、SD/TF卡三种启动方式。使用后2种启动方式之前，需要先在EMMC或SD/TF卡上烧写系统。
板子背后画有一个表格，表示这3种方式如何设置。表格如下：

BOOTSW1(LCD_DATA5)SW2(LCD_DATA11)SW3(BOOT_MODE0)SW4(BOOT_MODE1)
EMMCOFFOFFONOFF
SDONONONOFF
USBXXOFFON

这3种启动方式的设置示意图如下：
在这里插入图片描述
其中的USB启动模式主要用来烧写系统。
注意：设置为USB启动时，不能先插上SD/TF卡。

1.2 安装驱动程序

下载“100ask_imx6ull烧写工具v4.zip” 后，把它解压可得如下目录：
在这里插入图片描述
运行上图中的程序。

1.2.2 连接USB OTG线

先把开发板设置为USB启动方式，接好2条USB线，开发板上电。

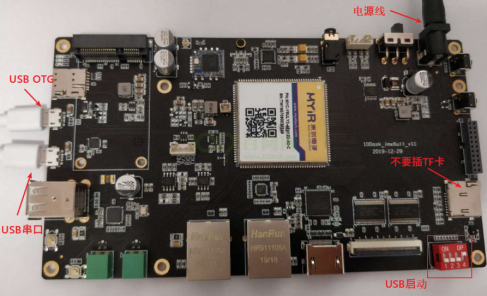

(1) 全功能版接线方式
在这里插入图片描述
(2) MINI EMMC版接线方式
在这里插入图片描述

1.2.3 安装IMX6ULL的USB驱动程序

通过USB下载或是烧写程序时，需要把开发板的OTG口用USB线连接到电脑。一般都会自动安装驱动，烧写软件的绿灯不亮时，则很有可能是驱动程序没有安装好，这时需要手工安装驱动程序。

  1. VMWARE可能会截取USB设备导致烧写失败
    如果你运行了VMWARE，它会截取USB设备，可能会有如下提示：
    在这里插入图片描述
    要选择“连接到主机”，勾选“记住我的选择，以后不再询问”。
    也许你不慎点错了“连接到虚拟机”，那也没关系，在VMWARE的菜单中把“Freescale SE Blank 6ULL”或“Netchip USB download gadget”断开连接，如下图所示：
    在这里插入图片描述
  2. USB驱动没有自动安装
    通过USB下载或是烧写程序时，需要把开发板的OTG口用USB线连接到电脑。IMX6ULL开发板会通过这一个OTG口，模拟出2个USB设备(先后模拟，不是同时)：“Freescale SE Blank 6ULL”、“USB download gadget”。一般会自动安装好驱动程序，如果驱动程序没安装好，你可以去下载“zadig”来安装驱动。
    安装第1个驱动：只要开发板设为USB启动(不要插SD/TF卡)并上电，电脑就会识别出“Freescale SE Blank 6ULL”设备，一般都会自动给它安装驱动程序。
    如果没有自动安装好驱动程序(“设备已连接”绿灯没亮)，要使用zadig安装libusb-win32驱动。
    先去https://zadig.akeo.ie/下载zadig并运行，然后参考下图安装驱动程序：
    在这里插入图片描述

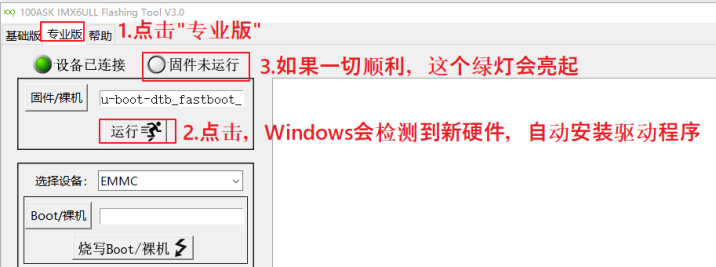

    安装第2个驱动：当烧写工具的“设备已连接”绿灯亮起，就可以在“专业版”点击“运行”按钮，这时电脑会识别出“USB download gadget”设备，一般都会自动给它安装驱动程序，如下图：
    在这里插入图片描述
    如果没有自动安装好驱动程序(“固件已运行”绿灯没亮)，先去https://zadig.akeo.ie/下载zadig并运行，然后参考下图安装驱动程序：
    在这里插入图片描述
    如果一切正常，烧写工具的2个绿灯都会亮，如下：
    在这里插入图片描述
    这就表示所有驱动都安装好了，可以重启开发板，就可以参考后面章节体验鸿蒙了。

1.3 鸿蒙文件在哪

在“100ask_imx6ull烧写工具v4”目录下，
在这里插入图片描述

1.4 一键体验鸿蒙：下载到内存运行

1.4.1 一键启动

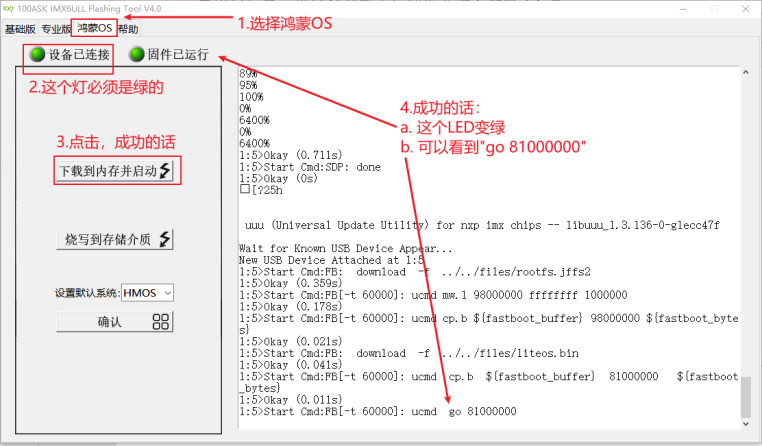

把开发板设置为USB启动，接好2条USB线，装好驱动程序后，运行烧写工具，点击下图所示按钮，观察串口信息，可以看到板子启动进入鸿蒙系统了：
在这里插入图片描述
串口信息如下：
在这里插入图片描述

1.4.2 执行shell命令

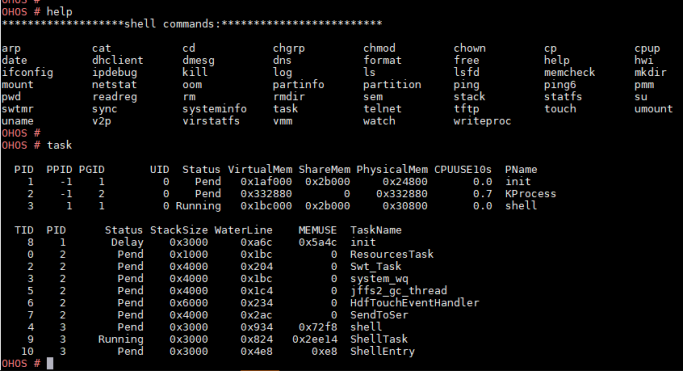

执行help命令，可以看到支持的SHELL命令，如下：
在这里插入图片描述

1.4.3 执行数码相框GUI程序

注意：必须用“./bin/digitpic”，不能用绝对路径“/bin/digitpic”
注意：这个GUI程序是我们自己写得，很丑，与鸿蒙无关。
在这里插入图片描述
在板子屏幕上可以看到：
在这里插入图片描述

1.4.4 退出程序

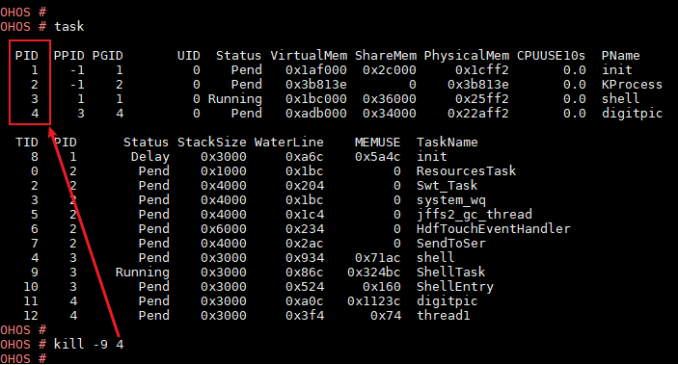

执行task命令确定进程号，然后执行“kill -9 PID”杀掉进程，比如：
在这里插入图片描述

1.5 开机自动启动鸿蒙

把开发板设置为USB启动，接好2条USB线，装好驱动程序后，运行烧写工具.

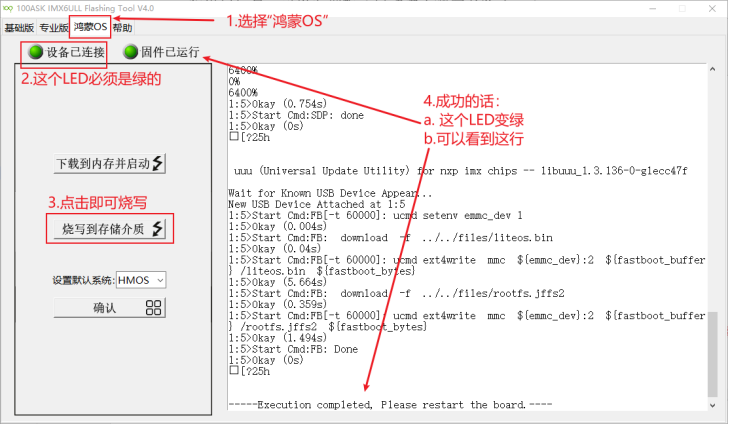

先烧写，点击下图所示按钮：
在这里插入图片描述
然后设置默认系统，如下图所示：
在这里插入图片描述
最后，设置为EMMC启动，重新上电后就可以自动进入鸿蒙系统。
