GIS+BIM专题一:SuperMap对接Revit数据流程

2024-03-28 07:08

本文主要是介绍GIS+BIM专题一:SuperMap对接Revit数据流程,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

BIM数据的生产多种多样,Revit作为使用较多的软件,主要是针对建筑BIM数据,下面我们讲下SuperMap软件产品对接Revit数据的流程

一、所需工具

1、SuperMap IDesktop.NET 10i桌面软件

2、Revit软件(版本支持2016-2020)

3、SuperMap-Revit插件

二、步骤

1、首先我们需要确保计算机上安装了SuperMap的桌面软件(确保可以使用,有本地许可),Revit软件(我这里以Revit2019示例)

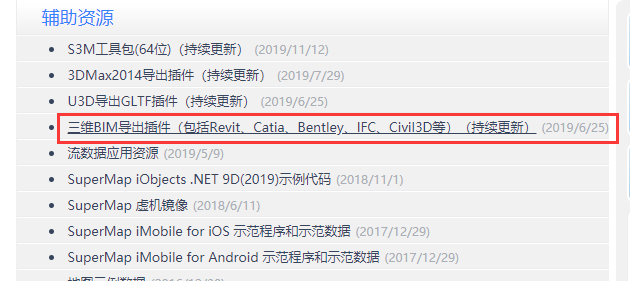

2、进入SuperMap的官网下载SuperMap-Revit插件。找到技术资源中心→辅助资源下载

根据链接下载对应版本的插件,再根据插件文档安装好插件即可。

3、准备BIM数据,打开Revit2019,可以在附加模型里找到SuperMap 插件

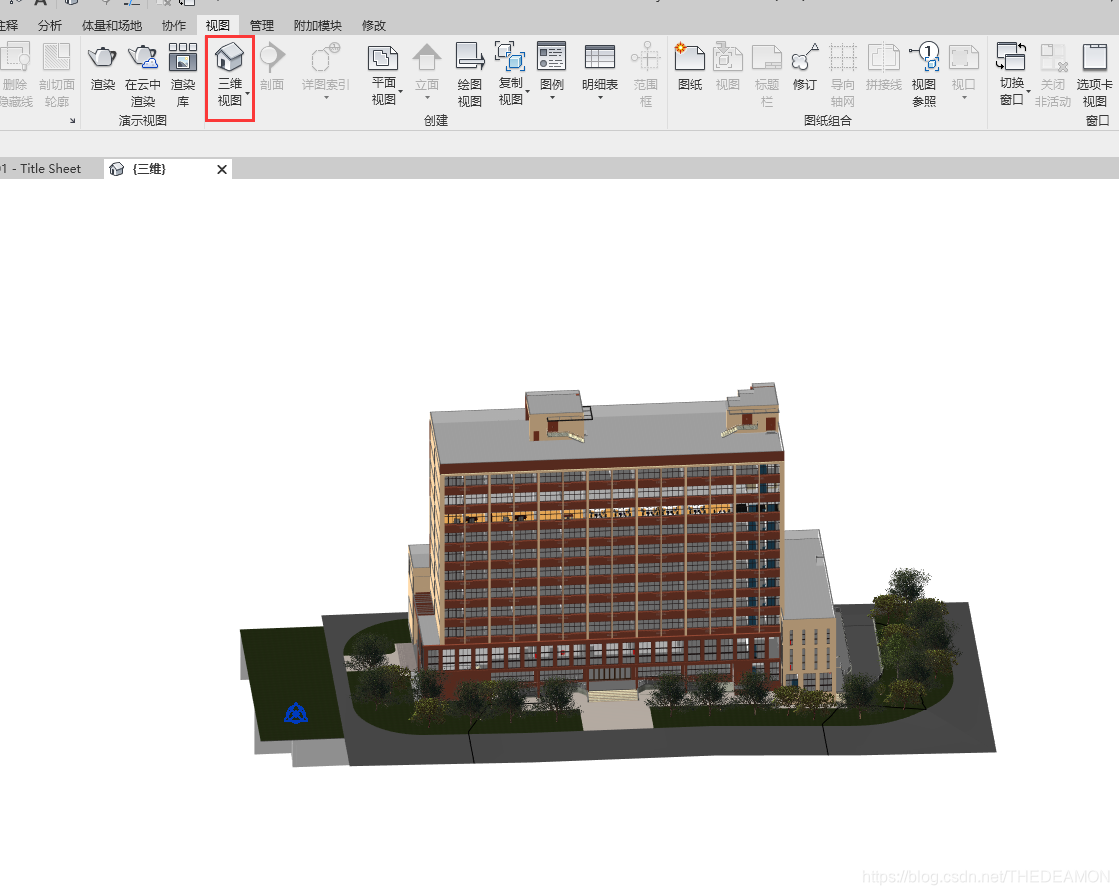

4、打开示范数据,切换到三维视图

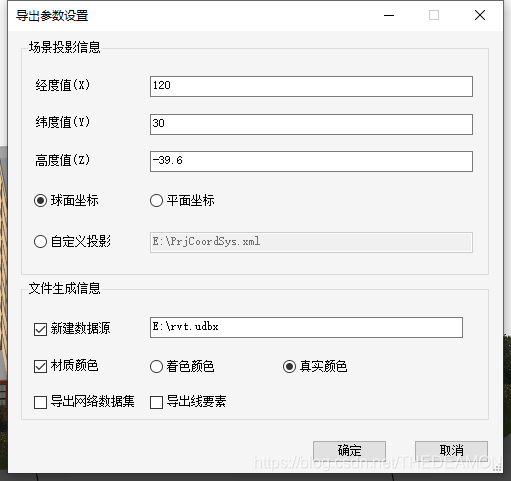

5、点击SuperMap 插件,根据信息填写导出参数

场景投影信息:这里的值填写根据数据来。①如果你的模型是根据实际的投影坐标系建模的,那么就选择平面坐标导出(有偏移值的再x,y,z处填写上偏移值,没有的就填写0,0,0)②如果模型没有根据实际的坐标值建模,常见的就是在0,0,0出建模的,那么场景投影信息可以根据实际项目需要填写

我这里模型是在0,0,0处建模的,然后我需要模型放在某个特定的位置,这时候可以采集到对应位置的坐标,记录下来填写在x,y,z处,需要注意的是这里的坐标值指的是项目基点的坐标值(也就是说项目基点实际经纬度是多少,这里就填多少)

6、点击确定后就进行了数据的导出,导出完成后可以在桌面里打开刚才导出的数据源,把模型加到三维场景里

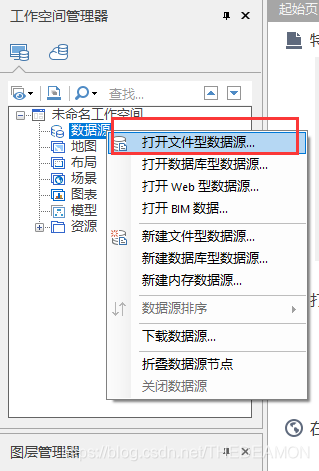

7、打开SuperMap桌面软件,然后在数据源上右键选择打开数据源,然后选择刚才导出的数据源

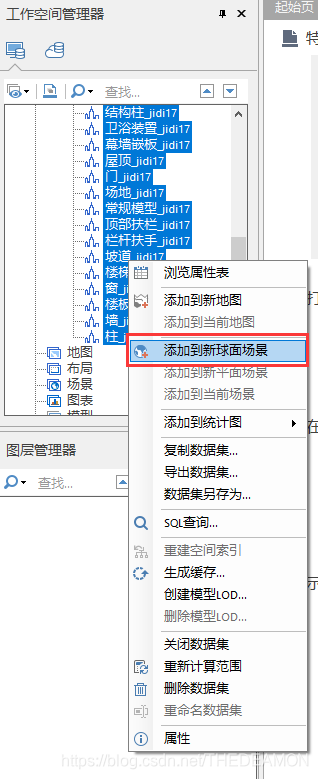

8、全选所有数据集,然后右键选择添加到新球面场景

双击其中一个图层可以对数据进行定位

到此,revit的数据就已经对接到SuperMap的平台中了!

下一篇说BIM+GIS在SuperMap平台中的数据优化以及编辑等~

这篇关于GIS+BIM专题一:SuperMap对接Revit数据流程的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
