IO端口

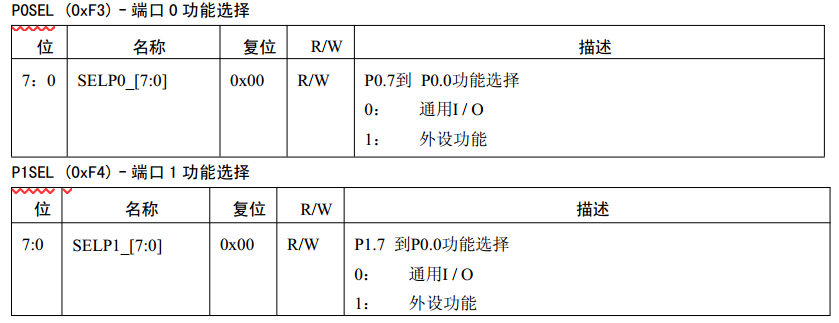

CC2530有21个数字输入/输出引脚，可以配置为通用数字I/O或外设I/O信号，配置为连接到ADC、定时器或USART外伤。这些I/O的用途可以通过一系列寄存器配置，由软件加以实现。

I/O端口具备如下重要特性：

• 21个数字I/O引脚
• 可以配置为通用I/O或外部设备I/O
• 输入口具备上拉或下拉能力
• 具有外部中断能力

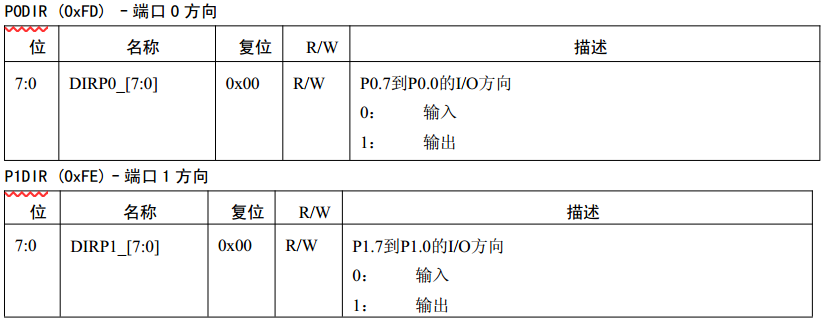

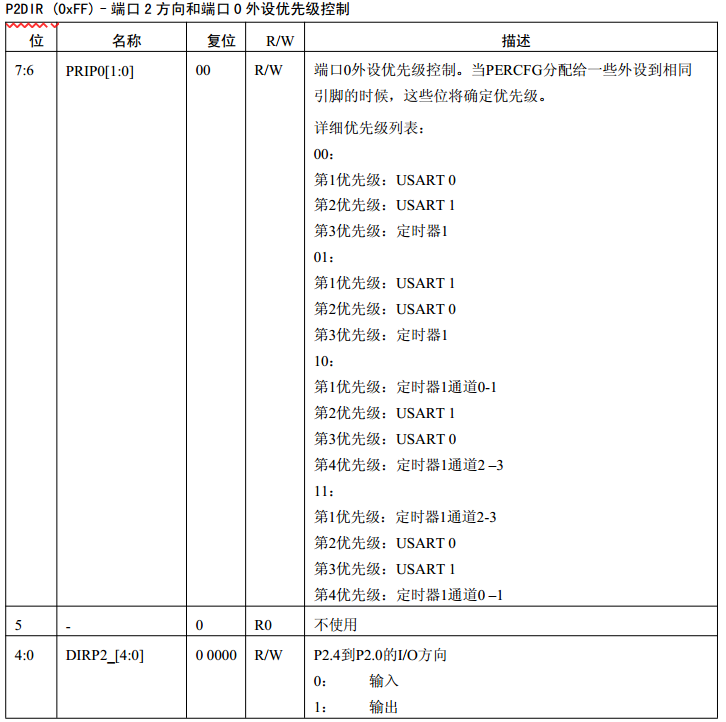

2、设置GPIO的方向寄存器：PnDIR

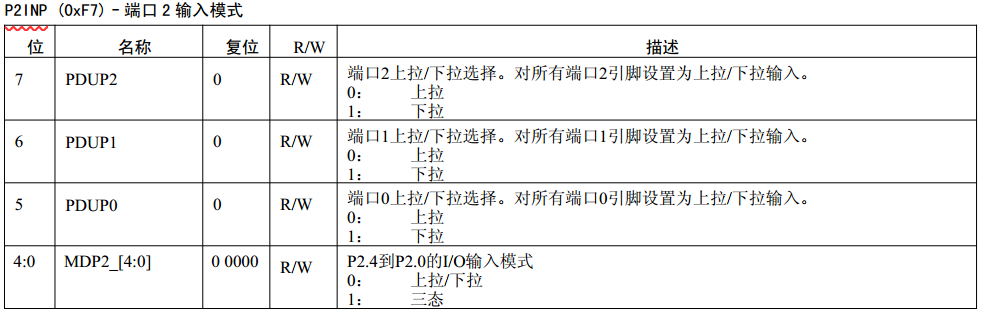

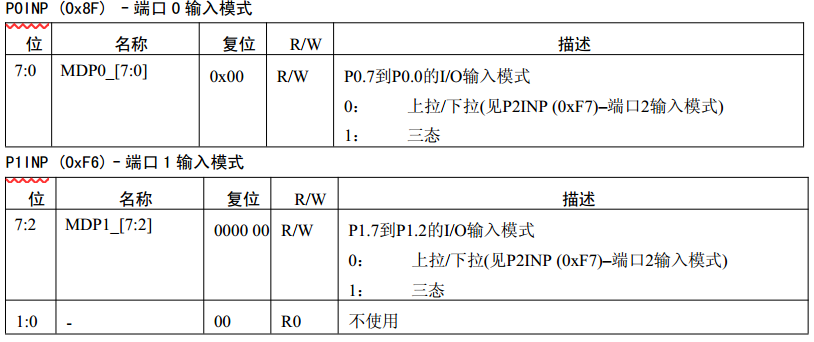

3、设置GPIO的输入模式寄存器：PnINP

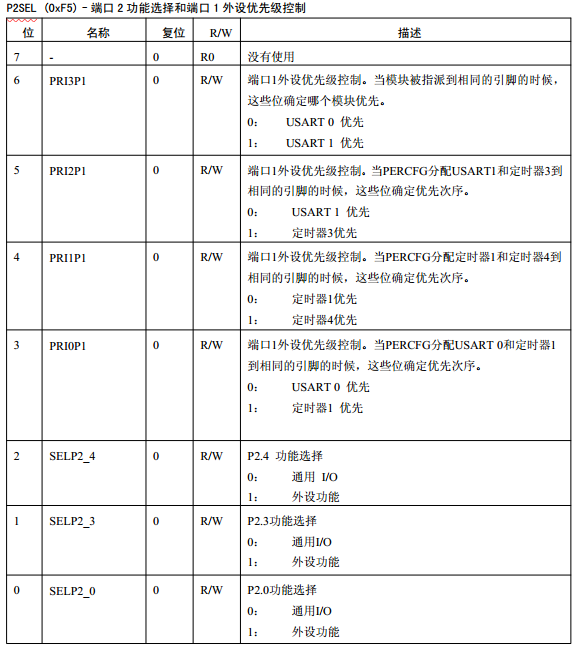

如果需要具体设置为上拉还是下拉(默认是上拉)，需要先设置P2INP寄存器的相应位。

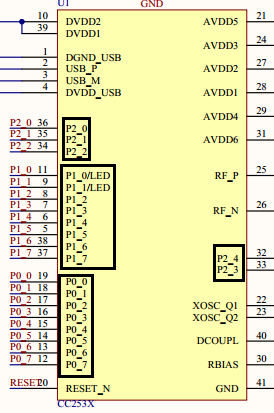

CC2530点亮led灯电路原理图：

分析：如果需要电路LED1或LED2并需配置对应的P1_0或P1_1为通用I/O功能、输出模式(需要给P1_0或P1_1一个高低电平来控制led亮灭)

IAR工程文件的快速建立与点亮LED1代码编写

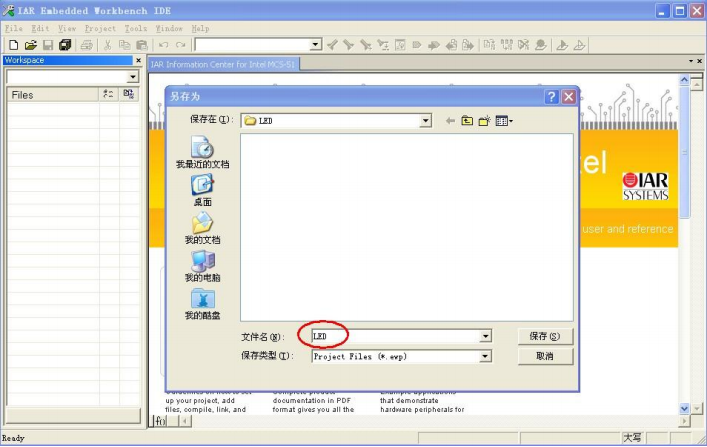

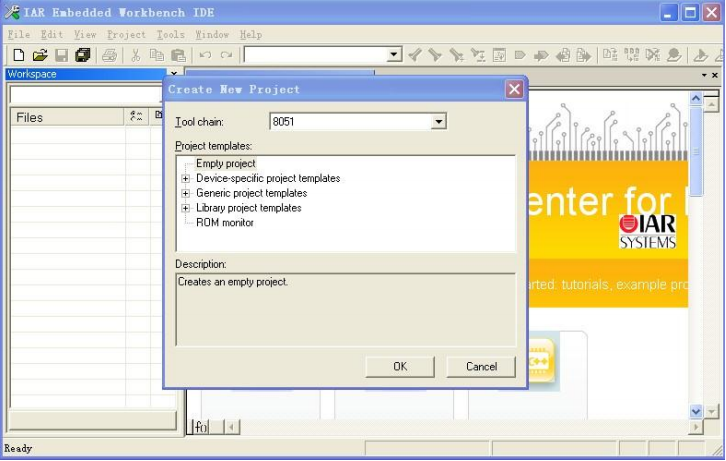

第一步：打开IAR Embedded Workbench IDE，Project->Create New Project，选择默认选项就可以了，点击OK->保存在自己希望的路径->保存

第二步：新建一个文件，保存并命名为led.c

第三步：在左边的工程里单击右键->Add->Add Files，选上led.c

第四步：配置IAR的几个选项：这些配置只有做CC2530的基础实验需要，CC2530的协议栈使用TI默认即可

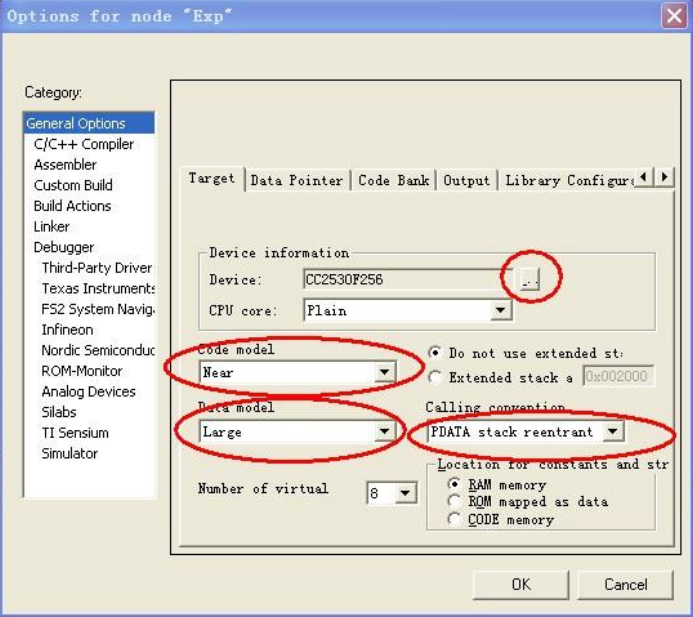

• Project->Options->General Options配置如下图所示：Device选择Texas Instruments文件夹中的CC2530F256芯片

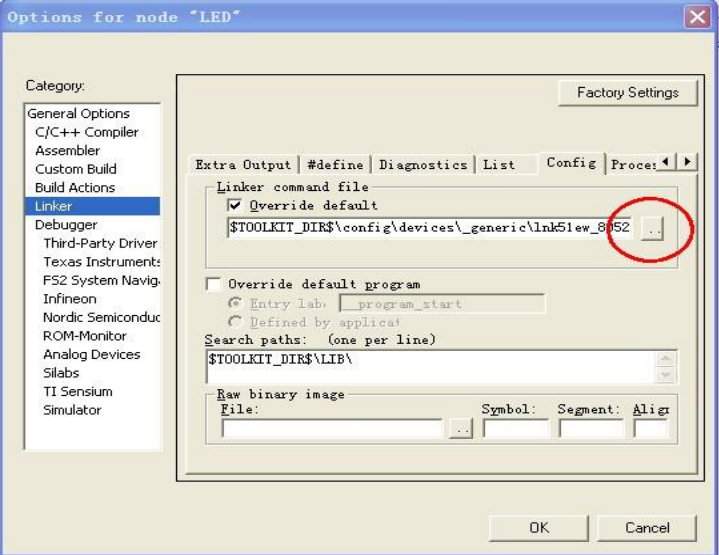

• Project->Options->Linker->Config->Linker commod file配置如下图所示：

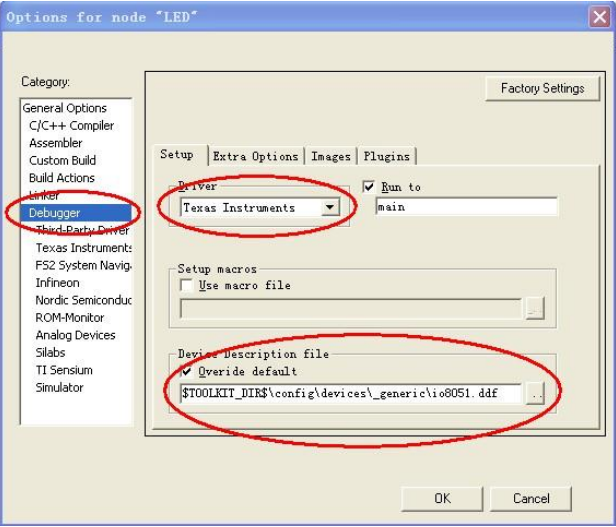

• Project->Options->Debugger，在Debugger选项的Driver里选择Texas Instruments(使用编程器仿真)，下面选择io8051.dff文件

/*************************************** 基础实验只需要添加以下这个头文件即可*************************************/
#include <ioCC2530.h>/************************************ 程序描述：点亮LED1**********************************/
#define LED1 P1_0  //定义P10口为LED1控制端，其P要大写void LED1Init(void)
{P1SEL &= ~0x01; //功能：通用I/O，默认为通用I/OP1DIR |= 0x01; //方向：输出
}void main()
{LED1Init();LED1 = 0; //给一个低电平点亮LED1for (;;);
}
