接ORCAD16.6中原理图DRC检查（上）
上次说了电气规则，下面接着说物理规则。
参考了http://blog.sina.com.cn/s/blog_e0ae98f10101fhg1.html；

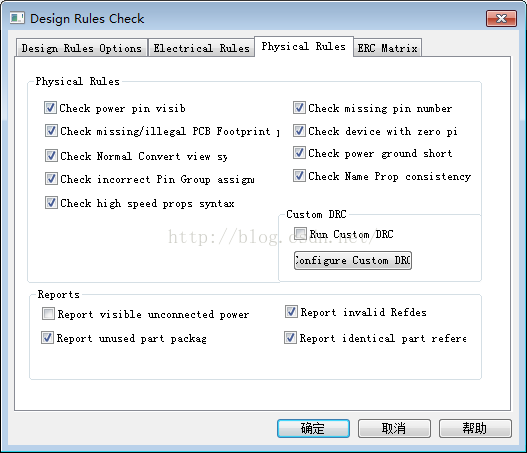

5、物理规则
check power pin visible——检查电源引脚可视性；
check missing pin number——检查是否有丢失的Pin numbers；
check missing/illegal PCB footprint property——检查缺失或者不符合规则的PCB封装库定义。没有此项规则导入原理图导入PCB时可能会出项许多问题。
Check Normal Convert view sync ——检查不同视图下的Pin numbers的一致性。
Check power ground short——检查电源、地短接。
Check incorrect Pin_Group assignment——检查Pin_Group属性的正确性；
Check Name Prop consisrency——检查名称属性的一致性；（猜的，Prop=Property）
Check high speed props syntax——检查高速props语法有无错误；
Custom DRC——自定义的DRC；
Reports：
Report visible unconnected power pin——导出可见的未连接电源引脚；
Report invalid Refdes——导出无效的参考编号；
Report unused part package——导出未使用的部分封装；
Report indentical part reference——导出相同元件的编号；
6、ERC Matrix
ERC：Electrical Rule Checker，电气规则检查矩阵。
不同属性的管脚相连是不报错，报警告还是报错误的矩阵设置。
Input：输入引脚；
Bidirectional：双向引脚；
Ouput：输出引脚；
Open Collector：集电极开路引脚；
Passive：无源引脚；
3 State：三态引脚；
Open Emitter：射极开路引脚；
Input Port：输入端口；
Bidirectional Port：双向端口；
Ouput Port：输出端口；
Open Collector Port：集电极开路端口；
Passive Port：无源端口；
3 State Port：三态端口；
Open Emitter Port：射极开路端口；
Power：电源引脚；Unconnected：未连接；
