产品概述:

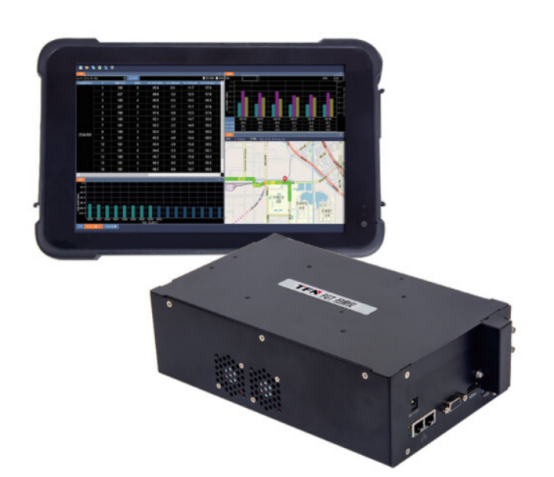

TFN  FGT720A扫频仪是主要针对电信运营商进行基站建设,网优等工作时的重要测试工具。具备4G/5G基站覆盖测试,频谱扫描和清频测试等功能。清频功能用于建站前的频带内非法信号的干扰清查;4G/5G 基站覆盖测试用于建站后的基站密度测试以及网优。为运营商的建站,网优以及基站日常维护提供重要保障。

产品特点:

●测试频段覆盖350MHz至6000MHz内的所有通信运营商频段

●采用低功耗和小型化设计,仅配置PAD或用户电脑就可以进行结果显示;

●支持清频频谱测试,可同时进行8个频谱段的观察;

●支持4G/5G基站解调覆盖测试,可同时进行最多32个频点同时测试,同频解调能力可达15dB,解调速度可达500ms/场,选配支持层三解码功能;

●支持频谱与4G/5G基站解调覆盖测试同时进行;

●具备TDD上下行分离频谱测试,排查上下行干扰;

●采用外置电池配置,可使用车载适配器供电或电池供电,使用方便;

集成多模GNSS支持GPS,Beidou等多制式,支持在密集城市和隧道环境使用。

主要参数:

仪器形态

TFN  FGT720A (含主处理器);TFN  FGT690B (不含主处理器)

尺寸

 E816-A:262 mm * 160 mm *80 mm E816-B:166 mm * 97 mm * 42 mm

重量

E816-A : < 2kg;E816-B:<1 kg

供电方式

适配器供电,电池供电(选配)

仪器接口

USB3.0(E816-B);以太网(E816-A);GPS(SMA); 天线(SMA)

频率范围和支持频段

支持350 MHz ~ 6000 MHz内的所有频段

解调模式

TDD-LTE,FDD-LTE,5G NR

解调灵敏度

LTE -136dBm@15kHz SCS;5G NR -132dBm@30kHz SCS

测量精度

±1.5dB

5G NR 解调参数

PCI,SSB Index,SS-RSRP,SS-RSRQ,SS-SINR,DM-RS RSRP,DM-RS RSRQ,

NR-ARFCN,Time Offset

5G NR 层三解码参数

Cell Identity,MCC,MNC

LTE 解调参数

SI,PCI,PSS-RSSI,PSS-RSRP,PSS-RSRQ,SSS-RSSI,SSS-RSRP,

SSS- RSRQ,EARFCN,RS-RSRP,RS-RSRQ,RS-SINR

LTE层三解码参数

Cell Identity,MCC,MNC

解调频段能力

同时对32个频点(频段)进行解调测试

同频检测能力

可以检测出与最强SS-RSRP相差15dB以内的所有SSB 可以检测出与最强小区SS-RSRP

相差13dB以内的所有小区

解调速度

每个频点<=500ms

频谱能力

0kHz,15kHz,20kHz,30kHz,50kHz,100kHz,200kHz,

300kHz噪底<= -125dBm/RBW=10kHz
