图像采样（sampling）和量化（quantization）
首先，自然界中的每一景象都是“continuous”，然而这在计算机的世界观中是不可接受的。所以必须把模拟信号进行采样和量化才能得到图像矩阵，当然了，这一过程产生误差和丢失信息也是不可避免的。图像矩阵的每一个元素都是一个像素点（pixel dot，以下像素点和矩阵元素等价），分辨率（resolution， 单位dpi，dots per inch）表示单位面积之内的像素点个数，当图像矩阵确定时，仅和人眼的直接观察效果有关。像素点的内容决定了图片的类型：
黑白图片：矩阵元素是0-1binary，0表示黑，1表示白。
灰阶图片：矩阵元素是[0,N]，0表示黑，N表示白，共切割为N-1阶。
彩色图片：矩阵元素是[0,N]，按照一定的标准（如RGB, Lab, HSV, etc.）可以覆盖常见色域的N-1种颜色
##图像直方图（histogram）

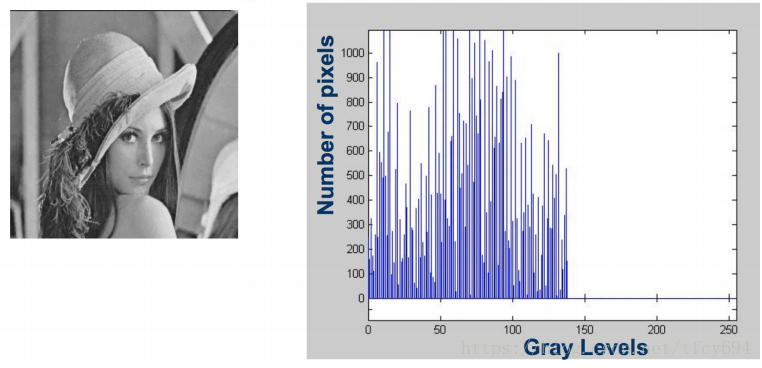

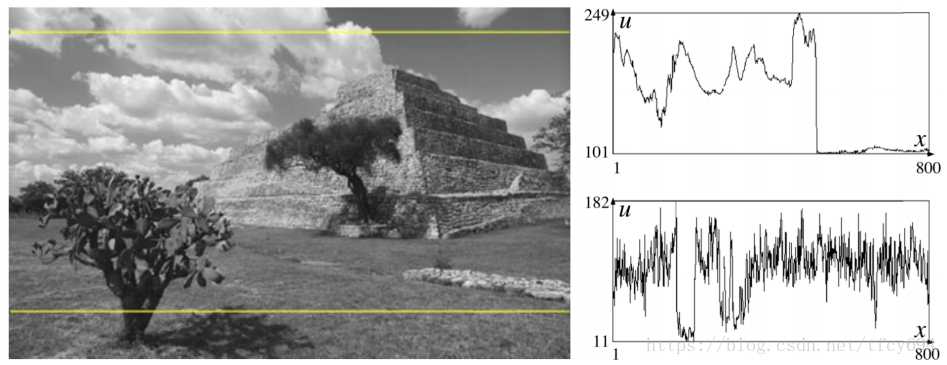

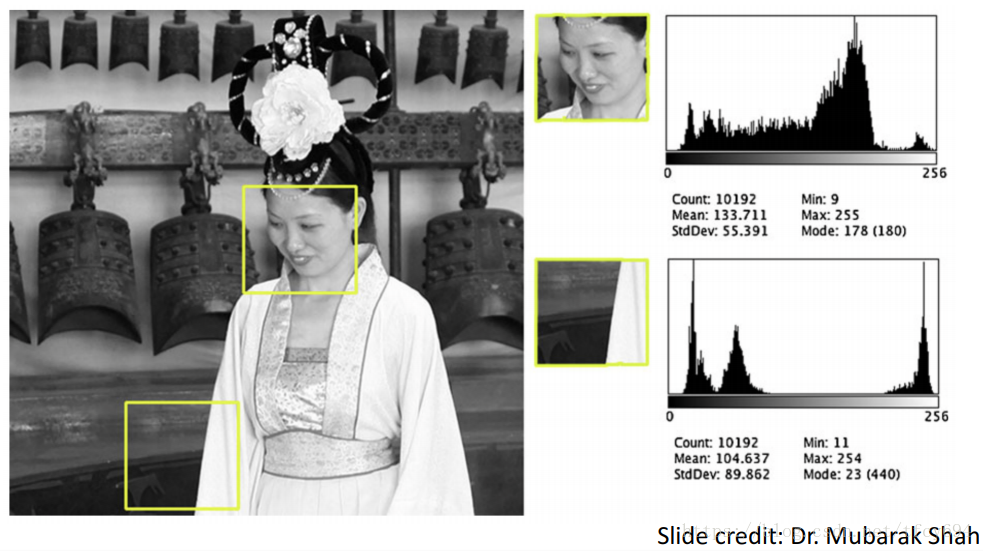

概念同统计学中的直方图概念，即：对一定范围内（如每行、每图像块、每幅全图像，etc.）的像素点，按照各个像素的值进行频数统计并作图。
图像函数

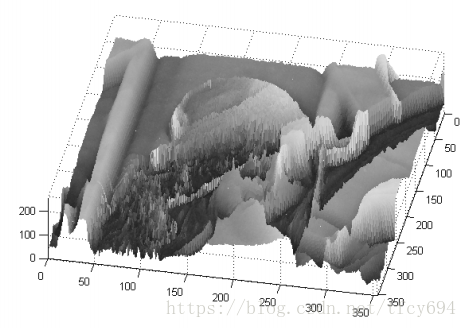

前面我们是通过矩阵的角度理解“图像”的，换个角度，把一幅“图像”看作一个函数，定义域是全体像素坐标，映射关系是每个像素坐标处对应的像素值。有了“函数”的抽象，则可以利用信号与系统的知识对函数进行operate。
线性系统（滤波器（filter））
滤波器是处理一幅图获得另一幅图的装置（或者函数、系统等等任何方便理解的名词都可），文中举了移动平均和阈值两种滤波器。其系统函数分别如下：
g ( n , m ) = 1 9 ∑ k = n − 1 n + 1 ∑ l = m − 1 m + 1 f [ k , l ] g(n, m)=\dfrac{1}{9}\sum\limits_{k=n-1}^{n+1} \sum\limits_{l=m-1}^{m+1} f[k,l] g(n,m)=91k=n−1∑n+1l=m−1∑m+1f[k,l]
g ( n , m ) = { 1 , f ( n , m ) ≥ a 0 , f ( n , m ) < a g(n, m)=\left\{\begin{array}{cc} 1, & f(n, m)\geq a\\ 0, & f(n, m)< a \end{array}\right. g(n,m)={1,0,f(n,m)≥af(n,m)<a
以下知识主要基于《信号与系统》和《离散时间信号处理》：
1.线性（linear）系统S[f(x, y)]的定义主要有来自两条：
数乘条件： S [ α f ( n , m ) ] = α S [ f ( n , m ) ] S[\alpha f(n, m)]=\alpha S[ f(n, m)] S[αf(n,m)]=αS[f(n,m)]
可加条件： S [ f i ( n , m ) + f j ( n , m ) ] = S [ f i ( n , m ) ] + S [ f j ( n , m ) ] S[f_i(n, m)+f_j(n, m)]=S[f_i(n, m)]+S[f_j(n, m)] S[fi(n,m)+fj(n,m)]=S[fi(n,m)]+S[fj(n,m)]
综合等价于为： S [ α f i ( n , m ) + β f j ( n , m ) ] = α S [ f i ( n , m ) ] + β S [ f j ( n , m ) ] S[\alpha f_i(n,m)+\beta f_j(n,m)]=\alpha S[f_i(n,m)]+\beta S[f_j(n,m)] S[αfi(n,m)+βfj(n,m)]=αS[fi(n,m)]+βS[fj(n,m)]
2.移不变（shift invariant）系统的要求：若 g ( n . m ) = S [ f ( n , m ) ] g(n.m)=S[f(n,m)] g(n.m)=S[f(n,m)]，则 g ( n − s , m − t ) = S [ f ( n − s , m − t ) ] g(n-s,m-t)=S[f(n-s,m-t)] g(n−s,m−t)=S[f(n−s,m−t)]
如无特殊说明，本文所指的“系统”均为线性移不变系统（LSI），除了前述3个条件外，其他条件重要性略低，可参考上述两书，此处不再赘述。
另有冲激函数 δ ( m , n ) \delta(m, n) δ(m,n)的定义：此函数在原点处的值为1，在其他处的值为0。
则所有图像函数都可以看作产生位移的冲激函数的线性组合，对于原函数的operate可以由移不变性质转化为对于冲激函数的operate，大大化简了信号处理过程。
卷积（convolution）
卷积的表达式： f ∗ g ( n , m ) = ∑ l ∑ k f ( k , l ) g ( n − k , m − l ) f*g(n, m)=\sum_{l} \sum_{k} f(k,l)g(n-k,m-l) f∗g(n,m)=∑l∑kf(k,l)g(n−k,m−l)
信号输入LSI系统进行process的过程可以看作和系统函数进行卷积的过程。值得注意的是，卷积表达式是无穷的，而图片和计算机处理过程通常是有限的，所以必须考虑边缘效应（edge effect）。如图，对F进行九宫格移动平均得到等大的G，其中计算G左上角格时F的边缘溢出，需要进行扩展（pad），即假设溢出区域的值用于计算，padding的方案包括用0pad、边缘值pad等。
相关（correlation）
顾名思义，相关是用来描述两幅图像内容相似度的函数。定义式如下:
r f ∗ ∗ g ( k , l ) = ∑ m ∑ n f ( n , m ) g ∗ ( n − k , m − l ) = ∑ m ∑ n f ( n + k , m + l ) g ∗ ( n , m ) = f ( k , l ) ∗ g ∗ ( − k , − l ) r_{f**g}(k,l)=\sum_{m} \sum_{n} f(n,m)g^{*}(n-k,m-l)=\sum_{m} \sum_{n} f(n+k,m+l)g^{*}(n,m)=f(k,l)*g^{*}(-k,-l) rf∗∗g(k,l)=m∑n∑f(n,m)g∗(n−k,m−l)=m∑n∑f(n+k,m+l)g∗(n,m)=f(k,l)∗g∗(−k,−l)
上式中 g ∗ g^{*} g∗表示g的共轭对称函数。在实值函数中为g本身。
