GPIO:General Purpose Input Output （通用输入/输出）

1、二极管

（1）二极管

二极管正向导通压降，一般硅管为0.7V，锗管为0.3V。

（2）发光二极管

2、输出、输入引脚

（1）输出引脚

发光二极管亮：输出1（高电平3.3V）

发光二极管灭：输出0（低电平）

（2）输入引脚

（1）开关闭合：万用表显示0V；开关打开：万用表显示3.3V。

（2）开关闭合：输入引脚读到低电平（0V）。开关打开：输入引脚读到高电平（3.3V）

引脚使用方法：

• （1）配置引脚的功能（输出or输入）
• （2）输出引脚：写值到某个寄存器；输入引脚：读寄存器的值。

3、示例

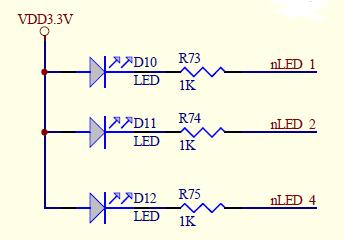

想让D10发光二极管亮：让nLED_1对应的引脚输出低电平即可。

4、三极管

（1）三极管

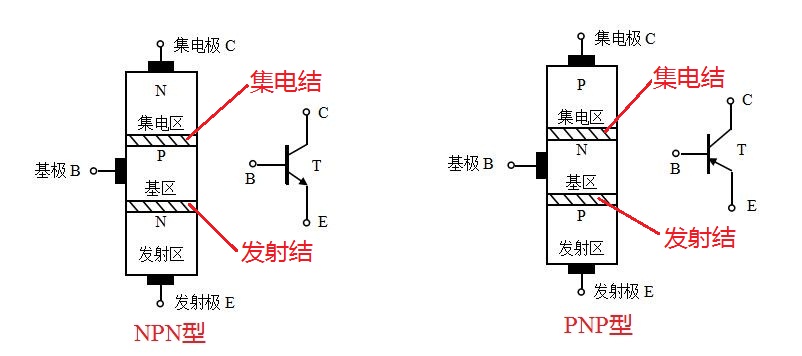

注意：PNP和NPN区别是发射极的箭头方向不同，箭头的方向表示发射结加正向偏置时的电流方向。

电流放大原理：发射结加正向偏置电压，在集电结加反向偏置电压。NPN型：Vc>Vb>Ve；PNP型：Vc<Vb<Ve。

三种工作状态：

• 截止：三极管的两个PN结均处于反向偏置状态，三极管的C、E极相当于一个断开的开关，三极管不工作。
• 放大：三极管的发射结处于正偏置，集电结处于反偏置，三极管处于放大偏置状态。
• 饱和：三极管的两个PN结均处于正向偏置状态。

三极管处于截止或饱和工作状态时，统称为开关工作状态。

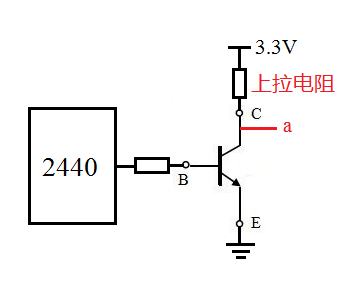

（2）上拉电阻应用

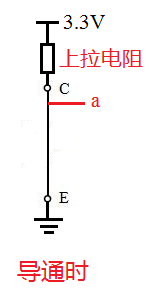

当输出引脚输出1（高电平），导通，a点电压为0V。

当输出引脚输出0（低电平），截止，a点电压为3.3V。

（3）下拉电阻应用

引脚a为高电平时，b点为低电平（0V）。

引脚a为低电平时，b点为高电平（3.3V）。
