Lora模块开发——亮灯模式

*LORA模块&NB模块的区别

解读物联网国赛LoRa通用库

//在board.h文件中，对模块使用的I/O引脚做了定义，在60～61行处，定义了LED1和LED2的引脚。
#define LED_1             PA_3
#define LED_2             PB_8

//GPIO相关的函数，在system文件夹下，gpio.c文件中
GpioWrite( &Led1, 1 );         //向LED1的控制引脚输出高电平
GpioWrite( &Led2, 0 );         //向LED2的控制引脚输出低电平
GpioToggle(&Led1);             //翻转LED1引脚的输出电平
GpioToggle(&Led2);             //翻转LED2引脚的输出电平
//上述函数，在底层还是调用HAL库的函数HAL_GPIO_WritePin()和HAL_GPIO_Toggle()。//关于引脚的读取，虽然有一个读取函数
uint32_t GpioRead( Gpio_t *obj );
//但本人建议使用HAL库的函数
GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

//OLED的驱动函数在peripherals文件的hal_oled.c文件中，主要掌握四大功能函数：
//1-显示字符串函数
void OLED_ShowString(uint8_t x,uint8_t y,uint8_t *chr);
//2-显示汉字函数，主要有2个函数，功能是一样的，但使用各有特定，不一样。
//具体应用详解见视频教程。
void OLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no);
void OLED_ShowCHineseArray(uint8_t x,uint8_t y,char arr[32]);
//3-显示图片函数
void OLED_DrawBMP(unsigned char x, unsigned char y,unsigned char width, unsigned char hight,unsigned char BMP[]);
//4-OLED初始化函数
void OLED_Init(void);

//apps\comcom文件夹中，几个值得分析研究的文件：
//1-led_light.c：LED呼吸灯和闪烁灯相关的函数，要搞清楚了再用。
void startLedBreath();      //使能LED灯的呼吸功能
void breathLed();           //开始呼吸灯功能
void stopLedBreath();       //停止LED灯的呼吸功能//2-adc_reader.c：A/D转换的相关函数，定义了2个通道ADC_IN0和ADC_IN2。
采样结果放在：ADC0Value和ADC2Value两个16位整型变量中。
对应的换算电压放在：VoltageValue和VoltageValue2两个float型变量中。
如果需要采样其他A/D通道的数据，建议查看system文件夹中adc.c文件的函数。//3-key-scaner.c文件中，
有一个键盘扫描函数void keyScanner()，想用的建议完全看懂了再用，否则建议自行编写一个按键扫描函数。//建议：其他文件也很重要，先把代码功能和逻辑结构搞清楚了，你才能好好的应用。

转载链接：【STM32基础教程12】解读国赛LoRa通用库与课程小结-小蜜蜂笔记

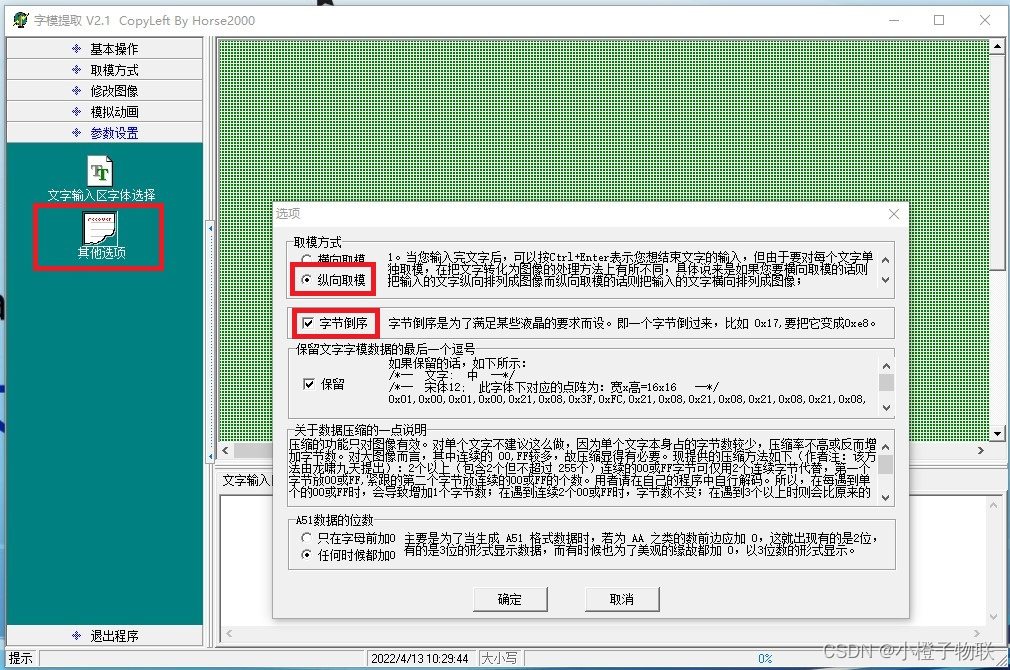

要使用以下两个显示文字函数需对液晶取模工具进行设置

void OLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no);
void OLED_ShowCHineseArray(uint8_t x,uint8_t y,char arr[32]);

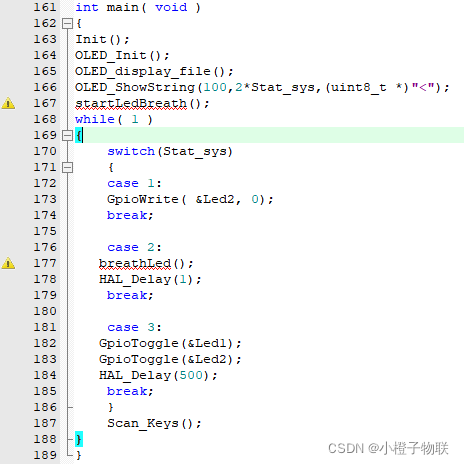

 程序主函数及成功运行视频

源程序下载

https://download.csdn.net/download/czx20020728/85122684
