all_fanout
-from { collection | object_list }
[-levels value ] | [-pin_levels value ]
[-endpoints_only]
[-only_cells]
[-trace_through {case_disable | user_disable | all}]
这个命令和fanin用法类似，可以得到指定pin的fanout集合
-from 指定需要得到fanout信息的pin
-levels 指定需要trace的gate级数
-pin_levels 指定需要trace的pin级数
-endpoints_only 在trace的过程中，只返回cell end point的pin
-only_cells 只返回cell的名字
-trace_through 默认是不会trace disable arc的pin
case_disable 可以trace有set_case_analysis的pin
user_disable 可以trace有set_disable_timing的pin
all 可以trace所有pin
例子：

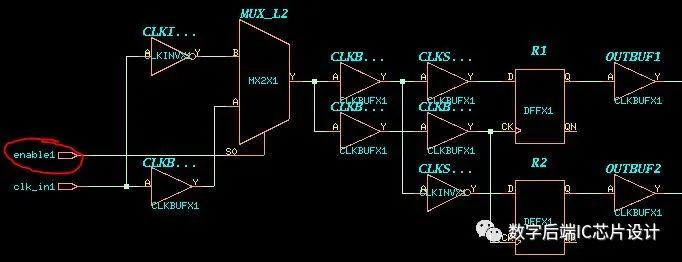

我们来查看以下schematic view
<CMD>all_fanout -from cppr_sub_2/enable1 -pin_level 3
cppr_sub_2/enable1cppr_sub_2/MUX_L2/S0 cppr_sub_2/MUX_L2/Y cppr_sub_2/CLKBUF_L3_I1/Acppr_sub_2/CLKBUF_L3_I2/A
0xc4
