quartus Ⅱ 12.1 使用教程(7) vga显示测试

2024-03-18 07:38

本文主要是介绍quartus Ⅱ 12.1 使用教程(7) vga显示测试,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

开发板使用的是EP4CE15F23C8,软件使用的是quartus 12.1 ,工程主要使用vga显示方格

行计数

//hsync计数
always@(posedge clk_148M or negedge i_rst_n)beginif(i_rst_n	==	1'b0)hsync_cnt	<=	12'd0;else	if(hsync_cnt == H_TOTAL -12'd1)hsync_cnt	<=	12'd0;elsehsync_cnt	<=	hsync_cnt	+	1'b1;
end

场计数

//VSYNC计数
always@(posedge clk_148M or negedge	i_rst_n)beginif(i_rst_n	==	1'b0)vsync_cnt	<=	12'd0;else	if(hsync_cnt == H_TOTAL -12'd1)if(vsync_cnt == V_TOTAL - 12'd1)vsync_cnt	<=	12'd0;elsevsync_cnt	<=	vsync_cnt	+	1'b1;
end

产生行信号

//hsync
assign vga_hs = ((hsync_cnt >= 12'd0)&&(hsync_cnt < H_SYNC))? 1'b0:1'b1;

产生场信号

//vsync
assign vga_vs = ((vsync_cnt >= 12'd0)&&(vsync_cnt < V_SYNC))? 1'b0:1'b1;

行场信号有效区域

//hsync和vsync显示有效区域
assign	hsync_en = ((hsync_cnt >= (H_SYNC + H_BACK))&&(hsync_cnt < (H_SYNC + H_BACK + H_ACTIVE)));
assign	vsync_en = ((vsync_cnt	>= (V_SYNC + V_BACK))&&(vsync_cnt < (V_SYNC + V_BACK + V_ACTIVE)));

输出显示

assign	vga_r	=	(hsync_en && vsync_en)? grid_data_1[15:11]: 5'd0;
assign	vga_g	=	(hsync_en && vsync_en)? grid_data_1[10:5]: 6'd0;
assign	vga_b	=	(hsync_en && vsync_en)? grid_data_1[4:0]: 5'd0;

下面的程序是显示一个1080p的一个方格的vga程序

module vga_test(i_clk,i_rst_n,vga_hs,vga_vs,vga_r,vga_g,vga_b);input				i_clk;
input				i_rst_n;
output			vga_hs;
output			vga_vs;
output	[4:0]	vga_r;
output	[5:0]	vga_g;
output	[4:0]	vga_b;parameter H_SYNC = 12'd44;
parameter H_BACK = 12'd148;
parameter H_ACTIVE = 12'd1920;
parameter H_FRONT = 12'd88;
parameter H_TOTAL = H_SYNC + H_BACK + H_ACTIVE + H_FRONT;parameter V_SYNC = 12'd5;
parameter V_BACK = 12'd36;
parameter V_ACTIVE = 12'd1080;
parameter V_FRONT = 12'd4;
parameter V_TOTAL = V_SYNC + V_BACK + V_ACTIVE + V_FRONT;reg	[11:0]	hsync_cnt;
reg	[11:0]	vsync_cnt;
wire				hsync_en;
wire				vsync_en;
wire				clk_148M;
reg	[15:0] 	grid_data_1;
reg	[4:0]		vga_r_reg;
reg	[5:0]		vga_g_reg;
reg	[4:0]		vga_b_reg;pll	pll_inst (.inclk0 ( i_clk ),//input	50M.c0 ( clk_148M )	//output	148M);//HSYNC计数
always@(posedge clk_148M or negedge i_rst_n)beginif(i_rst_n	==	1'b0)hsync_cnt	<=	12'd0;else	if(hsync_cnt == H_TOTAL -12'd1)hsync_cnt	<=	12'd0;elsehsync_cnt	<=	hsync_cnt	+	1'b1;
end//hsync
assign vga_hs = ((hsync_cnt >= 12'd0)&&(hsync_cnt < H_SYNC))? 1'b0:1'b1;//VSYNC计数
always@(posedge clk_148M or negedge	i_rst_n)beginif(i_rst_n	==	1'b0)vsync_cnt	<=	12'd0;else if(hsync_cnt == H_TOTAL -12'd1)if(vsync_cnt == V_TOTAL - 12'd1)vsync_cnt	<=	12'd0;elsevsync_cnt	<=	vsync_cnt	+	1'b1;
end//vsync
assign vga_vs = ((vsync_cnt >= 12'd0)&&(vsync_cnt < V_SYNC))? 1'b0:1'b1;//hsync和vsync显示有效区域
assign	hsync_en	=	((hsync_cnt >= (H_SYNC + H_BACK))&&(hsync_cnt < (H_SYNC + H_BACK + H_ACTIVE)));
assign	vsync_en	=	((vsync_cnt	>=	(V_SYNC + V_BACK))&&(vsync_cnt < (V_SYNC + V_BACK + V_ACTIVE)));//方格always@(posedge clk_148M or negedge i_rst_n)beginif(i_rst_n	==	1'b0)grid_data_1<= 16'h0000;else if ((hsync_cnt[4]==1'b1) ^ (vsync_cnt[4]==1'b1))     //产生小格子图像grid_data_1<= 16'h0000;elsegrid_data_1<= 16'hffff;  endassign	vga_r	=	(hsync_en && vsync_en)? grid_data_1[15:11]: 5'd0;
assign	vga_g	=	(hsync_en && vsync_en)? grid_data_1[10:5]: 6'd0;
assign	vga_b	=	(hsync_en && vsync_en)? grid_data_1[4:0]: 5'd0;endmodule

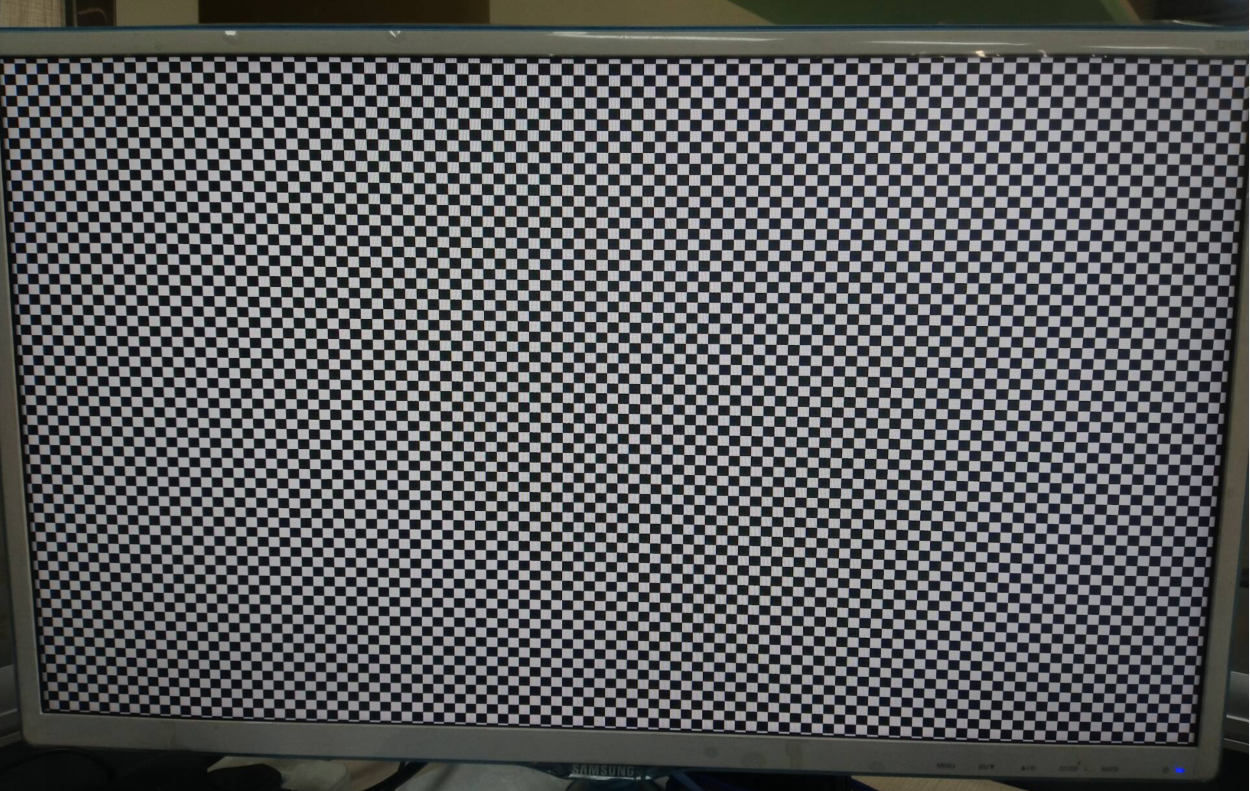

显示效果如下图

这篇关于quartus Ⅱ 12.1 使用教程(7) vga显示测试的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
