开发板使用的是EP4CE15F23C8,软件使用的是quartus 12.1 ,工程主要读ROM内的数据
调用ROM IP

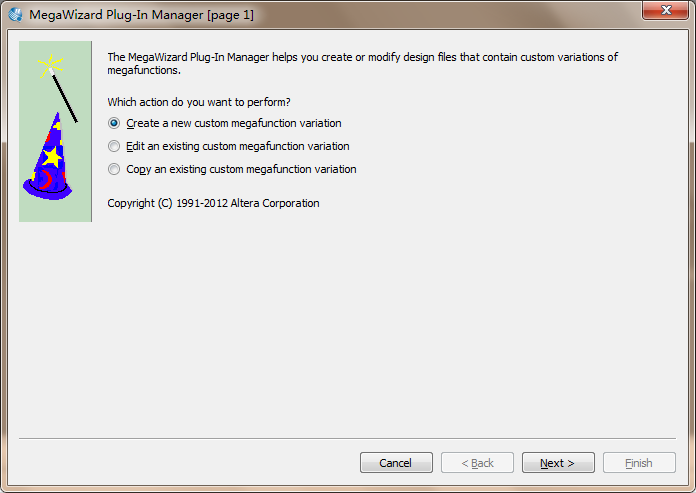

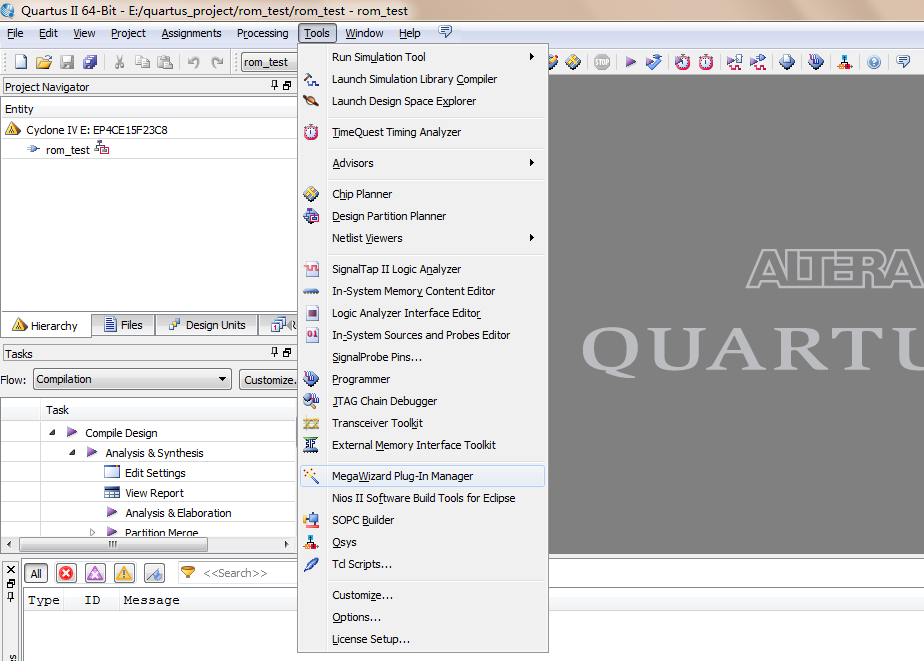

Tools->MegaWizard Plug-In Manager 点击Next

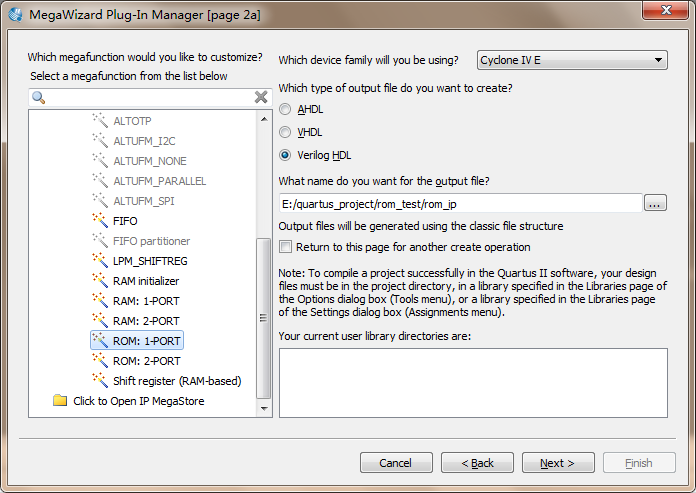

选择ROM

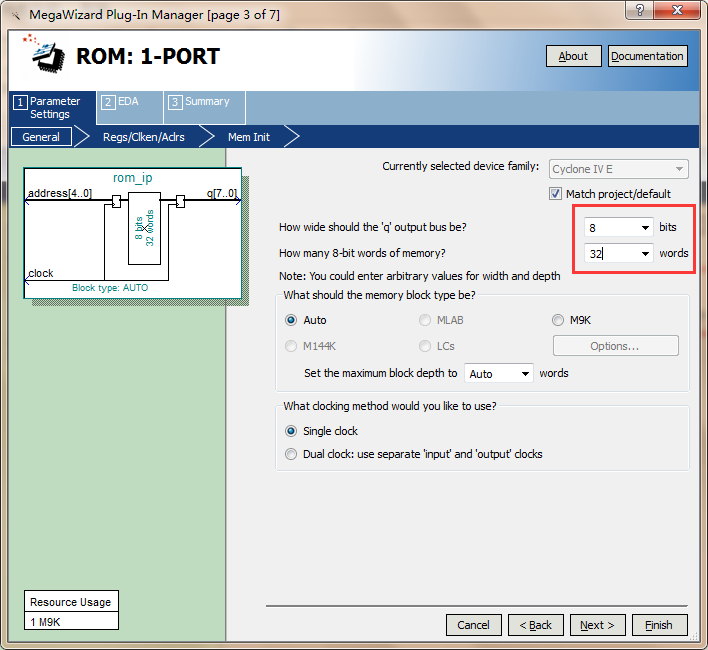

数据宽度8bits,数据深度32words,点击Next

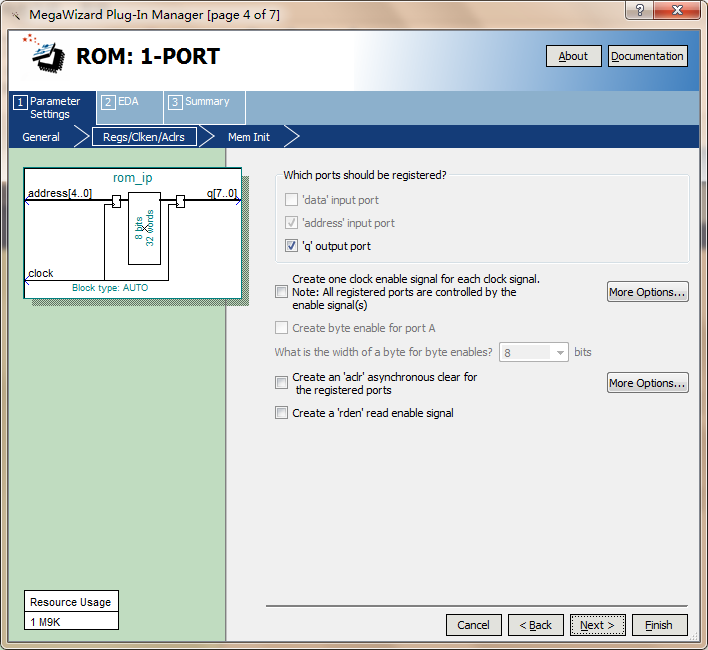

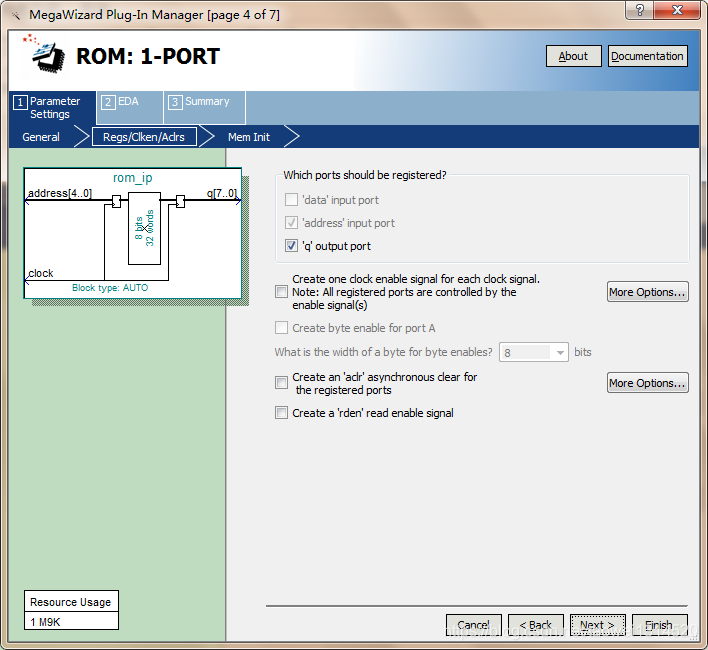

点击Next

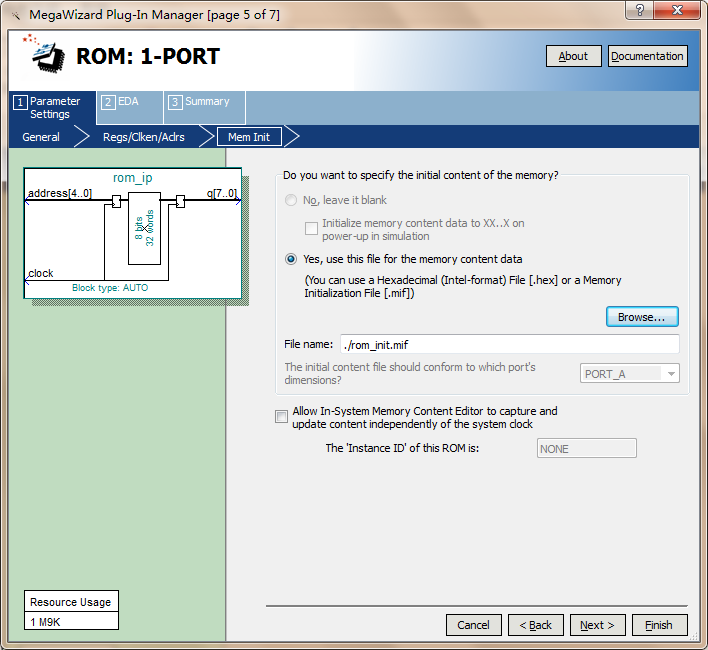

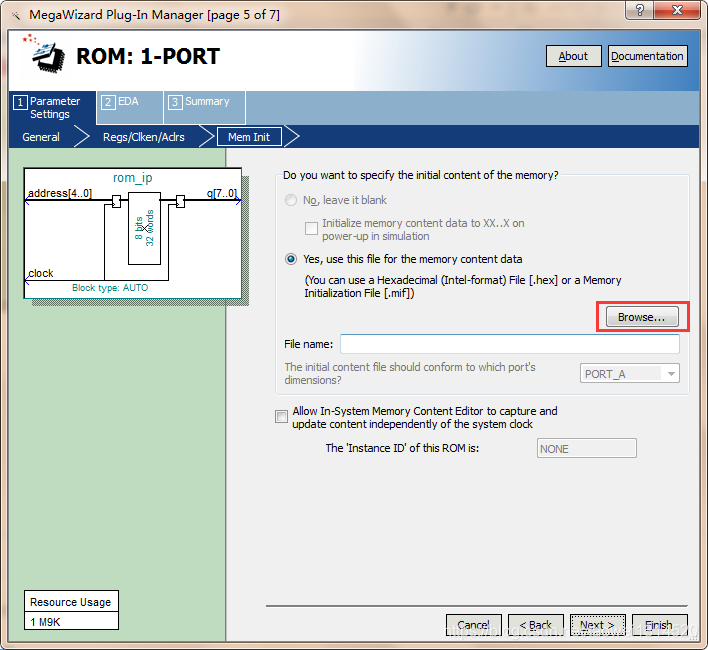

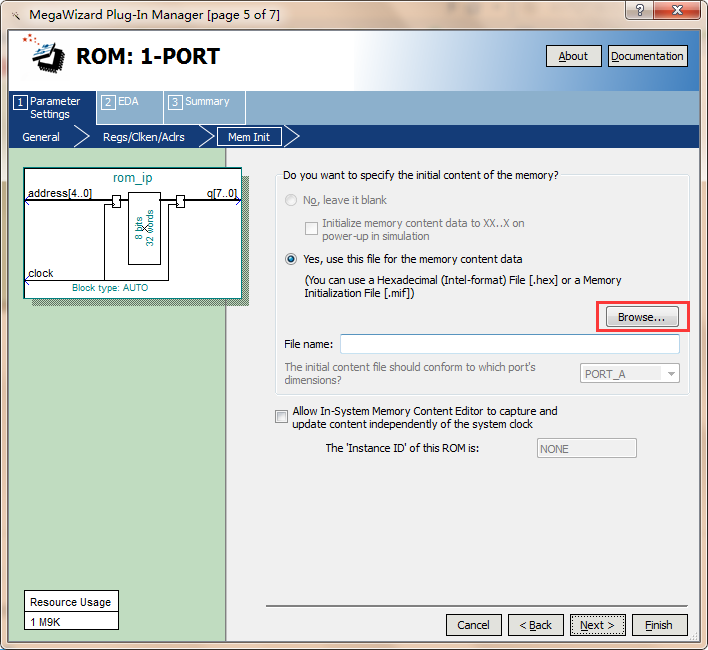

点击Browse,选择ROM初始化文件

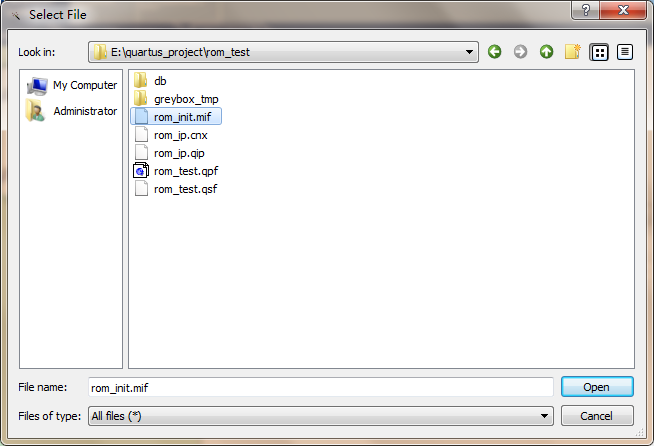

选择rom_init.mif文件,点击Open

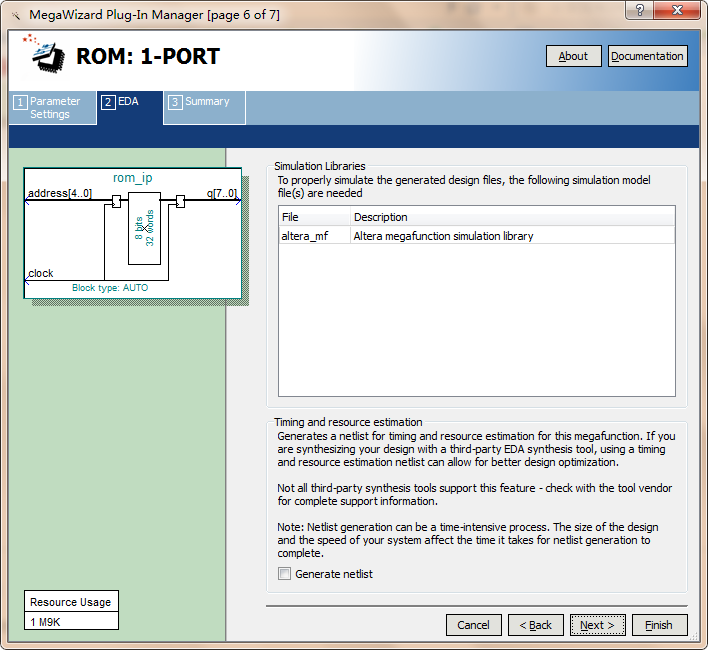

点击Next

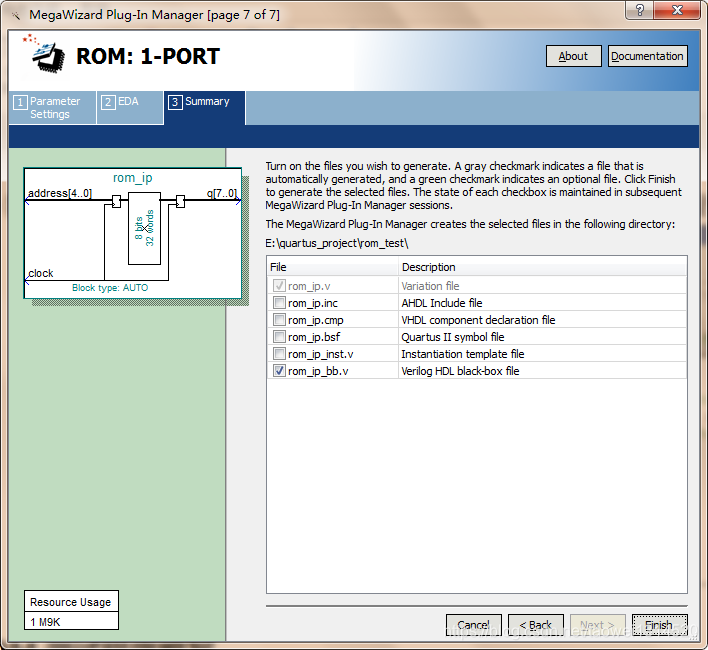

点击Finish
点击Finish

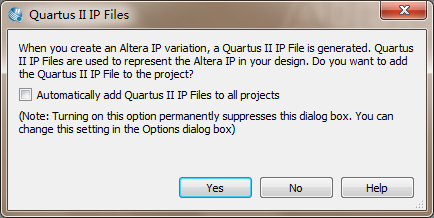

点击Yes

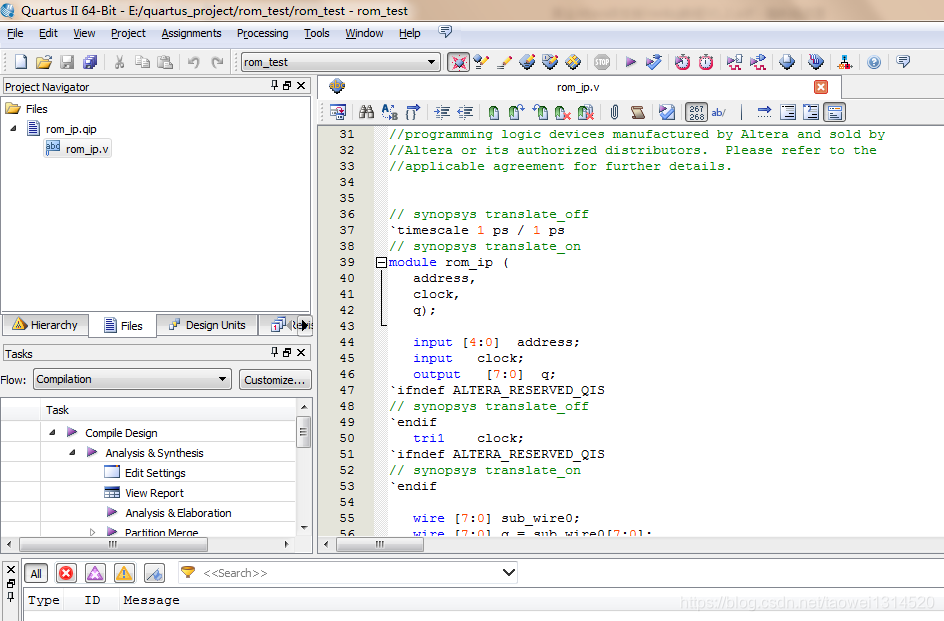

调用的ROM IP

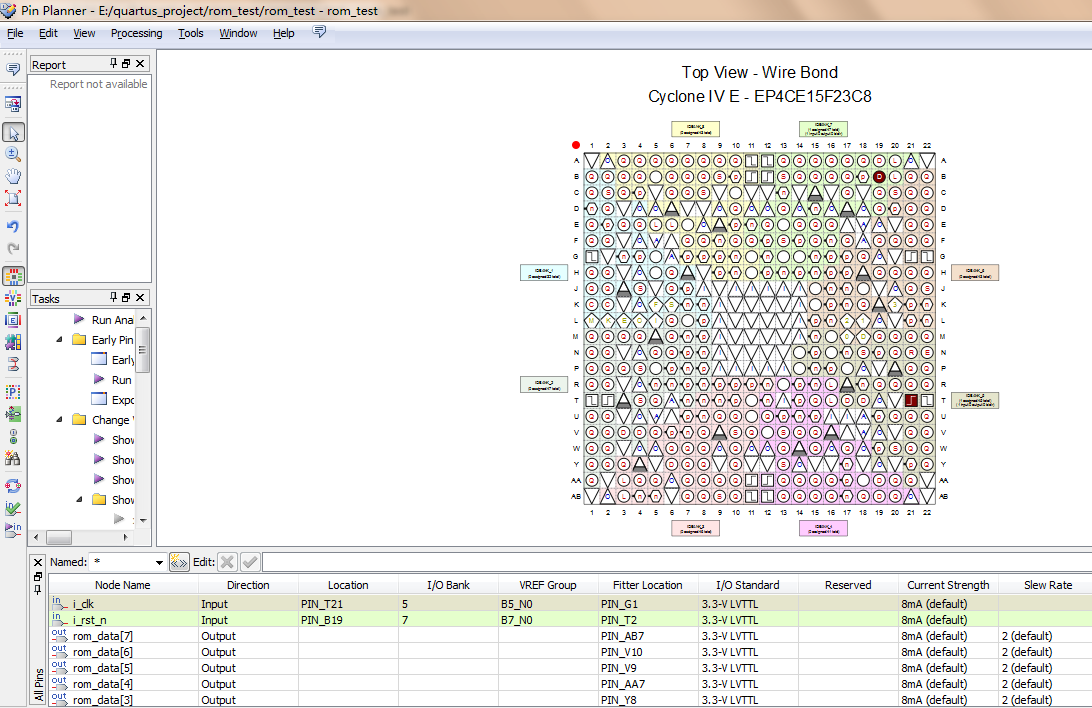

设置i_clk和i_rst_n的管脚,其它的管脚不用配置

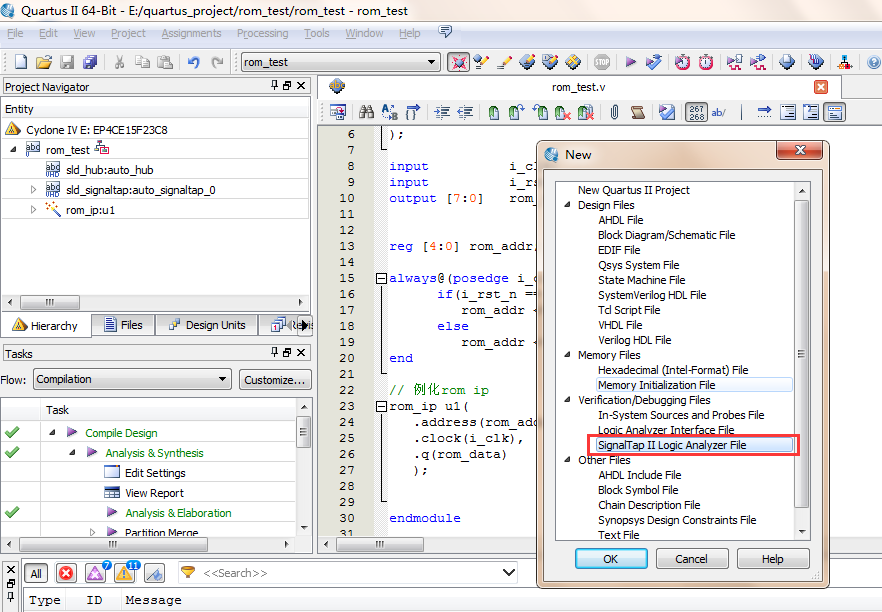

点击工具栏上的New按钮,然后选择Signaltap Ⅱ Logic Analyzer File,点击OK

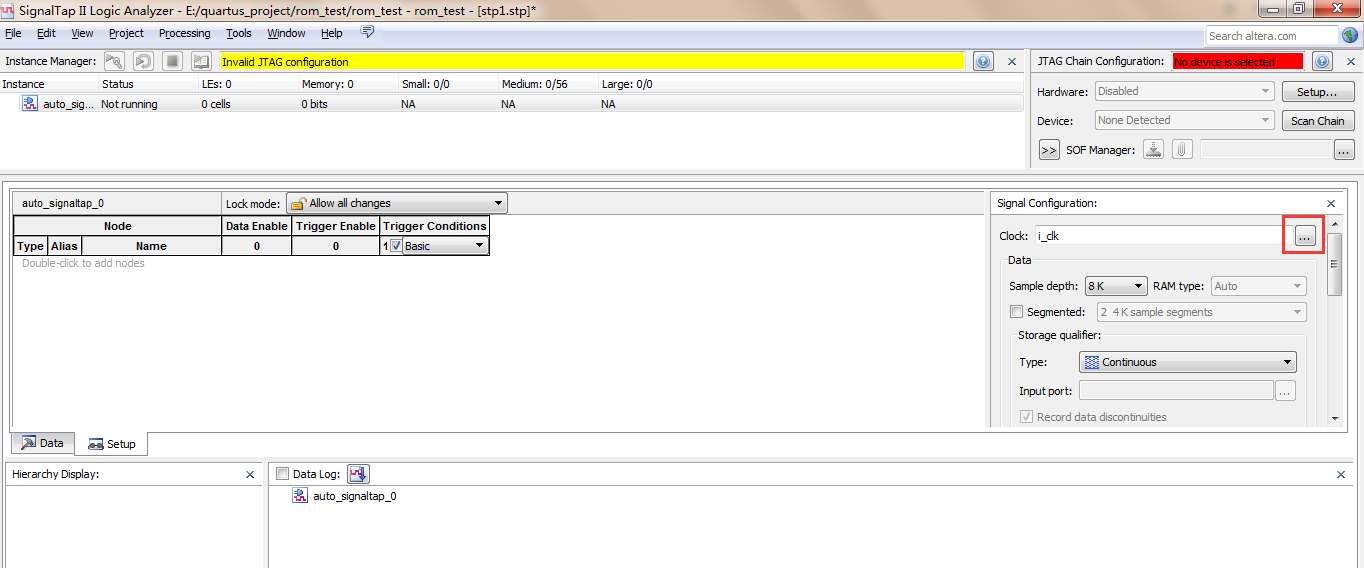

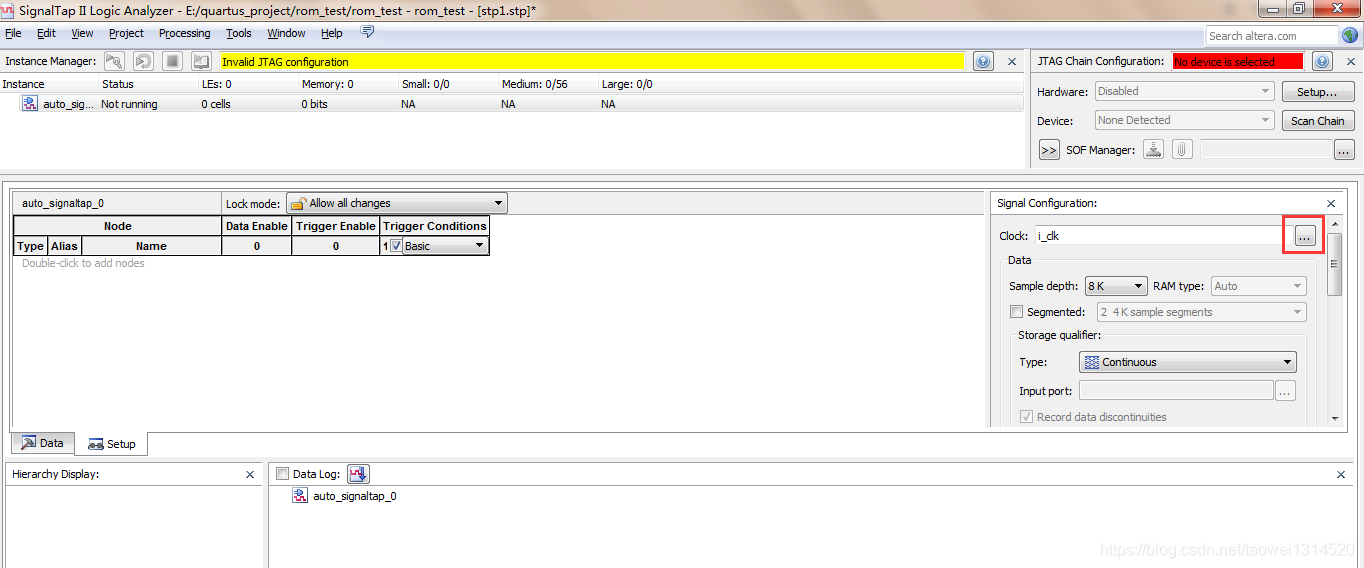

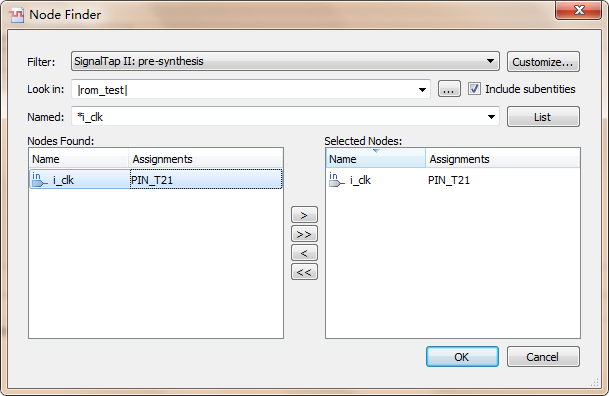

添加时钟

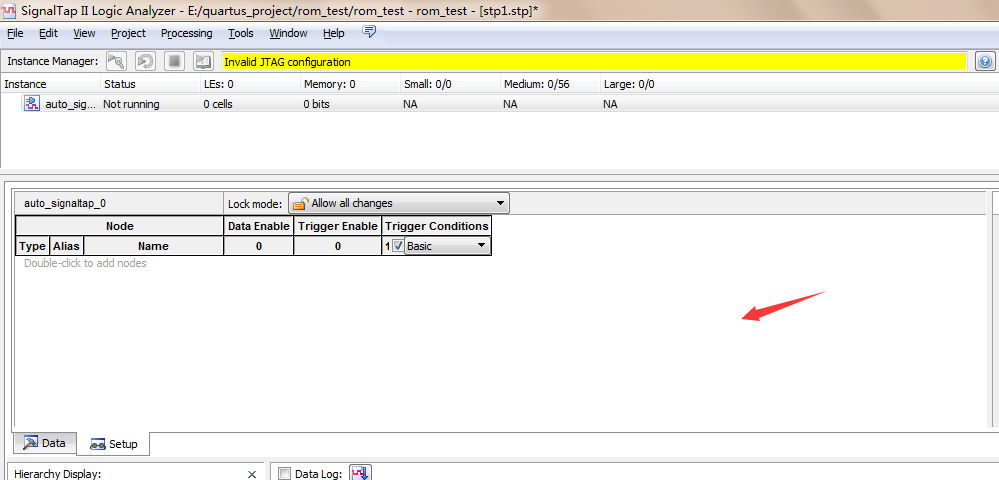

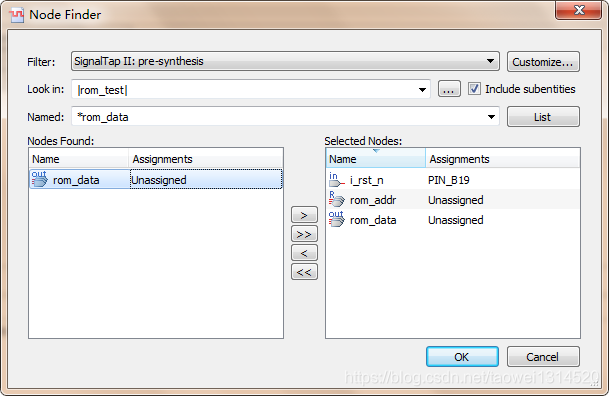

双击空白处
点击OK

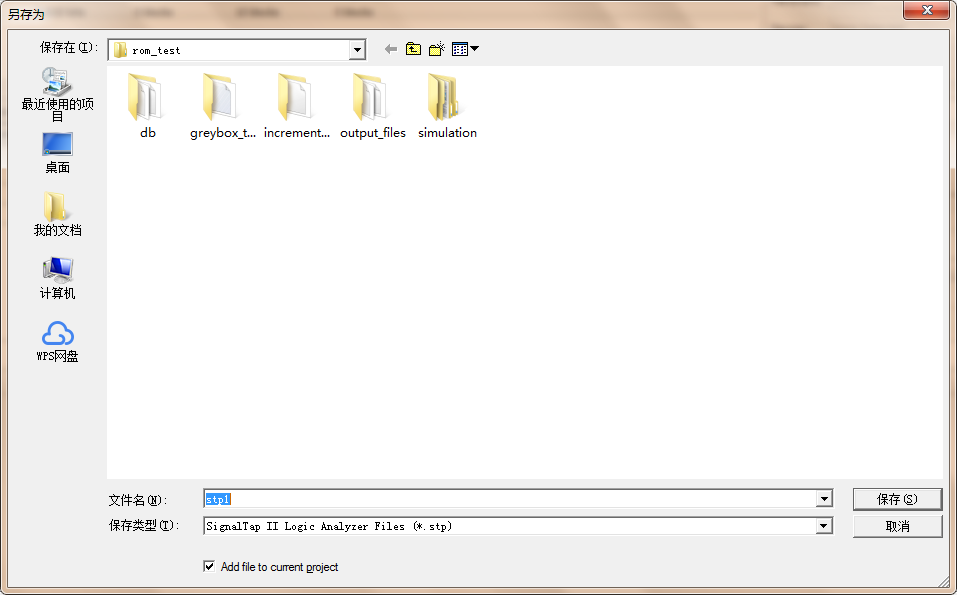

按ctrl+s保存step1,然后编译再一次工程

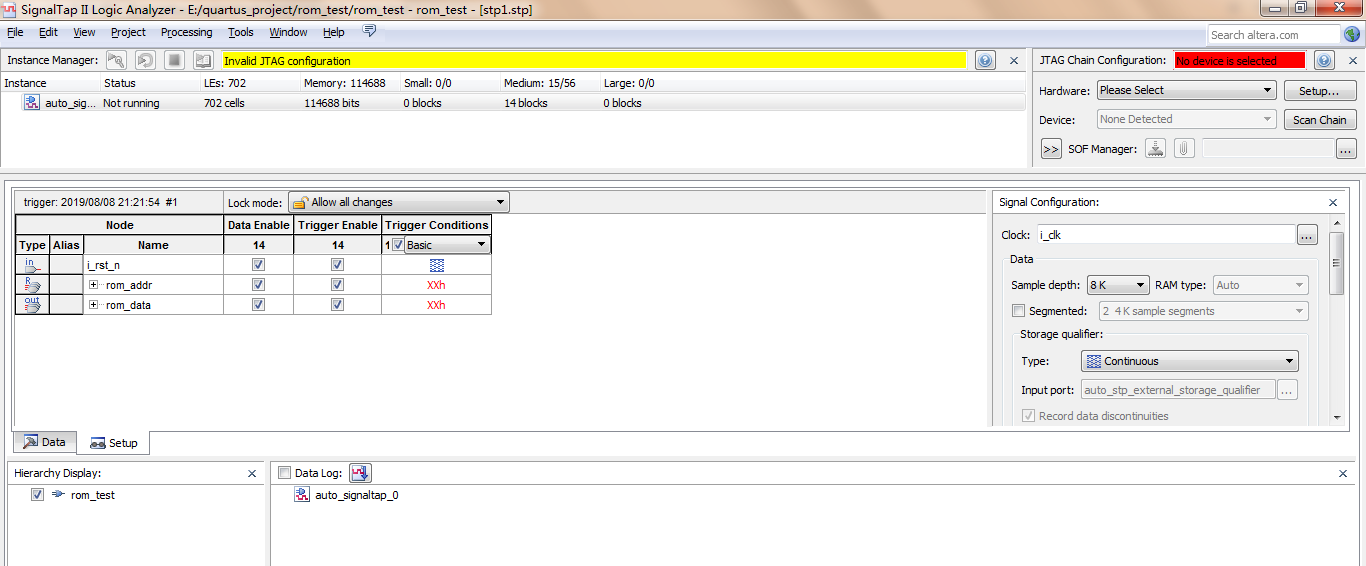

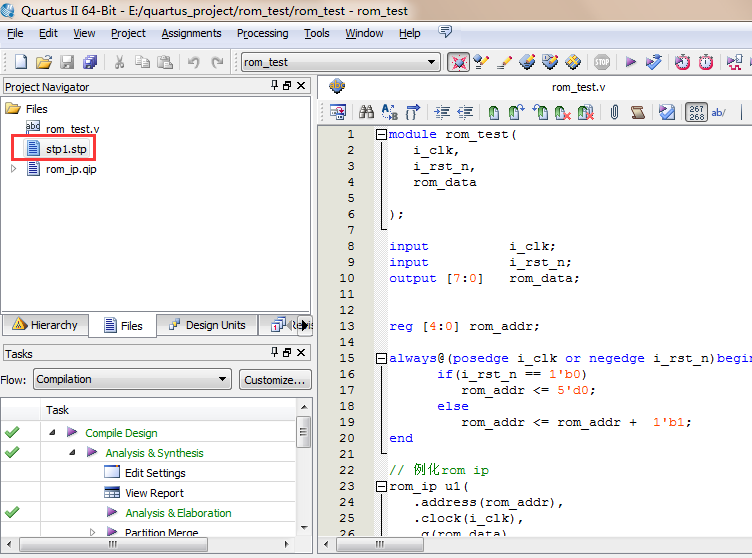

双击step1

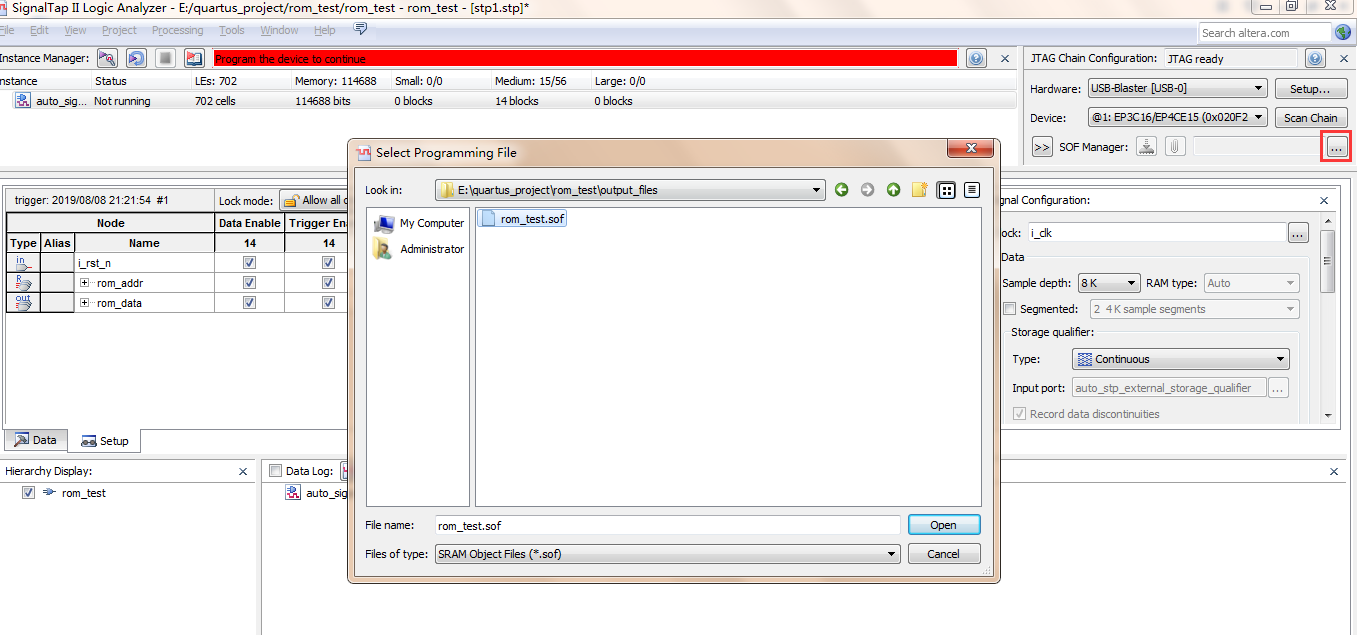

添加sof文件,点击Open

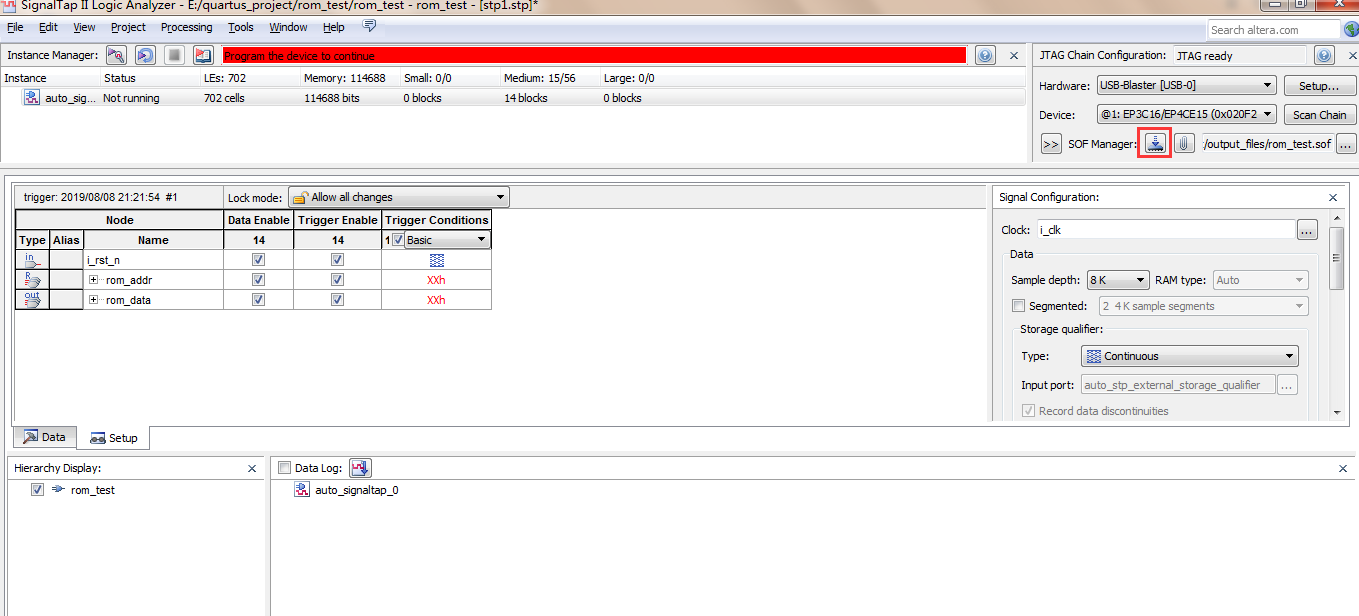

下载程序

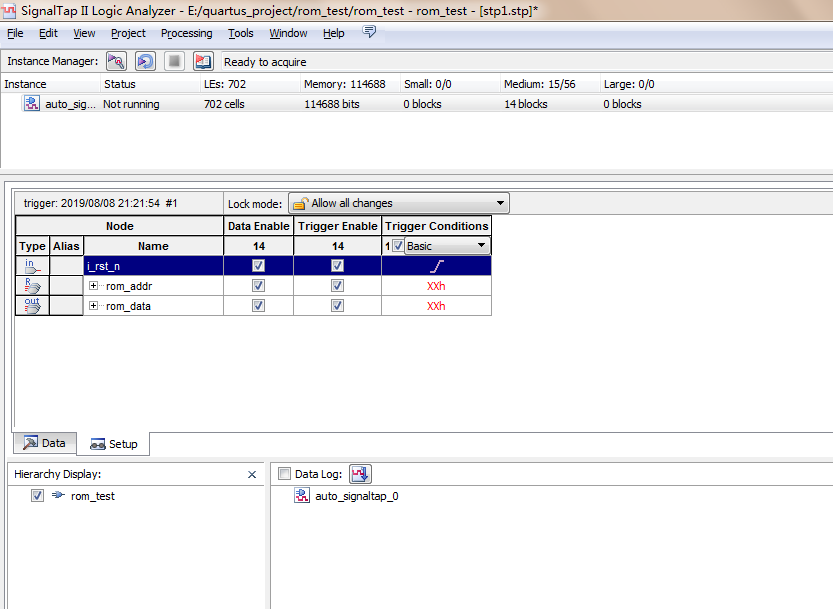

将复位按钮设置为上升沿触发

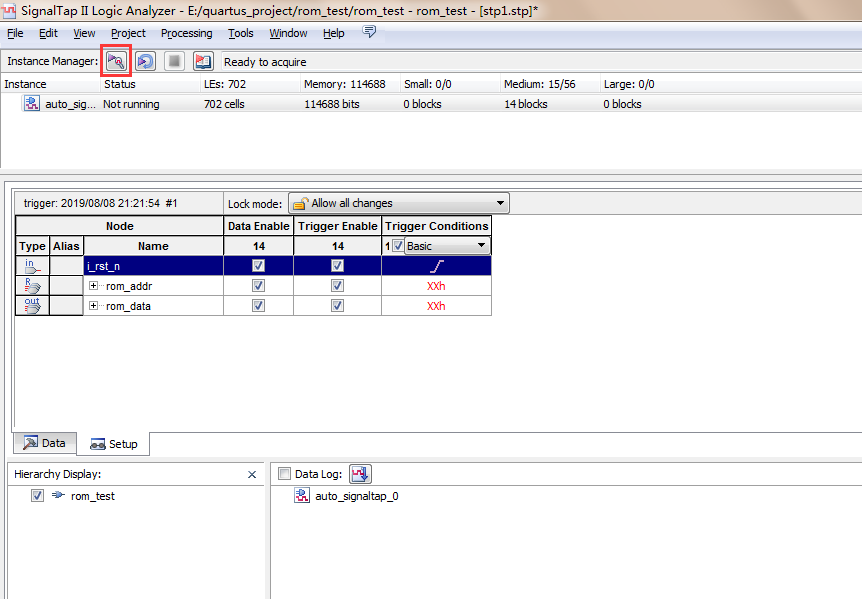

点击Run

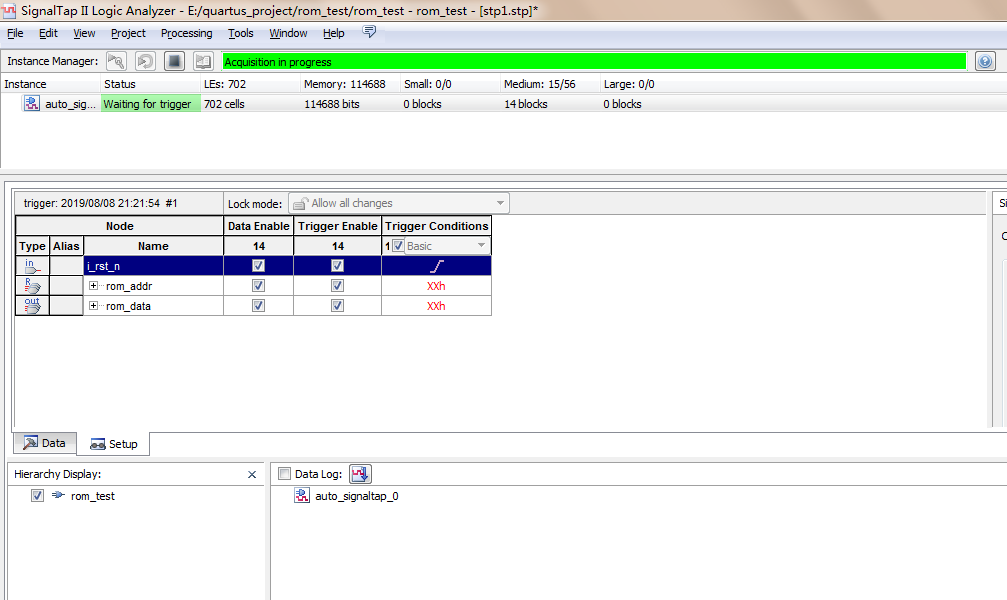

Signaltap等待触发信号
按开发板复位按钮触发,采集到的rom数据,如下图所示
