1.SMT产线流程为:送板机-->锡膏印刷机-->SPI(锡膏检测机)-->贴片机-->回流焊-->AOI(视觉检测)-->DIP-->波峰焊-->ICT-->FCT
2.SPI(锡膏检测机)主要检测:锡渣,锡桥接,缺锡,少锡,多锡等。
3.AOI(视觉检测)主要检测:缺件,错件,反转,立碑,翘脚,虚焊等。
4.铜上一般很难镀金,所以先镀镍在镀金。
5.ICT又分为上电治具和非上电治具,非上电治具有TR518,JET300;上电治具:泰瑞达的Z1800,尖瑞的228X,TS12X,安捷伦的307X,i1000,德律TR8001,TR5001。
6.探针的常见品牌:QA美,INGUN德,ECT(pogo)美,BT意,DC(大中)\JU(家原)中国。不同的探针适用于不同的PAD。
7.独立电源是不受外电路的控制而独立存在的电源;受控电源是指他们的电压或电流受电路中其他部分的电压或电流控制的电源。理想电压源的端电压位恒定,电源内阻为0,电源中的电流由外电路决定,理想电压源不能短路,不能并联。理想电流源输出电流恒定,内阻为无穷大,输出电压由外电路决定,理想电流源不能开路,不能串联使用。实际电流源相当于一个理想电流源并联一个内阻。

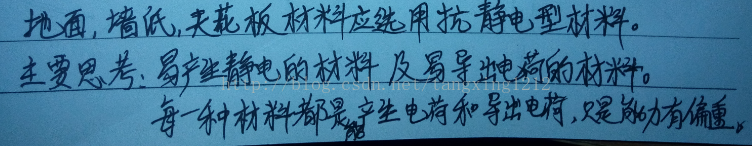

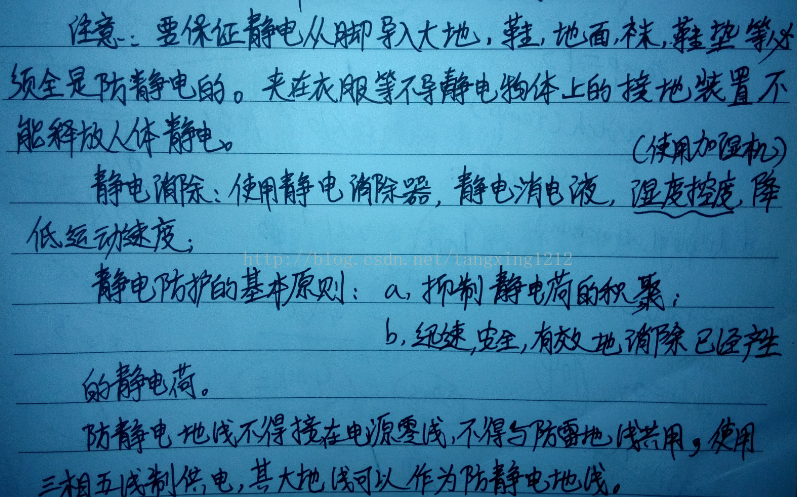

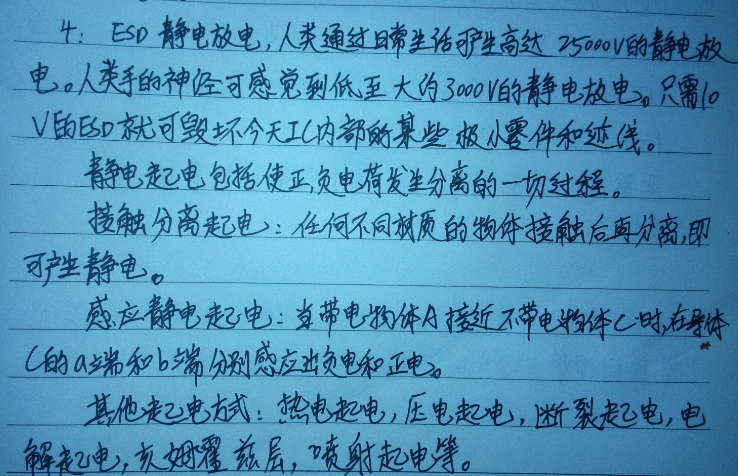

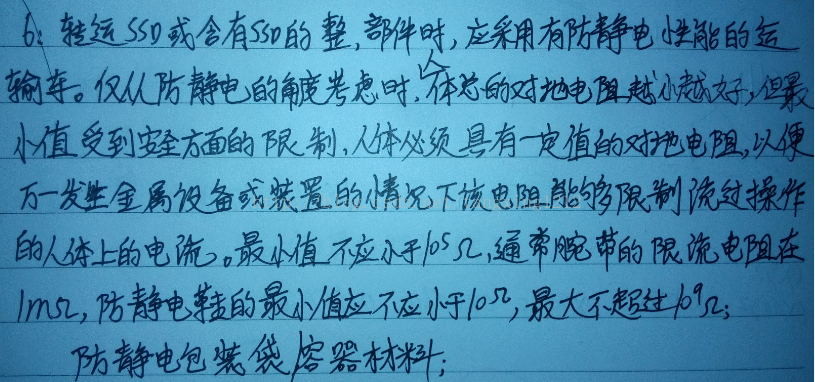

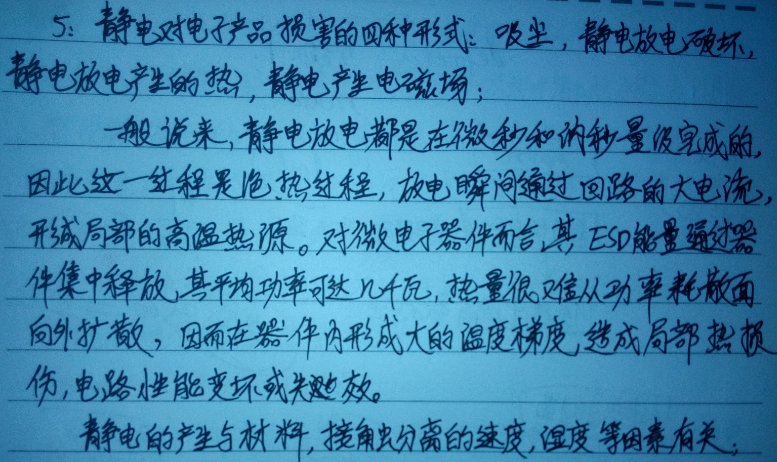

8. 有关静电的知识:
