多数情况我们是和Activity和View打交道,在之前学习中也都接触过,本篇来深入学习和它们有紧密联系的Window,主要内容:
- Window&WindowManager
- Window的内部机制(添加、删除、更新)
- Window的创建过程(Activity、Dialog、Toast)
1.Window&WindowManager
a.Window&PhoneWindow:
Window是一个抽象类,它定义了顶级窗体样式和行为。其唯一的实现类是PhoneWindow。
推荐阅读:Window,PhoneWindow,DecorView,setContentView源码理解
b.Window&View:
每个Window都对应一个View和一个ViewRootImpl,Window和View通过ViewRootImpl来建立联系。Window并不可见,它实际以View的形式存在,它是View的直接管理者。
c.Window&WindowManager:
实际使用中无法访问Window,对Window的访问必须通过WindowManager,对Window的操作通过它完成。
- 例如:通过WindowManager添加Window
//将一个Button添加到屏幕为(100,300)的位置
mFloatingButton = new Button(this);
mFloatingButton.setText("test button");mLayoutParams = new WindowManager.LayoutParams(LayoutParams.WRAP_CONTENT, LayoutParams.WRAP_CONTENT, 0, 0,PixelFormat.TRANSPARENT);//第三个参数代表flags,第四个参数代表typemLayoutParams.flags = LayoutParams.FLAG_NOT_TOUCH_MODAL| LayoutParams.FLAG_NOT_FOCUSABLE| LayoutParams.FLAG_SHOW_WHEN_LOCKED;//配置flags
mLayoutParams.type = LayoutParams.TYPE_SYSTEM_ERROR;//配置type
mLayoutParams.gravity = Gravity.LEFT | Gravity.TOP;//配置gravity
mLayoutParams.x = 100;//相对于gravity
mLayoutParams.y = 300;//相对于gravitymFloatingButton.setOnTouchListener(this);
mWindowManager.addView(mFloatingButton, mLayoutParams);
这里依次介绍WindowManager的三个重要参数:
- flags:表示Window的属性。主要的可选值含义:
- FLAG_NOT_FOCUSABLE:表示Window不需要获取焦点,也不需要接收各种输入事件,此标记会同时启动FLAG_NOT_TOUCH_MODEL,最终事件会传递给下层的具有焦点的Window。
- FLAG_NOT_TOUCH_MODAL:表示系统会将当前Window区域以外的单击事件传递给底层的Window,而区域以内的单击事件则自己处理。一般都需要开启此标记,否则其他Window将无法收到单击事件。
- FLAG_SHOW_WHEN_LOCKED:表示Window可显示在锁屏界面。
- type:表示Window的类型。Window有三种类型:
- 应用Window:对应一个Activity。
- 子Window:不能单独存在,需附属特定的父Window。如Dialog。
- 系统Window: 需申明权限才能创建。如Toast。

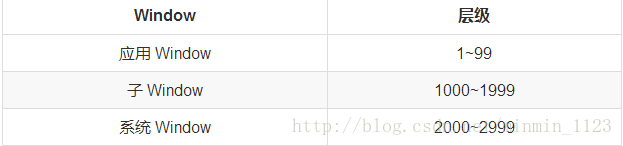

- Window是分层的,见下表。
- 层级大的会覆盖在层级小的Window上面。
- 对应WindowManager.LayoutParams的type参数。
- gravity:表示Window的位置。
- 默认是屏幕中间。
- x、y值相对于gravity。
d.WindowManager&WindowManagerService:
Window的具体实现位于WindowManagerService中。WindowManager和WindowManagerService的交互是一个IPC(跨进程通信)过程。
2.Window的内部机制
- WindowManager对Window主要有三大操作:添加、更新和删除。这三个方法主要是定义在ViewManager接口中:
public interface ViewManager
{public void addView(View view, ViewGroup.LayoutParams params);//添加过程public void updateViewLayout(View view, ViewGroup.LayoutParams params);//更新过程public void removeView(View view);//删除过程
}
- WindowManager也是一个接口,它继承了ViewManager接口:
public interface WindowManager extends ViewManager {}
- WindowManager的具体实现类是WindowManagerImpl :
public final class WindowManagerImpl implements WindowManager{@Overridepublic void addView(View view, ViewGroup.LayoutParams params){mGlobal.addView(view, params, mDisplay, mParentWindow);}@Overridepublic void updateViewLayout(View view, ViewGroup.LayoutParams params){mGlobal.updateViewLayout(view, params);}@Overridepublic void removeView(View view){mGlobal.removeView(view, false);}
}
- 由以上代码可见,WindowManagerImpl并没有直接实现Window的三大操作,而是交给了WindowManagerGlobal。WindowManagerGlobal以单例模式向外提供自己的实例:
private final WindowManagerGlobal mGlobal = WindowManagerGlobal.getInstance();

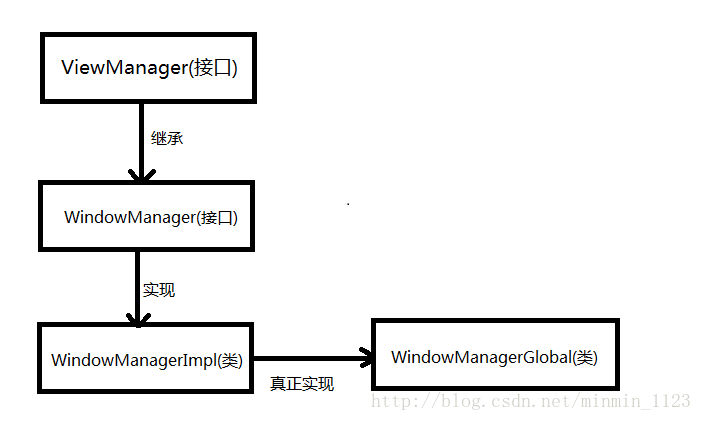

一幅图说明这几个类的关系:
因此,通过WindowManagerGlobal的addView()、updateViewLayout()、removeView()实现WindowManager对Window的添加、删除和修改。
下面分别来看WindowManagerGlobal对Window操作的大致过程:

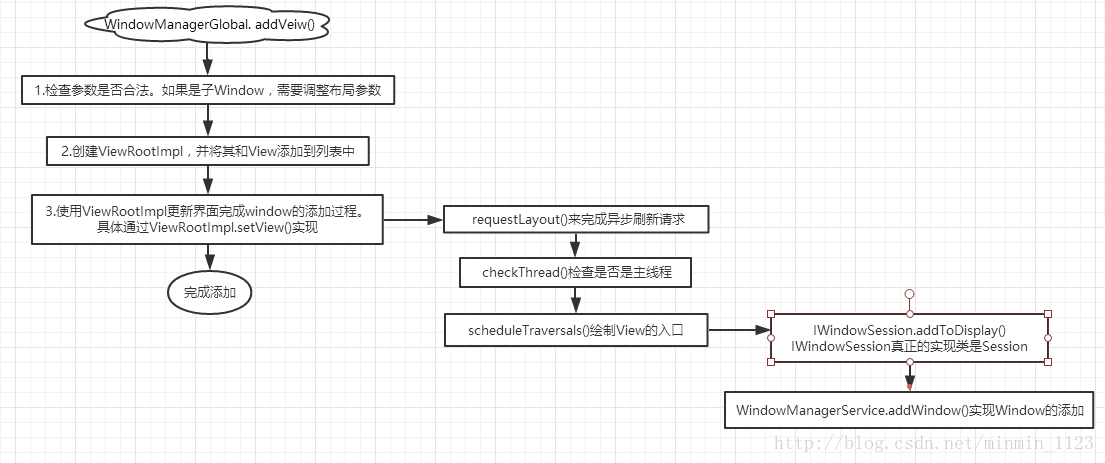

a.Window的添加过程:

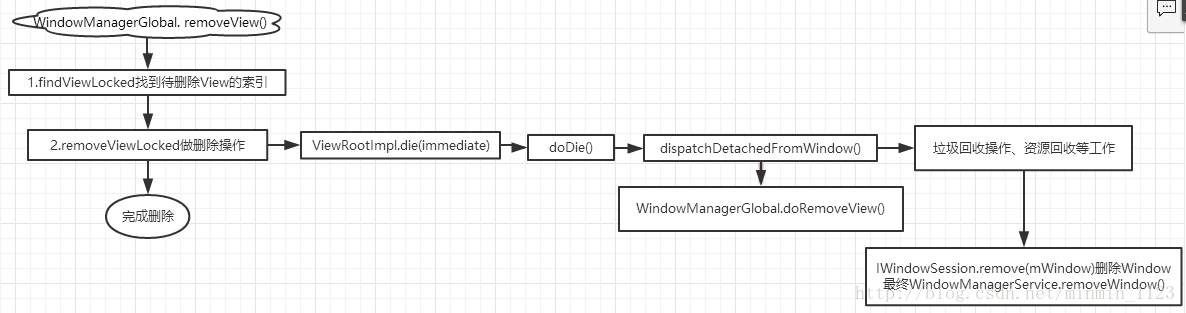

b.Window的删除过程
c.Window的更新过程
不难发现, 以上验证了之前的总结:
- Windows的三大操作最终都会通过一个IPC过程移交给WindowManagerService。
- Window和View通过ViewRootImpl来联系,ViewRootImpl可控制View的测量、布局和重绘。
推荐阅读:源码剖析之——Window的内部实现机制、我眼中的Window创建/添加/删除/更新过程
3.Window的创建过程
由于View必须依附Window才能呈现出来,因此有View的地方必有Window。在Android中可以提供View的地方有Activity、Dialog和Toast,下面分别来看以上三种Window的大致创建过程:

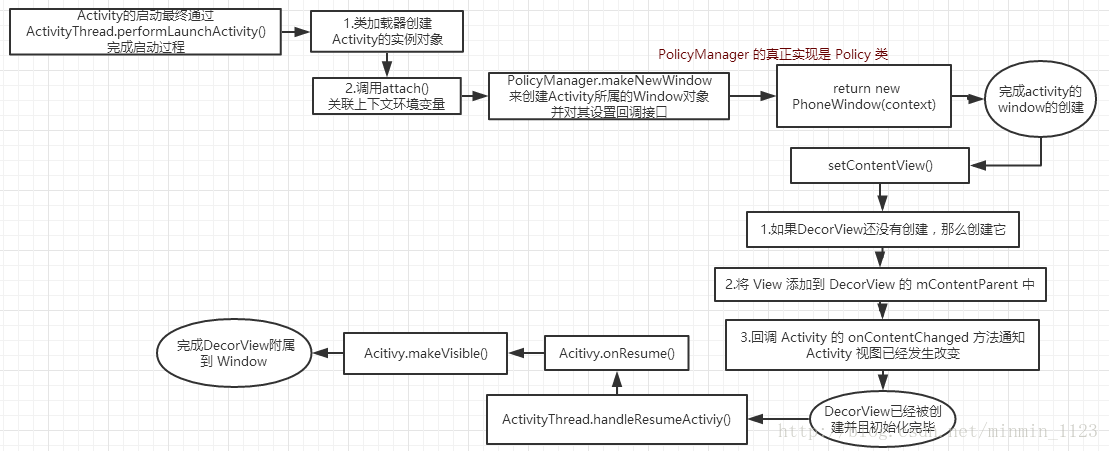

a.Activity的Window创建过程
推荐阅读:Activity的Window创建过程分析(源码)
b.Dialog的Window创建过程
Step1:创建WindowDialog。和Activity类似,同样是通过PolicyManager.makeNewWindow()来实现。
Step2:初始化DecorView并将Dialog的视图添加到DecorView中去。和Activity类似,同样是通过Window.setContentView()来实现。
Step3:将DecorView添加到Window中显示。和Activity一样,都是在自身要出现在前台时才会将添加Window。
- Dialog.show()方法:完成DecorView的显示。
- WindowManager.remoteViewImmediate()方法:当Dialog被dismiss时移除DecorView。
c.Toast的Window创建过程
①Toast的内部的视图由两种方式指定:
- 系统默认的样式;
- 通过setView()指定一个自定义View。
这里见技能篇之Toast的使用
②Toast具有定时取消功能,故系统采用Handler做定时处理。
③在Toast内部有两类IPC过程:
- Toast访问NotificationManagerService(NMS);
- NotificationManagerService回调Toast里的TN接口。
④Toast提供方法show()和cancel()分别用于显示和隐藏Toast。
- Toast的显示和隐藏都需要通过NMS来实现,由于NMS运行在系统进程中,故需通过远程调用的方式来进行显示和隐藏Toast。
- NMS处理Toast的显示和隐藏请求时会跨进程回调TN中的方法,由于TN运行在Binder线程池中,故需通过Handler将其切换到当前线程(发送Toast请求的线程)。
NMS只是起到了管理Toast队列及其延时的效果,Toast 的显示和隐藏实际是通过TN来实现的。
推荐阅读:Android对话框Dialog,PopupWindow,Toast的实现机制
希望这篇文章对你有帮助~
