SIC8833芯片开发厨房电子秤方案

2024-03-08 18:18

本文主要是介绍SIC8833芯片开发厨房电子秤方案,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

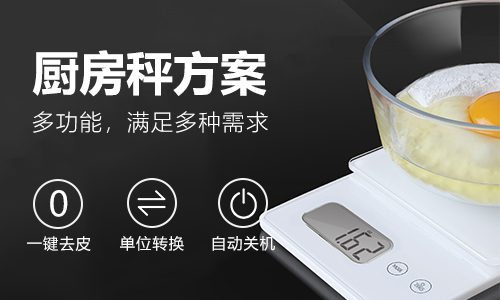

  针对高精度电子秤的市场匮乏,我司开发了一款5KG量程,0.1g分度值的厨房电子秤,该方案主控芯片采用SIC8833 QFN32,是一个8位RISC架构的高性能单片机,集成了24Bit高精度ADC和LCD/LED显示模块,接下来一起来看看该电子秤方案参数。

  一、 设计说明

  1、 采用SIC8833芯片开发;

  2、 自动调零 和 2 段自动标定。

  3、 USB 充电功能 (3V 供电时无此功能)

  二、 主要特性/技术指标

  1、 量程:5KG

  2、 分度值: 0.1g

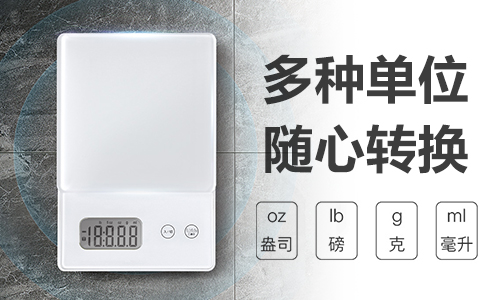

  3、 单位及模式转换:

  模式转换:按 MODE 键,重量模式→水体积模式→牛奶体积模式,顺序转换。

  单位转换:按 UNIT 键,公制→英制,顺序转换。

  4、 即公制模式下,按 MODE 键 g→ml(水)→ml(牛奶),顺序转换;

  5、 英制模式下,按 MODE 键 lb:oz→floz(水) →floz(牛奶)。

  三、 软件操作与提示

  1、按键说明:

  1) ON/OFF/zero 键:开/关机/清零/去皮键,按此键实现开机或者长按关机功能,开机后。

  当重量大于 200g 时,按键为去皮功能,显示符号“T”,否则为清零功能,显示符号“o”。

  2) MODE 键:模式转换键,实现重量模式→水体积模式→牛奶体积模式之间的转换。

  3) UNIT 键:单位转换键,实现公制→英制单位转换。

  四、 功能操作

  1、 称重操作:

  关机状态下,按一次 ON/OFF/zero 键,秤即开机显示,进入扫零点状态,此时等待约 3 秒(具体时间视秤盘稳定程度),扫零成功显示相应单位界面。此时方可以加载重量称重。

  2、 模式及单位转换功能:

  称重模式下,按 MODE 按键,重量模式→水体积模式→牛奶体积模式之间的转换。

  3、 清零/去皮操作:

  清零/去皮以 200g 为分界点,开机归零后,先往秤盘加载一较小重量,如 64g,稳定后按ON/OFF/zero 键,则清零功能生效;加载 1000g,稳定后按 ON/OFF/zero 键,则去皮功能生效,去皮功能生效时,若再次按 ON/OFF/zero 键,则可查看原值。

  4、 标定操作:

  关机状态下先按住 mode 键,然后按 ON/OFF/zero 开机,松开一次 ON/OFF/zero 键再按住 ON/OFF/zero 键,进入标定模式。显示 “C-X”,X 表示剩余标定次数。 松开 ON/OFF/zero 键,秤体先自动扫零,并显示内码。当零点稳定之后,自动开始第一段标定,显示。加载 2000g,显示动态内码值,稳定后进入第二段标定,显示加载 5000g,显示动态内码值,稳定后标定完成短时显示“F”,然后自动检测当前砝码重量。

  五、 错误提示符:

  (1) 、LO:表示电压低;

  (2) 、Err:表示超载。





这篇关于SIC8833芯片开发厨房电子秤方案的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
