MT8735 PCB设计参考资料

本文主要是介绍MT8735 PCB设计参考资料，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

MT8735 PCB设计参考：

MT8735_PCB_Design_Guidelines-Simplified_Chinese

资料内容：

▪ 概述
▪ 封装
• MT8735芯片外形尺寸
• MT8735 Footprint设计
• MT8735重要信号分布图
▪ 一般设计建议
• 叠构(PCB stack‐up))建议建议
• Common Rules and Via Type
• Placement Notes
• MT8735 fan out
▪ High‐Speed Digital设计建议
• LPDDR3
• LPDDR2
• PDN design
▪ 其它设计建议
• MT8735 RF interface           ‐ MT6169     ‐ MT6158
• MT6328(PMU)
• MT6625 (BT/FM/WiFi/GPS)
• USB/ MIPI/ SIM Card / T‐Card/ eMMC/Differential Pair Layout Suggestion

Eg：

MT8735 PCB叠构(Stack‐up)建议：

PCB之总叠层厚度请勿超过0.9mm±10%。
各层铜箔属性、及中间夹层之厚度和材质请尽量遵照以下建议去规划，以达最佳之电性设计。
在”Layer definition”中，这里只针对LPDDR3和CPU做建议。其中“空白”的部分可自行决定，若有空间，可用来做LPDDR2/3和CPU的PWR/GND plane的补强。
其它讯号之”Layer definition请遵照这份 请遵照这份PCB design guideline 描述之设计规范进 描述之设计规范进行设计即可。
这边共建议了以下几种叠构 :
• 6层1阶
• 8层1阶
• 88层层22阶(叠孔)
• 8层2阶(错孔)

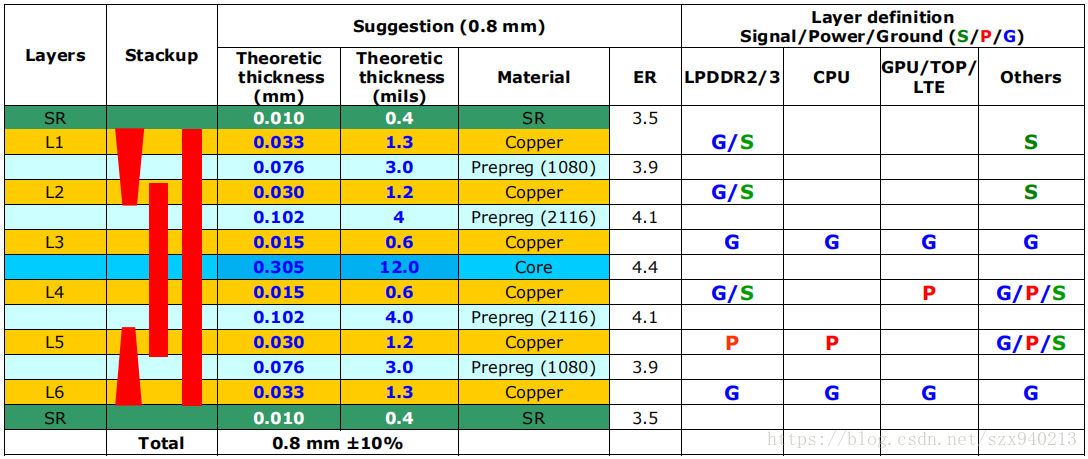

叠构(PCB Stack‐up)建议: 6层1阶

6L HDI-1 (1-4-1), 0.8mm

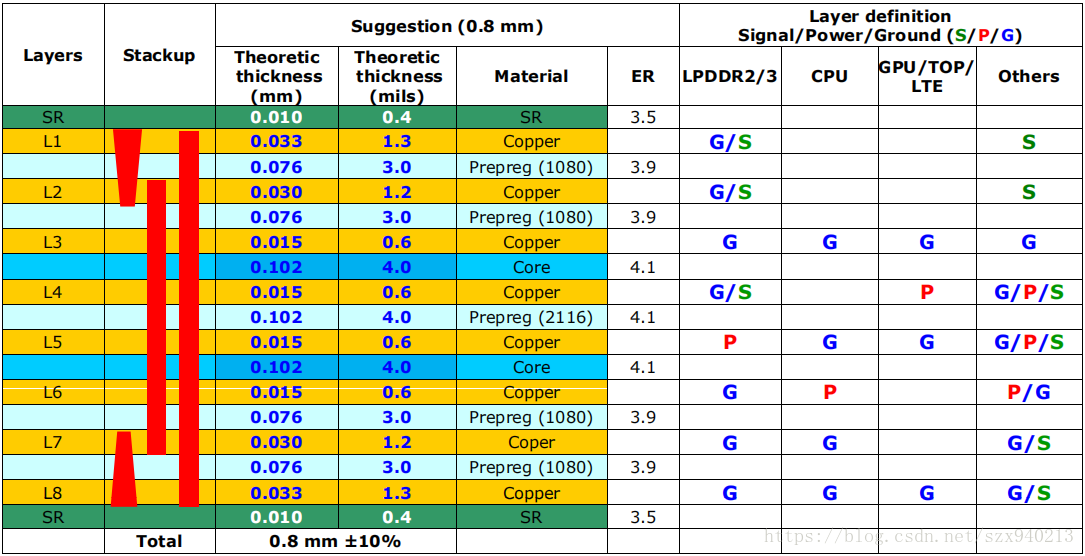

叠构(PCB Stack‐up)建议: 8层1阶

8L HDI-1 (1-6-1), 0.8mm

资料来自一牛网论坛



这篇关于MT8735 PCB设计参考资料的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！

---
