20180509-OrCAD 16.6 TitleBlock自动生成原理图页名称

2024-03-06 19:58

本文主要是介绍20180509-OrCAD 16.6 TitleBlock自动生成原理图页名称,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

1.项目的原理图页中,每页右下角放置的TitileBlock,如果设置正确,是支持在新建原理图页的时候,自动生成该页的原理图名称的。如原理图按顺序进行编号,则TitleBlock中能够按序号显示原理图页,对管理项目工程有较大的帮助。

这里写图片描述

2.对已经存在的原理图,如何进行更新,使其自动生成、更新原理图名称的方法,暂时还没找到。

3.该项功能的重要环节是为TitleBlock添加Page Name的属性,并设置*.dsn文件的Option->Design Template里的各个字段。具体操作过程如下:


1.自定义自己风格的TitleBlock,可通过复制修改软件默认的TitleBlock来实现,参见其它文章,非本文重点。

2.

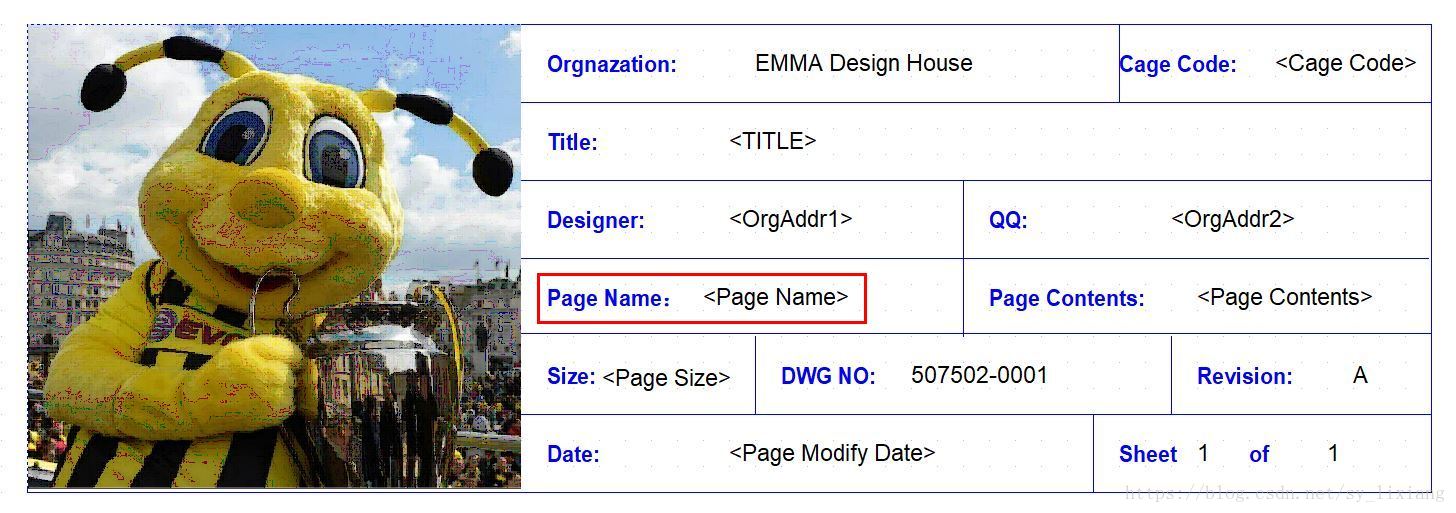

打开TitleBlock,绘制边框,添加Page Name的文本;
在Option->Part Properties中添加”Page Name”属性,并将Value设置为Display;
如下图所示:
这里写图片描述

这里写图片描述

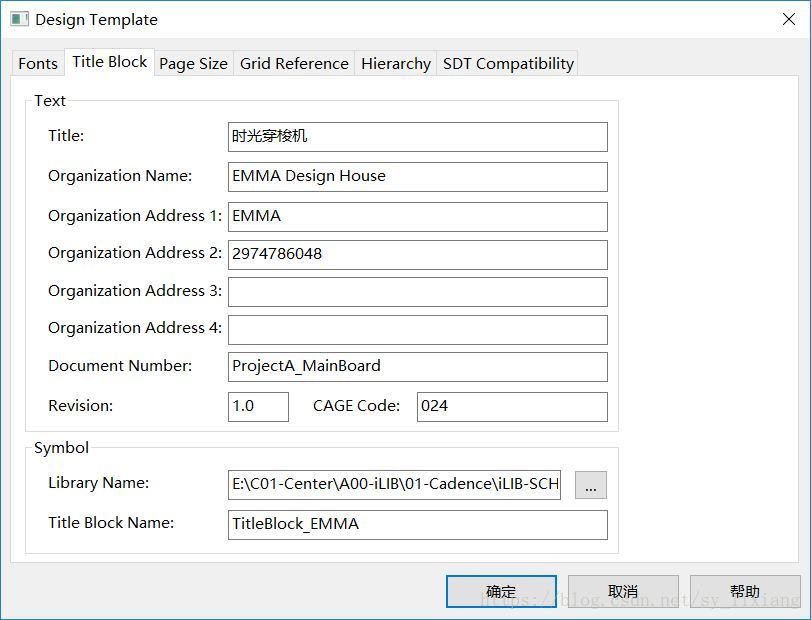

3.选中*.dsn文件,在Option->Design Template->Title Block页中的Text域设置相应字段:
Title:项目名称
Organization Name:组织机构名称
Organization Address1:公司地址1,这里用设计者替换了该字段
Organization Address2:公司地址2,这里用联系方式替换了该字段
Organization Address3:公司地址3,预留不填
Organization Address4:公司地址4,预留不填
Document Number:文档编号,填写了*.dsn文件名
Revision:设计文件版本号
CAGE Code:组织机构代码号

这里写图片描述

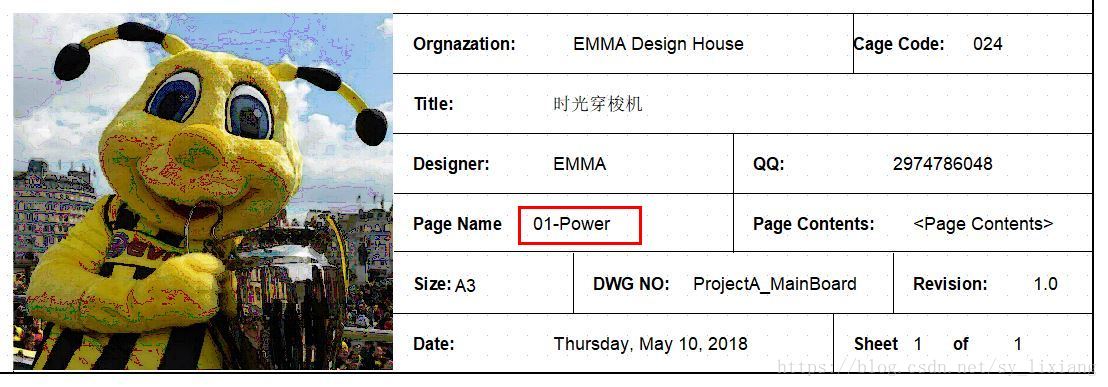

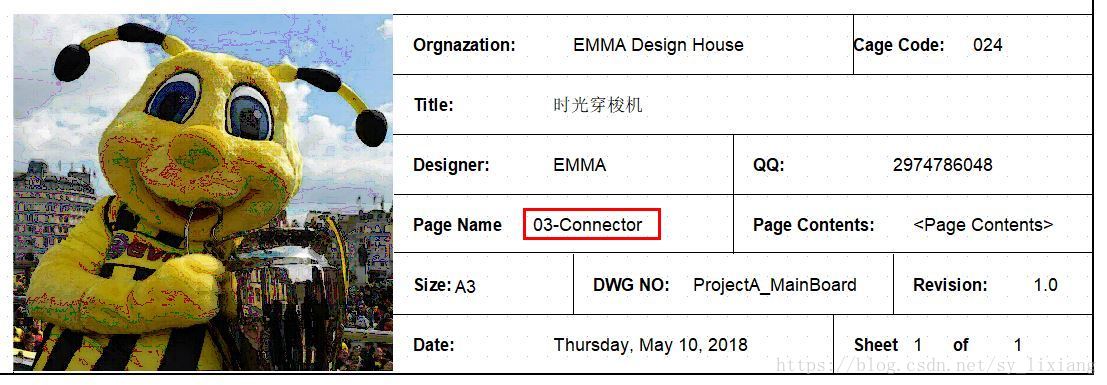

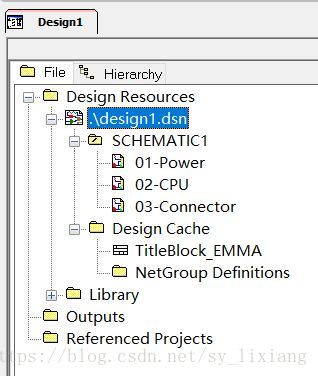

4.如上设置之后,再新建原理图页时,TitleBlock可自动生成原理图页名称,如下图所示:
这里写图片描述

这里写图片描述

这里写图片描述

这里写图片描述

这篇关于20180509-OrCAD 16.6 TitleBlock自动生成原理图页名称的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
