F28335 ePWM模块的相位TBPHS

2024-03-05 19:08
文章标签 模块 相位 epwm f28335 tbphs

本文主要是介绍F28335 ePWM模块的相位TBPHS,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

参考文档:TI的EPWM官方手册 《TMS320x2833x, 2823x Enhanced Pulse Width Modulator (ePWM) Module Reference Guide》



 一、代码如下:

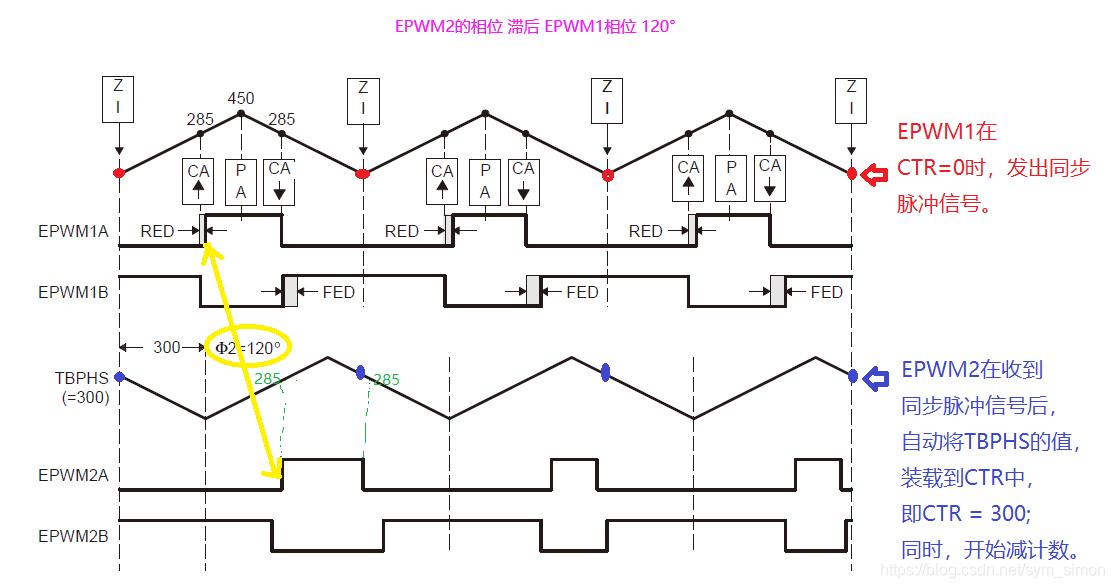

 //PWM1模块给PWM2提供同步脉冲
// EPWM Module 1 config
EPwm1Regs.TBPRD = 450;                       // Period = 900 TBCLK counts (增减模式下,周期是2倍的TBCLK * PRD)
EPwm1Regs.TBPHS.half.TBPHS = 0;       // PWM1自身相位从0开始

EPwm1Regs.TBCTL.bit.CTRMODE = TB_COUNT_UPDOWN;     // 增减计数模式

EPwm1Regs.TBCTL.bit.PHSEN = TB_DISABLE;          // Master module,不使用外部的同步脉冲(通常2个DSP芯片之间需要同步时,其中一个的

这篇关于F28335 ePWM模块的相位TBPHS的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
