Altium Designer AD6 AD9 DXP 制作公司LOGO

在用DXP、AD进行PCB设计的时候，经常需要添加公司或者某些特殊的符号、图片作为LOGO。让电路板设计更加完美。之前一般是使用自带的脚本或者第三方脚本来制作丝印LOGO。我曾经也用过这种方法，但缺点是制作不是那么自由，想要制作的好还需要一定的PS基础，另外就是制作的丝印LOGO大小不方便自由调整。基于此我特别寻找更加完善的方法，终于找到使用字体设计软件Font Creator来设计LOGO的方法。此方法灵活，自由。满足各种复杂图形的设计制作，并且大小自由放置，就跟PCB上放置汉字一样自由。

废话不多说，首先需要准备工作就是你使用应该是AD6及以后的版本，可以直接在PCB上放置汉字的版本，然后就需要下载另一个工具Font Creator，下载安装。打开软件如下图。

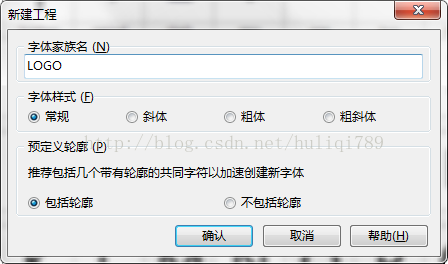

打开Font Creator，然后文件->新建，输入要建的字体名称“LOGO”。

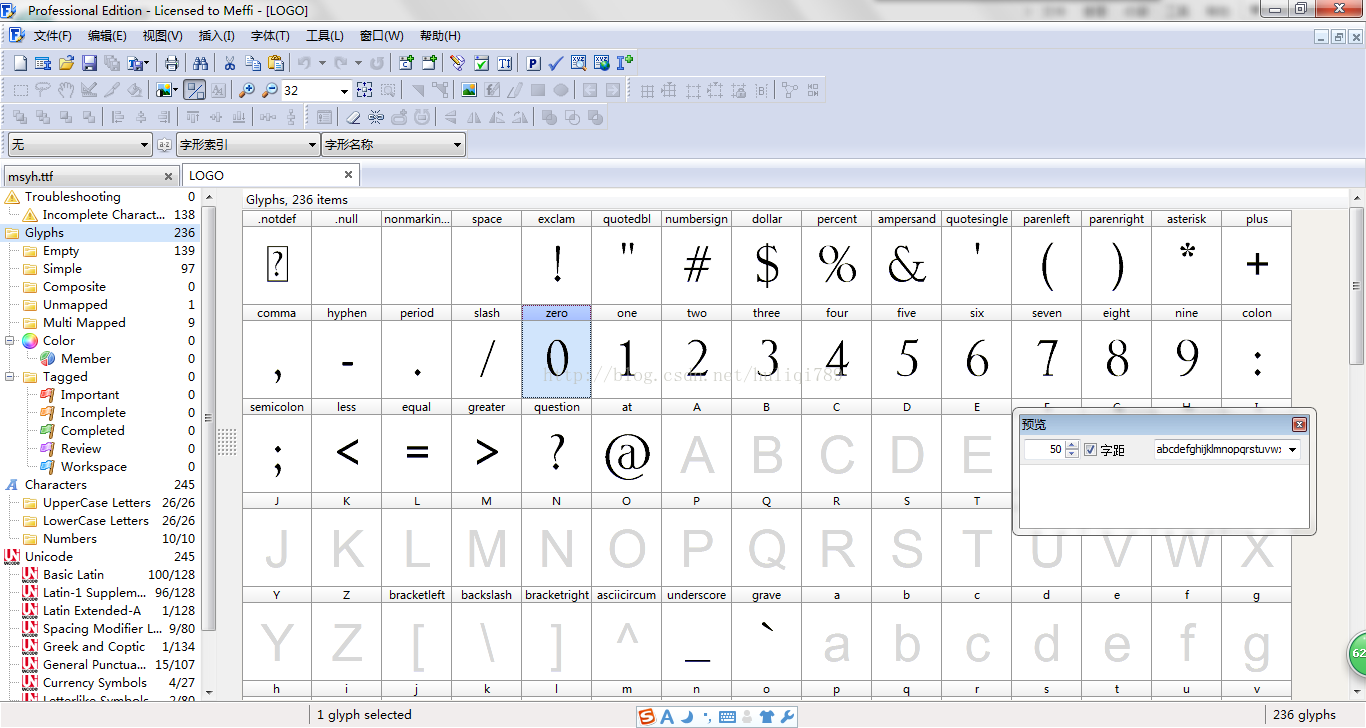

然后点确定。就会看到如下界面。

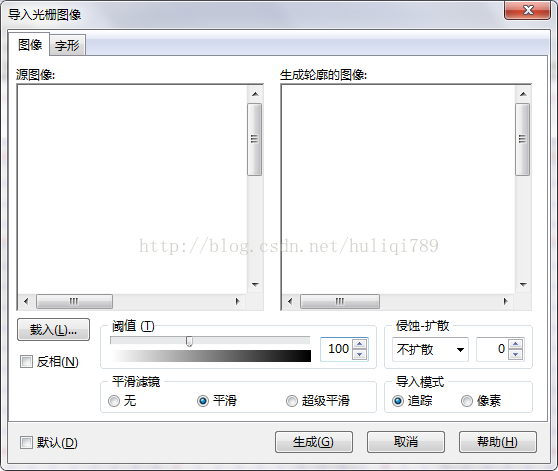

（可以在编辑区看到类似0(zero),1(one)的字样，这就是映射，也就是以后添加的时候输入1代表他影射的字符，我们从1（one）开始编辑。双击1对应的方块。）

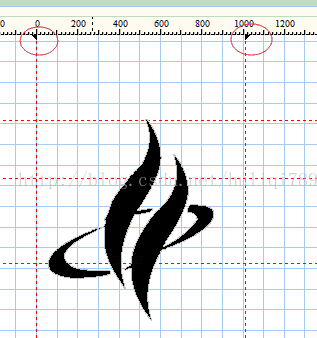

这里需要特别注意，看生成的图形，竖着的标尺（上面），有两个黑色小三角，代表了这个字体的宽度，如果小于实际图形的话，将会出问题。所以用鼠标拖住右边的三角向右边拖，直到刚好包含你的字体。

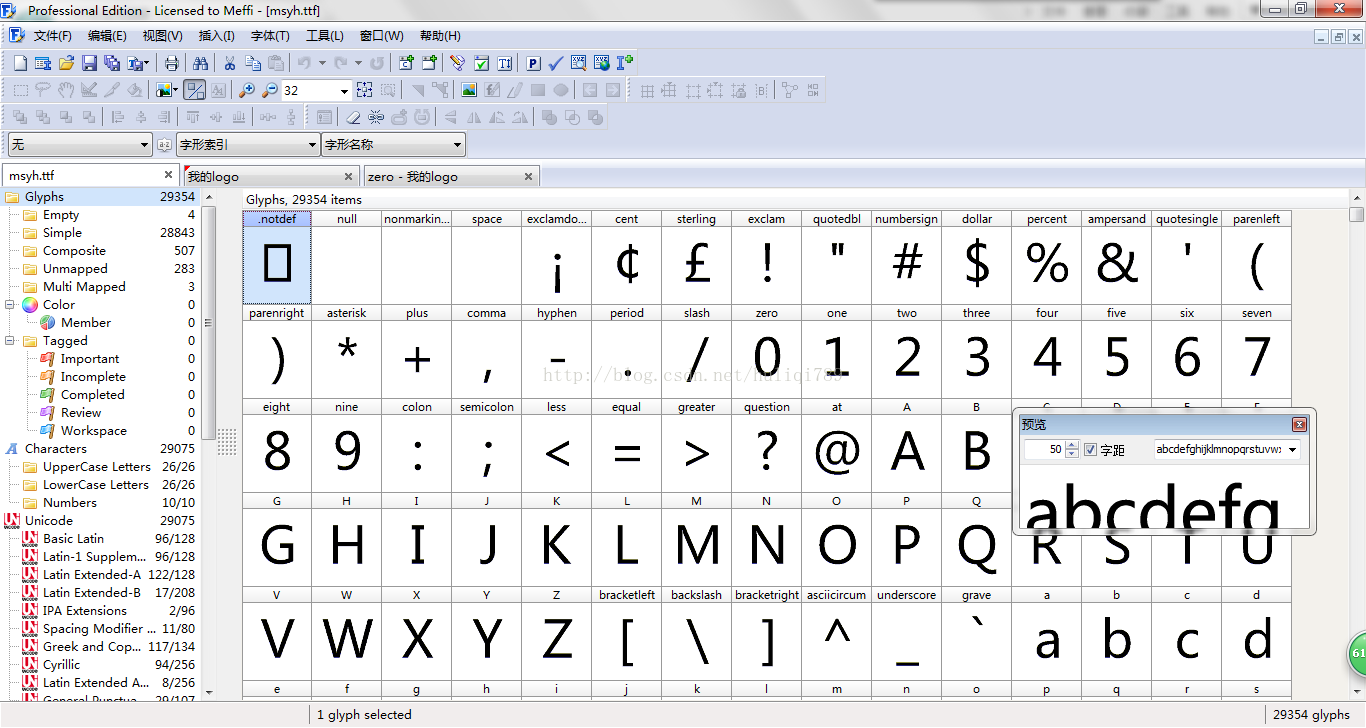

开始生成字体（文件->导出字体（选择.ttf类型））。

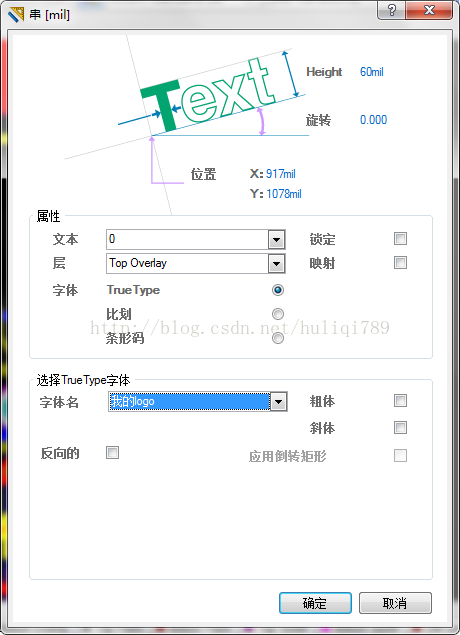

然后AD9里面设置如下就可以了

 之后LOGO就以字体的形式显示，可以调整其高度来调整大小，方便许多，效果图如下：
