F28335 时钟+硬件参数————DSP TMS320F28335 学习笔记 (一)

本文主要是介绍F28335 时钟+硬件参数————DSP TMS320F28335 学习笔记 (一)，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

1 F28335的独特之处

单周期完成32*32的乘法累加
更小的中断延时，这使得28335能够更快的响应外部事件
8级流水线存储器，能够更高速对数据进行处理
任何内存都可以在单周期内进行读，写和修改

2 F28335的硬件参数

Flash ：256K * 16 位
SRAM： 34K * 16 位
PWM: 18 位其中高速PWM6位，每个PWM的A都是可以作为高速PWM的
CAP: 6 路
ADC : 16路 12位精度 80ns一次 12.5M的频率 0-3V的输入
I/O: 88路输出3.3V，其中0-63路都可作为外部中断的触发角
指令周期：6.67ns
内核电压： 1.9V

3 F28335的时钟

时钟方式：外部时钟XCLKIN + 内部时钟 X1+X2
外部时钟源：外接3.3V或1.9V的有源时钟，这种方式比较稳定，芯片抗干扰能力强。
外部时钟的接入方法：XCLKIN接外部时钟源，X1接地，X2悬空。
内部时钟源：以内部振荡器作为时钟源，通过X1和X2外接一个晶体，经过内部振荡器产生时钟。
内部时钟使用方法：XCLKIN接地，X1和X2之间接一个晶体。
主频频率：150 M

4 锁相环模块 Phase-Locked Loop 简称PLL

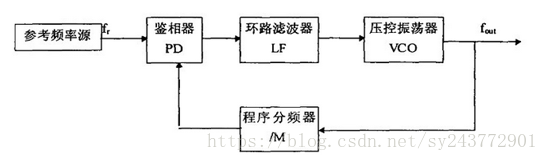

锁相环是一种反馈电路，由下图组成。
在这里插入图片描述

在数字通信中进行信号调制
在频率合成电路中产生特定频率
数据采集信号中用来同步信号

5 外设时钟
外设时钟就是分配给各个外设的时钟信号，比如ADC 和 EPWM 他们的时钟源频率都是不一样的，我们需要单独设置。

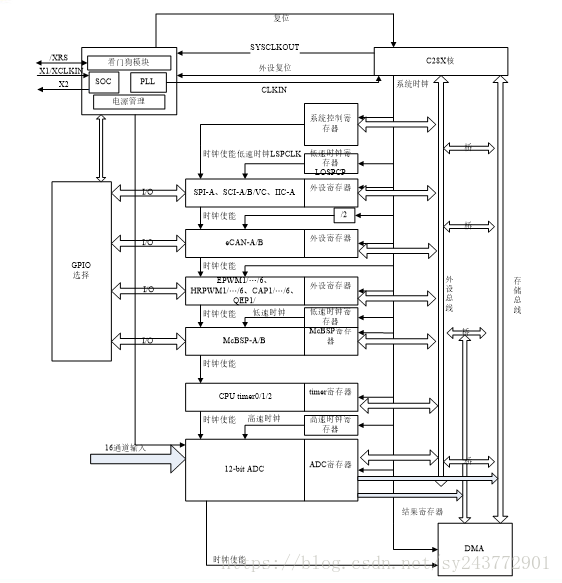

在这里插入图片描述
上图是翻译过来的所有外设的时钟源流图，我们可以清楚的看到

所有的寄存器都是系统时钟
SCI SPI IIC MCB 都是低速时钟
ADC 是高速时钟
EPWM DMA ECAP EQEP 都是直接系统时钟
特殊的eCAN是 /2 时钟

所有的外设时钟都在Sys_Crtl .c 文件的InitPeripheralClocks（）函数里面配置开哪个就给哪个赋值1。

在这里插入图片描述
6 F28335看门狗

W: DSP防止程序意外跑飞所设计的保证系统安全运行的一种机制。本质上是一种定时器电路，一般有一个输入和一个输出。输入叫做喂狗，而输出端一般接复位端。
作用：是在系统发生意外事故的时候能够自动恢复，能自主将系统复位。
H：工作时系统每隔一段时间都会喂狗，实际操作就是给看门狗计数器清零，而如果超过了一定的时间没有喂狗，系统就会自动复位。
看门狗的部分参数
