反相器的延时公式(分为本征延时和外部延时)
C.load = C.intra + C.ext
C.intra为本征电容、反相器的自负载,与反相器本身的漏结电容、栅
漏电容有关(C.d);
τ.p=t.p0 ( 1 + C.ext / C.intra )
t.p0为反相器的本征延时,与反相器的尺寸无关,只取决于版图。

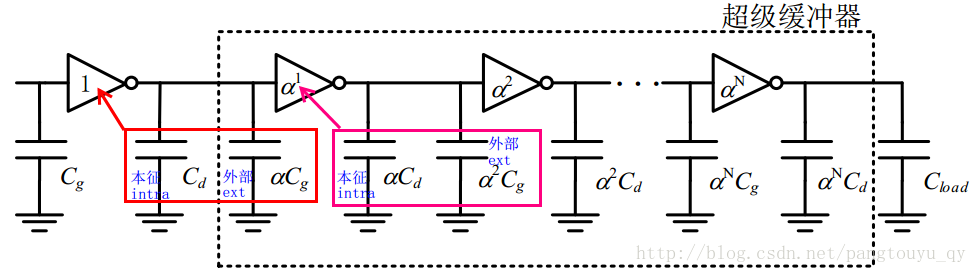

超级缓冲器的电路图

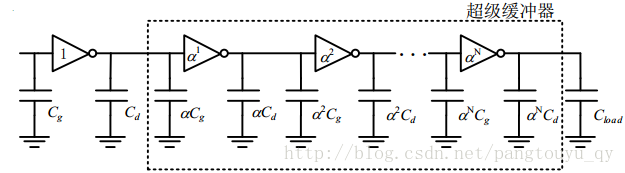

C.g为第一级反相器输入电容, C.d为第一级反相器漏极电容(本征电容),反相器尺寸按照比例α逐级增大。

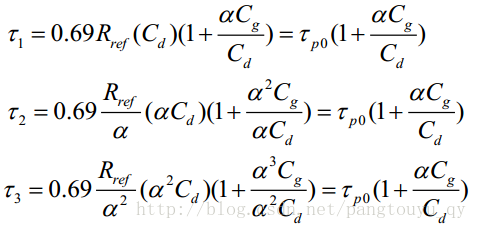

延时公式为
记忆方法

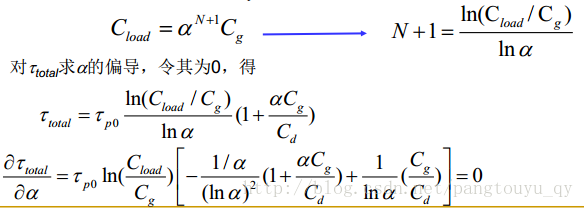

总延时为

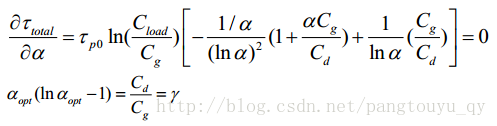

当级数给定时,求最优α
当α给定时,求最优级数(暂略)

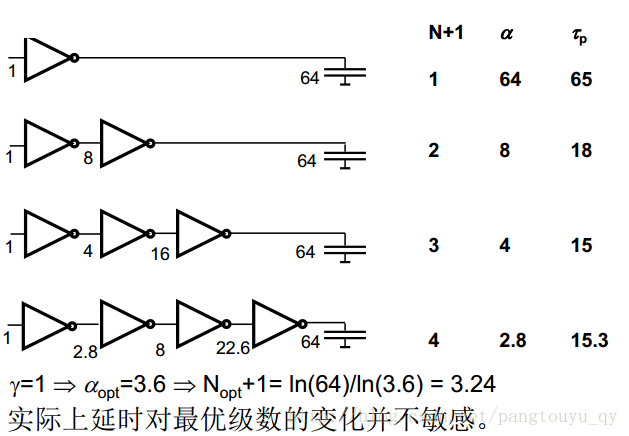

输出阻抗(电容)给定时,求【最优α&级数】组合
例题

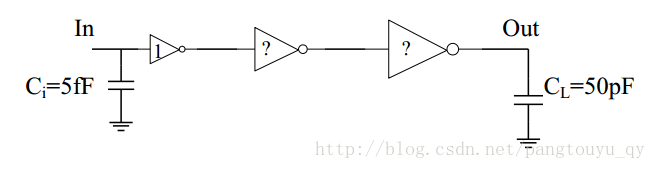

有一个驱动大负载的反相器链如下图所示,由 3 个反相器构成,外部负载为 50pF,第一级反相器的尺寸最小,其输入电容为 5fF,本征延时为 35ps,当负载为相同尺寸的反相器时该反相器的传输延时为 70ps。假设反相器的输入电容和反相器的尺寸成正比, 且反相器输出端的寄生电容和反相器的栅电容相等,问:
(a)后两级反相器的尺寸与最小反相器的比例为多少时,反相器链的输出延时最短?延时时间是多少?
(b)如果可以增加反相器,计算反相器个数和放大倍数,使这个反相器链的延时最小,此时最小延时变成多少?
分析图
