TensorFlow下反卷积（Deconvolution）的实现

本文主要是介绍TensorFlow下反卷积（Deconvolution）的实现，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

简介反卷积的过程

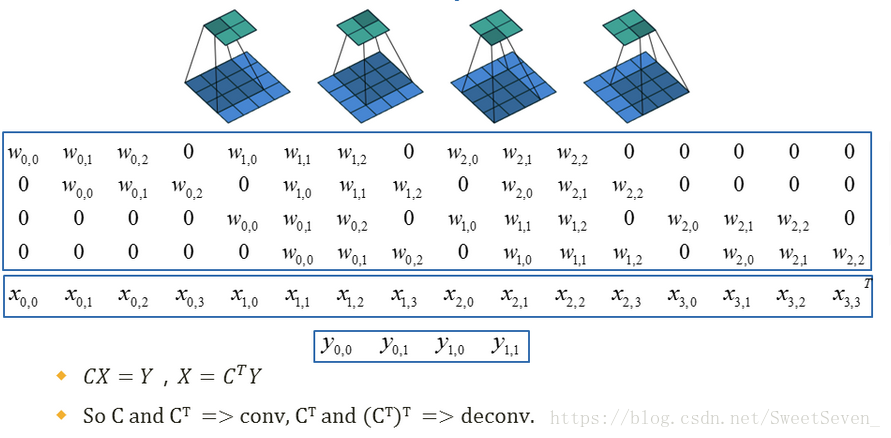

如图所示是一个卷积的过程

那么反卷积就应该是一个逆向的过程

假设输入如下：

[[1,0,1],[0,2,1],[1,1,0]]

反卷积卷积核如下:

[[ 1, 0, 1],[-1, 1, 0],[ 0,-1, 0]]

现在通过stride=2来进行反卷积，使得尺寸由原来的3*3变为6*6.那么在Tensorflow框架中，反卷积的过程如下(不同框架在裁剪这步可能不一样)：

反卷积实现例子

其实通过我绘制的这张图，就已经把原理讲的很清楚了。大致步奏就是，先填充0，然后进行卷积，卷积过程跟上一篇文章讲述的一致。最后一步还要进行裁剪。好了，原理讲完了，(#^.#)....

代码

上一篇文章我们只针对了输出通道数为1进行代码实现，在这篇文章中，反卷积我们将输出通道设置为多个，这样更符合实际场景。

先定义输入和卷积核：

input_data=[
               [[1,0,1],
                [0,2,1],
                [1,1,0]],

               [[2,0,2],
                [0,1,0],
                [1,0,0]],

               [[1,1,1],
                [2,2,0],
                [1,1,1]],

               [[1,1,2],
                [1,0,1],
                [0,2,2]]

            ]
weights_data=[
                [[[ 1, 0, 1],
                  [-1, 1, 0],
                  [ 0,-1, 0]],

                 [[-1, 0, 1],
                  [ 0, 0, 1],
                  [ 1, 1, 1]],

                 [[ 0, 1, 1],
                  [ 2, 0, 1],
                  [ 1, 2, 1]],

                 [[ 1, 1, 1],
                  [ 0, 2, 1],
                  [ 1, 0, 1]]],

                [[[ 1, 0, 2],
                  [-2, 1, 1],
                  [ 1,-1, 0]],

                 [[-1, 0, 1],
                  [-1, 2, 1],
                  [ 1, 1, 1]],

                 [[ 0, 0, 0],
                  [ 2, 2, 1],
                  [ 1,-1, 1]],

                 [[ 2, 1, 1],
                  [ 0,-1, 1],
                  [ 1, 1, 1]]] ]

上面定义的输入和卷积核，在接下的运算过程如下图所示：

执行过程

可以看到实际上，反卷积和卷积基本一致，差别在于，反卷积需要填充过程，并在最后一步需要裁剪。具体实现代码如下：

def compute_conv(fm,kernel):
    [h,w]=fm.shape[k,_]=kernel.shaper=int(k/2)
    #定义边界填充0后的map
    padding_fm=np.zeros([h+2,w+2],np.float32)
    #保存计算结果
    rs=np.zeros([h,w],np.float32)
    #将输入在指定该区域赋值，即除了4个边界后，剩下的区域
    padding_fm[1:h+1,1:w+1]=fm#对每个点为中心的区域遍历
    for i in range(1,h+1):
        for j in range(1,w+1):
            #取出当前点为中心的k*k区域
            roi=padding_fm[i-r:i+r+1,j-r:j+r+1]
            #计算当前点的卷积,对k*k个点点乘后求和
            rs[i-1][j-1]=np.sum(roi*kernel)
    return rs #填充0
def fill_zeros(input):
    [c,h,w]=input.shapers=np.zeros([c,h*2+1,w*2+1],np.float32)
    for i in range(c):
        for j in range(h):
            for k in range(w):
                rs[i,2*j+1,2*k+1]=input[i,j,k]
    return rsdef my_deconv(input,weights): #weights shape=[out_c,in_c,h,w]
    [out_c,in_c,h,w]=weights.shapeout_h=h*2
    out_w=w*2
    rs=[]
    for i in range(out_c):
        w=weights[i]
        tmp=np.zeros([out_h,out_w],np.float32)
        for j in range(in_c):
            conv=compute_conv(input[j],w[j]) #注意裁剪，最后一行和最后一列去掉
            tmp=tmp+conv[0:out_h,0:out_w]
        rs.append(tmp)
    return rs
def main():
    input=np.asarray(input_data,np.float32)
    input= fill_zeros(input)
    weights=np.asarray(weights_data,np.float32)
    deconv=my_deconv(input,weights)
    print(np.asarray(deconv))
if __name__=='__main__':
    main()

计算卷积代码，跟上一篇文章一致。代码直接看注释，不再解释。运行结果如下：

为了验证实现的代码的正确性，我们使用tensorflow的conv2d_transpose函数执行相同的输入和卷积核，看看结果是否一致。验证代码如下：

def tf_conv2d_transpose(input, weights):
    input_shape = input.get_shape().as_list()
    weights_shape = weights.get_shape().as_list()
    output_shape = [input_shape[0], input_shape[1] * 2, input_shape[2] * 2, weights_shape[2]]
    print("output_shape:", output_shape)

    deconv = tf.nn.conv2d_transpose(input, weights, output_shape=output_shape,strides=[1, 2, 2, 1], padding='SAME')
    return deconvdef main():
    weights_np = np.asarray(weights_data, np.float32)
    # 将输入的每个卷积核旋转180°
    weights_np = np.rot90(weights_np, 2, (2, 3))

    const_input = tf.constant(input_data, tf.float32)
    const_weights = tf.constant(weights_np, tf.float32)

    input = tf.Variable(const_input, name="input")
    # [c,h,w]------>[h,w,c]
    input = tf.transpose(input, perm=(1, 2, 0))
    # [h,w,c]------>[n,h,w,c]
    input = tf.expand_dims(input, 0)

    # weights shape=[out_c,in_c,h,w]
    weights = tf.Variable(const_weights, name="weights")
    # [out_c,in_c,h,w]------>[h,w,out_c,in_c]
    weights = tf.transpose(weights, perm=(2, 3, 0, 1))

    # 执行tensorflow的反卷积
    deconv = tf_conv2d_transpose(input, weights)

    init = tf.global_variables_initializer()
    sess = tf.Session()
    sess.run(init)

    deconv_val = sess.run(deconv)

    hwc = deconv_val[0]
    print(hwc)


if __name__ == '__main__':
    main()

上面代码中，有几点需要注意：

每个卷积核需要旋转180°后，再传入tf.nn.conv2d_transpose函数中，因为tf.nn.conv2d_transpose内部会旋转180°，所以提前旋转，再经过内部旋转后，能保证卷积核跟我们所使用的卷积核的数据排列一致。
我们定义的输入的shape为[c,h,w]需要转为tensorflow所使用的[n,h,w,c]。
我们定义的卷积核shape为[out_c,in_c,h,w],需要转为tensorflow反卷积中所使用的[h,w,out_c,in_c]

执行上面代码后，执行结果如下:

[[[[ 4.  4.][ 3.  1.][ 6.  7.][ 2.  0.][ 7.  7.][ 3.  2.]][[ 4.  5.][ 3.  6.][ 3.  0.][ 2.  1.][ 7.  8.][ 5.  5.]][[ 8.  8.][ 6.  0.][ 8.  8.][ 5. -2.][11. 14.][ 2.  2.]][[ 3.  3.][ 2.  3.][ 7.  9.][ 2.  8.][ 3.  1.][ 3.  0.]][[ 5.  3.][ 5.  0.][11. 13.][ 3.  0.][ 9. 11.][ 3.  2.]][[ 2.  3.][ 1.  5.][ 4.  3.][ 5.  1.][ 4.  3.][ 4.  0.]]]]

对比结果可以看到，数据是一致的，这个只是按照两个矩阵的对应位置的元素进行输出，（如[4,4]代表第一个矩阵的第一个元素和第二个矩阵的第一个元素）证明前面手写的python实现的反卷积代码是正确的
