上篇给大家讲了在setColorFilter中使用ColorMatrix的过程，其实setColorFilter除了使用ColorMatrix还有其它的用法，这节我们就具体来看看setColorFilter的用法。

在本篇文章中，你将学到两个实例：

按钮点击时，动态加深图片色彩（简易方法）
可以学到针对不同主题动态设置不同色彩图片的方法(setTint())
一、setColorFilter
setColorFilter的完整声明为：
public ColorFilter setColorFilter(ColorFilter filter)
参数是传入ColorFilter的对象，其实ColorFilter是一个空对象，其中什么也没有：
public class ColorFilter {
int native_instance;

/**
* @hide
*/
public int nativeColorFilter;

protected void finalize() throws Throwable {
try {
super.finalize();
} finally {
finalizer(native_instance, nativeColorFilter);
}
}

private static native void finalizer(int native_instance, int nativeColorFilter);
}

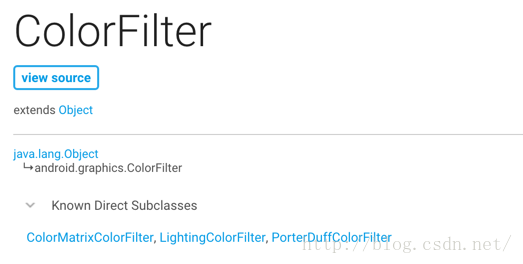

但是ColorFilter派生了几个子类，分别是：

下面我们分别来讲讲各个子类的用法及效果

1、ColorMatrixColorFilter
这个是色彩矩阵颜色过滤器，该类只有两个函数，也都是构造函数：
ColorMatrixColorFilter(ColorMatrix matrix)
ColorMatrixColorFilter(float[] array)
在这里可以直接传入一个ColorMatrix对象，也可以直接传入一个色彩矩阵。我们知道ColorMatrix对应的也是一个色彩矩阵。
上篇中我们在讲解ColorMatrix的用法时，也一直用到的是ColorMatrixColorFilter。
这里在下面看下用法，具体就不再讲了，不理解的同学，请返回去看上一篇
canvas.drawBitmap(bitmap, null, new Rect(0, 0, 500, 500 * bitmap.getHeight() / bitmap.getWidth()), mPaint);

canvas.translate(510, 0);
// 生成色彩矩阵
ColorMatrix colorMatrix = new ColorMatrix(new float[]{
1/2f,1/2f,1/2f,0,0,
1/3f,1/3f,1/3f,0,0,
1/4f,1/4f,1/4f,0,0,
0,0,0,1,0
});
mPaint.setColorFilter(new ColorMatrixColorFilter(colorMatrix));

canvas.drawBitmap(bitmap, null, new Rect(0, 0, 500, 500 * bitmap.getHeight() / bitmap.getWidth()), mPaint);

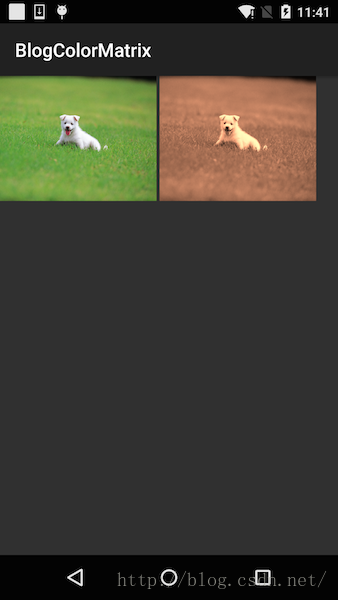

效果图如下：

2、LightingColorFilter
前一篇，我们利用一篇的篇幅来讲解ColorMatrix的作用，所有需要完成色彩操作的都是可以利用ColorMatrix来完成的，只是有一点ColorMatrix纵然很强大，但太！过！难！用，所以Android为我们提供了一个简单过滤颜色和增强色彩的函数，就是LightingColorFilter
这个叫做光照颜色过滤器，可以简单的完成色彩过滤和色彩增强功能。
整个类就只有一个函数，还是构造函数：
public LightingColorFilter(int mul, int add)
这里有两个参数,mul是乘法multiply的缩写，add是加法的意思。mul和add取值都是0xRRGGBB,分别对应R、G、B颜色，注意哦，这里是没有透明度A的，透明度在这里是不起作用的，LightingColorFilter只针对RGB色值起作用
比如，当前有一个颜色值为（r,g,b），对它应用LightingColorFilter(mul, add)效果后的颜色值为：
结果R值 = (r*mul.R+add.R)%255;
结果G值 = (g*mul.G+add.G)%255;
结果B值 = (b*mul.B+add.B)%255;
前面我们讲了mul和add的取值都是0xRRGGBB类型的值，即mul和add中都是包含了R、G、B分量的；
在上面的公式中，三个颜色分量R、G、B值的方式都是一样的，我们只拿红色来讲：
结果R值 = (r*mul.R+add.R)%255;
作用LightingColorFilter(mul, add)效果后的R值等于，原来的r值乘以mul.R,然后再加上add.R做为最终结果。因为颜色值要的取值范围在0-255，所以要把结果对255取余，得到最终结果。

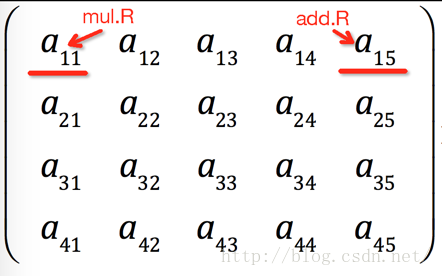

所以从公式中可以看出mul.R是对当前红色值进行放大的倍数；而add.R则表示对当前红色增加的数值；它们对应ColorMatrix的位置如下：

G、B的原理类似,就不再缀述了。
利用mul进行颜色值放大并不好控制，所以更多的是用来过滤颜色，即当对应的颜色值取0时，就不会将对应的颜色显示出来，而把要显示出来的颜色对应的mul值设置为ff,即255;从公式中可以知道设置为255不会对原始的这个颜色分量产生任何影响。所以这样就可以把想要的颜色给显示出来，把不想要的颜色给过滤掉

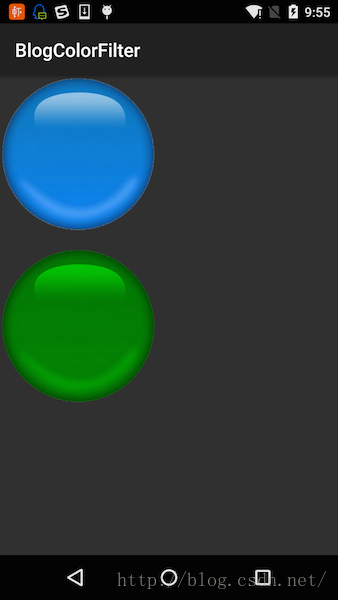

比如，下面这个蓝色按钮：

我们可以在点击时让它变成绿色，这要怎么做呢？直接使用LightingColorFilter把其它颜色都过滤掉，只显示绿色就可以了：

好像这样会有点问题，因为普通我们在点击按钮的时候，不可能会直接把它改变成另一个颜色，而只是增加它的颜色深浅值。比如下面我们增强颜色的蓝色值，将整个图片变得更蓝

protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
mPaint.setAntiAlias(true);

int width = 500;
int height = width * mBmp.getHeight()/mBmp.getWidth();
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new LightingColorFilter(0xffffff,0x0000f0));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);
}
我们在设置LightingColorFilter使用了：
mPaint.setColorFilter(new LightingColorFilter(0xffffff,0x0000f0));
mul参数设置为0xffffff，即没有对颜色做任何改变；add参数设置为0x0000f0，即在每个像素的蓝色值在原来基础上增加0xf0，让原来的图像变得更蓝；这样会显得整个图片的颜色更深。更像按压后的效果。

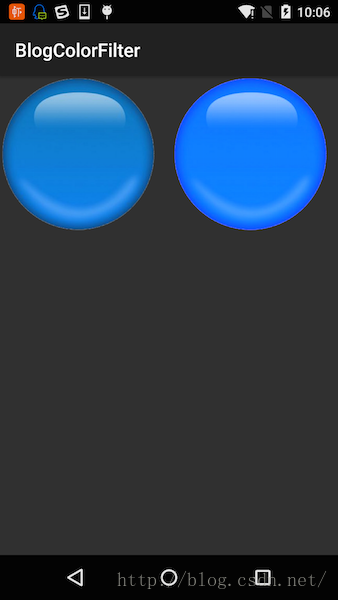

效果图如下：

3、PorterDuffColorFilter
这个叫PorterDuff颜色滤镜，也叫图形混合滤镜；其名称是Tomas Proter和Tom Duff两个人名的缩写，他们提出的图形混合的概念极大地推动了图形图像学的发展。
这个颜色滤镜的声明如下：
public PorterDuffColorFilter(int srcColor, PorterDuff.Mode mode)
其中有两个参数：
int srcColor：0xAARRGGBB类型的颜色值。
PorterDuff.Mode mode：表示混合模式，枚举值有18个，表示各种图形混合模式,有：
Mode.CLEAR
Mode.SRC
Mode.DST
Mode.SRC_OVER
Mode.DST_OVER
Mode.SRC_IN
Mode.DST_IN
Mode.SRC_OUT
Mode.DST_OUT
Mode.SRC_ATOP
Mode.DST_ATOP
Mode.XOR
Mode.DARKEN
Mode.LIGHTEN
Mode.MULTIPLY
Mode.SCREEN
Mode.OVERLAY
Mode.ADD
有关这些混合模式，这里我们只简单的讲解一下具体效果，详细的算法会在后面详细讲解。
大家看到这么多的效果估计都蒙B了,其实在这里跟我们相关的只有六个：Mode.ADD(饱和度相加)，Mode.DARKEN（变暗），Mode.LIGHTEN（变亮），Mode.MULTIPLY（正片叠底），Mode.OVERLAY（叠加），Mode.SCREEN（滤色）
我们拿正片叠底来试下效果：
public class MyView extends View {
private Paint mPaint;
private Bitmap mBmp;
public MyView(Context context, AttributeSet attrs) {
super(context, attrs);
mPaint = new Paint();

mBmp = BitmapFactory.decodeResource(getResources(),R.drawable.dog);
}

@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
mPaint.setAntiAlias(true);
drawPorterDuffFilter(canvas);
}

private void drawPorterDuffFilter(Canvas canvas){
int width = 500;
int height = width * mBmp.getHeight()/mBmp.getWidth();

canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.MULTIPLY));//变暗
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);
}
}

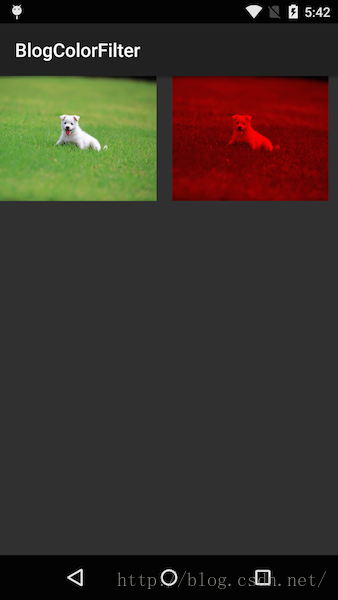

效果图如下：

左侧是原图，右侧是与纯红色正片叠底后的效果。这些效果在PhotoShop中都是存在的
首先，准备两张图片

和

效果图如下：

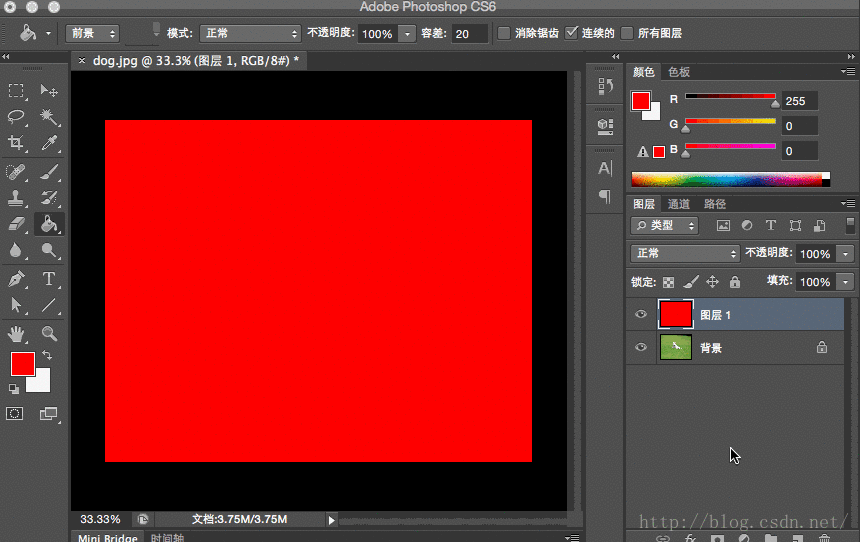

在录相中给大家演示了通过Photoshop来改变混合模式的过程，录相中分别更改了Mode.DARKEN（变暗），Mode.LIGHTEN（变亮），Mode.MULTIPLY（正片叠底），Mode.OVERLAY（叠加），Mode.SCREEN（滤色）这五种效果，大家可以尝试，我们通过代码得到的效果是与PhotoShop中的模式相同的。但PhotoShop中要比我们中强大的多，除了这些模式以外，还有其它的一些模式是我们所没有的；当然，PhotoShop中的所有这些效果都是可以通过ColorMetrix完成的，但前提是数学和色彩设计知识都要很棒才行哦。但Mode.ADD(饱和度)相加在Photoshop中是没有的。
下面我通过代码把这几个效果给大家分别画出来：

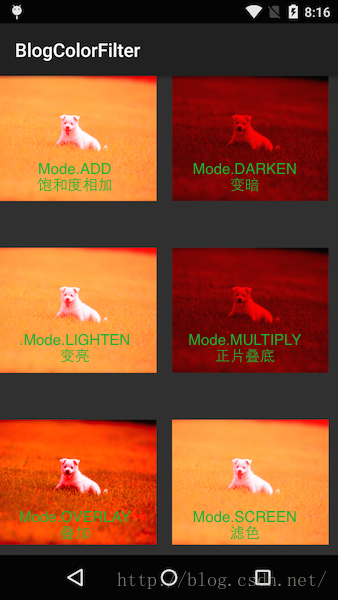

效果图如下：

对应代码如下：

public class MyView extends View {
private Paint mPaint;
private Bitmap mBmp;
public MyView(Context context, AttributeSet attrs) {
super(context, attrs);
mPaint = new Paint();

mBmp = BitmapFactory.decodeResource(getResources(),R.drawable.dog);
}

@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
mPaint.setAntiAlias(true);

drawPorterDuffFilter(canvas);
}

private void drawPorterDuffFilter(Canvas canvas){
int width = 500;
int height = width * mBmp.getHeight()/mBmp.getWidth();

mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.ADD));//饱和度相加
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.DARKEN));//变暗
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(-550,550);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.LIGHTEN));//变亮
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.MULTIPLY));//正片叠底
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(-550,550);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.OVERLAY));//叠加
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.SCREEN));//滤色
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);
}
}
在这里大家不必理解PorterDuff.Mode的具体算法，只需要知道应用哪个模式，对应效果是怎样的就可以了。
除了上面的六个Mode，还有其它的三组Mode，由于每组Mode的效果都是相同的，所以我们分组来讲
第一组：清空模式
Mode.CLEAR和Mode.XOR他们在这里的效果是完成一致的，就是把图像清空，所以一旦应用他们两个中的任何一个，所得到的结果图像就是一个空图
private void drawPorterDuffFilter(Canvas canvas){
int width = 500;
int height = width * mBmp.getHeight()/mBmp.getWidth();

canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.CLEAR));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(-550,550);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.XOR));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);
}
得到的效果图如下：

在效果图中，只画出了原始图，另外两个图连个毛也没看到，没看到就对了，因为在应用Mode.CLEAR和Mode.XOR后，图像就会被完全清空了，当然什么也不会看到
第二组：目标图像模式
在Mode模式中，有一组DST相关的模式，DST所代表的意义就是被应用模式的图像，即我们这里的小狗图片。这些模式有：Mode.DST、Mode.DST_IN、Mode.DST_OUT、Mode.DST_OVER、Mode.DST_ATOP下面我们来看看他们的效果：

private void drawPorterDuffFilter(Canvas canvas){
int width = 500;
int height = width * mBmp.getHeight()/mBmp.getWidth();

canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.DST));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(-550,550);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.DST_IN));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.DST_OUT));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(-550,550);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.DST_OVER));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.DST_ATOP));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);
}

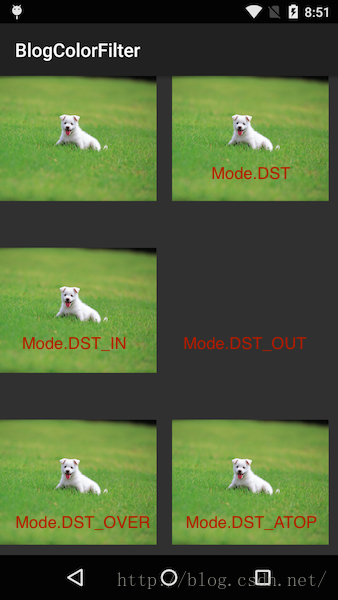

效果图如下：

从效果图中可以看到，除了Mode.DST_OUT显示完全透明图片以外，其它全部显示目标图像；
所以这几个模式在PorterDuffColorFilter的实际应用中，并没什么用。
第三组：源图模式
在Mode模式中，有一组SRC相关的模式,SRC表示的颜色值所代表的图像，这些模式有：Mode.SRC、Mode.SRC_IN、Mode.SRC_OUT、Mode.SRC_OVER、Mode.SRC_ATOP下面我们来看看他们的效果：

private void drawPorterDuffFilter(Canvas canvas){
int width = 500;
int height = width * mBmp.getHeight()/mBmp.getWidth();

canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.SRC));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(-550,550);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.SRC_IN));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.SRC_OUT));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(-550,550);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.SRC_OVER));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(550,0);
mPaint.setColorFilter(new PorterDuffColorFilter(Color.RED, PorterDuff.Mode.SRC_ATOP));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);
}

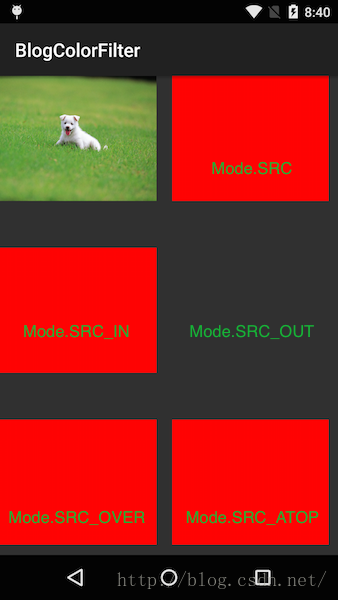

同样是通过位移把相关的模式所对应的图像一个个画出来，效果图如下：

从效果图中可以看出，除了Mode.SRC_OUT显示完全透明图片以外，其它全部显示源图像；
利用这个特性，我们可以在不同情况下，改变一个纯色图标的颜色。这个也是V4包中DrawableCompat类添加的一个setLint()函数所使用实现方法

setTint(Drawable drawable, int tint)
这个函数用于将一个图像设指为指定的颜色，比如下面的效果：

即最左边是一原图，后面都是指定的各个颜色，利用setTint就可以把一个图片渲染为不同的颜色，这样就可以支持多主题，在不同的风格和不同的情境下使用不同的颜色的图片。由于仅使用一个图片就可以实现多个主题，就不必再引入多个颜色的切图，就可以在一定程度上缩小包的大小。
我们不必引入V4包，仅仅通过PorterDuffColorFilter就可以实现setTint的功能:

private void drawPorterDuffFilter(Canvas canvas){
int width = 100;
int height = width * mBmp.getHeight()/mBmp.getWidth();

canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(150,0);
mPaint.setColorFilter(new PorterDuffColorFilter(0xffff00ff, PorterDuff.Mode.SRC));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(150,0);
mPaint.setColorFilter(new PorterDuffColorFilter(0xff00f0ff, PorterDuff.Mode.SRC_ATOP));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(150,0);
mPaint.setColorFilter(new PorterDuffColorFilter(0xfff0f0ff, PorterDuff.Mode.SRC_IN));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(150,0);
mPaint.setColorFilter(new PorterDuffColorFilter(0xffffff00, PorterDuff.Mode.SRC_OVER));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);

canvas.translate(150,0);
mPaint.setColorFilter(new PorterDuffColorFilter(0xff000000, PorterDuff.Mode.SRC_ATOP));
canvas.drawBitmap(mBmp,null,new Rect(0,0,width,height),mPaint);
}

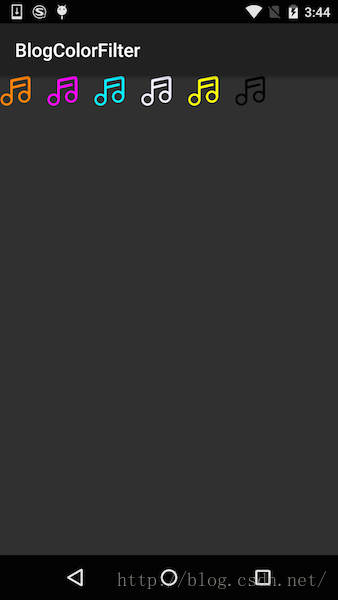

效果图如下：

从效果图中可以看到，SRC相关的模式，只有Mode.SRC_ATOP和SRC_IN能够实现SetTint的功能，其它的是不行的。这里先记着就可以了，后面地讲原理时会具体讲原因。
所以这里的一个应用就是通过PorterDuffColorFilter的Mode.SRC_ATOP或SRC_IN模式实现SetTint()的功能；
有些同学可能会讲，这个功能是不是可以通过ColorMatrix来实现？当然是可以的，比如我们要将原图标改成第三个效果，即颜色为0xff00f0ff，所对应的矩阵为：

ColorMatrix matrix = new ColorMatrix(new float[]{
0,0,0,0,0,
0,0,0,0,240,
0,0,0,0,255,
0,0,0,1,0
});
可不可以看出其中的门道？把原图像中的R、G、B全部置为0，然后我们通过每行最后的那个位移参数来指定我们想指定的RGB色。
我们下面对PorterDuffColorFilter进行总结下：
1、PorterDuffColorFilter只能实现与一个特定颜色值的合成。
2、通过Mode.ADD(饱和度相加)，Mode.DARKEN（变暗），Mode.LIGHTEN（变亮），Mode.MULTIPLY（正片叠底），Mode.OVERLAY（叠加），Mode.SCREEN（滤色）可以实现与指定颜色的复合。
3、通过Mode.SRC、Mode.SRC_IN、Mode.SRC_ATOP能够实现setTint()的功能，可以改变纯色图标的颜色。
