esp32 cam+esp8266用micropython实现人脸识别开门

本文主要是介绍esp32 cam+esp8266用micropython实现人脸识别开门，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

前言

前面文章讲了编译micropython的编译和图传，这篇记录一下我自己DIY人脸识别门锁的经验。

为什么用esp8266，因为比esp32便宜几块钱，批发甚至只要6块，哈哈

由于micropython我也刚上手，也是学一点记录一点，当帮大家提前踩坑了~

废话不多说，直接上例子！

---------------------------------------------------------------------------------------------------------------------------------

千万不要被标题骗了，光单片机是达不到人脸识别的，性能肯定不够。那么我们需要一个服务器来对人脸进行比对，我用的是自己的一个arm服务器。80多买的n1盒子，刷的centos，1.5G 4线程处理器对于我个人还是够用。如果有同学需要，我也可以单独出一篇我的服务器搭建踩坑经历。当然你也可以用你的pc来当服务器，性能绝对够用。如何使用wsl刷入Ubuntu，我前面也有说，就不废话了。

一、服务器环境搭建

我用的是centos 7，经过实验，Ubuntu的操作差不多。由于是使用centos，gcc版本肯定不够。那么需要升级gcc版本，可以升级到7或9，我就是这个坑浪费了一个多小时。

python3安装（都使用micropython了，肯定都有py3，不废话了）

centos升级：

# yum安装gcc7$ yum install devtoolset-7-gcc*# 用gcc7自带的脚本添加到环境变量$ scl enable devtoolset-7 bash# 查看gcc版本$ gcc -v

Ubuntu不用升级gcc，自带最新的

安装boost、cmake、git

centos：

$ yum install -y boost,cmake,git

Ubuntu

$ sudo apt-get install -y git,cmake,libboost-all-dev

编译dlib（我们用的人脸识别依赖这个库）

# 克隆dlib源代码
$ git clone https://github.com/davisking/dlib.git$ cd dlib
$ mkdir build
$ cd build#这一部分是使用硬件加速的，如果硬件支持，人脸识别是很快的
$ cmake .. -DDLIB_USE_CUDA=1 -DUSE_AVX_INSTRUCTIONS=1
$ cmake --build .（注意中间有个空格）
$ cd ..#python安装dlib
$ python3 setup.py install

重点！！！！！

编译dlib库建议空闲内存4G以上，不够可以临时使用swap，不然会编译失败

最后安装face_recognition

# 安装 face_recognition
$ pip3 install face_recognition

至此，我们的人脸识别环境就搭建好了

可以用一下代码测试是否安装成功

# 准备两个文件夹，一个是参照图片，一个是要识别的图片$ face_recognition ./file1/ ./file2/

能识别出就会显示第一个文件夹内的照片的名字。

二、创建人脸识别接口

我们先使用以下代码生成自己的人脸数组

import face_recognition# 打开你的图片文件
img = face_recognition.load_image_file('face.jpg')
# 将人脸编码成素组
face_encodings = face_recognition.face_encodings(img)# 打印出的就是你的人脸数组，复制到下面的代码中，也可以保存到数据库(只需要list,不要将整个tuple都复制)
print(face_encodings)

使用python 的socket库来监听端口，当文件传入的时候进行识别

from face_recognition import load_image_file, face_encodings, compare_faces
import time
import json
import hashlib
import binascii
import os
import socket
import iodef detect_faces_in_image(file_stream):# 人脸数组face_list = [[[-0.09634063,  0.12095481, -0.00436332, -0.07643753,  0.0080383,0.01902981, -0.07184699, -0.09383309,  0.18518871, -0.09588896,0.23951106,  0.0986533 , -0.22114635, -0.1363683 ,  0.04405268,0.11574756, -0.19899382, -0.09597053, -0.11969153, -0.12277931,0.03416885, -0.00267565,  0.09203379,  0.04713435, -0.12731361,-0.35371891, -0.0503444 , -0.17841317, -0.00310897, -0.09844551,-0.06910533, -0.00503746, -0.18466514, -0.09851682,  0.02903969,-0.02174894,  0.02261871,  0.0032102 ,  0.20312519,  0.02999607,-0.11646006,  0.09432904,  0.02774341,  0.22102901,  0.26725179,0.06896867, -0.00490024, -0.09441824,  0.11115381, -0.22592428,0.06230862,  0.16559327,  0.06232892,  0.03458837,  0.09459756,-0.18777156,  0.00654241,  0.08582542, -0.13578284,  0.0150229 ,0.00670836, -0.08195844, -0.04346499,  0.03347827,  0.20310158,0.09987706, -0.12370517, -0.06683611,  0.12704916, -0.02160804,0.00984683,  0.00766284, -0.18980607, -0.19641446, -0.22800779,0.09010898,  0.39178532,  0.18818057, -0.20875394,  0.03097027,-0.21300618,  0.02532415,  0.07938635,  0.01000703, -0.07719778,-0.12651891, -0.04318593,  0.06219772,  0.09163868,  0.05039065,-0.04922386,  0.21839413, -0.02394437,  0.06173781,  0.0292527 ,0.06160797, -0.15553983, -0.02440624, -0.17509389, -0.0630486 ,0.01428208, -0.03637431,  0.03971229,  0.13983178, -0.23006812,0.04999552,  0.0108454 , -0.03970895,  0.02501768,  0.08157793,-0.03224047, -0.04502571,  0.0556995 , -0.24374914,  0.25514284,0.24795187,  0.04060191,  0.17597422,  0.07966681,  0.01920104,-0.01194376, -0.02300822, -0.17204897, -0.0596558 ,  0.05307484,0.07417042,  0.07126575,  0.00209804],'奥巴马']]# 加载上载的图像文件img = load_image_file(file_stream)# 获取上传图像中任何人脸的人脸编码unknown_face_encodings = face_encodings(img)is_name = 'unknow'# 图片编码成功if len(unknown_face_encodings) > 0:# 查看上传图像中的第一张面孔是否与已知面孔匹配for face_who in face_list:match_results = compare_faces([face_who[0]], unknown_face_encodings[0])if match_results[0]:is_name = face_who[1]else:print('图片编码失败')return is_namedef socket_conn(conn, addr):print('新连接：{0}'.format(addr))data = str(conn.recv(1024), 'utf-8')# 认证字符串if data == 'face0831':conn.send(bytes('认证成功!', 'utf-8'))# 文件信息dicfiledic = json.loads(str(conn.recv(1024), 'utf-8'))conn.send(bytes('文件信息接收成功!', 'utf-8'))filename = filedic['filename']filesize = filedic['filesize']filesha1 = filedic['sha1']# hash sha1加密验证（因为micropython没有md5）m = hashlib.sha1()print('文件名称:', filename)print('文件大小:', filesize)print('文件特征码:', filesha1)# 循环接收文件分包print('正在接收文件...')# 使用io将文件保存在内存中imgIO = io.BytesIO()while filesize:data = conn.recv(1024)m.update(data)imgIO.write(data)filesize -= len(data)# 比对文件特征码if str(binascii.hexlify(m.digest()), 'utf-8') == filesha1:print('文件验证成功,正在识别...')conn.send(bytes('正在识别...', 'utf-8'))# 识别图片face = detect_faces_in_image(imgIO)print('识别结果->', face)conn.send(bytes(face, 'utf-8'))else:print('文件验证失败')conn.send(bytes('文件验证失败', 'utf-8'))else:conn.send(bytes('认证失败!', 'utf-8'))if __name__ == "__main__":# 进入指定文件夹os.chdir('/root/face/')ADDR = ('0.0.0.0', 10086)# 设置套接字s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)s.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)# 绑定套接字s.bind(ADDR)# 允许一个连接s.listen(1)while True:print('等待连接...')# 阻塞连接conn, addr = s.accept()try:socket_conn(conn, addr)except Exception as e:print(e)finally:print('关闭连接')conn.close()

三、人脸识别和开锁代码

esp32cam 负责拍照和上传到服务器识别，识别成功后将开门指令发送给esp8266开门

为什么要弄两个单片机，不直接用esp32cam开门？

因为我们使用的场景一般esp32cam会放置到室外，如果用esp32cam直接控制电机会有安全问题，所以加了一块8266放置到室内来开门。

esp32cam代码：

import urequests,time,socket# 开门函数
def socket_client():try:s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)s.settimeout(20)s.connect(('esp8266地址', 10086))data = b'open's.send(data)while 1:msg1 = str(s.recv(1024),'utf-8')print(msg1 )if msg1 == 'over': return True# breakexcept socket.error as msg:print(msg)finally:s.close()# 14号引脚中断回调函数
def handle_interrupt(pin):global motionmotion = Trueglobal interrupt_pininterrupt_pin = pin# 上传函数
def get_face(data):print('打开socket')try:s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)s.connect(('你的服务器地址', 10086))# 发送认证字符串,简单认证s.send(bytes('face0831','utf-8'))print(str(s.recv(1024),'utf-8'))# 使用sha1获得文件特征码，为什么不用md5？因为micropython的hashlib中没有...m = hashlib.sha1()m.update(data)filename = str(int(time.time()))+'.jpg'filesize = len(data)# 文件信息dic = {"filename": filename, "filesize": filesize,"sha1":str(binascii.hexlify(m.digest()),'utf-8')}fileinfo = bytes(json.dumps(dic),'utf-8')s.send(fileinfo)print(str(s.recv(1024),'utf-8'))# 文件分片start = 0num = 1while filesize:ends = num * 1024updatafile = data[start:ends]s.send(updatafile)num =num + 1start = endsfilesize -= len(updatafile)print(str(s.recv(1024),'utf-8'))face = str(s.recv(1024),'utf-8')print ('识别结果->',face)return faceexcept Exception as e:print(e)finally:s.close()# 中断后拍照解锁
def do_camera(led):#拍照动作buf = camera.capture()try:print ("正在识别...")# 调用上传函数face = get_face(buf)# 判断返回结果if face == '奥巴马':print ('识别成功->',face)led.value(0)# 开门suo = jiesuo.socket_client()if suo ==True:print('开门成功!')return Trueelse:print('开门失败!')return Falseexcept Exception as e:print(e)            #运行
print('开始工作...')
print('初始化相机配置...')
import camera
camera.init(0, format=camera.JPEG)
#上翻下翻
camera.flip(0)
#左/右
camera.mirror(1)
# 框架
camera.framesize(camera.FRAME_SVGA)
#特效
camera.speffect(camera.EFFECT_NONE)
#白平衡
camera.whitebalance(camera.WB_NONE)
#饱和
camera.saturation(0)
#亮度
camera.brightness(0)
#对比度
camera.contrast(0)
#质量
camera.quality(10)print('初始化引脚...')
from machine import Pin
motion = False
# 控制led
led = Pin(4, Pin.OUT)
# 信号引脚，接按钮或pir红外模块
p14 = Pin(14, Pin.IN)print('正在监控画面移动...')
p14.irq(trigger=Pin.IRQ_RISING, handler=handle_interrupt)# 识别次数
photoNum = 1while True:# 14号引脚收到电平信号if motion:if photoNum ==1:# 打开单片机自带的闪光灯，esp32cam是4号引脚led.value(1)print('检测到移动:来自引脚', interrupt_pin ,',上传图片...')print('开始第{0}次识别'.format(str(photoNum)))# 拍照并上传can_camera = do_camera(led)# 识别成功if can_camera:motion = FalsephotoNum = 1# 识别不成功重复执行5次，每次间隔2s，防止拍照模糊识别失败，我们用次数来弥补摄像头的不足else:photoNum = photoNum + 1if photoNum == 6:print ('识别失败')motion = False# 关闭闪光灯led.value(0)photoNum = 1time.sleep(2)

esp8266代码：

import machine,socket,urequests,time# 重启函数
def do_reset(data):global workif work == False:print('暂无任务运行,正在重启--',data)machine.reset()else:print('正在开门，取消重启')# 操控引脚函数
def de_pin(oc,conn):global pin14global pin12global pin4# 收到开门指令if oc == 'open':# 开门pin12.value(0)print('pin12 : 1')# 引脚4的当前电压（当引脚4发生电压变化，则电机开始转动，开始检测动作是否到位）pin4sta = pin4.value()print('pin4:',pin4sta)# 检测电机是否开始转动while 1:# 不断检测引脚4的电压ss = pin4.value()print('pin4:',ss)# 引脚4发生电压变化，电机开始转动，停止当前循环if ss != pin4sta:breaktime.sleep(0.1)# 检测开门动作是否到位while 1:time.sleep(0.1)ss = pin4.value()print('pin4:',ss)# 如果触碰到限位器，则动作到位，电机停止转动if ss == 0:pin12.value(1)print('pin12 : 0')break# 发送开门完成的指令'isopen'conn.send(bytes('isopen','utf8'))# 等待10s，你可以推门了time.sleep(10)# 开始关门pin14.value(0)print('pin14 : 1')# 引脚4的当前电压（当引脚4发生电压变化，则电机开始转动，开始检测动作是否到位）pin4sta = pin4.value()print('pin4:',pin4sta)# 检测电机是否开始转动while 1:# 不断检测引脚4的电压ss = pin4.value()print('pin4:',ss)# 引脚4发生电压变化，点机开始转动，停止当前循环if ss != pin4sta:breaktime.sleep(0.1)# 检测关门动作是否到位while 1:time.sleep(0.1)ss = pin4.value()print('pin4:',ss)# 如果触碰到限位器，则动作到位，电机停止转动if ss == 0:time.sleep(0.5)pin14.value(1)print('pin14 : 0')break# 完成后通知esp32camconn.send(bytes('over','utf8'))# 处理套接字的函数
def deal_data(conn, addr):print('新连接：{0}'.format(addr))conn.send(bytes('连接成功!','utf8'))# 监听data = conn.recv(1024)# 收到的数据data = str(data,'utf-8')print(data)# 如果收到的为'open'指令，那么开门if data == 'open':# 开门de_pin(data,conn)# 关闭连接conn.close()# 设置一个定时器，定时重启，因为8266不稳定，经常连不上
from machine import Timer
tim = Timer(-1)
# tim.init(period=600000, mode=Timer.ONE_SHOT, callback=do_reset)# 设定工作状态,防止开锁期间系统自动重启
work = False
# 定时器，定时重启，30min
tim.init(period=1800000, mode=Timer.PERIODIC, callback=do_reset)# 监听的地址和端口，0.0.0.0为所有的来源
ADDR = ('0.0.0.0',10086)
# 使用tcp
s = socket.socket(socket.AF_INET,socket.SOCK_STREAM)
s.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
# 绑定套接字
s.bind(ADDR)
s.listen(1)#关门引脚
pin14 = machine.Pin(14,machine.Pin.OUT)
#开门引脚
pin12 = machine.Pin(12,machine.Pin.OUT)
#初始化，由于我使用的是低电平触发的继电器，常闭口接的是负极，所以要设置为高电平，让电机电路不带电压，防止短路和漏电（我使用的12V 3A的电源手碰到还是会麻的）
pin14.value(1)
pin12.value(1)
# 限位器引脚 内部上拉 防止出现不确定的情况
pin4 = machine.Pin(4,machine.Pin.IN,machine.Pin.PULL_UP)
# led灯，用于显示单片机是否正常工作
pin2 = machine.Pin(2,machine.Pin.OUT)while True:print('等待连接...')# led灯，注意，这个led灯是低电平打开，高电平关闭pin2.value(0)# 开始监听conn, addr = s.accept()try:# 处理套接字deal_data(conn, addr)except:passfinally:conn.close()

附：开门的材料和引脚接线

材料

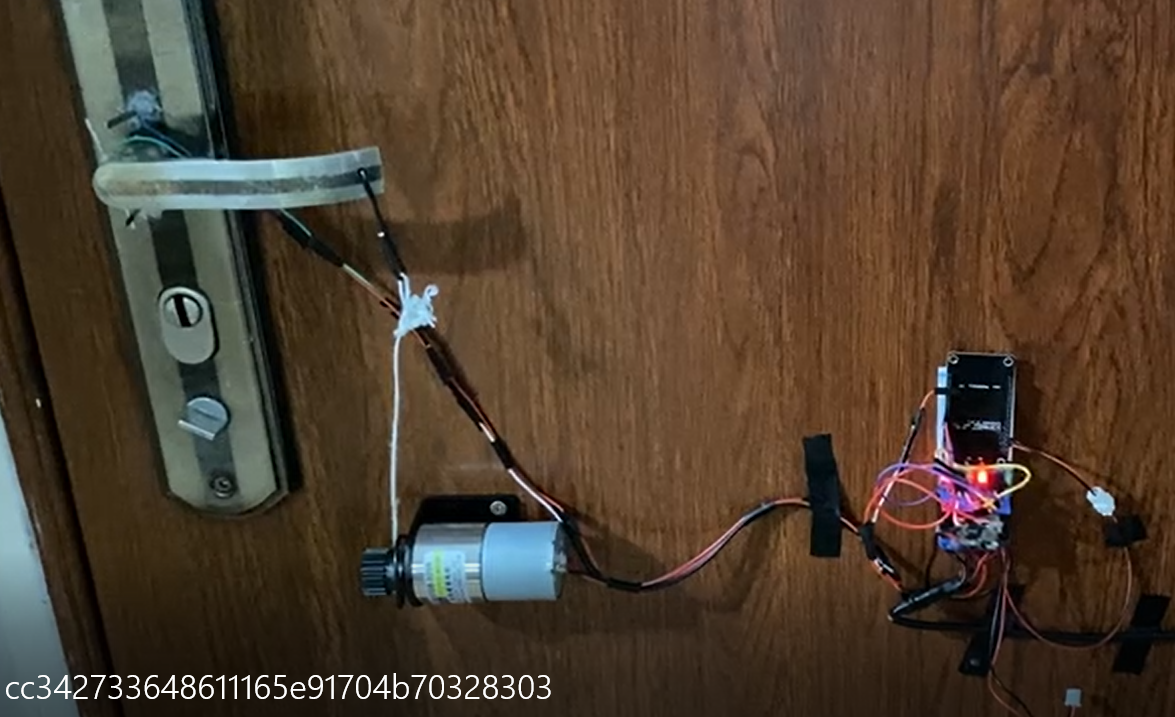

开门采用两路5v低电平继电器、12v减速电机（30转/分,可以拉40斤，卖家说的，不知道真假）、限位器（自制，门把手转动到位后停止电机转动，防止电机或把手损坏，下附图）、12v电源、12v降5v降压板

引脚：

esp32cam

gpio 14 接触发装置，开关或红外

esp8266

gipo 14 开门接继电器
gpio 12 关门接继电器
gpio 4 限位器触发引脚接限位器

继电器：

控制端

vcc接3.3v（这个要看你引脚的电平，因为esp系列引脚都是3.3v，那么继电器的电源一定要接3.3v，不然无法触发）

GND接GND

IN接控制引脚12、14

被控端

将12v电源线正极负极分别一分二分成两跟，共四根线接两路继电器。

常开接口（一般是第一个）接12v正，中间接电机，常闭接口（一般第三个）接12v负（两个继电器的接线一定要一样，比如第一个接线口接正，那么另一个继电器的第一个引脚也必须接正，不然无法控制，要不你就自己改代码。另外常闭和常开必须严格按前面说的接正、接负和做好绝缘，否则漏电烧坏设备和不小心短路起火概不负责）

限位器长下面这样子：
