数字逻辑综合工具 synopsis DC学习笔记(1）

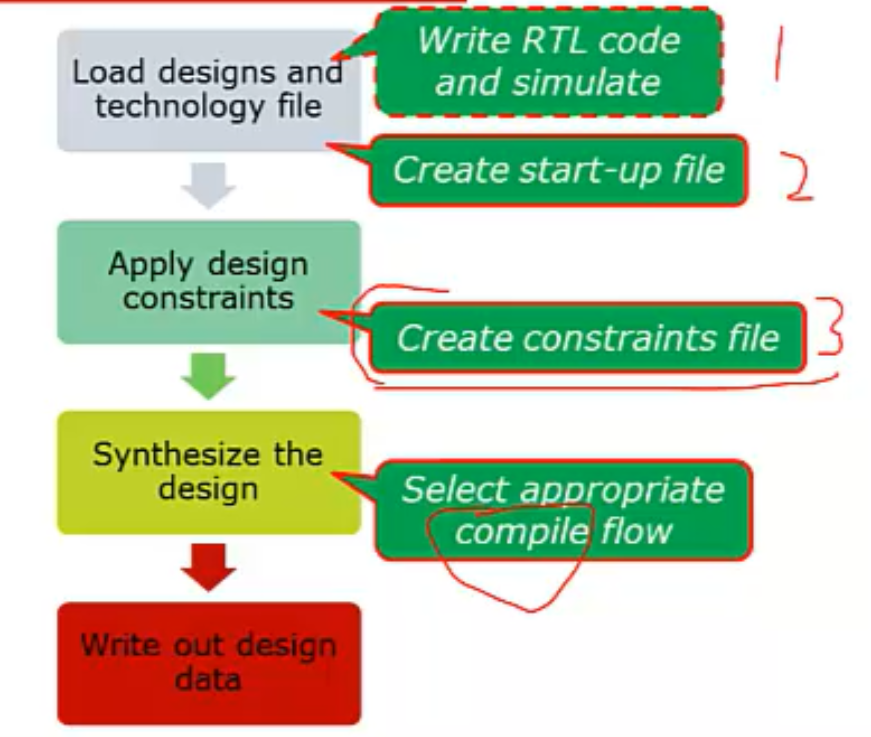

1.DC的工作流程

（1）撰写RTL代码
（2）配置setup文件（linux系统的要求）
（3）创建约束文件
（4）编译

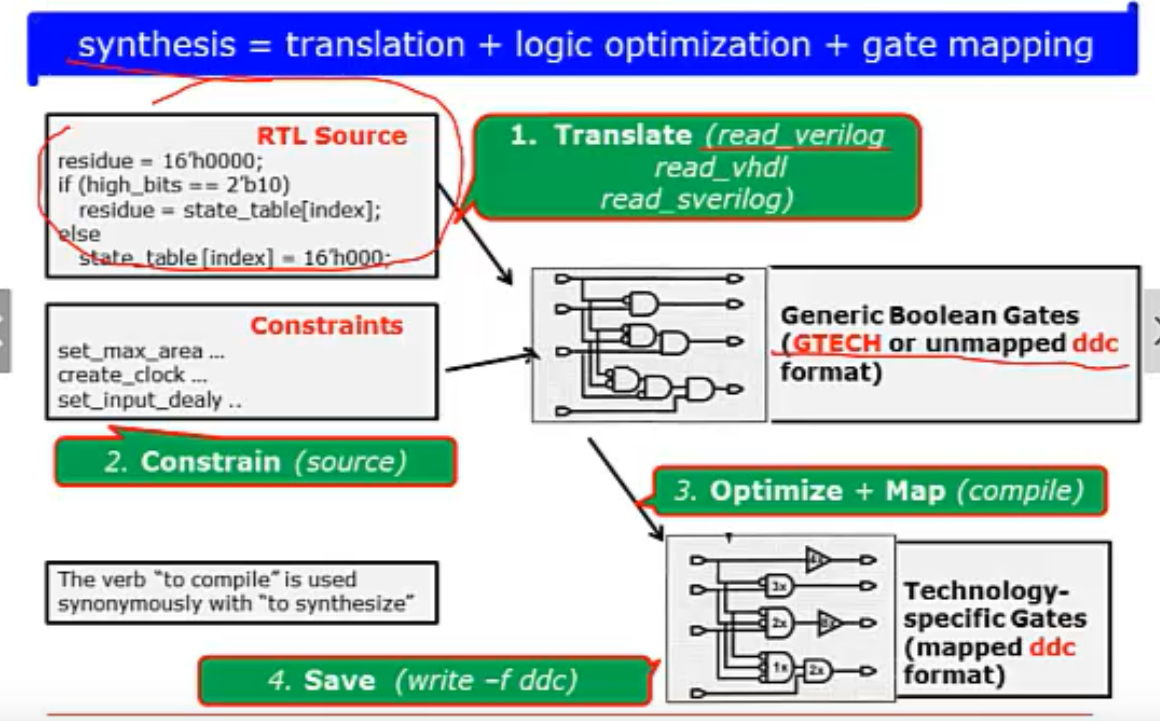

RTL + Constrains -> GTECH ->优化、映射到.ddc文件

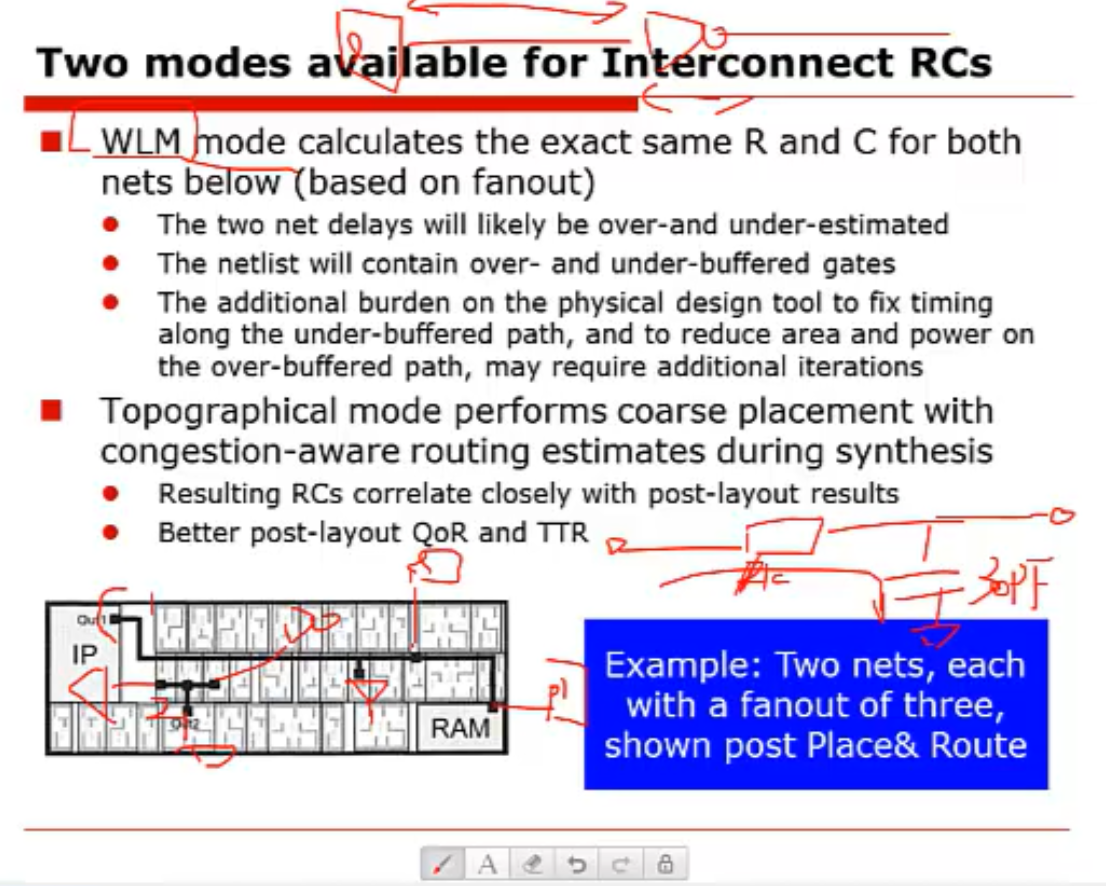

两种RC连接线模型（用于模拟延时的影响）
（1）线负载模型：早期使用，精度较低
（2）拓扑模型

lib文件。.db文件给DC，.lib文件供人阅读。
上面的ff，ss，tt表示fast-fast，slow-slow和typical-typical，是工艺角相关的参数。

目录：config：配置文件（.setup文件）
mapped：综合后的网表
report：时序/功耗等检查的报告
rtl：rtl代码
script：约束文件
unmapped：GETCH文件
work：dc工作目录

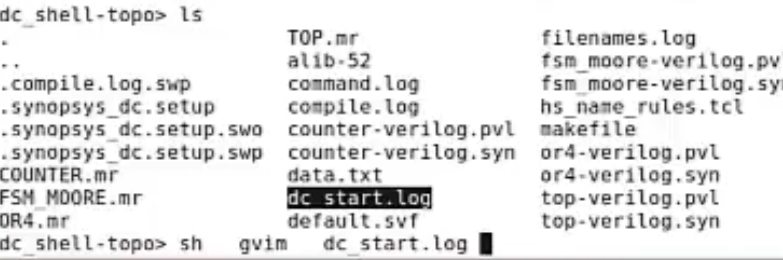

以topo模式启动dc_shell，过程保存在dc_start.log文件中
（其中|为管道命令，将前一个命令输出的结果交给后一个命令处理）

查看保存的log文件。
