UML：称为统一建模语言或标准建模语言。它是一种可视化的面向对象建模语言，是一种用来对真实世界物理进行建模的标准标记，用图形方式表现典型的面向对象系统的整个结构。
平常我们画 UML图 时，需要借助像 StarUML、Visio 等这一类的工具软件，其实我们完全可以借助 Markdown 就可以快速的画出漂亮的UML图了。
本篇以实用为主，不对画图中的细节作过多的描述，主要讲解UML图中最常用的序列图与流程图。
（本人使用Typora，因为它具有实时渲染可见与编辑的特点）
新手可以点击这里快速学习MarkDown。
一、序列图（关键字：sequence）
1、先来个小例子
``` sequence
title: 三个臭皮匠的故事
participant 小王
participant 小李
participant 小异常note left of 小王: 我是小王
note over 小李: 我是小李
note right of 小异常: 大家好！\n我是小异常小王->小王: 小王想：今天要去见两个好朋友咯~
小王->小李: 嘿，小李好久不见啊~
小李-->>小王: 是啊
小李->小异常: 小异常，你好啊
小异常-->小王: 哈，小王！\n最近身体怎么样了？
小王->>小异常: 还可以吧
```
效果如下：
2、关键字
1）title
表示该序列图中的标题。
2）participant
表示该序列图中的对象。
3）note
表示该序列图中的部分说明。关于note以下三种关键字：
* left of：表示在当前对象的左侧。
* right of：表示在当前对象的右侧。
* over：表示覆盖在当前对象的上方。
3、箭头
1）->：实线实箭头
2）–>：虚线实箭头
3）->>：实线虚箭头
4）–>>：虚线虚箭头
4、换行
如果当前行中的文字过多想要换行，可以使用 \n 进行转义换行，效果如以上例子。
二、流程图（关键字：flow）
1、再来个小例子
```flow
sta=>start: 开始
e=>end: 结束
op=>operation: 操作（处理块）
sub=>subroutine: 子程序
cond=>condition: 是或者不是（条件判断）?
cond2=>condition: 第二个判断（条件判断）?
io=>inputoutput: 输出sta->op->cond
cond(yes)->e
cond(no)->cond2
cond2(yes,right)->sub(left)-op
cond2(no)->io(lef)->e
```

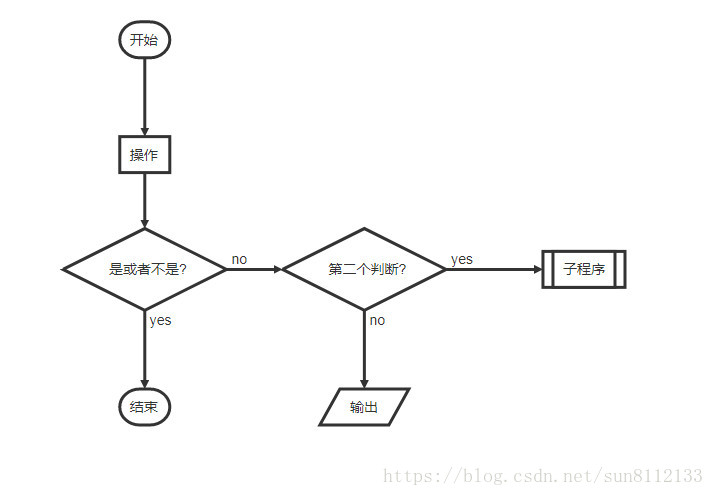

效果如下：
2、关键字
1）start, end
表示该流程图中的开始与结束。
2）operation
表示该流程图中的处理块。
3）subroutine
表示该流程图中的子程序块。
4）condition
表示该流程图中的条件判断。
5）inputoutput
表示该流程图中的输入输出。
6）right, left
表示该流程图中当前模块下一个箭头的指向（默认箭头指向下方）。
7）yes, no
表示该流程图中条件判断的分支（默认yes箭头向下no箭头向右；yes与no可以和right同时使用；yes箭头向右时，no箭头向下）
3、各模块之间的联系
1）形式：
基本形式：
模块标识=>模块关键字: 模块模块名称
连接定义：
模块标识1->模块标识2
模块标识1->模块标识2->模块标识3
... ...
2）说明：
通过模块与连接定义，可以组成一个完整的流程图。
在模块定义中，模块标识与模块名称可以自定义，模块关键字不可以自定义！
3、注意事项
1）在进行连接的时候，可以通过right, left确定箭头的指向；
2）使用条件判断的连接时需要结合yes和no进行；
3）在连接各模块之间不能有空格，在模块标识关键字时也不能有空格。
